有色金属材料性能.doc

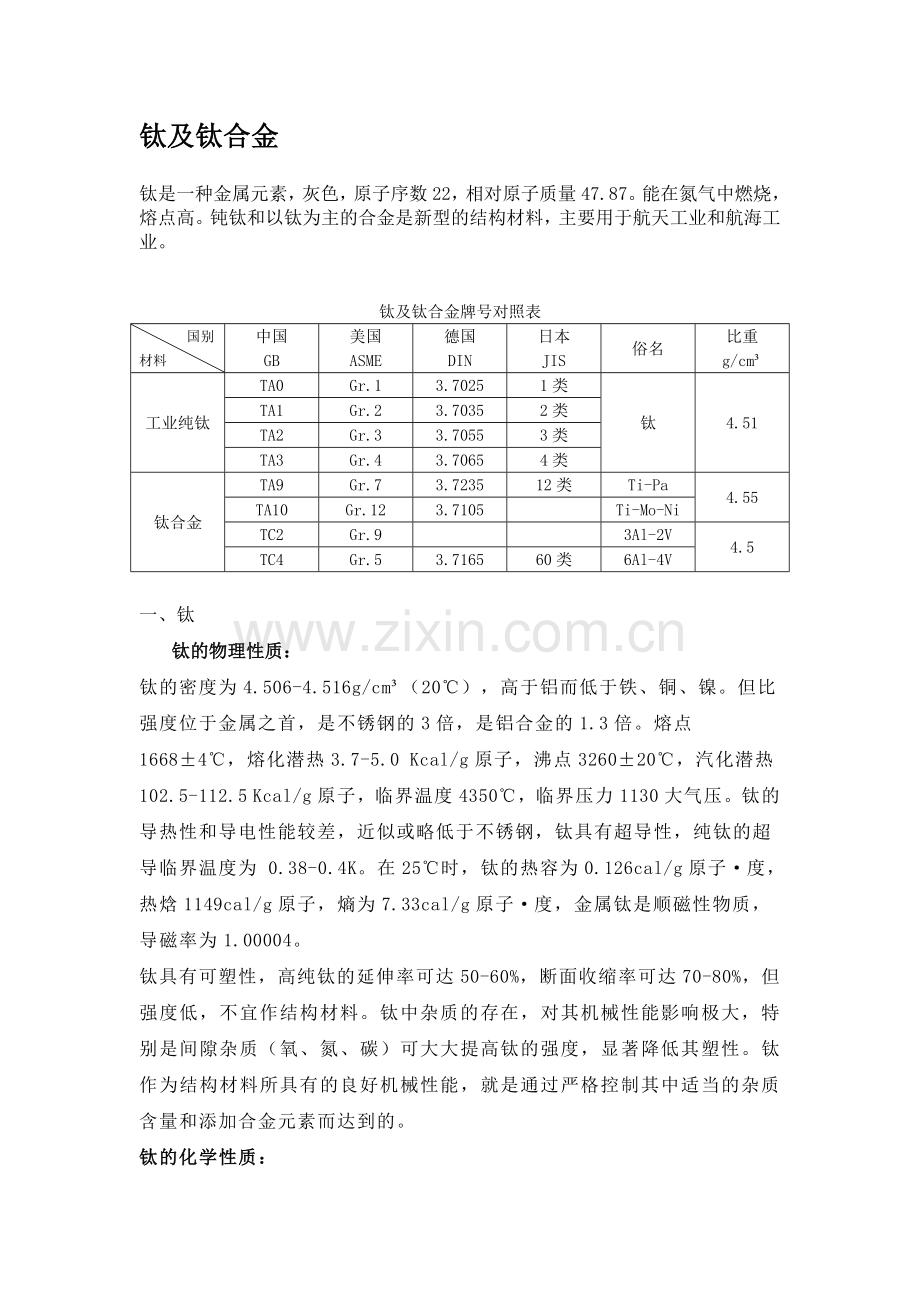

钛及钛合金
钛是一种金属元素，灰色，原子序数22，相对原子质量47.87。能在氮气中燃烧，熔点高。钝钛和以钛为主的合金是新型的结构材料，主要用于航天工业和航海工业。

钛及钛合金牌号对照表
国别
材料
中国
GB
美国
ASME
德国
DIN
日本
JIS
俗名
比重
g/cm³
工业纯钛
TA0
Gr.1
3.7025
1类
钛
4.51
TA1
Gr.2
3.7035
2类
TA2
Gr.3
3.7055
3类
TA3
Gr.4
3.7065
4类
钛合金
TA9
Gr.7
3.7235
12类
Ti-Pa
4.55
TA10
Gr.12
3.7105

Ti-Mo-Ni
TC2
Gr.9

3Al-2V
4.5
TC4
Gr.5
3.7165
60类
6Al-4V

一、钛
钛的物理性质：
钛的密度为4.506-4.516g/cm³（20℃），高于铝而低于铁、铜、镍。但比强度位于金属之首，是不锈钢的3倍，是铝合金的1.3倍。熔点1668±4℃，熔化潜热3.7-5.0 Kcal/g原子，沸点3260±20℃，汽化潜热102.5-112.5 Kcal/g原子，临界温度4350℃，临界压力1130大气压。钛的导热性和导电性能较差，近似或略低于不锈钢，钛具有超导性，纯钛的超导临界温度为 0.38-0.4K。在25℃时，钛的热容为0.126cal/g原子·度，热焓1149cal/g原子，熵为7.33cal/g原子·度，金属钛是顺磁性物质，导磁率为1.00004。
钛具有可塑性，高纯钛的延伸率可达50-60%，断面收缩率可达70-80%，但强度低，不宜作结构材料。钛中杂质的存在，对其机械性能影响极大，特别是间隙杂质（氧、氮、碳）可大大提高钛的强度，显著降低其塑性。钛作为结构材料所具有的良好机械性能，就是通过严格控制其中适当的杂质含量和添加合金元素而达到的。
钛的化学性质：
钛在较高的温度下，可与许多元素和化合物发生反应。各种元素，按其与钛发生不同反应可分为四类：
　　第一类：卤素和氧族元素与钛生成共价键与离子键化合物；
　　第二类：过渡元素、氢、铍、硼族、碳族和氮族元素与钛生成金属间化物和有限固溶体；
　　第三类：锆、铪、钒族、铬族、钪元素与钛生成无限固溶体；
第四类：惰性气体、碱金属、碱土金属、稀土元素（除钪外），锕、钍等不与钛发生反应或基本上不发生反应。与化合物HF和氟化物氟化氢气体在加热时与钛发生反应生成TiF4，反应式为（1）；
不含水的氟化氢液体可在钛表面上生成一层致密的四氟化钛膜，可防止HF浸入钛的内部。氢氟酸是钛的最强溶剂。即使是浓度为1%的氢氟酸，也能与钛发生激烈反应，见式（2）；
无水的氟化物及其水溶液在低温下不与钛发生反应，仅在高温下熔融的氟化物与钛发生显著反应。　
Ti+4HF=TiF4+2H2+135.0千卡（1）
2Ti+6HF=2TiF3+3H2 （2）
HCl和氯化物氯化氢气体能腐蚀金属钛，干燥的氯化氢在>300℃时与钛反应生成TiCl4，见式(3)；
浓度<5%的盐酸在室温下不与钛反应，20%的盐酸在常温下与钛发生瓜在生成紫色的TiCl3，见式(4)；
当温度长高时，即使稀盐酸也会腐蚀钛。各种无水的氯化物，如镁、锰、铁、镍、铜、锌、汞、锡、钙、钠、钡和NH4离子及其水溶液，都不与钛发生反应，钛在这些氯化物中具有很好的稳定性。
Ti+4HCl=TiCl4+2H2+94.75千卡(3)
2Ti+6HCl=TiCl3+3H2(4)
硫酸和硫化氢钛与5%的硫酸有明显的反应，在常温下，约40%的硫酸对钛的腐蚀速度最快，当浓度大于40%，达到60%时腐蚀速度反而变慢，80%又达到最快。加热的稀酸或50%的浓硫酸可与钛反应生成硫酸钛，见式（5）、（6），加热的浓硫酸可被钛还原，生成SO2，见式（7）。常温下钛与硫化氢反应，在其表面生成一层保护膜，可阻止硫化氢与钛的进一步反应。但在高温下，硫化氢与钛反应析出氢，见式（8），粉末钛在600℃开始与硫化氢反应生成钛的硫化物，在900℃时反应产物主要为TiS，1200℃时为Ti2S3。　
Ti+H2SO4=TiSO4+H2(5)
2Ti+3H2SO4=Ti2(SO4)3+3H2(6)
2Ti+6H2SO4=Ti2(SO4)3+3SO2+6H2O+202千卡(7)
Ti+H2S=TiS+H2+70千卡(8)
硝酸和王水致密的表面光滑的钛对硝酸具有很好的稳定性，这是由于硝酸能快速在钛表面生成一层牢固的氧化膜，但是表面粗糙，特别是海绵钛或粉末钛，可与次、热稀硝酸发生反应，见式（9）、（10），高于70℃的浓硝酸也可与钛发生反应，见式（11）；常温下，钛不与王水反应。温度高时，钛可与王水反应生成TiCl2。　
3Ti+4HNO3+4H2O=3H4TiO4+4NO (9)
3Ti+4HNO3+H2O=3H2TiO3+4NO (10)
Ti+8HNO3=Ti(NO3)4+4NO2+4H2O (11)
综上所述，钛的性质与温度及其存在形态、纯度有着极其密切的关系。致密的金属钛在自然界中是相当稳定的，但是，粉末钛在空气中可引起自燃。钛中杂质的存在，显著的影响钛的物理、化学性能、机械性能和耐腐蚀性能。特别是一些间隙杂质，它们可以使钛晶格发生畸变，而影响钛的的各种性能。常温下钛的化学活性很小，能与氢氟酸等少数几种物质发生反应，但温度增加时钛的活性迅速增加，特别是在高温下钛可与许多物质发生剧烈反应。钛的冶炼过程一般都在800℃以上的高温下进行，因此必须在真空中或在惰性气氛保护下操作。金属钛的物理性质金属钛（Ti），灰色金属。原子序数为22，相对原子质量47.87。核外电子在亚层中的排布情况为1S2 2S2 2P6 3S2 3P6 3d2 4S2。金属活动性在镁、铝之间，常温下并不稳定，因此在自然界中只以化合态存在，常见的钛的化合物有钛铁矿（FeTiO3）、金红石（TiO2）等。钛在地壳中含量较高，排行第九，达5600ppm，换算成百分比为0.56%。纯钛密度为4.54×103kg/m3，摩尔体积为10.54cm3/mol，硬度较差，莫氏硬度只有4左右，因此延展性好。钛的热稳定性很好，熔点为1660±10℃，沸点为3287℃。金属钛的化学性质　金属钛在高温环境中的还原能力极强，能与氧、碳、氮以及其他许多元素化合，还能从部分金属氧化物（比如氧化铝）中夺取氧。常温下钛与氧气化合生成一层极薄致密的氧化膜，这层氧化膜常温下不与绝大多数强酸、强碱反应，包括酸中之王——王水。它只与氢氟酸、热的浓盐酸、浓硫酸反应，因此钛体现了抗腐蚀性。
钛的十大特性：
密度小，比强度高
　　金属钛的密度为4.51g/cm3,高于铝而低于钢、铜、镍，但比强度位于金属之首。
耐腐蚀性能
　　钛是一种非常活泼的金属，其平衡电位很低，在介质中的热力学腐蚀倾向大。但实际上钛在许多介质中很稳定，如钛在氧化性、中性和弱还原性等介质中是耐腐蚀的。这是因为钛和氧有很大的亲和力，在空气中或含氧的介质中，钛表面生成一层致密的、附着力强、惰性大的氧化膜，保护了钛基体不被腐蚀。即使由于机械磨损也会很快自愈或重新再生。这表明了钛是具有强烈钝化倾向的金属。介质温度在315℃以下钛的氧化膜始终保持这一特性。
　　为了提高钛的耐蚀性，研究出氧化、电镀、等离子喷涂、离子氮化、离子注入和激光处理等表面处理技术，对钛的氧化膜起到了增强保护性作用，获得了所希望的耐腐蚀效果。针对在硫酸、盐酸、甲胺溶液、高温湿氯气和高温氯化物等生产中对金属材料的需要 ，开发出钛-钼、钛-钯、钛-钼-镍等一系列耐蚀钛合金。钛铸件使用了钛-32钼合金，对常发生缝隙腐蚀或点蚀的环境使用了钛-0.3钼-0.8镍合金或钛设备的局部使用了钛-0.2钯合金,均获得了很好的使用效果。
耐热性能好
　　新型钛合金可在600℃或更高的温度下长期使用。
耐低温性能好
　　钛合金TA7（Ti-5Al-2.5Sn），TC4(Ti-6Al-4V)和Ti-2.5Zr-1.5Mo等为代表的低温钛合金,其强度随温度的降低而提高，但塑性变化却不大。在-196-253℃低温下保持较好的延性及韧性，避免了金属冷脆性，是低温容器，贮箱等设备的理想材料。
抗阻尼性能强
　　金属钛受到机械振动、电振动后，与钢、铜金属相比，其自身振动衰减时间最长。利用钛的这一性能可作音叉、医学上的超声粉碎机振动元件和高级音响扬声器的振动薄膜等。
无磁性、无毒
　　钛是无磁性金属，在很大的磁场中也不会被磁化，无毒且与人体组织及血液有好的相溶性，所以被医疗界采用。
抗拉强度与其屈服强度接近
　　钛的这一性能说明了其屈强比（抗拉强度/屈服强度）高，表示了金属钛材料在成形时塑性变形差。由于钛的屈服极限与弹性模量的比值大，使钛成型时的回弹能力大。
换热性能好
　　金属钛的导热系数虽然比碳钢和铜低，但由于钛优异的耐腐蚀性能，所以壁厚可以大大减薄，而且表面与蒸汽的换热方式为滴状冷凝，减少了热组，太表面不结垢也可减少热阻，使钛的换热性能显著提高。
弹性模量低
　　钛的弹性模量在常温时为106.4GMPa,为钢的57%。
吸气性能
　　钛是一种化学性质非常活泼的金属，在高温下可与许多元素和化合物发生反应。钛吸气主要指高温下与碳、氢、氮、氧发生反应。
