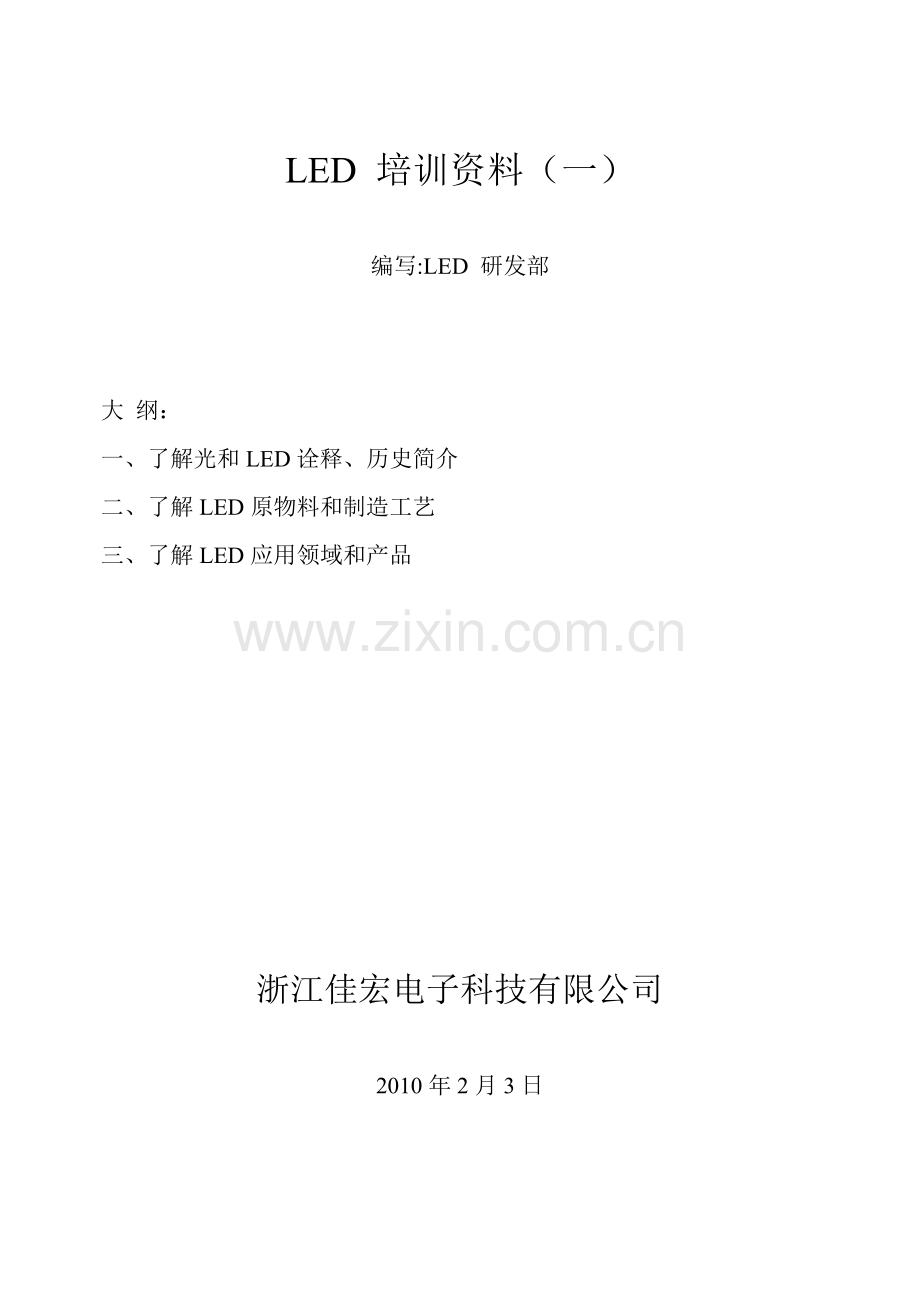

LED 培训资料（一）

编写:LED 研发部

大 纲：
一、了解光和LED诠释、历史简介
二、了解LED原物料和制造工艺
三、了解LED应用领域和产品

浙江佳宏电子科技有限公司

2010年2月3日

一、了解光和LED诠释、LED历史简介
1、光的本质、物体发光方式
光是一种能量的形态，它可以从一个物体传播到另一个物体，无需任何物质作媒介。通常将这种能量的传递方式谓之辐射，其含义是能量从能源出发沿直线（在同一介质内）向四面八方传播。关于光的本质，早在十七世纪中叶就被牛顿与麦克斯韦分别以“微粒说”、“波动说”进行了详细探讨，并成为当前所公论的光具有“波粒二重性”的理论基础。约100 多年前，人们又进一步证实了光是一种电磁波，更严格地说，在极为宽阔的电磁波谱大家族中，可见光的光波只占有很小的空间，其波长范围处在380nm-770nm之间包含了人眼可辩别的紫、锭、蓝、绿、黄、橙、红七种颜色，它的长波方向是波长范围在微米量级至几十千米的红外线、微波及无线电波区域；它的短波端是紫外线、x 射线、r 射线。

LED芯片各个颜色波段对照表
(单位：纳米（nm）
红光：615-650
橙色：600-610
黄色：580-595
黄绿：565-575
绿色: 495-530
蓝光：450-480
紫色：370-410
白光：450-465
相对正规的波长而定：

红光：620-630
橙色：603-608
黄色：585-595
绿色: 515-525
黄绿：565-575
蓝光：465-475
紫色：370-410
白光：455-462.5
物体的发光方式通常可分成二类，即热光与冷光。所谓热光又称之谓热辐射，是指物质在高温下发出的热。在热辐射的过程中，特内部的能量并不改变，通过加热使辐射得以进行下去，低温时辐射红外光、高温时变成白光。众所周知，当钨丝在真空式惰性气氛中加热至很高的温度，即会发出灼眼的白光。
冷光是从某种能源在较低温度时所发出的光。发冷光时，某个原子的一个电子受外力作用从基态激发到较高的能态。由于这种状态是不稳定的，该电子通常以光的形式将能量释放出来，回到基态。由于这种发光过程不伴随物体的加热，因此将这种形式的光称之为冷光。
其实，太阳光就是一种最为常见的白光，三棱镜可将太阳光分解成上述的七种颜色，实验已证明，只要采用其中的蓝、绿、红三种颜色，即可合成自然界中所有色彩，包括白色的光，我们通常将蓝、绿、红三种颜色称之为三原色。
按物质的种类与激发的方式不同，冷光可分为各种生物发光、化学发光、光致发光、阴极射线发光、场致发光、电致发光等多种类别。电致发光是一种直接电能转换成光能的过程。这种发光不存在尤如白炽灯那样先将电能转变成热能，继而使物体温度升高而发光的现象，故将这种光称之为冷光，LED就属于这类发光过程。
2、LED诠释
LED是英文light emitting diode（发光二极管）的缩写，它的基本结构是一块电致发光的半导体晶片材料，置于一个有引线的架子上，然后四周用透镜灌封硅胶密封，起到保护内部芯线的作用，所以LED的抗震性能好。发光二极管的核心部分是由P型半导体和N型半导体组成的晶片，在P型半导体和N型半导体之间有一个过渡层，称为PN结。在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。PN结加反向电压，少数载流子难以注入，故不发光。这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED。 当它处于正向工作状态时（即两端加上正向电压），电流从LED阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜色的光线，光的强弱与电流有关。
LED 作为一个电致发光的PN结器件，其特性可用PN结的电学参数，以及作为一个发光器件的光学参数来进行描述。伏安特性是描述一个PN 结器件的重要参数，它是PN 结性能，PN结制作工艺优劣的重要标识。所谓伏安特性，即是流过PN结的电流随电压变化的特性，在示波器上能十分形象地展示这种变化。一根完整的伏安曲线包括正向特性与反向特性。通常，反向特性曲线变化较为陡峭，当电压超过某个阈值时，电流会出现指数式上升。通常可用反向击穿电压，反向电流和正向电压三个参数来进行伏安特性曲线的描述。正向电压VF 是指额定正向电流下器件二端的电压降，这个值与材料的禁带宽度有关，同时也标识了PN结的体电阻与欧姆接触电阻的高低。VF 的大小一定程度上反映了电极制作的优劣。相对于350毫安的正向电流，红黄光类LED 的VF 值约为2 伏，而蓝绿光类LED 器件的VF 值通常大于3 伏。反向漏电流IR 是指给定的反向电压下流过器件的反向电流值，这个值的大小十分敏感于器件的质量。通常在5 伏的反向电压下，反向漏电流应不大于是10 微安，IR 过大表明结特性较差。反向击穿电压是指当反向电压大于某一值时，反向漏电电流会急剧增大，反映了器件反向耐压的特性。对一个具体器件而言，漏电流大小的标准有所不同，在较为严格的情况下，要求在规定电压下，反向漏电流不大于10 微安。
3、LED 的发展历史
半导体PN结发光现象的发现，可追溯到上世纪二十年代，法国科学O.W.Lossow 在研究SiC检波器时，首先观察到了这种发光现象。由于当时在材料制备、器件工艺技术上的限制，这一重要发现没有被迅速利用。直至20世纪60年代初，随着Ⅲ-Ⅴ族材料与器件工艺的进步，人们终于研制成功了具有实用价值的发射红光的GaAsP 发光二级管，并被GE公司大量生产用作仪器表指示。此后由于GaAs、Gap 等材料研究与器件工艺的进一步发展，除深红色的LED外，包括橙、黄、黄绿等各种色光的LED 器件也大量涌现于市场。出于多种原因，Gap、GaAsP 等LED 器件的发光效率很低，光强通常在10mcd 以下，只能用作室内显示之用。虽然AlGaAs 材料进入间接跃进型区域，发光效率迅速下降。
跟随着半导体材料及器件工艺的进步，特别是MOCVD 等外延工艺的日益成熟，至上世纪九十年代初，日本日亚化学公司（Nichia）与美国的克雷（Cree）公司通过MOCVD 技术分别在蓝宝石与SiC 衬底上生长成功了具有器件结构的GaN 基LED 外延片，并制造了亮度很高的蓝、绿及紫光LED 器件。超高亮LED 的第二个特征是发光波长的扩展，InGaAlP 器件的出现使发光波段向短波扩展到570nm 的黄绿光区域，而GaN 基器件更使发光长短扩至绿、蓝、紫波段。
对于一般照明而言，人们更需要白色的光源。1998年发白光的LED开发成功。这种LED是将GaN芯片和钇铝石榴石（YAG）封装在一起做成，GaN芯片发蓝光（λp=465nm，Wd=30nm），高温烧结制成的含Ce3+的YAG荧光粉受此蓝光激发后发出黄色光发射，峰值550nm。蓝光LED基片安装在碗形反射腔中，覆盖以混有YAG的树脂薄层，约200-500nm。LED基片发出的蓝光部分被荧光粉吸收，另一部分蓝光与荧光粉发出的黄光混合，可以得到得白光。现在，对于InGaN/YAG白色LED，通过改变YAG荧光粉的化学组成和调节荧光粉层的厚度，可以获得色温3500-10000K的各色白光。
　在LED业者中，日亚化学是最早运用上述技术工艺研发出不同波长的高亮度LED，以及蓝紫光半导体激光（Laser Diode；LD），是业界握有蓝光LED专利权的重量级业者。在日亚化学取得兰色LED生产及电极构造等众多基本专利后，坚持不对外提供授权，仅采自行生产策略，意图独占市场，使得蓝光LED价格高昂。但其他已具备生产能力的业者相当不以为然，部分日系LED业者认为，日亚化工的策略，将使日本在蓝光及白光LED竞争中，逐步被欧美及其他国家的LED业者抢得先机，届时将对整体日本LED产业造成严重伤害。因此许多业者便千方百计进行蓝光LED的研发生产。目前除日亚化学和住友电工外，还有丰田合成、罗沐、东芝和夏普，美商Cree，全球3大照明厂奇异、飞利浦、欧司朗以及HP、Siemens、 Research、EMCORE等都投入了该产品的研发生产，对促进白光LED产品的产业化、市场化方面起到了积极的促进作用。
4、与传统光源相比，LED 光源优点
LED 作为一个发光器件，之所以备受人们关注，是有其较其他发光器件优越的方面，归纳起来LED 有下列一些优点：
（1） 工作寿命长：LED 作为一种导体固体发光器件，较之其他发光器具有更长的工作寿命。其亮度半衰期通常可达到十万小时。如用LED 替代传统的汽车用灯，那么它的寿命将远大于汽车本体的寿命，具有终身不用修理与更换的特点。
（2） 耗电低：LED 是一种低压工作器件，因此在同等亮度下，耗电最小，可大量降低能耗。相反，随着今后工艺和材料的发展，将具有更高的发光效率。人们作过计算，假如日本的照明灯具全部用LED 替代，则可减少二座大型电厂，从而对环境保护十分有利。
（3） 响应时间快：LED 一般可在几十毫秒（ns）内响应，因此是一种高速器件，这也是其他光源望尘莫及的。采用LED 制作汽车的高位刹车灯在高速状态下，大提高了汽车的安全性。
（4） 体积小，重量轻、耐抗击：这是半导体固体器件的固有特点。
（5） 易于调光、调色、可控性大：LED 作为一种发光器件，可以通过流过电流的变化控制亮度，也可通过不同波长LED 的配置实现色彩的变化与调节。因此用LED 组成的光源或显示屏，易于通过电子控制来达到各种应用的需要，与IC 电脑在兼容性无丝毫困难。LED 光源的应用原则上不受限制，可塑性极强，可以任意延伸，实现积木式拼装，目前大屏幕的彩色显示屏非LED 莫属。
（6）用LED 制作的光源不存在诸如水银、铅等环境污染物，不会污染环境。因此人们将LED 光源称为“绿色”光源。
5、了解绿色照明
所谓绿色照明光源就是指通过科学的照明设计，具有效率高、寿命长、安全和性能稳定的照明电器产品，通过绿色照明光源的使用，改善与提高人们工作、学习、生活的条件和质量，从而创造一个高效、舒适、安全、经济、有益的环境，并充分体现现代文明的照明环境。1991 年1 月，美国环保局（EPA）首先提出 实施“绿色照明”和推出“绿色照明工程”的概念，并很快得到联合国的支持和许多发达国家的重视，并积极采取相应的政策和技术措施，推进绿色照明工程的实施和发展。1993 年11 月我国国家经贸委开始启动中国绿色照明工程，于1996 年正式列入国家计划。节能与环保是我国经济发展的二项基本要素。据最新统计，我国照明年用电达2000 亿度，占总发电量的12%，约为2 个半三峡满负荷的发电量。如能用高效固态LED白光光源替代部分目前的通用电光源，特别是白炽灯，就可节省下一半约10000 亿度的电量。另外有资料显示，直接燃烧一吨煤将向空中排放上百公斤的SO2、NO2、粉尘与CO2，将会大面积破坏大气与气候环境，采用固态LED光源替代通用照明光源后，就可使我国减小数亿吨级的大气污染，有效地保护地球的生态环境。
6、LED其他术语
（照度、亮度、光强、光通量、光效、眩光、同步性、防护等级、色温、显色指数）
l 照度：照度(Luminosity)指物体被照亮的程度，采用单位面积所接受的光通量来表示，表示单位为勒克斯(Lux,lx)，1 勒克斯等于1流明(lm)的光通量均匀分布于 1㎡ 面积上的光照度。照度是以垂直面所接受的光通量为标准，若倾斜照射则照度下降。为了对照度的量有一个感性的认识，下面举一例进行计算，一只100W的白炽灯，其发出的总光通量约为1200Lm，若假定该光通量均匀地分布在一半球面上，则距该光源1m和5m处的光照度值可分别按下列步骤求得： 半径为1m的半球面积为2π×1^2=6.28 ㎡， 距光源1m处的光照度值为：1200Lm/6.28 m2=191Lux。 同理，半径为5m的半球面积为:2π×5^2=157㎡， 距光源5m处的光照度值为：1200Lm/157 ㎡=7.64Lux。起居间所需之照明照度为150－300Lux；一般书房照度为100Lux，但阅读时所需之照明照度则为600Lux。一般情况：夏日阳光下为10万Lux；阴天室外为1万Lux；室内日光灯为100Lux；距60W台灯60cm桌面为300Lux 。
l 亮度：亮度是指物体明暗的程度，定义是单位面积的发光强度。单位是堪德拉每平米(cd/㎡)或称nits，亮度是指发光体（反光体）表面发光（反光）强弱的物理量。人眼从一个方向观察光源，在这个方向上的光强与人眼所“见到”的光源面积之比，定义为该光源单位的亮度，即单位投影面积上的发光强度。
l 发光强度：指光源的明亮程度，发光强度简称光强，国际单位是candela（坎德拉）简写cd，1000mcd=1cd，其他单位有烛光，支光。1cd是指单色光源（波长0.550微米）的光，在给定方向上的单位立体角内发出的发光强度。光源辐射是均匀时，则光强为I=F/Ω，（Ω为立体角，单位为球面度（sr）,F为光通量，单位是流明），对于点光源由I=F/4发光强度是针对点光源而言的，或者发光体的大小与照射距离相比比较小的场合。这个量是表明发光体在空间发射的汇聚能力的。可以说，发光强度就是描述了光源到底有多亮。
l 光通量：光通量通常用Φ来表示，单位为流明lm，光通量是每单位时间到达、离开或通过曲面的光能数量，光通量指人眼所能感觉到的辐射能量，它等于单位时间内某一波段的辐射能量和该波段的相对视见率（某波长光的视见率与555nm黄绿光的视见率的比值）的乘积。由于人眼对不同波长光的相对视见率不同，所以不同波长光的辐射功率相等时，其光通量并不相等。
l 光效：光源发出的光通量除以光源的功率。它是衡量光源节能的重要指标。单位：每瓦流明（Lm/w）。
l 眩光：视野内有亮度极高的物体或强烈的亮度对比，所造成的视觉不舒适称为眩光，眩光是影响照明质量的重要因素。
l 同步性：两个或两个以上LED灯在不规定时间内能正常按程序设定的同步方式运行，同步性是LED灯实现协调变化的基本要求。
l 防护等级：IP防护等级是将灯具依其防尘、防湿气之特性加以分级，由两个数字所组成，第一个数字代表灯具防尘、防止外物侵人的等级（分0-6级），第二个数字代表灯具防湿气、防水侵人的密封程度（分0-8级），数字越大表示其防护等级越高。
l 色温是用来表示光源颜色的量，光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温。单位：开尔文（K）。色温是表示光源光谱质量最通用的指标。低色温光源的特征是能量分布中，红辐射相对说要多些，通常称为“暖光”；色温提高后，能量分布中，蓝辐射的比例增加，通常称为“冷光”。 根据这一原理，任何光线的色温是相当于上述黑体散发出同样颜色时所受到的“温度”。颜色实际上是一种心理物理上的作用，所有颜色印象的产生，是由于时断时续的光谱在眼睛上的反应，所以色温只是用来表示颜色的视觉印象。一些常用光源的色温为：标准烛光为1930K；钨丝灯为2760-2900K；荧光灯为3000K；闪光灯为3800K；中午阳光为5400K；总之，色温在3300K以下有稳重的气氛，温暖的感觉（带红的白色表现为淡黄白色）；色温在3000-5000K为中间色温，有爽快的感觉（中间白）；色温在5000K以上有冷的感觉（带蓝的白色）。
l 显色指数是光源显色性的定量描述，表示符号为Ra。光源对物体颜色呈现的程度称为显色性，也就是颜色逼真的程度，显色性高的光源对物体再显较好，我们所看到的颜色也较接近自然原色；显色性低的光源对颜色的再现性差，我们看到的颜色偏差也较大。国际照明委员会CIE 把太阳的显色指数定为Ra=100，各类光源的显色指数各不相同。显色性是照明设计上非常重要的参数，直接影响被照物品灯光下颜色真实的效果。
二、了解LED原物料和LED封装生产工艺流程
1、LED原物料
1.LED晶片
LED灯珠的核心原物料，发光就是靠它了，也是主要成本。
2.金线
用来连接LED晶片电极和外部支架的引线。
3.导电银胶\绝缘胶
导电银胶是LED生产封装中不可或缺的一种胶水，对其要求是导电、导热性能要好，剪切强度要大，并且粘结力要强。绝缘胶要求绝缘，导热性好，剪切强度要大，并且粘结力要强。
4.支架
固定晶片，同时作为LED灯珠外部的正负极。
5.透镜
保护LED内部结构，同时使得LED光线形成一定角度。
6.硅胶
保护LED内部结构。
8. 荧光粉
制作白光，混色形成白光。

2、LED封装生产工艺流程
1. 原物料检验站
镜检：材料表面是否有机械损伤及麻点麻坑；芯片尺寸及电极大小是否符合工艺要求；电极图案是否完整等。
2. 固晶站
点胶：在LED支架的相应位置点上银胶或绝缘胶。
固晶：将晶片固定在支架合理位置上。固晶QC检测：检测是否固晶不良，是否符合工艺要求。烘烤：符合工艺要求后进烤箱烘烤规定时间。
3.焊线站
压焊：压焊的目的将电极引到LED芯片上，完成产品内外引线的连接工作。
焊线QC检测：检测是否存在焊线不良，是否符合工艺要求。
4. 点荧光粉
白光需要点荧光粉，用蓝光晶片激发荧光粉发出白光，荧光粉的多少大致决定了LED成品灯珠的色温。（其他光色省去该步骤）
5. 半成品测试站
主要测试上道工艺点的荧光粉的量是否使得LED产品发出的光在客户需要定做的色温上，增减荧光粉的量，使LED色温在需要的色温段内。
6. 盖透鏡站
盖透镜，主要保护好LED内部的焊接结构和晶片。
7. 注胶站
注胶：往透镜里面灌注硅胶，从而保护LED内部结构。
烘烤：进入烤箱烘烤，使透镜内的硅胶硬化，LED就彻底被保护周全了。
8. 分光分色测试
LED成品后，因为亮度和色温会有差异，所以为了更好的销售需要详细分光分色，分别装袋贴上技术参数标签。
9. 测试老化报告
取该批次产品，测试老化，记录产品老化过程中的详细参数，分析无误后形成报告。
三、了解掌握LED应用领域和产品
我们公司今后主打产品主要是大功率LED系列照明应用产品，具体的内容查看我们公司的画册和网站，具体涉及到价格可以咨询销售部，技术参数方面咨询研发部。
