地块临电施工方案培训资料.docx

中国哈尔滨国际农业博览中心·世贸花园国际公寓项目03地块
临电施工方案

编制人：
审核人：
施工单位：江苏南通二建集团有限公司
2017年7月20日

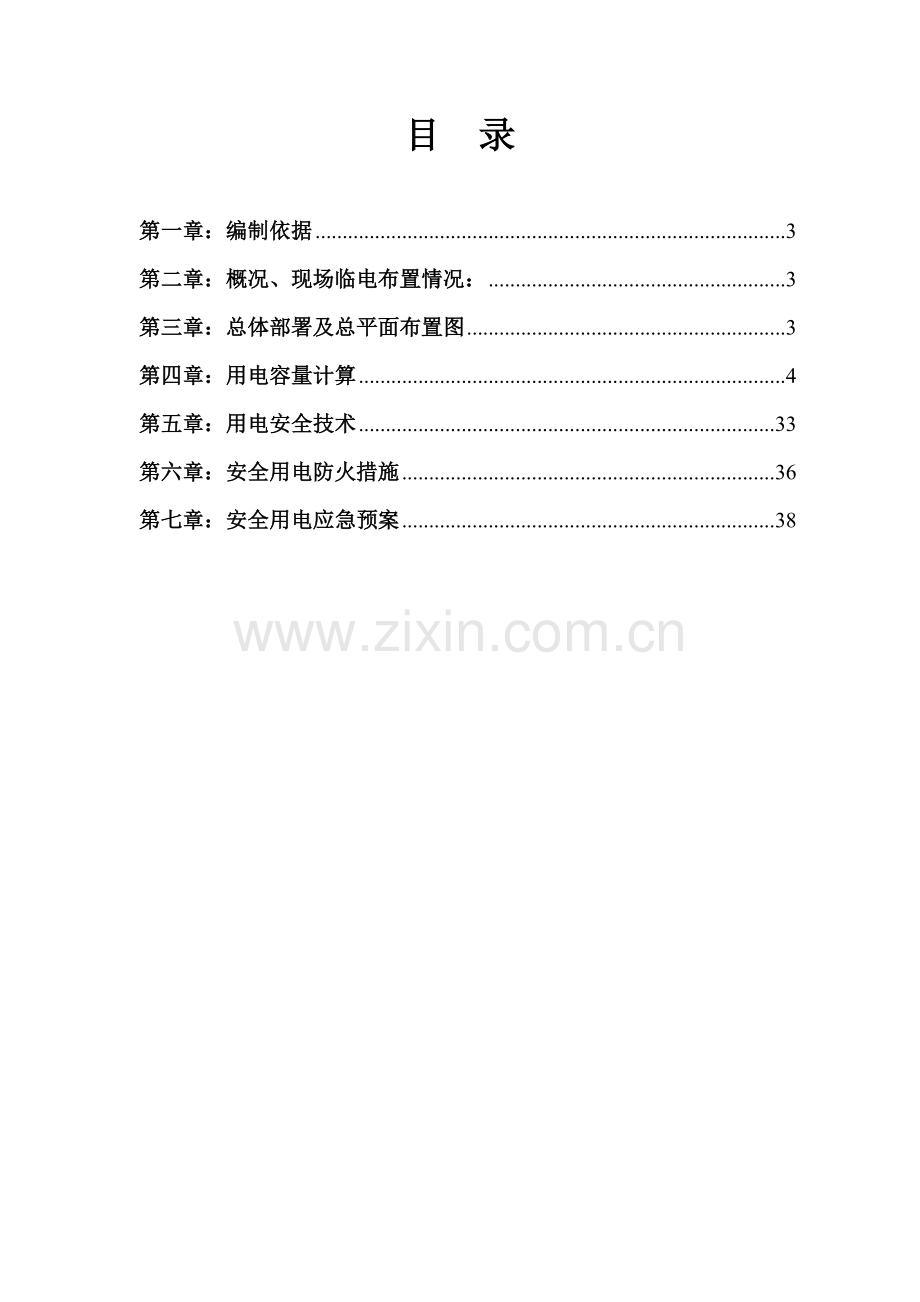

目 录

第一章：编制依据 3
第二章：概况、现场临电布置情况： 3
第三章：总体部署及总平面布置图 3
第四章：用电容量计算 4
第五章：用电安全技术 33
第六章：安全用电防火措施 36
第七章：安全用电应急预案 38

第一章：编制依据
1、《施工现场临时用电安全技术规范》JGJ46-2005
2、《低压配电设计规范》GB50054-2011
3、《建筑工程施工现场供电安全规范》GB50194-2014
4、《通用用电设备配电设计规范》GB50055-2011
5、《工业与民用配电设计手册》第三版
6、《建筑施工安全检查标准》JGJ59-2011
第二章：概况、现场临电布置情况：
1、现场勘察、临电布置
1.1.本工程所在施工现场范围内施工前无各种埋地管线，无其他电路，环形设置，场区大门6个。
1.2. 项目现场建设单位提供8台315KVA变压器，分别位于长江路围墙内，南侧场区围墙内。水源接入点位于长江路与南直路交口场区围墙内。场区四周围墙以建设完成，临时道路及临建布置尚需规划。
第三章：总体部署及总平面布置图
1、 根据现场情况，将本工程划分为2个供电区域，现场和办公区、生活区。现场施工区用电自滁和路变压器配电箱引出，沿主干道路自西向东敷设主电缆，在变压器旁设配电柜、一级配电箱七个，下设二级配电箱，生活区供电自长江路围墙内配电箱引出，目前下设一级箱二个，详见临电总平面布置附图。

2供电方式及线路布局
2.1、本工程现场临时用电采取TN-S供电系统，放射式多路主干线送至各用电区域，然后在每个供电区域内再分级放射式或树干式构成配电网络，并在配电柜及二级配电箱处做重复接地。按照配电柜→现场总配电箱（一级配电箱）→现场分配电箱（二级配电箱）→设备开关箱的三级配电、两级漏电保护原则配电。
2.2、本工程临时用电高峰期将出现在主体结构施工阶段，此时将有塔吊4台、木工车间3个、钢筋加工区3个、地泵4台、楼层施工用电设备及现场办公区等的用电设备。故现场临时用电布置主要考虑主体结构施工阶段现场的用电需求，同时兼顾基础结构、装修、安装用电的临电布置，楼内分别在1层、5层、10层、15层••••••每隔5层设置一个分配箱，后期尽量做到只对前期临电线路稍作改动即满足现场生产需要为宜。
2.3、现场临时用电线路按照建设单位提供的结构施工阶段用变压器位置设计，在场地南侧设配电室，内设立体配电柜作为现场的一级总配。
第四章：用电容量计算
1#2#楼施工现场临时用电组织设计
一、施工条件
施工现场用电量统计表

二、设计内容和步骤
1、现场勘探及初步设计:
(1)本工程所在施工现场范围内无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷:
(1)灯(52台)
Kx = 0.75,Cosφ = 0.85,tgφ = 0.62
Pjs = Kx×Pe = 0.75×2.6 = 1.95kW
Qjs = Pjs×tgφ = 1.95×0.62 = 1.209kvar
(2)建筑施工外用电梯
Kx = 0.7,Cosφ = 0.6,tgφ = 1.333
Pjs = Kx×Pe = 0.7×66 = 46.2kW
Qjs = Pjs×tgφ = 46.2×1.333 = 61.585kvar
(3)直流电焊机
Kx = 0.5,Cosφ = 0.6,tgφ = 1.333
Pjs = Kx×Pe = 0.5×12.8 = 6.4kW
Qjs = Pjs×tgφ = 6.4×1.333 = 8.531kvar
(4)钢筋弯曲机(2台)
Kx = 0.65,Cosφ = 0.7,tgφ = 1.02
Pjs = Kx×Pe = 0.65×8 = 5.2kW
Qjs = Pjs×tgφ = 5.2×1.02 = 5.304kvar
(5)钢筋调直机
Kx = 0.65,Cosφ = 0.7,tgφ = 1.02
Pjs = Kx×Pe = 0.65×15.5 = 10.075kW
Qjs = Pjs×tgφ = 10.075×1.02 = 10.276kvar
(6)钢筋切断机
Kx = 0.65,Cosφ = 0.7,tgφ = 1.02
Pjs = Kx×Pe = 0.65×4 = 2.6kW
Qjs = Pjs×tgφ = 2.6×1.02 = 2.652kvar
(7)钢筋套丝机(2台)
Kx = 0.65,Cosφ = 0.7,tgφ = 1.02
Pjs = Kx×Pe = 0.65×8 = 5.2kW
Qjs = Pjs×tgφ = 5.2×1.02 = 5.304kvar
(8)插入式振动器(6台)
Kx = 0.3,Cosφ = 0.7,tgφ = 1.02
Pjs = Kx×Pe = 0.3×6.6 = 1.98kW
Qjs = Pjs×tgφ = 1.98×1.02 = 2.02kvar
(9)木工圆锯(2台)
Kx = 0.65,Cosφ = 0.6,tgφ = 1.333
Pjs = Kx×Pe = 0.65×6 = 3.9kW
Qjs = Pjs×tgφ = 3.9×1.333 = 5.199kvar
(10)灯(52台)
Kx = 0.75,Cosφ = 0.85,tgφ = 0.62
Pjs = Kx×Pe = 0.75×2.6 = 1.95kW
Qjs = Pjs×tgφ = 1.95×0.62 = 1.209kvar
(11)建筑施工外用电梯
Kx = 0.7,Cosφ = 0.6,tgφ = 1.333
Pjs = Kx×Pe = 0.7×66 = 46.2kW
Qjs = Pjs×tgφ = 46.2×1.333 = 61.585kvar
(12)直流电焊机
Kx = 0.5,Cosφ = 0.6,tgφ = 1.333
Pjs = Kx×Pe = 0.5×12.8 = 6.4kW
Qjs = Pjs×tgφ = 6.4×1.333 = 8.531kvar
(13)钢筋弯曲机(2台)
Kx = 0.65,Cosφ = 0.7,tgφ = 1.02
Pjs = Kx×Pe = 0.65×8 = 5.2kW
Qjs = Pjs×tgφ = 5.2×1.02 = 5.304kvar
(14)钢筋调直机
Kx = 0.65,Cosφ = 0.7,tgφ = 1.02
Pjs = Kx×Pe = 0.65×15.5 = 10.075kW
Qjs = Pjs×tgφ = 10.075×1.02 = 10.276kvar
(15)钢筋切断机
Kx = 0.65,Cosφ = 0.7,tgφ = 1.02
Pjs = Kx×Pe = 0.65×4 = 2.6kW
Qjs = Pjs×tgφ = 2.6×1.02 = 2.652kvar
(16)钢筋套丝机(2台)
Kx = 0.65,Cosφ = 0.7,tgφ = 1.02
Pjs = Kx×Pe = 0.65×8 = 5.2kW
Qjs = Pjs×tgφ = 5.2×1.02 = 5.304kvar
(17)木工圆锯
Kx = 0.65,Cosφ = 0.6,tgφ = 1.333
Pjs = Kx×Pe = 0.65×3 = 1.95kW
Qjs = Pjs×tgφ = 1.95×1.333 = 2.599kvar
(18)插入式振动器(6台)
Kx = 0.3,Cosφ = 0.7,tgφ = 1.02
Pjs = Kx×Pe = 0.3×6.6 = 1.98kW
Qjs = Pjs×tgφ = 1.98×1.02 = 2.02kvar
(19)高扬程水泵(2台)
Kx = 0.75,Cosφ = 0.8,tgφ = 0.75
Pjs = Kx×Pe = 0.75×30 = 22.5kW
Qjs = Pjs×tgφ = 22.5×0.75 = 16.875kvar
(20)混凝土输送泵
Kx = 0.3,Cosφ = 0.7,tgφ = 1.02
Pjs = Kx×Pe = 0.3×110 = 33kW
Qjs = Pjs×tgφ = 33×1.02 = 33.66kvar
(21)2#楼塔式起重机
Kx = 0.7,Cosφ = 0.6,tgφ = 1.333
Pjs = Kx×Pe = 0.7×55.5 = 38.85kW
Qjs = Pjs×tgφ = 38.85×1.333 = 51.787kvar
(22)1#楼塔式起重机
Kx = 0.7,Cosφ = 0.6,tgφ = 1.333
Pjs = Kx×Pe = 0.7×71.4 = 49.98kW
Qjs = Pjs×tgφ = 49.98×1.333 = 66.623kvar
(23)总负荷计算
总的有功功率
Pjs = Kx×ΣPjs = 0.75×309.39 = 232.043kW
总的无功功率
Qjs = Kx×ΣQjs = 0.75×370.505 = 277.879kvar
总的视在功率
Sjs = (Pjs2 + Qjs2)1/2 = (232.0432+277.8792)1/2 = 362.023kVA
总电流计算
Ijs = Sjs / (1.732 ×Ue) = 362.023 / (1.732 ×0.38) = 550.053A
3、干线进线截面及进线开关
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝橡皮绝缘导线空气明敷，室外架空铝导线按机械强度的最小截面为16mm2，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。
(1)1号总配上导线截面及分配箱、开关箱内电气设备选择
1)灯(52台)开关箱至灯(52台)导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.85
Ijs = Kx×Pe/(Ue×Cosφ) = 1×0.05/(0.22×0.85) = 0.267A
b)选择导线
选择BLX-4×10 ，空气明敷时其安全载流量为65A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
由于开关控制52台机械，开关的电流为Ir=0.267×52(台数)= 13.884 A。
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 20A。
2)建筑施工外用电梯开关箱至建筑施工外用电梯导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.6
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×66/(1.732 ×0.38×0.6) = 167.133A
b)选择导线
选择BLX-4×50 ，空气明敷时其安全载流量为175A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
选择开关箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir = 250A。
3)直流电焊机开关箱至直流电焊机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.6
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×12.8/(1.732 ×0.38×0.6) = 32.414A
b)选择导线
选择BLX-4×10 ，空气明敷时其安全载流量为65A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
选择开关箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir = 50A。
4)钢筋弯曲机(2台)开关箱至钢筋弯曲机(2台)导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.7
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×4/(1.732 ×0.38×0.7) = 8.682A
b)选择导线
选择BLX-4×10 ，空气明敷时其安全载流量为65A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
由于开关控制2台机械，开关的电流为Ir=8.682×2(台数)= 17.364 A。
选择开关箱内开关为Hk1-30/3，熔断器RC1A-60其最大熔体电流为 IRD = 60A。
5)钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.7
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×15.5/(1.732 ×0.38×0.7) = 33.644A
b)选择导线
选择BLX-4×10 ，空气明敷时其安全载流量为65A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
选择开关箱内开关为Hk1-60/3，熔断器RC1A-60其最大熔体电流为 IRD = 60A。
6)钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.7
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×4/(1.732 ×0.38×0.7) = 8.682A
b)选择导线
选择BLX-4×10 ，空气明敷时其安全载流量为65A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
选择开关箱内开关为Hk1-15/3，熔断器Rc1A-10其最大熔体电流为 IRD = 10A。
7)钢筋套丝机(2台)开关箱至钢筋套丝机(2台)导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.7
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×4/(1.732 ×0.38×0.7) = 8.682A
b)选择导线
选择BLX-4×10 ，空气明敷时其安全载流量为65A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
由于开关控制2台机械，开关的电流为Ir=8.682×2(台数)= 17.364 A。
选择开关箱内开关为Hk1-30/3，熔断器RC1A-60其最大熔体电流为 IRD = 60A。
8)插入式振动器(6台)开关箱至插入式振动器(6台)导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.7
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×1.1/(1.732 ×0.38×0.7) = 2.388A
b)选择导线
选择BLX-4×10 ，空气明敷时其安全载流量为65A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
由于开关控制6台机械，开关的电流为Ir=2.388×6(台数)= 14.328 A。
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 20A。
9)木工圆锯(2台)开关箱至木工圆锯(2台)导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.6
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×3/(1.732 ×0.38×0.6) = 7.597A
b)选择导线
选择BLX-4×10 ，空气明敷时其安全载流量为65A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
由于开关控制2台机械，开关的电流为Ir=7.597×2(台数)= 15.194 A。
选择开关箱内开关为Hk1-30/3，熔断器RC1A-60其最大熔体电流为 IRD = 60A。
10)灯(52台)开关箱至灯(52台)导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.85
Ijs = Kx×Pe/(Ue×Cosφ) = 1×0.05/(0.22×0.85) = 0.267A
b)选择导线
选择BLX-4×10 ，空气明敷时其安全载流量为65A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
由于开关控制52台机械，开关的电流为Ir=0.267×52(台数)= 13.884 A。
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 20A。
11)建筑施工外用电梯开关箱至建筑施工外用电梯导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.6
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×66/(1.732 ×0.38×0.6) = 167.133A
b)选择导线
选择BLX-4×50 ，空气明敷时其安全载流量为175A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
选择开关箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir = 250A。
12)直流电焊机开关箱至直流电焊机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.6
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×12.8/(1.732 ×0.38×0.6) = 32.414A
b)选择导线
选择BLX-4×10 ，空气明敷时其安全载流量为65A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
选择开关箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir = 50A。
13)钢筋弯曲机(2台)开关箱至钢筋弯曲机(2台)导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.7
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×4/(1.732 ×0.38×0.7) = 8.682A
b)选择导线
选择BLX-4×10 ，空气明敷时其安全载流量为65A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
由于开关控制2台机械，开关的电流为Ir=8.682×2(台数)= 17.364 A。
选择开关箱内开关为Hk1-30/3，熔断器RC1A-60其最大熔体电流为 IRD = 60A。
14)钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.7
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×15.5/(1.732 ×0.38×0.7) = 33.644A
b)选择导线
选择BLX-4×10 ，空气明敷时其安全载流量为65A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
选择开关箱内开关为Hk1-60/3，熔断器RC1A-60其最大熔体电流为 IRD = 60A。
15)钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.7
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×4/(1.732 ×0.38×0.7) = 8.682A
b)选择导线
选择BLX-4×10 ，空气明敷时其安全载流量为65A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
选择开关箱内开关为Hk1-15/3，熔断器Rc1A-10其最大熔体电流为 IRD = 10A。
16)钢筋套丝机(2台)开关箱至钢筋套丝机(2台)导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.7
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×4/(1.732 ×0.38×0.7) = 8.682A
b)选择导线
选择BLX-4×10 ，空气明敷时其安全载流量为65A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
由于开关控制2台机械，开关的电流为Ir=8.682×2(台数)= 17.364 A。
选择开关箱内开关为Hk1-30/3，熔断器RC1A-60其最大熔体电流为 IRD = 60A。
17)木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.6
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×3/(1.732 ×0.38×0.6) = 7.597A
b)选择导线
选择BLX-4×10 ，空气明敷时其安全载流量为65A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
选择开关箱内开关为Hk1-15/3，熔断器Rc1A-10其最大熔体电流为 IRD = 10A。
18)插入式振动器(6台)开关箱至插入式振动器(6台)导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.7
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×1.1/(1.732 ×0.38×0.7) = 2.388A
b)选择导线
选择BLX-4×10 ，空气明敷时其安全载流量为65A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
由于开关控制6台机械，开关的电流为Ir=2.388×6(台数)= 14.328 A。
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 20A。
19)高扬程水泵(2台)开关箱至高扬程水泵(2台)导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.8
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×15/(1.732 ×0.38×0.8) = 28.489A
b)选择导线
选择BLX-4×10 ，空气明敷时其安全载流量为65A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
由于开关控制2台机械，开关的电流为Ir=28.489×2(台数)= 56.978 A。
选择开关箱内开关为DZ10-100/3，其脱扣器整定电流值为Ir = 100A。
20)混凝土输送泵开关箱至混凝土输送泵导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.7
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×110/(1.732 ×0.38×0.7) = 238.761A
b)选择导线
选择BLX-4×95 ，空气明敷时其安全载流量为265A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
选择开关箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir = 250A。
21)2#楼塔式起重机开关箱至2#楼塔式起重机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.6
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×55.5/(1.732 ×0.38×0.6) = 140.543A
b)选择导线
选择BLX-4×50 ，空气明敷时其安全载流量为175A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
选择开关箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir = 250A。
22)1#楼塔式起重机开关箱至1#楼塔式起重机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.6
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×71.4/(1.732 ×0.38×0.6) = 180.807A
b)选择导线
选择BLX-4×70 ，空气明敷时其安全载流量为220A，室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
c)选择电气设备
选择开关箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir = 250A。
23)1号楼分配箱至第1组电机的开关箱的导线截面及分配箱内开关的选择
a)计算电流
由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数
Ijx=183.8463A
b)选择导线
选择BLX-4×70，空气明敷时其安全载流量为220A。
c)选择电气设备
选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=250A。
24)2号楼分配箱至第1组电机的开关箱的导线截面及分配箱内开关的选择
a)计算电流
由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数
Ijx=183.8463A
b)选择导线
选择BLX-4×70，空气明敷时其安全载流量为220A。
c)选择电气设备
选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=250A。
25)1#2#楼砼泵分配箱至第1组电机的开关箱的导线截面及分配箱内开关的选择
a)计算电流
Ijx=238.761A
b)选择导线
选择BLX-4×95，空气明敷时其安全载流量为265A。
c)选择电气设备
选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=250A。
26)1#2#楼塔吊分配箱至第1组电机的开关箱的导线截面及分配箱内开关的选择
a)计算电流
由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数
Ijx=198.8877A
b)选择导线
选择BLX-4×70，空气明敷时其安全载流量为220A。
c)选择电气设备
选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=250A。
27)1号楼分配箱进线及进线开关的选择
a)计算电流
Kx=0.8，Cosφ=0.9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.8×129.5/(1.732×0.38×0.9)=174.898A
该分箱下最大组线电流Ijs=183.846A
两者中取大值Ijs=183.846A
b)选择导线
选择BLX-4×70，空气明敷时其安全载流量为220A。
c)选择电气设备
选择分配箱进线开关为DZ10-250/3，其脱扣器整定电流值为Ir=250A。
28)2号楼分配箱进线及进线开关的选择
a)计算电流
Kx=0.8，Cosφ=0.9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.8×156.5/(1.732×0.38×0.9)=211.364A
该分箱下最大组线电流Ijs=183.846A
两者中取大值Ijs=211.364A
b)选择导线
选择BLX-4×70，空气明敷时其安全载流量为220A。
c)选择电气设备
选择分配箱进线开关为DZ10-250/3，其脱扣器整定电流值为Ir=250A。
29)1#2#楼砼泵分配箱进线及进线开关的选择
a)计算电流
Kx=0.8，Cosφ=0.9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.8×110/(1.732×0.38×0.9)=148.562A
该分箱下最大组线电流Ijs=238.761A
两者中取大值Ijs=238.761A
b)选择导线
选择BLX-4×95，空气明敷时其安全载流量为265A。
c)选择电气设备
选择分配箱进线开关为DZ10-250/3，其脱扣器整定电流值为Ir=250A。
30)1#2#楼塔吊分配箱进线及进线开关的选择
a)计算电流
Kx=0.8，Cosφ=0.9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.8×126.9/(1.732×0.38×0.9)=171.387A
该分箱下最大组线电流Ijs=198.888A
两者中取大值Ijs=198.888A
b)选择导线
选择BLX-4×70，空气明敷时其安全载流量为220A。
c)选择电气设备
选择分配箱进线开关为DZ10-250/3，其脱扣器整定电流值为Ir=250A。
31)1号总配导线截面及出线开关的选择
a)计算电流
Kx=0.8，Cosφ=0.9
Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.8×522.9/(1.732×0.38×0.9)=706.211A
该干线下最大的分配箱电流Ijs=238.761A
由于该干线下有多个分配箱，所以最大电流需要乘以1.1的系数
选择的电流Ijs=706.211×1.1=776.832A
b)选择导线
选择，空气明敷时其安全载流量为0A。
c)选择电气设备
选择分配箱进线开关为，其脱扣器整定电流值为Ir=0A。
4、选择总箱的进线截面及进线开关
Ijs=706.211A
(1)查表得室外架空线路25 °C时铝芯橡皮绝缘导线，其安全载流量为0A，能够满足使用要求。
5、选择变压器
根据计算的总的视在功率选择SL7-315/10型三相电力变压器，它的容量为315kVA > 232.733kVA×1.2(增容系数)能够满足使用要求，其高压侧电压为5kV同施工现场外的高压架空线路的电压级别一致。
三、绘制临时供电施工图

8#9#楼施工现场临时用电组织设计
一、施工条件
施工现场用电量统计表

二、设计内容和步骤
1、现场勘探及初步设计:
(1)本工程所在施工现场范围内无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷:
(1)木工圆锯(2台)
Kx = 0.65,Cosφ = 0.6,tgφ = 1.333
Pjs = Kx×Pe = 0.65×6 = 3.9kW
Qjs = Pjs×tgφ = 3.9×1.333 = 5.199kvar
(2)塔吊
Kx = 0.7,Cosφ = 0.6,tgφ = 1.333
