地铁车站主体结构施工方案培训资料.docx

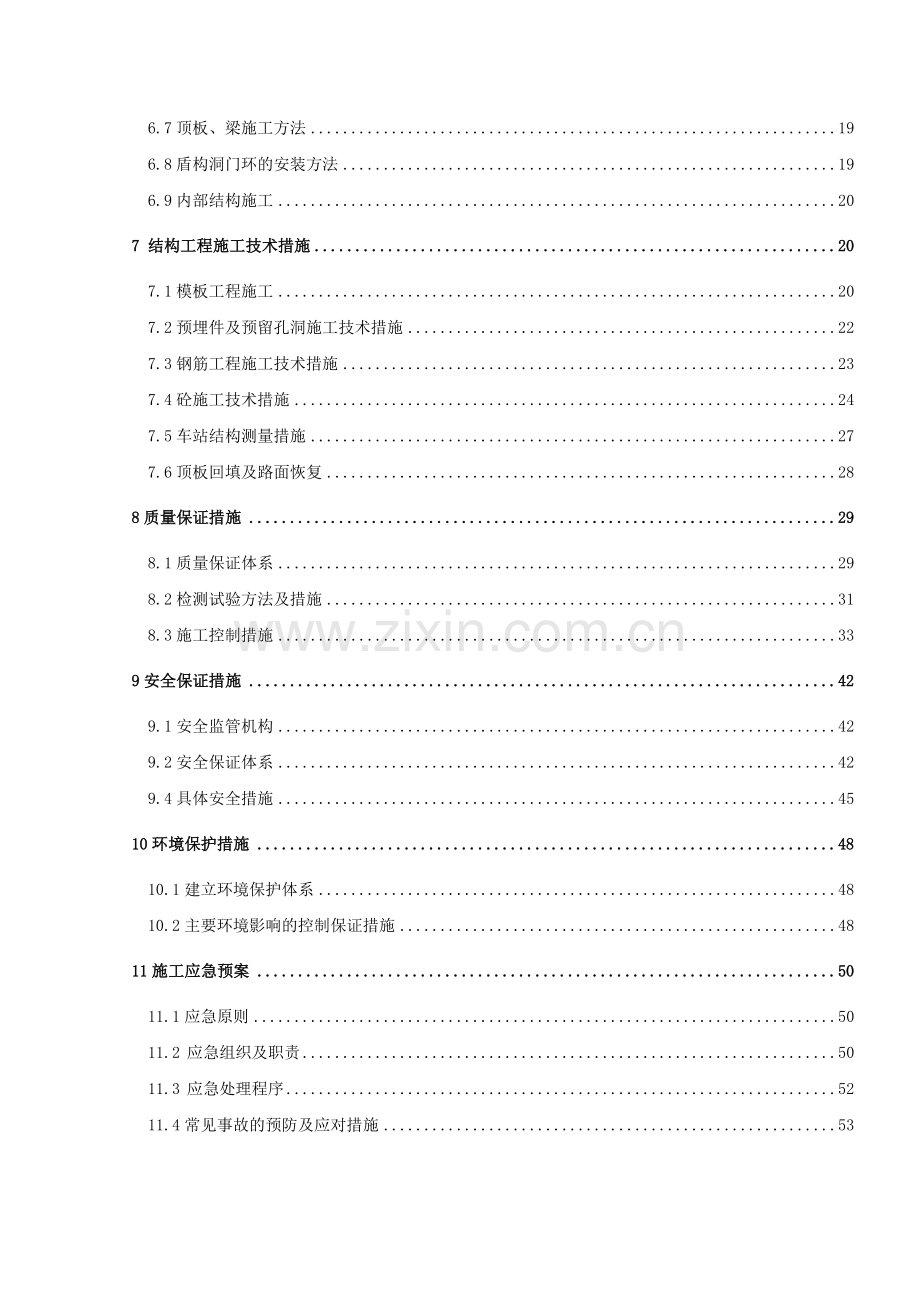

目 录
1 编制依据 1
2 工程概况 1
2.1工程概况 1
2.2地质概况 2
2.3车站结构设计概况 3
3 施工准备 4
3.1 施工场地准备 4
3.2 技术准备 5
3.3 施工组织 5
3.4 物资设备计划 7
3.5物资材料吊装 8
4 工期计划 9
4.1施工进度管理 9
4.2 施工进度计划 9
4.3工期保证措施 9
5 总体施工方案 11
5.1施工方案概述 11
5.2施工顺序安排 13
5.3车站主体结构施工工艺流程 14
6 结构工程施工方法 14
6.1单段施工步序 14
6.2接地网施工 16
6.3垫层施工方法 16
6.4底板施工方法 16
6.5侧墙施工方法 17
6.6结构立柱施工方法 18
6.7顶板、梁施工方法 19
6.8盾构洞门环的安装方法 19
6.9内部结构施工 20
7 结构工程施工技术措施 20
7.1模板工程施工 20
7.2预埋件及预留孔洞施工技术措施 22
7.3钢筋工程施工技术措施 23
7.4砼施工技术措施 24
7.5车站结构测量措施 27
7.6顶板回填及路面恢复 28
8质量保证措施 29
8.1质量保证体系 29
8.2检测试验方法及措施 31
8.3施工控制措施 33
9安全保证措施 42
9.1安全监管机构 42
9.2安全保证体系 42
9.4具体安全措施 45
10环境保护措施 48
10.1建立环境保护体系 48
10.2主要环境影响的控制保证措施 48
11施工应急预案 50
11.1应急原则 50
11.2 应急组织及职责 50
11.3 应急处理程序 52
11.4常见事故的预防及应对措施 53

1 编制依据
(1)《施工图-第四篇-车站工程-第二十五册-三江口站-第二分册-结构与防水-第一部分 车站围护结构》
(2)《福州市轨道交通1线二期工程详勘阶段-三江口站-岩土工程勘察报告》
(3)国家现行有关施工及验收规范、规则、质量技术标准，以及福州地区在安全文明施工、环境保护、交通组织等方面的规定：
1) 《工程建设施工企业质量管理规范》(GB/T50430-2007)
2) 《地下铁道设计规范》（GB50157-2013）
3) 《地下铁道工程施工及验收规范》（GB50299-1999）2003版
4) 《地下工程防水技术规范》（GB50108-2008）
5) 《工程测量规范》（GB50026-2007）
6) 《钢筋混凝土工程施工及验收规范》（GB50204-2015）
7) 《建筑安装工程质量检验评定统一标准》（GBJ300-2013）
8) 《地下防水工程施工及验收规范》（GB50208-2011）
9) 《城市轨道交通工程监测技术规范》（GB50911-2013）
10) 《地铁杂散电流腐蚀防护技术规程》（CJJ49-92）
11) 《建筑施工模版安全技术规范》（JGJ162-2008）
12) 《建筑施工承插式钢管支撑架安全技术规范》（JGJ 231-2010）
13) 《建筑桩基检测技术规程》（JGJ106-2014）
14) 《地铁限界标准》（CJJ96-2003）
15) 《混凝土结构工程施工规范》（GB50666-2011）
16) 《混凝土质量控制标准》（GB50164-2011）
17) 《混凝土结构现场检测技术标准》（GB/T50784-2013）

2 工程概况
2.1工程概况
三江口站为一号线终点站，位于现状下洋村鱼塘及已拆迁房屋范围内，沿在建新洲路方向布设。东侧明挖区间与在建南江滨东大道垂直相接。
车站长181.6m，标准段宽42.8m。车站为地下一层侧式车站，共设四个出入口两组风亭，采用明挖顺筑法施工。
三江口站为地下一层（局部二层）箱型框架结构，车站纵向各层板坡度为2‰，顶板覆土2.1~5.1m。主体结构采用明挖顺作法施工，站前西明挖区段采用工法桩围护结构形式，站后东明挖区段主要采用放坡开挖，局部工法桩支护围护结构形式，明挖区间抗浮采用墙趾压土。
图2-1三江口站平面布置图
2.2地质概况
2.2.1工程地质概况
三江口站及两端明挖区基坑底标高为-2.00~2.50m，开挖深度6m~10.6m，基坑开挖深度范围内涉及土层主要有②层粉质粘土、③1层淤泥夹砂、③2层中砂、③2A层含泥中砂、③3层淤泥夹砂，其他还涉及①1层杂填土、①2层填土、填砂。地质断面图详见附图；

2.2.1水文地质概况
（一）地表水
本工程地表水主要为市区内河水及闽江，其水位主要受河道水闸调节控制，据了解内河水位标高平时多为4.2～5.5米，而近年市区内涝最高水位约7.5米。
三江口站护堤内分布有3口鱼塘，鱼塘水深1.5~2.5m，塘底分布有淤泥；三江口站护堤外为潮间带，地表水与乌龙江相通，积水较多。
（二）地下水
地下水主要赋存、运移于基岩裂隙、风化残积层的孔隙、裂隙中和第四系冲积、海积、冲洪积等成因的松散、松软的淤泥、粘土和砂砾卵石层的孔隙中。主要补给来源于大气降水。在闽江两岸的孔隙含水岩组中，除大气降水补给外，闽江水的补给是其主要来源。
根据含水层分布、岩性特征和埋深条件，可划分为松散岩类孔隙含水岩组、风化残积层孔隙裂隙含水岩组、基岩裂隙含水岩组三大类。
2.3车站结构设计概况
2.3.1设计标准
车站主体结构采用明挖顺作法施工，主体结构采用现浇钢筋混凝土框架，主体结构采用全包防水层，侧墙和围护结构间采用柔性防水层，两侧之间紧贴。
车站主体结构构件按设计使用年限100年进行耐久性设计。
结构永久构件安全等级为一级，耐火等级为一级。各类构件的安全等级宜与整个结构的安全等级相同。
结构抗浮设计：抗浮安全系数不小于1.05（不考虑侧壁摩阻力）
主体结构抗震等级为三级，按设防烈度7度进行抗震验算，抗震设防分类为乙类，结构抗震措施为等级为二级，抗震措施等级为三级。
按荷载效应标准组合并考虑长期作用影响的最大计算裂缝宽度允许值，对于迎水面为0.2mm，对于背水面为0.3mm，且不得有贯穿裂缝。
2.3.2 工程材料
（一） 主体结构采用钢筋混凝土结构，各部位混凝标号如下
（二） 顶板、顶梁、内衬墙和暗柱采用C35防水混凝土，防水抗渗等级为P8。底板、底梁采用C35防水混凝土，防水抗渗等级为P10。
（三） 中板、中梁、内墙、楼梯、站台板采用C35混凝土。
（四） 明柱采用C50混凝土，个别例外另行标注。
（五） 底板下垫层采用C20细石混凝土，盾构井回填采用C35混凝土。
后浇带、后浇孔、盾构工作井孔口封堵等后浇砼采用微膨胀砼，等级较普通位置提高一级。
2.3.3主要结构形式
本站设计的结构跨度、层高、梁板、侧墙、立柱的尺寸及形式见表2.2-1结构形式一览表。
表2.2-1 车站结构（梁、板、柱）形式一览表
序号
项 目
结构部位
单位
说明
1
建筑面积
总建筑面积
m2
15332.2
2
层数
地下
层
主体结构1层 （局部活塞风道设夹层）
3
层高
地下一层
mm
5800\5900\8500\12400
4
结构形式
基础类型
钢筋混凝土结构
结构类型
明挖区间单柱双跨/车站多柱多跨
5
地下防水
结构自防水
C35、P8抗渗混凝土
C35、P10抗渗混凝土
材料防水
防水卷材及防水涂料层全包防水
6
结构断
面尺寸
侧墙厚度
mm
700
柱断面
mm
结构中隔墙400
明挖区间400×800、1200×800、
车站主体600×1000、500×1200
梁断面
mm
底板暗梁800×700
顶板梁1600×1200、1600×700
顶板下翻600×1200
顶板
mm
700，局部活塞风道800
底板
mm
700/800
7
楼梯结构形式
楼 梯
现浇钢筋混凝土

图2-3三江口站设计混凝土强度值
3 施工准备
3.1 施工场地准备
施工场地分为钢筋加工区、杂料区、生活区及主体结构施工区。两处钢筋加工区设在两明挖区间与车站交界处，主要用于钢筋原材存放、加工钢筋、半成品存放，周转材料存放；生活区设在西侧明挖区间南侧；杂料区设置钢筋加工区旁，主要用存放各项杂料、施工机具。车站垂直运输采用两台塔式起重机进行，对于塔式起重机不能覆盖区域采用汽车吊进行垂直运输。

图3-1 主体结构施工场地布置图
3.2 技术准备
在结构施工前，先对导线点和水准点进行复测，并经监理和业主复核。基坑开挖至设计标高后进行测量、放样及验收，严禁超挖。
结构施工前，对围护结构表面进行有效的防水处理，并进行凿毛找平，使围护结构表面达到铺设预铺式防水片材的要求。
在每一结构段施工前首先进行接地网施工，并对接地电阻进行测试，接地网施工结束后，再施做垫层。
作好图纸会审工作，并对侧墙、立柱、顶板模板支撑系统进行设计、检算，报审批准后，根据施工进度提前安排进料。
提前进行防水材料的进料、检验。
对结构施工顺序、施工进度安排、施工方法、技术要求及施工过程中的安全事项向工班及全体管理人员进行认真交底。
3.3 施工组织
（1）项目部组织机构
本工程采用项目法管理。经理部执行有关计划部署、措施安排，在实施的合同范围内根据业主、监理与集团公司批准的施工组织设计方案，合理、及时调配和安排现场内物资、资金、人员和设备，在保证安全、质量、工期的前提下，优质高效地完成施工任务。

表3-1 主要管理人员及部门管理职责表
序号
管理层及作业层
主 要 职 责
1
项目经理
主持全面工作，全面履行项目合同，对工程质量、安全、工期和成本控制全面负责；负责项目经理部内部行政管理工作，包括人员调配、财务管理和对外协调等。
2
项目副经理
主抓生产进度、安全、文明施工、资源配置和队伍管理，负责组织指挥施工生产、各生产单位的接口界面协调和内部考核。
3
项目总工程师
主抓技术管理工作和质量控制，并负责与监理单位、设计单位、质检站和业主的协调工作，分管工程技术部。
4
工程部
① 组织设计文件会审，编制实施性施工组织设计和技术交底。
② 负责工程测量、量测和反馈、试验、隐蔽工程的检查评定、安全质量和文明施工管理，配合设计、监理工作。按照质量体系文件，全面开展各项质量活动。
③ 制订技术、安全、质量等管理细则和保证措施，组织处理安全质量事故。
④ 管理变更洽商，建立技术及质量管理日志，做好项目技术档案管理工作。
⑤ 掌握项目各生产单位的工程进展情况，归纳分析影响进度的因素，并提出改进措施。
⑥ 组织重点技术难题攻关，检查指导作业工区的技术工作。
⑦ 编制年、季、月施工计划，监督计划执行情况。
⑧ 编制竣工文件，参加工程竣工验收。
5
工经部
① 编制项目成本计划和资金使用计划，确定、分解成本控制目标。
② 负责向业主提供按合同文件规定的、必须递交的证明文件，办理与业主间工程款的收付。
③ 办理验工计价和内部承包核算。
④ 负责合同管理、清算积累等事宜。
6
物设部
① 负责材料和设备订货、租赁，为项目施工提供保障。
② 编制材料、设备供应计划，经主管经理批准后负责实施。
③ 制定物资设备管理标准和实施办法，对工程使用的材料、机电设备的质量和管理负全责。
④分类保管好一切材料、机电设备的资料和报告证件等，建立管理台帐，做好各项材料消耗和库存统计工作。
⑤控制项目成本，制定定（限）额发料标准和机械台班内部租赁收费标准，办理材料、机械成本核算和费用结算。
7
安质部
①根据工程质量总目标，制定质量监督管理网络；评定原材料和设备；进行施工质量检查，使工程能按合同、设计、规范的要求施工；进行隐蔽工程的检查评定；参与业主、监理部门进行质量的抽查和质量监测质检。对工程产品的最终施工质量负责。
②从事施工安全检查、安全培训教育、文明施工、环境保护等工作；对施工安全和文明施工负责。
8
综合部
办公室是项目经理部的综合协调部门，主要负责项目的对外联络、文秘、人事劳资、治安保卫以及内部行政事务。
9
作业班组
作为主要生产单位，承担本项目按照施工区段和任务划分的工程，负责按施工图、技术交底要求组织生产，保质、保量地完成工程施工任务。

表3-2 施工作业队劳动力配备表
序号
工种
人数（人）
1
施工作业队队长
1
2
技术员
4
3
总领工
1
4
钢筋班领工
2
5
模板与支架领工
2
6
砼班领工
2
7
吊车司机
4
8
钢筋工
20
9
模板工
20
10
架子工
20
11
砼工
14
12
普通工人
10
合计
100
3.4 物资设备计划
西明挖区间纵向共分为7个结构段，拟投入3套模板支架，供现场7个结构段倒用。三角架投入100片，盘扣脚手架25吨,矩形钢管2500米。
东明挖区间纵向共分为12个结构段，拟投入3套模板支架，供现场12个结构段倒用。盘扣脚手架30吨,矩形钢管4000米。
三江口站纵向共分为9个结构段，横向划分后共21个施工仓，拟投入2套模板支架，后期西明挖区间完工后材料接着投入三江口站使用。
盘口脚手架20吨，矩形钢管2000米。
表3-3 主要物资设备进场计划表
设备名称
型号/规格
数量
单位
进场日期
汽车吊
25t
1
台
2017年9月
钢筋弯曲机
GJ7-40
2
台
2017年9月
钢筋调直机
GT4-10
2
台
2017年9月
钢筋切断机
GQ40A
2
台
2017年9月
滚丝机

2
台
2017年9月
交流电焊机
BX3-500
5
台
2017年9月
插入式振捣器
ZN50
5
台
2017年9月
模板
15mm/18mm
5000
M2
2017年9月
木方
100*100
4000
m
2017年9月
盘扣式脚手架
立杆Φ60，t=3.2mm
水平杆Φ48，t=2.5mm
竖向斜杆Φ48，t=2.5mm
30
T

2017年9月
顶托、底托
A-ST-500Φ48*6.3*500
A-XT-500Φ48*6.3*500
3000
套
2017年10月
对拉螺杆
Φ14
10
T
2017年10月
垫板
200*200
2000
个
2017年10月
钢支撑
φ609
35
T
2017年9月
700工字钢
H700
96
T
2017年9月
钢筋
HPB400
4332
T
2017年9月
钢筋
HRB300
303.2
T
2017年9月
混凝土
C35P8
8969
m³
2017年10月
混凝土
C35P10
9586
m³
2017年10月
混凝土
C20细石
2300
m³
2017年10月
无纺布隔离
200g/㎡
15170.9
㎡
2017年10月
2.5mm单组份聚氨酯防水材料
GB/T19250-2013（A类Ⅰ型）
6620.74
kg
2017年10月
3mm单组份聚氨酯防水材料
255
kg
2017年10月
外贴橡胶止水带
350*10mm
1149.3
m
2017年10月
高分子自粘胶膜防水卷材
HDPE 1.5mm
16430.96
㎡
2017年10月
聚乙烯泡沫塑料保护板
PVC 1.5mm
6625
㎡
2017年10月
遇水膨胀止水条
30*12mm/20*10mm
1000
m
2017年10月
遇水膨胀止水胶
PJ220
510
kg
2017年10月
水泥基渗透结晶防水涂料
C类
200
kg
2017年10月
钢板止水带
300*4mm
2600
m
2017年10月
中埋式钢边止水带
350*10mm
1149
m
2017年10月
高模量聚氨酯建筑密封胶
20HM
229.8
kg
2017年10月
聚合物防水砂浆
干粉类（I类）
300
kg
2017年10月
3.5物资材料吊装
位于三江口站基坑内的两台塔式起重机，主要是满足机械组装、模板组装和拆卸、钢筋吊放和安装、混凝土浇筑、支架安装和拆除等作业需要。对起重吊装造成一定的安全影响，危险点皆在施工前进行了现场勘查做好警示牌
对从事指挥和操作的人员进行专人指定，进场后经过三级安全教育培训合格后，持证上岗。对起重吊具进行安全检查确认，确保处于完好状态(如：吊钩保险扣是否有效、钢丝绳是否有断丝断股现象、U型环是否有滑丝脱扣现象)。对安全措施落实情况及吊装环境进行确认。对吊装区域内的安全状况进行检查(包括吊装区域的划定、标识、障碍)
4 工期计划
4.1施工进度管理
1)根据关键工期要求，对确定的工期计划采用Microsoft Project软件，对现场施工进度实行追踪动态管理，落实计划的实施与完成情况。
2)施工过程中，将施工计划网络按各个阶段所展开的工序逐一分解到作业层，采用各种控制手段保证项目及各项工程活动按计划开始，在施工过程中记录各个工程活动的开始和结束时间及完成程度。
3)根据关键工期要求，制定年度计划，并将年度计划分解到每季、每月、每周，并通过生产交班会落实每天的进度，形成项目部日常的计划管理，通过日保周，周保月，月保季，季保年度计划的计划落实体系；在每月末、每周末按各活动的完成程度对比计划，确定整个项目的完成程度，并结合工期、生产成果、劳动生产率、材料的实际进货、消耗和存储量等指标，评定项目进度状况，分析其中的原因，保证工作顺利实施。
4.2 施工进度计划
具体施工计划详见《工期横道图》
4.3工期保证措施
4.3.1技术措施
（1） 根据本工程的特点，制定出能确保工期的最佳施工方案，并严格按照其执行，如遇特殊情况，可做适当调整。
（2） 合理划分施工段，精心组织安排，力争多开工作面。
（3） 合理安排工序循环，在满足质量要求和施工安全的前提下，开展多工序搭接流水作业，加快结构施工进度。
（4） 根据结构施工安排，准备足够的脚手架、模板等周转材料。
（5） 合理安排混凝土浇灌时间，尽量避开交通高峰期，以减少交通阻滞对混凝土施工的影响。
4.3.2节假日工期保证措施
（1） 提前与各个材料供应商协商，保证节假日期间钢材、防水材料、商品砼等材料的供应。
（2） 提前储备各种易损机械配件，保证机械正常运转。
（3） 劳动力平常轮换休假，保证节假日出勤率不低于90%，同时进行“保勤”，以确保工程所需的劳动力。
4.3.3雨季施工措施
雨季施工主要以预防为主，采用防雨措施及加强截、排水手段，确保雨季正常的施工生产，不受季节性气候的影响。
(1)成立雨季施工组织体系
工程部编制雨季施工方案，对于在雨季施工的工程要做到技术上可行，工艺上先进，安全有保障，工期不延误。明确雨季施工的技术、质量监控点。对于施工中可能发生的问题或灾害有充分的对策，避免对工程造成较大的损失。
项目部成立抗洪领导小组，同时成立抗洪突击队。抗洪领导小组的组长由项目经理担任，副组长由副经理担任，组员有各业务部门、施工队伍的主管参加。抗洪突击队的队员挑选年轻力壮、责任心强、勇于吃苦的同志参加。做到“来之能战，战之则胜”。
(2)雨季施工保障措施
1)对一般不列入雨季施工的工程，力争雨季到来前完成到一定部位，同时考虑防雨措施。
2)在雨季到来之前，做好车站基坑的排水防汛工作，在各级边坡，积水池合理设置水泵，对基坑内的降水及时抽排，防止雨水灌入而影响工程施工进度。
3)处理好施工场地弃渣进料的施工便道，做到雨天不泥泞、不打滑，保持运输畅通无阻。
4)对于防水、防潮要求高的材料要加强管理，设专人进行看管。
5)增加材料的储备数量，防止因下雨而停工待料的情况发生。
6)弃碴场要注意设排水沟进行排水，并派人勤检查、勤疏通，防止雨水冲走弃渣，造成环境污染。
7)经常对电力线路及用电设备进行检查，加强电力开关防水能力，防止触电事故发生。
8)混凝土的运输要做好防水工作，确保混凝土的质量。
9)对露天的砂石料要加强含水量的检测频率，随时调节施工配合比。
(3)雨季施工的主要管理措施
1)地铁工程在雨季施工时，主要考虑地层被雨水长期浸泡，承载力降低，基坑开挖面自稳时间减小，基坑内表面渗水量增大等。所以在组织施工时，要加强基坑支护，加大基坑内排水。
2)在雨季施工期间，要加大监控量测的监测频率，对重要部位施工时，要做到24小时监测，及时反映雨季对施工的影响，确保雨季施工安全。
3)在整个车站基坑周围地面设置挡墙和集水沟，确保地面水不流入基坑。基坑开挖后，及时设置坑内排水沟和集水井，防止基底侵泡，集水坑与基坑挡墙内侧的距离应大于1/4基坑的宽度。
(4)防洪物资准备
表4-1 防汛物资清单
序号
物资名称及规格型号
数量
存放地点
1
雨衣
10套
应急仓库
2
编织袋
2000个
应急仓库
3
十字镐
5把
应急仓库
4
医用救急包
2个
办公室、应急仓库
6
警示灯
6个
应急仓库
8
水泵
2台（5.5kw）
应急仓库
9
配电箱
2个（连接好水泵）
应急仓库
10
水泵电缆线
30米（线路连接配电箱和水泵）
应急仓库
11
担架
1副
应急仓库
12
绝缘手套
20副
应急仓库
13
雨鞋
20双
应急仓库
14
水带
100米
应急仓库
15
铁锹
10把
应急仓库
16
铁锤
5把
应急仓库
17
雨衣
20套
应急仓库
18
直径20综绳
30m
应急仓库
19
直径12尼龙绳
30m
应急仓库
20
扩音器
1个
应急仓库
21
手电筒
4盏
应急仓库
22
警戒带
100m
应急仓库
23
对讲机
6部
施工现场
5 总体施工方案
5.1施工方案概述
车站主体采用明挖顺作法进行施工。车站主体结构一个工作面“纵向分段，竖向分序”平行、流水作业，每段从下到上顺作施工。
模板支撑体系采用承插型盘扣式满堂红脚手架，满堂支架所使用材料和搭设方法同一般支架和支撑架。立杆、横杆、剪刀撑严格依照模板专项施工方案施工。模板支架在砼强度达到设计要求后拆除。模板与支架的配置在满足现场施工的前提下经济合理的配置。钢筋现场按设计及规范要求加工、安装。砼采用商品砼，泵送入模，插入式振动器振捣。
分段长度考虑结构受力、一次砼灌注能力、砼水化热、结构防水、抗裂、砼收缩与徐变等影响，并结合本主体的具体特点综合考虑。施工缝的设置及处理措施原则如下：
1) 施工缝设置于结构受剪力较小且便于施工的部位，并保证车站内部设施（如水池、电梯井、出入口等）的完整性。纵梁弯矩、剪力最小的地方，即跨距的1/4～1/3位置。
具体分段详见图5-1、5-2、5-3。

图5-1西段明挖区间施工区段划分图

图3.2-2 东段明挖区间施工区段划分图

图5-2车站主体施工区段划分图

图5-3东段明挖区间施工区段划分图
2)出入口与主体结构之间设变形缝，缝宽20mm。
3)施工中，施工缝处受力钢筋的接头应优先采用焊接或机械连接，且在施工缝处须留足规定的钢筋搭接（焊接）长度，并应相互错开，保证在同一截面上钢筋的接头不超过钢筋总面积的50%。
5.2施工顺序安排
根据车站的结构特点结合我单位施工经验，西明挖区间主体结构施工计划时间为2017年9月19日～2018年1月13日。结构施工段平均长18.1米，每段分3次浇筑完成。底板施工10天，其中垫层及防水施工2天；侧墙每段施工10天，其中三角支架及模板安装3天；顶板施工10天，其中盘扣架搭设及模板安装3天。
东明挖区间主体结构施工计划时间为2017年10月9日～2018年3月3日。结构施工段平均长20米，每段分2次浇筑完成。底板施工10天，其中垫层及防水施工2天；侧墙顶板施工10天，其中盘扣架搭设及模板安装3天。
结构施工顺序如下：
表5-1西明挖区间主体结构施工顺序表
序号
项目名称
施工顺序
1
施工总长
127m
2
区段
西1区
西2区
西3区
西4区
西5区
西6区
西7区
3
顺序

4
里程
SK29
+222.620~
+238.120
SK29
+238.120~
+254.620
SK29
+254.620~
+272.120
SK29
+272.120~
+289.620
SK29
+289.620~
+310.620
SK29
+310.620~
+330.620
SK29
+330.620~
+349.620
5
区段长度
15.5m
16.5m
17.5m
17.5m
21m
20m
19m
表5-2东明挖区间主体结构施工顺序表
序号
项目
名称
施工顺序
1
施工
总长
240.78m
2
区段
东
1区
东
2区
东
3区
东
4区
东
5区
东
6区
东
7区
东
8区
东
9区
东
10区
东
11区
东
12区
3
顺序

4
里程
SK29
+534.240~
+554.240
SK29
+554.240~
+574.240
SK29
+574.240~
+594.240
SK29
+594.240~
+614.240
SK29
+614.240~
+634.240
SK29
+634.240~
+654.240
SK29
+654.240~
+674.240
SK29
+674.240~
+694.240
SK29
+694.240~
+716.240
SK29
+716.240~
+738.240
SK29
+738.240~
+757.240
SK29
+757.240~
+775.020
5
区段
长度
20m
20m
20m
20m
20m
20m
20m
20m
22m
22m
19m
17.78
车站主体结构施工顺序按照图5-2A划分为21仓，由9区、1区向马道合拢进行顺筑施工。
5.3车站主体结构施工工艺流程
底板下防水层、下部边墙防水层施工
基坑清理、整平、夯实，主体结构准备
接地网、垫层施工
底板施工
拆除基坑支撑，搭设支架、模板
施工边墙防水层
拆除第1道基坑支撑
顶板、顶纵梁施工
回填土（含恢复管线）、恢复地面
顶板防水层、保护层施工

中隔墙、柱、侧墙施工

图5-2 车站主体结构施工流程图
6 结构工程施工方法
6.1单段施工步序
结构由下至上顺作法施工，车站主体结构施工步序如表6-1，钢支撑的架设和具体拆除方法见《钢支撑安拆专项施工方案》，模板及支撑架搭设及拆除见《三江口站高大模板及支撑体系安全专项施工方案》。

表6-1 车站主体结构施工步序图（标准段）
步 序
图 示
说 明
第一步：接地网施工

1：接地网在车站底板垫层下的埋设深度不小于0.6m；
2：若底板垫层底部标高有变化，仍保持0.6m的相对关系。
第二步：垫层施工

1：采用人工开挖一次成型，避免二次开挖扰动原状地基；
2：垫层施工注意保护好接地网。
第三步：底板及部分侧墙施工

1：底板防水层及部分侧墙防水层施工；
2：施作底板，底梁及部分侧墙的钢筋及模板；
2：浇筑底板，底梁及0.3m高侧墙混凝土。
第四步：剩余侧墙及柱施工

1：施作侧墙防水层；
2：施作侧墙及柱的钢筋及模板；
3：侧墙及柱混凝土在页脚上0.3m处开始浇筑。
第七步：顶板及部分侧墙施工

1：剩余侧墙防水施工；
2：剩余侧墙、顶板钢筋安装，模板及支撑搭设；
3：剩余侧墙、顶板混凝土浇筑。
第八步：顶板覆土及内部结构施工

1：顶板防水施工，覆土并恢复地面；
2：进行内部结构施工。
6.2接地网施工
(1)在每段基坑开挖至距基底设计高程时，测放出水平接地体位置，开始进行接地网施工。具体施工方案见《综合接地施工方案》。
(2)综合接地装置由垂直接地体及水平接地体构成，并经接地引出线引出，同时应预留接地网与结构钢筋相互连接的条件。
(3)将水平接地体直接放入沟槽底部并按要求进行焊接。
(4)需向敷设完接地体的沟槽、孔洞中填充降阻剂时，应使降阻剂与接地体充分接触，回填低电阻率素土应分层夯实。采用物理降阻剂，严禁采用化学降阻剂。
(5)接均采用热熔焊，保证牢固、无虚焊。接地网施工时，以尽量减少接地体的连接点为宜。
6.3垫层施工方法
（1） 垫层浇筑前及结构施工期间，将地下水位降至垫层底以下大于2.0m。并注意井管的保护。
（2） 车站开挖至基底设计高程以上20～30cm时首先施工接地网，然后再用人工进行基底清理，避免扰动原状土。施工段两侧设截水沟和集水坑，防止基底浸泡变软。
（3） 灌注前认真检查、核对接地网线。采用商品砼泵送入模，振捣密实，连续浇注。
（4） 因为底板直接在已做好的垫层上施工，所以为给底板施工创造条件，在垫层施工时注意以下几点：
机械开挖尽量一次成型，避免二次开挖扰动原状地基、增加回填数量和施工难度。
垫层向底板施工分段外延伸2.0m以上。
（5） 根据预先埋设的标高控制桩控制垫层施工厚度满足设计要求，并及时收面、养生，确保垫层面无蜂窝、麻面、裂缝，垫层施工允许偏差按下表执行。
表6-2 垫层允许偏差
序号
项 目
允许偏差（mm）
检查频率
检查方法
范 围
点 数
1
厚度
+30 ， -20
每施工段
≥4
尺量
2
高程
+5 ， -10
10m
≥4
水准仪量
6.4底板施工方法
（1）车站底板、部分边墙紧随垫层、底板防水层之后施工。
（2）车站底板及页脚钢筋及砼施工：
钢筋在地面加工制作好后，吊入基坑内绑扎，焊接质量、搭接长度、机械连接满足设计及规范要求，钢筋经监理工程师检查合格后安装堵头模板、各种预埋件、预留孔；并经检查、核对无误后浇注底板砼。采用商品砼泵送入模，插入式振捣棒振捣，分层、分段对称连续浇注。

图6-1 西侧明挖区间主体结构施工图

图6-2 车站主体施工图

图6-3 东侧明挖区间主体施工图
6.5侧墙施工方法
（1）找平层施工
西侧明挖区间及东侧明挖区间端头为SMW工法桩，侧墙施工前应进行找平层施工。先对围护结构渗漏进行认真堵漏或引排处理，同时施作侧墙防水层，满足要求后施工。车站设计为全包防水，为保护防水板，在围护结构内表面作砂浆找平层。
车站及东明挖区间两侧为放坡开挖，无需施工找平层，直接施工侧墙，再进行防水层施工。
（2）车站侧墙施工
1)侧墙采用复合模板，根据一次浇筑的范围进行拼接，采用在模板内侧加斜撑的方法进行加固，模板支撑系统采用三角架支撑。模板与支架系统进行受力检算，确保支撑系统强度、刚度、稳定性满足施工要求（具体见《三江口站高大模板及支撑体系安全专项施工方案》）。

图6-1 侧墙及腋角支撑示意图
2)在施工接缝处设立快易收口网而形成粗糙表面，凿除浮浆，为下次砼灌注提供非常理想的结合面。收口网设立要牢固，避免因超重物挤压损坏；
3)泵送砼入模，分层分段对称浇注至设计标高。振捣采用插入式振捣棒，保证侧墙砼振捣密实；
4)钢筋在地面加工，在基坑内绑扎，钢筋安装完之后安装模板。
5)盾构与端墙接口处的预留孔模板与支架体系图6-2。

图6-2 盾构与端墙接口处的预留孔模板与支架体系
6.6结构立柱施工方法
（1） 在结构底板施工完后进行结构立柱施工。
（2） 立柱模板采用木模板拼装，人工进行立模；模板四周采用钢管斜撑，并和模板紧密连接保证模板稳定，如图6-3柱模支撑示意图；
（3） 钢筋在地面加工，在基坑内绑扎，钢筋安装完之后安装模板。
（4） 泵送砼入模，分层浇注至设计标高。采用插入式振捣棒，保证砼密实。

图6-3 柱模支撑示意图
6.7顶板、梁施工方法
（1） 顶板、梁模板与支架系统
板、梁模采用在方木上铺胶合板，利用满堂红钢管支架支撑，模板与支架系统进行受力验算，确保支撑系统强度、刚度、稳定性满足施工要求（详见《三江口站高大模板及支撑体系安全专项施工方案》）。为了保证结构净空高度，在板、梁立模的时候将立模标高提高2cm作为板预留沉降量，并沿纵向和横向设置预留上拱度，规范规定起拱高度宜为跨度1/1000～3/1000，这里暂定为4cm，具体起拱值根据不同跨度和现场情况可稍做调整。模板按设计预留上拱度，支架在顶板达到设计和规范强度后拆除，避免板体产生下垂、开裂，施工中，对支撑系统所用的钢管、木材、脚手架质量经常进行检查，有质量隐患的及时修补或淘汰。
（2） 钢筋在地面加工，在基坑内绑扎，钢筋安装完之后安装模板。
（3） 采用泵送砼，分层分段对称浇注。顶板砼终凝之前做好压实、提浆、抹面工作。
（4） 对于浇注后的中空中板，由于中空面积较大，在中板达到设计强度之前，采取在中空部位增设临时钢管支撑的办法来保证中板不被损坏。

图6-4 车站结构梁支撑示意图
6.8盾构洞门环的安装方法
（1） 车站与盾构区间隧道接口部位的盾构进出洞部位，在端墙内预埋盾构环，在结构端墙施工时一并安装。
（2） 在盾构井结构单元底板混凝土浇筑完成后，在盾构井端墙上进行盾构环位置的精确放样，伴随端头井侧墙结构混凝土模板工程的施工，根据放样位置，将加工好的盾构环分六片，用吊机依次下放入工作井，分段栓接拼装成环。
（3） 盾构钢环下井前在地面预拼装，检验钢环的加工精度及焊接质量，并校正盾构圆环。盾构环经检查验收满足要求后再用于施工。
（4） 拼装完成的盾构钢环与结构混凝土模板固定牢靠，复测安装精度满足相关规范要求后进行侧墙混凝土浇筑，埋入侧墙混凝土结构。在浇筑混凝土过程中采取麻布堵塞等措施防止浆液进入载丝螺孔内。
（5） 盾构机进出洞前，在预埋好的环板上依次安装环形密封橡胶带、固定环板及扇形压板，最后拧紧螺栓。
6.9内部结构施工
内部结构系站台板、电梯井、砼结构风管及楼、扶梯等组成。
（1）站台板施工
站台板安排在主体结构施工完成后，进行站台板的施工。站台板结构采用分段分部施工，施工分三段。第一部分为支撑墙施工，第二部分为板体施工。站台板施工方法：
1)模板采用木模板，局部采用木模配套。支撑体系采用钢管支架，墙体加固使用穿墙螺栓。
2)结构钢筋加工在加工房内按设计加工成型，运送至现场绑扎。底板施工时预留站台板钢筋，预留钢筋涂刷水泥浆进行防锈保护，并设护栏围蔽保护。
3)采用混凝土输送泵灌注入模，设专人捣固。板面混凝土初凝后，进行压实、抹面，终凝后用湿麻袋覆盖，定时洒水养护。
（2）电梯井、砼结构风管及楼、扶梯施工
车站内电梯井、砼结构风管、楼梯和扶梯安排在主体结构施工完后组织施工，其施工方法与主体相同。楼梯施工时需注意：浇注踏步砼时须从底部向上逐层施工。
7 结构工程施工技术措施
7.1模板工程施工
