地下连续墙工程施工方案培训资料.docx

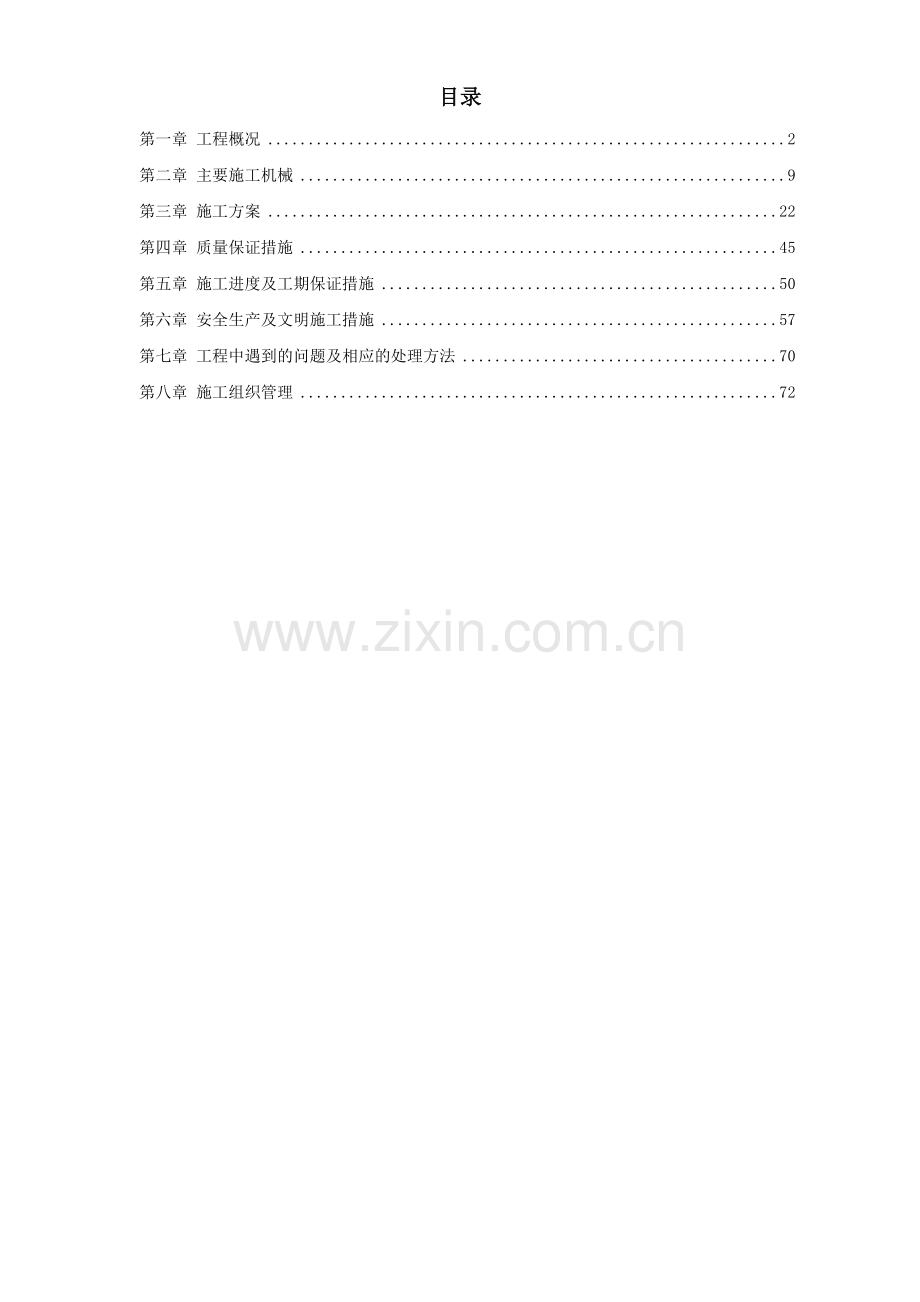

目录
第一章 工程概况 2
第二章 主要施工机械 9
第三章 施工方案 22
第四章 质量保证措施 45
第五章 施工进度及工期保证措施 50
第六章 安全生产及文明施工措施 57
第七章 工程中遇到的问题及相应的处理方法 70
第八章 施工组织管理 72

工程概况
1.1 工程概述浙江凯喜雅大厦工程位于杭州市体育场路与青龙街交界处西南侧。
拟建工程总建筑面积约为38525.84m2。建筑物地上24 层，地下3 层，设计±0.000 标高相当于绝对标高7.950m。该工程桩基础采用钻孔灌注桩形式；基坑围护工程采用800mm 厚地下连续墙结合三道钢筋混凝土内支撑作为挡土结构和防渗帷幕；地下连续墙作地下室外墙，即“二墙合一”；基坑开挖深度为14.25m、13.9m、13.55m 及13.0m， 局部电梯井范围最深处为17.150m。
1.2 与本工程项目有关单位建设单位（业主）：浙江凯喜雅房地产开发有限公司设计单位：浙江省建筑设计研究院监理单位：杭州市建设工程监理有限公司地质勘察单位：杭州市勘测设计研究院质量监督机构：杭州市建筑工程质量监督站工程监测单位：华东勘测设计研究院
1.3 工程地质
1.3.1 地形及标高施工场区地势基本平坦，本工程±0.000 标高相当于绝对标高7.950m。
1.3.2 场地岩土层的构成和特征
根据杭州市勘测设计研究院提供的《浙江凯喜雅商务大厦工程勘察报告》显示，本工程在勘测深度范围内地层主要可分为8 大层23 亚层，自上而下描述如下：
①-1 杂填土：灰褐色、湿、松散。表层为40~50cm 的水泥地坪及机床基础，场地东南侧水泥地坪下还有一层40~50cm 的水泥地块。充填物以砂质粉土为主，混30%~40% 的砖瓦碎块石。层厚约1.10~3.60m 左右，层底标高在3.84~6.33m 之间。
①-2 有机质填土：灰黑色、饱和、松软。含较多有机腐植物、螺壳及碎石，主要分布在场地西侧。层厚约0.80~3.40m 左右，层底标高在2.93~5.13m 之间。
①-3 素填土：灰褐色、饱和、松散。含少量砖瓦碎石，填充物以黏质粉土为主。层厚约0.6~2.90m 左右，层底标高在2.37~5.29m 之间。
②砂质粉土：灰黄色、饱和、稍密~稍密+， 含云母碎屑及铁质结核，局部夹薄层黏质粉土，具层理状。层厚约0.40~2.80m 之间，层底标高在2.57~0.99m 之间，在场地局部地区缺失。
③-1 砂质粉土混粉砂：浅黄色、饱和、中密。含云母碎屑及铁质结核。层厚约2.0~6.80m，层底标高在-3.79~0.30m 之间，全场地分布。
③-2 砂质粉土：黄灰色、饱和、中密。含云母碎屑及铁质结核，局部夹薄层粉砂。层厚约1.40~5.40m 左右，层底标高在-7.73~2.63m 之间，全场地分布。
③-3 粉砂：黄灰色，饱和，中密。含云母碎屑及铁质结核，局部为细砂。层厚约1.5～7.90m，层底标高在-10.97~-6.90m 之间，全
场地分布。
③-4 黏质粉土：灰色、饱和、稍密。含有机质及云母碎屑。层厚约1.10~3.10m 左右，层底标高在-12.27~-7.89m 之间，全场地分布。
③-5 黏质粉土夹粉砂：灰色、饱和、流塑。含云母碎屑。少量贝壳屑、中砂及小砾石。层厚约0.70~2.80m ，层底标高在-13.17~-10.91m 之间，在场地局部区域内缺失。
④-1 淤泥质粉质黏土：灰色、饱和、流塑。含有机质及云母，局部夹0.1~0.3cm 厚的粉土薄层。层厚约1.30~4.50m，层底标高在-16.97~-13.44m 之间，全场地分布。
④-2 淤泥质粉质黏土夹粉砂：灰色、饱和、流塑。含有机质腐植物，多粉土薄层。层厚约1.30~5.70m， 层底标高在-22.07~-16.06m 之间，全场地分布。
④-3 淤泥质粉质黏土：灰色、饱和、流塑。含云母片、植物碎屑及粉质结核。层厚1.0~5.60m，层底标高在-22.37~-17.56m 之间， 在场地局部区域缺失。
⑤-1 黏土：灰绿~褐黄色、饱和、软塑。含铁锰质，含少量植物碎屑，略带粉质。层厚约0.70~3.50m， 层底标高在-24.16~-18.11m 之间，在局部地区分布。
⑤-2 粉质黏土：褐黄色、饱和、可塑、含铁质结核、少量粉土薄夹层。层厚约1.80~5.70m， 层底标高在-26.57~-22.54m 之间，全场地分布。
⑤-3 灰色黏土：灰色、饱和、软塑。含少量植物碎屑及铁锰质，略带粉质。层厚约0.80~5.70m，层底标高在-29.27~26.60m 之间，全场地分布。
⑤-4 粉质黏土：灰褐色，饱和，可塑~硬塑。含少量植物碎屑及云母碎屑。层厚约1.30~6.20m， 层底标高在-34.59~-29.40m 之间，全场地分布。
⑥灰色粉质黏土：灰色、饱和、流塑~软塑。含有机腐植物。层厚约0.40~5.0m， 层底标高在-35.17~-31.4m 之间，在场地局部区域内缺失。
⑦-1 含砂粉质黏土：黄灰色、饱和、稍密或软塑状，含铁质结核及少量砾石。层厚约0.20~2.90m，层底标高在-35.39~-32.10m 之间，仅在局部区域出露。
⑦-2 粉砂混细砂：灰黄色、饱和、中密。云母碎屑、铁质结核及少量砾石。层厚约0.50~2.50m，层底标高在-36.59~-32.31m 之间，在场地局部区域缺失。
⑦-3 圆砾混卵石：灰黄色或灰色、湿、中密~密实。卵石与砾石含量占全重的60%左右，其中粒径3.0~5.0cm 的占全重的40%，个别粒径达8cm，0.2~2.0cm 砾石占全重的15%，亚圆～圆状，成分以石英砂岩为主，磨圆度好，填充物以中粗砂和细砂为主。层厚约
3.50~12.80m 左右，层底标高在-44.04~-39.13m 之间，全场地分布。
⑧-1 全风化基岩：紫红夹绿白色，饱和。原始结构清晰，结构破坏呈松散土状。层厚约0.80~3.90m，层底标高在-44.20~-42.47m 之间，局部分布。
⑧-2 强风化蚀变安山玢岩：紫红色及灰绿色，矿物成分已显著风化变质，岩石结构大部分破坏，易钻进，岩芯呈短柱状、碎块状，手掰易开，局部夹中等风化岩块。层厚约0.50~9.70m，层底标高在-52.17~-43.10m 之间，全场地分布。
⑧-3 中等风化蚀变安山玢岩：紫红色夹灰绿色，部分矿物成分已改变，组织结构有所破坏，动探不易贯入，岩芯可掰断，剥落呈碎块状，锤击声沉闷，且易击碎，天然状态下，整体强度尚高，但岩芯取出后，强度变弱，致使天然单轴抗压强度不是很高。
1.3.3 场地水文地质条件
勘测时在拟建场地见有一层地下水，性属潜水，当时在钻孔和触探孔内测得其水位在地表下0.70~1.75m，相当国家高程的5.46~6.33m 之间。根据对水质报告的分析，场地地下水对混凝土结构及对混凝土结构中的钢筋均无腐蚀性。
1.4 场地条件
1.4.1 临近建筑物
根据现场察看，拟建工程北侧紧邻体育场路，原有10 层楼予以保留，东邻青龙街，南侧为幸福人家住宅小区。工程建设范围内的建（构）筑物已拆除。
1.4.2 交通情况
由于拟建工程位于体育场路上，而体育场路是主要的交通干道，所以在工程施工时，应充分考虑到体育场路交通流量大而密集的特点，还应考虑青龙街的人流和车流情况，在保证各干道正常运行的情况下力求保持道路交通基本正常。
1.4.3 施工水电
施工用水为DN100mm 水管，在场地北侧；施工用电400kVA， 场地东北角。
1.5 施工难点及对策
1.5.1 施工难点
（1）本工程规模较大，工期紧，涉及领域多，综合性强，工程质量要求高，工程结构复杂，邻边建（构）筑物多，给施工带来较多困难，增加了技术难度。
（2）现场地质条件复杂
本工程主要地基土为填土，砂质粉土和粉质黏土。填土层组成复杂，性质松散，砂质粉土强度高，但渗透性强，给地下墙成槽稳定及基坑稳定带来不利的影响。
（3）交通繁忙
本工程附近建（构）筑物密集，体育场交通流量大，另外还必须青龙街交通畅通，给施工中的交通运输增加了难度。
（4）场地狭小
本工程施工场地狭小，地下连续墙距北侧10 层楼及西侧、南侧住宅楼距离都很近，这都给施工组织带来难度。
（5）环境保护要求高
由于工程地处闹市区，所以施工期间必须高度重视环境保护问题（特别是控制施工噪声及施工粉尘），采取切实可行的环境保护措施把本工程搞成爱民工程和文明施工的样板工程。
1.5.2 克服困难的对策
针对上述施工难点和大量现场实地调查而收集的资料进行研究，并结合我公司多年类似工程的施工经验，拟采取以下对策克服施工困难。
（1）因地制宜进行施工
尽快创造出现场施工条件，并根据实际情况因地制宜见缝插针地安排施工，抓紧时间完成本工程施工任务。
（2）采用优质膨润土，比常规泥浆提高一个档次，确保成槽过程中土体稳定。
（3）制定切实可行的交通组织措施，在对体育场路及青龙街的交通状况进行实地调研，并向道路、交通管理部门请教商议的基础上，制定切实可行的交通组织措施，将主出入口设在体育场路与青龙街交叉口，次出入口设在场地东南角。
（4）在工程施工过程中，采用一系列环境保护管理手段，严格控制环境污染，尽可能减小施工对周围环境的干扰，把本工程建设成爱民工程和文明施工的样板工程。
1.6工程概况
（1）本工程地下连续墙总延长约为270m，墙体厚度为800mm， 共计51 幅，墙顶标高为-2.900m，墙底标高为-26.00m（局部为-23.70， -30.00m）。地下墙墙体混凝土强度等级为C35，混凝土抗渗等级0.8MPa。
（2）本工程地下连续墙即是基坑挡土结构和防渗帷幕，又兼作地下室外墙，即“二墙合一”。
（3）地下墙墙段之间的接头采用十字钢板抗剪防水接头。
（4）本工程地下墙施工结束后需进行注浆加固墙底土体，注浆量及注浆的有关参数应根据现场实际情况，由甲方、设计、施工及监理等单位共同确定。
二、主要施工机械
本章节主要叙述在地下连续墙、墙底注浆加固工程中施工设备的配备情况及管理措施。
主要施工机械
2.1 地下连续墙施工设备
2.1.1 导墙施工（见表2-1）
导墙施工表
2-1
序号
工具（设备）名称
规格（型号）
单位
数量
备注
1
挖土机
0.6m3
台
1

2
自卸车
8t
辆
1

3
木工机床
3kW
台
1

4
切割机
3kW
台
1

5
手推车
双轮
辆
5

6
切割机
电动
台
1

7
插入式振动器
电动
台
3

8
软管

根
8

9
铁锹

把
12

10
铁锤

把
4

11
污水泵

只
1

2.1.2 泥浆系统（见表2-2）
泥浆系统表2-2
序号
名称
规格（型号）
单位
数量
备注
1
天平秤

台
1

2
磅秤
100kg
台
1

3
泥浆生产系统
自制
套
1

4
泥浆取样器
自制
只
2

5
泥浆输送管
D100
m
250

6
泥浆泵
7.5kW
台
15

7
空压机
6m3
台
1

8
旋流除渣器
600 型
只
4

9
双层振动器
2DD-918
只
2

2.1.3 钢筋笼制作（见表2-3） 钢筋笼制作表2-3
序号
名称
规格（型号）
单位
数量
备注
1
钢筋切断机
GJ40A
台
1

2
钢筋弯曲机
GW40
台
1

3
钢对焊机
VN1-125
台
1

4
电焊条
J422、J502
t
20
暂估
5
电焊机
BX-300
台
10

2.1.4 成槽（见表2-4）
成槽表2-4
序号
名称
规格（型号）

单位
数量
备注
1
成槽机
利勃海尔HS843HD

台
1

2
自卸车
斯太尔

辆
1
场内短驳
3
超声波测壁仪

台
1

4
测绳
50m

付
6

5
钢板
4m×6m

块
5

6
潜水泵

台
3

2.1.5 钢筋笼吊放（见表2-5）
钢筋笼吊放表2-5
序号
名称
规格（型号）
单位
数量
备注
1
吊车（主机）
100t
辆
1

2
吊车（副机）
50t
辆
1

3
40t 铁扁担

根
1
主吊用
4
25t 铁扁担

根
1
副吊用
5
单门滑轮
20t
只
2
主吊用
6
单滑轮
20t
只
2
副吊用
7
千斤
φ36.5×8m
根
2
40t 铁扁担
8
千斤
φ36.5×8m
根
2
25t 铁扁担
9
千斤
φ32.5×18m
根
2
主吊点用
10
千斤
φ32.5×9m
根
2
主吊接长
11
千斤
φ21.5×18m
根
2
副吊点用
12
千斤
φ16×8m
根
2
40t 主吊位移
13
千斤
φ16×8m
根
2
40t 吊钢板
14
卸甲
16t
只
16

15
卸甲
9t
只
12
两只备用
16
卸甲
10.7t
只
6

17
断丝钳

把
2

18
回绳

把
1
吊钢筋笼
19
钢丝
12 号
kg
25

2.1.6 水下混凝土（见表2-6）
水下混凝土表2-6
序号
名称
规格（型号）
单位
数量
备注
1
混凝土浇筑架

架
2

2
导管
φ250
m
180

3
电箱
400A
只
2

4
照明电箱
100A
只
4

5
漏斗

只
4

6
测绳
50m
付
6

7
回收浆泵
7.5kW
台
2

8
抗压试块模子
150mm×150mm
组
12

9
抗渗试块模子

组
12

10
夹具

套
4

11
坍落度筒

只
2

12
千斤（月牙环）

根
4
浇筑架用
2.1.7 接头处理（见表2-7）
接头处理表2-7
序号
名称
规格（型号）
单位
数量
备注
1
顶升架
200t
台
2

2
刷壁器

台
1

3
千斤
φ16mm×6m
根
4
吊顶升架
4
千斤
φ25.4mm×35m
根
2
吊刷壁架
5
千斤
φ21.5mm×40m
根
2
吊泵用
6
泵吸系统

套
1

7
锁口管

m
80

8
千斤
φ25.4mm×2m
根
4
吊锁口管
9
顶拔销

根
8

10
连接锁

只
48

11
油泵

只
4

2.2 墙底注浆加固施工设备（见表2-8） 墙底注浆加固施工设备表2-8
2.3 主要测量设备（见表2-9） 主要测量设备表2-9
2.4 机械设备管理措施
2.4.1 机械设备调度和管辖
序号
设备名称
规格（型号）
单位
数量
备注
1
注浆机
SGB6-10
台
1

2
搅拌机
UJ-3
台
2

3
灰浆机
UB-3
台
1
墙底加固
4
卧式离心机
JO-32
台
1

5
比重计
600
台
1

6
泥浆管
600
M
200

序号
设备名称
规格（型号）
单位
数量
备注
1
全站仪
GT-311
台
1
±2mm
2
水准仪
S3
台
2
±3mm
3
经纬仪
J2
台
1
2＂
4
钢卷尺
50m
把
2

5
钢卷尺
5m
把
6

6
测绳
50m
根
20

7
抗压模子
150mm×150mm× 150mm
组
12
每组3 只
8
抗渗模子

组
4
每组6 只
9
坍落度筒

只
2

10
压力表

只
6

11
泥浆测试仪

套
1

12
PH 试纸

本
6

13
比重计

只
1
搅拌桩、注浆
（1）制定机械设备使用的最优方案，采用先进的施工机械来投入施工。根据工程占地面积、工程量、工程特点、施工需要等具体情况选择施工机械并合理布置。
（2）施工机械设备进入施工现场安装位置应与施工现场的场布图所示意的位置相符。
（3）施工机械设备的安装、拆卸必须根据原有生产厂的规定，按机械设备施工组织设计的技术方案和安全作业技术措施，由专业队伍的（组）人员在队（组）长的负责统一指挥下进行，并要有技术和安全人员监护。
（4）大型施工机械设备的安装完毕后，必须经调试、试运转，并经施工现场负责人对设备进行验收合格签证，在设备明显处挂上“验收合格”牌，“机械性能”牌后方可投入施工生产运行。
2.4.2 施工机械的资料管理
建立施工现场的机械设备使用台帐，以检测机械设备在施工现场的安全运行是否处于受控状态。台帐有下列几方面的内容：
（1）大型施工机械的施工组织设计资料，包括大型施工机械的安装和拆卸的技术方案和安全作业的技术措施。
（2）机械调配的租赁使用协议书或合同书。
（3）机械设备安全生产的责任协议（出租与承租双方）。
（4）大型施工机械设备安装调完毕的验收书。
（5）特殊工种作业人员（机组的机操工、驾驶员、起重工和指挥员）的登记名册。
（6）机组人员上岗操作的安全技术交底书。
（7）机械设备定期检查资料和设备隐患整改单以及整改情况记录。
（8）设备的运行台时、班次的签证单。
2.4.3 机械设备的使用和维护
（1）机械设备方确保以完好的机械设备提供给施工现场使用。带“ 病”的机械设备及缺少安全装置或安全装置失效的机械设备不得进入施工现场。
（2） 施工现场负责为机械设备进入现场作业而提供道路、水电、临时机棚或场地等必需的条件，并消除对机械设备作业妨碍或不安全
因素，需夜间作业的设置充足的照明。
（3）机械设备进入现场的作业点后，施工技术人员向机械操作人员进行施工任务及技术措施的书面交底。
2.4.4 大型机械设备的安装
（1）大型施工机械的设备进入施工现场安装位置与施工现场的场布图所示意的位置相符，起重机不靠近架空输电线，如限于现场条件必须在线路近旁作业时，采取安全保护措施后方作业。
（2）大型施工机械设备的安装、拆卸根据原有生产厂的规定，按机械设备施工组织设计的技术方案和安全作业技术措施，由专业队伍的队（组）人员在队（组）长的负责统一指挥下进行，并有技术和安全人员监护。
（3） 大型施工机械设备安装完毕后，调试、试运转和安装队（组）负责人、机组负责人、技术员、安全员会同施工场负责人及有关部门负责人对设备进行验收检查。经验收合格签证后，在设备明显处挂上“验收合格”牌，“机械性能”牌方可投入施工生产运行。
2.4.5 小机械的管理
1. 手持电动机具
（1） 单独安装漏电保护器；
（2） 防护罩壳齐全有效；
（3）外壳有效接地或接零；
（4）橡皮电线不得破损。
2. 焊机
（1）有可靠的防雨措施；
（2） 一、二次线（电源、龙头）接线处有齐全的防护罩，二次线使用线鼻子；
（3）有良好的接地或接零保护；
（4）配线不得乱拉乱搭，焊把绝缘良好。
3. 乙炔发生器
（1）与明火距离大于10m；
（2）装有回火防止器；
（3）有保险、防爆膜，保险装置灵活可靠使用合理。
4. 气瓶
（1）各类气瓶有明显色标和防震圈，并不得在露天曝晒；
（2）乙炔气瓶与氧气瓶距离大于5m；
（3）乙炔气瓶在使用时装回火防止器；
（4）皮管用夹头紧固；
（5）操作人员持有效证上岗操作。
三、施工方案
本章节主要叙述地下连接墙、墙底注浆加固等工程施工方案。
施工方案
3.1 施工场地布置
本工程施工为确保文明施工、安全生产，为工地标准化管理创造良好的基础，我们经过现场踏勘，并对施工合等资料进行研究，结合工程特点，对各施工阶段分别编制施工现场平面布置图。详见附图1。
3.1.1 办公设备本工程办公和生活设施采用彩钢板活动房，建在场地北面。
3.1.2 施工设施布置
本工程采用商品混凝土，在施工过程中有多种机械设备同时交叉作业，因而需要合理布置场地，使整个施工过程有条不紊，为此我们作了周密的考虑和部署：
（1） 施工用水：从业主在施工现场北面提供的DN100 进水管直接接入施工现场，接口由66.6mm 管分两路沿基坑周边（围墙）一圈布置，并按每30m 一段设置一只水龙头子。另在东面、北面两大门口两侧各设置两只水龙头子，为大门保洁清扫专用。
（2） 施工用电：从东北面业主提供的400kVA 电源处沿围墙（过路沟）接出布置，总配电箱分两路沿围墙（过路沟）布置，工作电箱布置根据施工进度调整。为确保生产、生活用电互不影响，另分一路作为临时用电考虑。
（3） 现场沿地下墙内侧筑10m 宽混凝土路面，每隔20m 做过路沟。道路做法：基底层300mm 厚块石，上面铺50mm 石子，面铺厚200mm 混凝土（C20），加辅钢筋网片（φ12@500mm×500mm）。
（4） 沿施工道路内侧筑水排污系统。排污沟截面尺寸200mm× 300mm（宽×高）， 沿线均布六只集水池，容积为600mm×600mm× 1000mm（长×宽×高）用一皮砖砌，水泥浆粉刷工作面，外围填土并压实。
（5）在两出口处设汽车冲洗场，以保证出工地的汽车清洁。
（6）临时施工设施:
1）钢筋笼制作场钢筋笼制作场由钢筋加工棚、钢筋堆场和钢筋笼制作平台组成。钢筋笼制作平台面高出场地100mm，以防下雨雨水积集在平台上，影响施工进度和安全生产。钢筋加工棚详图、钢筋笼制作平台图见附图1。
2）泥浆系统泥浆系统由半埋式泥浆池、泥浆材料仓库、泥浆拌机械、泥浆分离设备、泥浆输送泵及泥浆循环管路结合而成。泥浆池详图见附图2。
3）临时集土坑因地下连续墙成槽作业时挖出的土方带有浆液和烂泥，直接装车外运会沿途滴漏，造成环境污染。为此，拟在工地上设置一个能容纳两幅地下墙土方的临时集土坑，用来临时收集成槽作业挖出的湿土，待沥干泥浆后，再驳外弃。
集土坑结构见附图3。
以上施工设施的具体位置见附图1。
3.2 施工准备
3.2.1 技术资料准备
（1）设计图纸、技术要求及图纸会审纪要；
（2）内部技术交底及会议纪要；
（3）做好轴线控制点及高程水准点；
（4）做好各种原材料试验工作。
3.2.2 施工现场准备
（1） 水、电到位。从现场提供的DN100 水源和400kVA 电源处，按场布接入各操作点；
（2）搭设好办公及生活设施，为施工人员进场创造条件；
（3）铺好施工道路和施工道路内侧的硬地坪；
（4）建好泥浆池、集土坑、钢筋笼加工平台；
（5） 施工导墙并组织成槽设备，起重设备及各种附属设备进场；
（6）组织合格的原材料进场并按场布要求堆放。
3.2.3 技术准备
（1）项目经理及主任工程师组织要关施工员、质安员以及主要工程施工人员进行技术资料和施工图纸的阅读，详细了解工程地质情况、工程特点和设计要求以及相关的规范要求。做好各种工程技术交底，形成文字记录，并详细编制各分项的作业计划。
（2）准备好各种施工所需的记录表格，按公司质量管理体系，建设方、监理方的要求做好各道工序的质量记录并及时签证。
（3）与设计单位保持联系，了解设计意图，以便施工中及时处理发生的问题。
3.3 施工方案编制依据
（1）浙江凯喜雅大厦深基坑围护工程施工合同。
（2）浙江凯喜雅大厦基坑支护施工图。
（3）浙江省大成建设集团有限公司施工工法。
（4）有关的规范。
3.4 地下连续墙施工方案
本工程地下连续墙总延长约270m， 墙体厚度为800mm， 深度分别为23.7m、26m 和30m， 接头采用十字钢板抗剪防水接头。由于本工程地质状况较差，砂性土层较厚，不利于成槽稳定。因此必须采取切实可行的施工方案确保地下墙正常施工。
3.4.1 地下墙施工平面布置见附图1。
3.4.2 地下连续墙施工流程图（见图3-1）

图3-1 地下连续墙施工流程图
3.4.3 地下墙施工槽段划分及施工顺序在施工前与设计联系，并根据工程的实际情况进行划分并取得设
计认可后方可进行施工，地下连续墙共分为51 幅，其中首开幅18 幅，连接幅10 幅，闭合幅23 幅。地下连续墙的施工顺序原则上先首开后闭合，先深幅后浅幅，施工流水安排总体上是从西向东，即B2-01、A1-01、A1-02、A2-01、A2-02、B2-01、B2-02、B3-01、B2-03、B1-02、B3-02……，具体施工流水视导墙制作和现场实际情况作适当调整。
3.4.4 主要施工工艺
1. 导墙施工
（1）墙施工放样导墙是地下连续墙在地表面的基准物，导墙的平面位置决定了地下连续的平面位置，因而，导墙施工放样必须正确无误码。1）施工测量坐标采用业主或设计指定的城市坐标系统或专用坐标系统。2）导墙施工测量通常采用导线测量法，各级导线网的技术指标应符合有关规定。
3）为了保证水准网能得到可靠的起算依据，并能检查水准点的稳定性，应施工现场设置三个以上水准点，点间距离以50~100m 为宜。
4）施工测量的最终成果，必须用在地面上埋设稳定牢固的标桩的方法固定下来。5）导墙施工放样必须以工程设计图中地下连续墙的理论中心线为导墙的中心线。6）应在导墙沟的两侧设置可以复原导墙中心线的标桩，以便在已经开挖好导墙沟的情况下，也能随时检查导墙的走向中心线。
7）放样过程中，如与地面建筑或地下管线有矛盾时，应与设计规划部门联系，施工单位不能擅自改线。
8）施工测量的内业计算成果应详加核对，由测量计算者和复核校对者二人共同签名，以免计算出错，导致放样错误。
9）导墙施工放样的最终成果应请施工监理单位验收签证，否则不准浇筑导墙混凝土。
（2）导墙施工注意要点1）在导墙施工全过程中，都要保持导墙沟内不积水。2）导墙沟侧壁土体是导墙浇捣混凝土时的外侧土模，应防止导
墙沟宽度超挖或土壁坍塌。
3）导墙的墙址应插入未经扰动的原状土层中。
4）现浇导墙分段施工时，水平钢筋应预留连接钢筋与邻接段导墙的水平钢筋相连接。
5）导墙是液压抓斗成槽作业的起始阶段导向物，必须保证导墙的内净宽度尺寸与内壁面的垂直精度达到有关规范的要求。
6）导墙立模结束之后，浇筑混凝土之前，应对导墙放样成果进行最终复核，并请监理单位验收签证。
7）导墙混凝土浇筑完毕，拆除内模板之后，应在导墙沟内设置上下两档、水平间距2m 的对撑，并向导墙沟内回填土方，以免导墙产生位移。
8）导墙混凝土自然养护到70%设计强度以上时，方可进行成槽作业。在此之前禁止车辆和起重机等重型机械靠近导墙。
技术要求，见表3-1。
技术要求表3-1
项目
允许偏差
使用仪器
导墙侧面垂直度
<5mm

轴线偏差
±10mm
经纬仪
墙顶标高偏差
<5mm
水准仪
导墙内净宽
840±10mm
直尺
垂直度
<1/150
直尺

（3）导墙的具做法及施工顺序1）导墙具体做法
先用挖机沿地下连续墙轴线方向开挖1.2m 宽，2m 深的沟槽，不足的地方采用人工修土，沟槽修好后，做10cm 垫层，再进行钢筋绑扎工作，采用φ10@150mm×150mm 双向通长配筋，其上部钢筋与施工道路配筋相连接，接下来进行立模，导墙净距要求达到83cm，垂直度要求小于1/150，中心线偏差小于1cm,制模达到要求后进行混凝土浇捣，要求边浇边振使混凝土密实，达到一定强度后方可拆模，并每隔2m 左右用方木撑牢，防止导墙变形。
（2）导墙的施工顺序
导墙施工顺序是从西往东进行，即先做西侧D-H 轴至D-C 轴、再做南侧D-1 轴至7 轴、北侧D-1 轴至7 轴、最后做东侧H 轴至D-A 轴，具体要看搅拌桩的施工进度情况。
2. 泥浆制造备及调整
（1）泥浆制备
根据本工程地资情况及我们十多年地下连续墙的施工经验，特别是总结了在杭州施工的几个地下连续墙的施工特点，泥浆配合比适用：
膨润土
8%~12%
高黏CMC
0.8%~1.2%
Na2CO3
1.5%~4%

泥浆在搅拌池搅拌均匀后泵入储浆池储存，新将需稳定24h 才能使用。具体配合比视施工实施情况作相应调整。新鲜泥浆的各项性能指标，见表3-2。新鲜泥浆的各项性能指标表3-2
项目
黏度（s）
相对密度（g/cm）
pH 值
含砂率（%）
指标
18~25
1.02~1.10
7~9
<2
（2）泥浆调整
回收浆在回浆池沉淀后，对指标仍优良的部分直接泵储浆池。对指示有所改变的部分在搅拌池调整后，再泵回储浆池。调整方法，见表3-3。
调整方法表3-3
检测项目
单位
范围
调整手段
黏度
s
30~40
加水和CMC
相对密度
g/cm3
1.05~1.25
加水
含砂率
%
4
加水或其他
pH 值

8~11
加水或其他
泥浆循环流程见图3-2。
——通常的泥浆流向——·——再生调剂的泥浆流向— — 特殊情下的泥浆流向----化学再生处理的分散剂流向====水或排碴的流向
①泥浆专用搅拌机
②化学再生处理专用搅拌机（主要用于分散剂的混合）
（P）泥浆循环泵
（3）泥浆施工管理
1） 各类泥浆性能指标均应符合国家规范和施工组织设计的规定，并需经采样试验，达到合格标准后方可投入使用。
2）成槽作业过程中，槽内泥浆液面应保持在不致外溢的最高液
位，暂停施工时，浆面不应低于导墙顶面30cm。
3）混凝土灌注结束时，污染严重的泥浆需泵入废泵池外运。
3. 槽段开挖
（1）成槽设备
根据本工程的地质特征和成槽要求，并结合我公司在耀江发展中心、杭州市解百商业城、利群大厦、浙二医院脑科中心、广利大厦、望湖时代广场等地下连续墙工程的实验经验，决定选用利勃海尔HS843HD 成槽机一台，并备用一台意大利产BH-7 成槽机作为本工程的成槽设备。
利勃海尔HS843HD 成槽机，是我公司1996 年从德国进口的，系目前世界上最先进的成槽设备：配有抓斗偏斜装置，可自动相对于抓斗外体偏斜达±2°，能更好地控制槽壁的垂直度，该成槽设备抓斗的切削刀具是用“HARDOX”材料加工而成的，可保证其工作寿命和挖掘的精确度；该设备在成槽过程中全电脑监控，所成槽段任何方向的偏斜都会显示在操作室内的显示屏上，提醒操作员及现场施工人员随时对成槽质量进行监控，并合理地进行处理，使施工质量更好，达到并超过设计、规范的要求。
（2）单元槽段的挖掘顺序
用抓斗挖槽时，要使槽孔垂直，最关健的一条是要使抓斗在吃土阻力均衡的状态下挖槽，要么抓斗两边的斗齿都吃在实土中，要么抓斗两边的斗齿落在空洞中，切忌抓斗齿一边吃在实土中。一边落在空洞中，根据这个原则，单元槽段在挖掘顺序为:
1)先挖槽段两端的单孔,或者采用挖好第一孔后,跳开一段躏再挖第二孔的方法,使两个单孔之间留下未做挖过的隔墙,这就能使抓斗在挖单孔时吃边均衡,可以有效地纠偏,保证成槽垂直度。
2）先挖单孔，后挖隔墙。因为孔间隔墙的长度小于抓斗开斗长度，抓斗能套往隔墙挖掘，同样能使抓斗吃吃力均衡，有效地纠偏，保证成槽垂直度。
3）沿槽长方向套挖
待单孔和间隔墙都挖到设计深度后，再洞槽长方向套挖几斗，把抓斗挖单孔和隔墙时，因抓斗成槽的垂直度各不同而形成的凹凸面修理平整，保证槽段横向有良好的直线性。
4）挖除槽底沉渣
在抓斗沿槽长方向套挖的同时，把抓斗下放到槽段设计深度上挖除槽底沉渣。
（3）挖槽机操作要领
1）抓斗出入导墙口时要轻放慢提，防止泥浆掀起波浪，影响导墙下面、后面的土层稳定。
2）不论使用何种机具挖槽，在挖槽机具挖土时，悬吊机具的钢索不能松驰，定要使钢索呈垂直张紧状态，这是保证挖槽垂直精度必需做好的关健动作。
3）挖槽作业中，要时刻关注侧斜仪器的动向，及时纠正垂直编差。
4） 单元槽段成槽完毕或暂停作业时，即令挖槽机离开作业槽段。
（4）挖槽土方外运
1）由于本工程地处市中心，不宜在白天外运土方，挖槽作业尺可能安排在夜间进行，一边挖槽出土，一边装车外运。
2）为了保证工期，使白天和雨天挖槽土方难以外运时也可进行挖槽作业，工地上设置一个能容纳两个施工槽段挖槽土方的集土坑，用于白天和雨天临时堆放挖槽湿土。
集土坑结构见附图3。
4. 槽段检验
（1）槽段检验的内容
1）槽段的平面位置。
2）槽段的深度。
3）槽段的壁面垂直度。
（2）槽段检验的工具及方法
1）槽段平面位置偏差检测用卷尺实测槽段两端的位置，两端实测位置线与该槽段分幅线之间的偏差即为槽段平面位置偏差。
2） 槽段深度检测用测锤实测槽段左中右三个位置的槽底深度，三个位置的均匀深度即为该槽段的深度。
3）槽段壁面垂直度检测利勃海尔成墙机随机配有电脑监测设备，可在成槽过程中随时监测槽壁状况并自动进行记录，记录中壁面最大凸出量或凹进量（ 以导墙面为扫描基准面）与槽段深度之比即为壁面垂直度，三个位置的平均值即为槽段壁面平均垂直度。
槽段垂直度的表示方法为：X/L。其中X 为壁面最大凹凸量、L 为槽段深度。
5.清底换浆
（1）清底的方法 清除槽底沉渣主要采用沉淀法。如沉淀法不能满足要求则采用置换法。 1）沉淀法
（A） 清底开始时间。由于泥浆有一定的比重和黏度，土渣在泥浆中沉降会受阻滞，沉到槽底需要一段时间，因而采用沉淀法清底只少要在成槽（扫孔）结束2h 之后才开始。
（B）清底方法。使用挖槽作业的液压抓斗直接挖除槽底沉渣。 2）置换法
（A）清底开始时间：置换法在抓斗直接挖除槽底沉渣不能满足要求之后进行，进一步清除抓斗未能挖除细小土渣。
（B） 清底方法：使用高压清孔泵，由起重机悬吊入槽，利用高压泵吸的方法吸除沉积在槽底部的土碴淤泥。
清底开始时，令起重机悬吊高压清孔泵入槽，到槽底深度，先在离槽底1~2m 处进行试吸，防止吸泥管的吸入口陷进土渣里堵塞吸泥管。
清底时，清孔泵要由浅入深，使清孔泵的喇叭在槽段全长范围内离槽底0.5m 处上下左右移动，吸除槽底部土碴淤泥。
（2）换浆的方法
换浆是置换法清底作业的延续，当清孔泵在槽底部往复移动不再吸出土碴，实测槽底沉碍厚度小于10cm 时，即可停止移动空气升液器，开始置换槽底部不符合质量要求的泥浆。
1）清底换浆是否合格，以取样试验为准，当槽内每递增5m 深度及槽底处各取样点的泥浆采样试验数据都符合规定指标后，清底换浆才算合格。
2）在清底换浆全过程中，控制好吸浆量和补浆量的平衡，不能让泥浆溢出槽外式让浆面低于导墙顶面30cm 以下。
6. 接头施工
（1） 接头采用十字钢板半刚性接头，该接头形式已在很多大型地下围护工程中成功运用，具有良好的止水效果，接头形式详见设计图。
（2） 成槽完成后进行刷壁，用刷壁器侧面的钢丝刷对已成墙的槽
