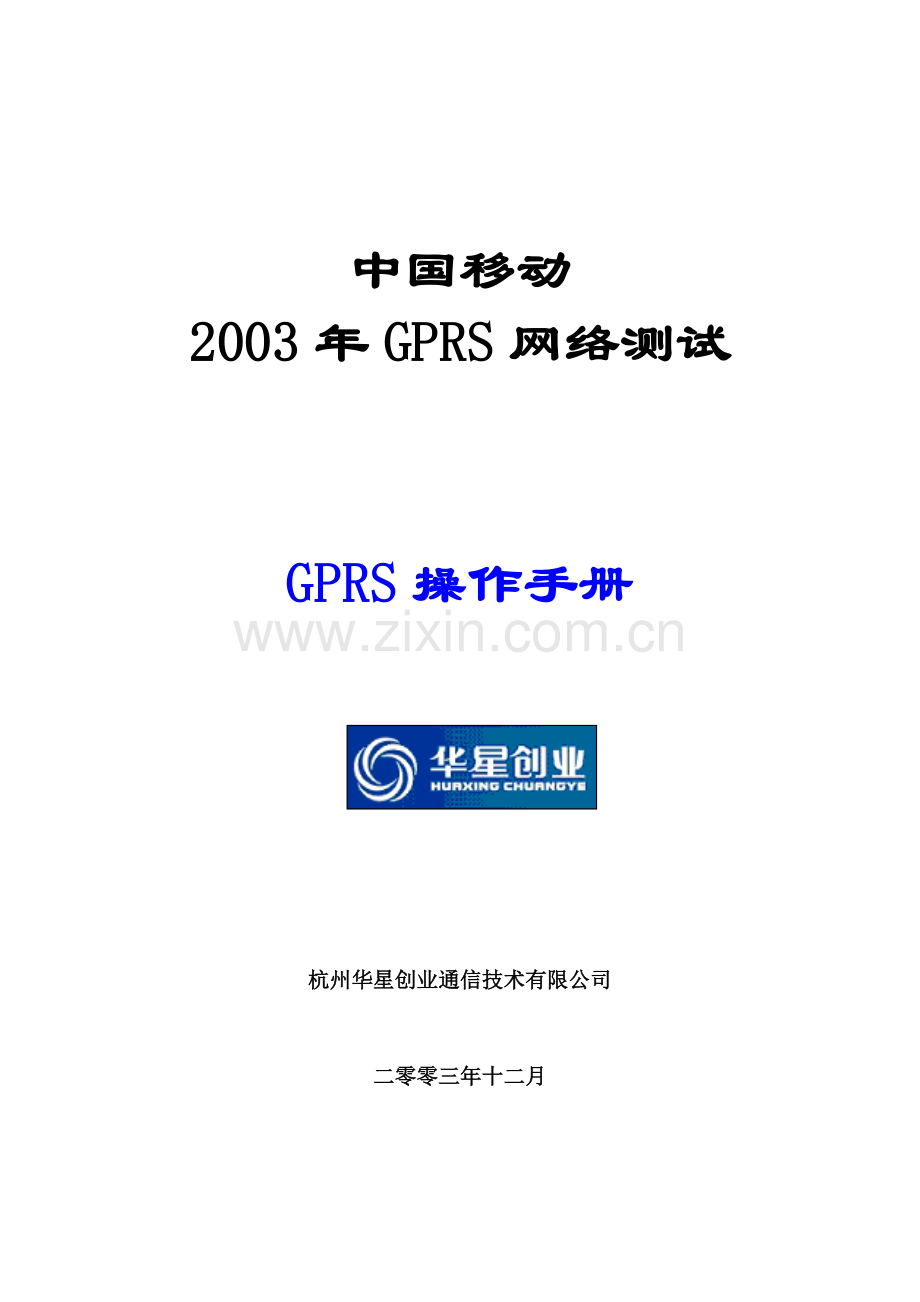

中国移动
2003年GPRS网络测试

GPRS操作手册

杭州华星创业通信技术有限公司

二零零三年十二月

GPRS拨号的安装及设置：

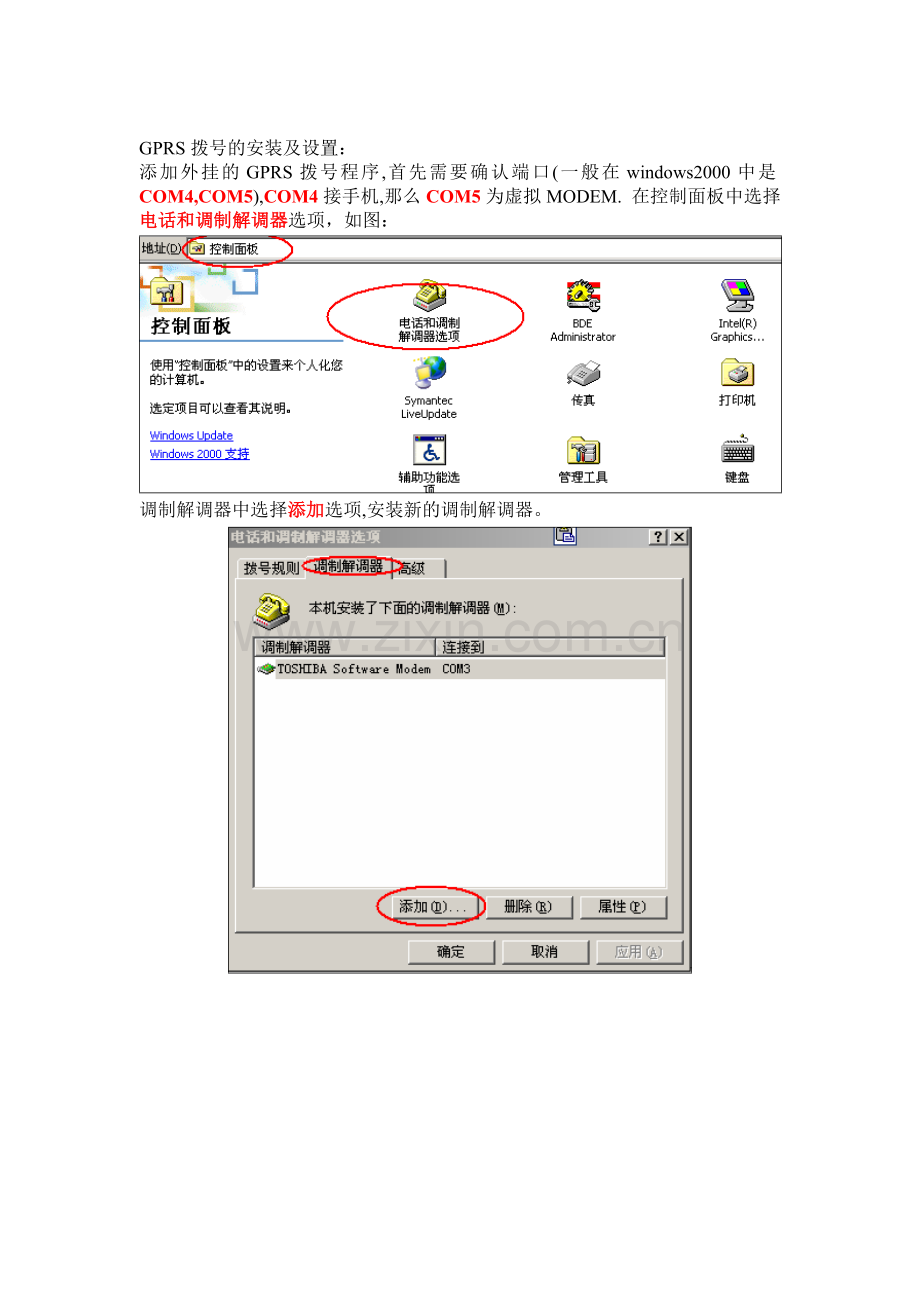

添加外挂的GPRS拨号程序,首先需要确认端口(一般在windows2000中是COM4,COM5),COM4接手机,那么COM5为虚拟MODEM. 在控制面板中选择电话和调制解调器选项，如图：

调制解调器中选择添加选项,安装新的调制解调器。

点击添加，出现下面对话框：

然后选中不检测调制解调器,我将从列表中选取,点击下一步,出现如下对话框：

在制造商中选标准调制解调器类型,型号标准19200 bps调制解调器,再点击下一步.选中调制解调器所要使用的端口(备注:连接SAGEM GPRS OT96双频测试手机为数据端口,另一端口为虚拟MODEM,选中一虚拟MODEM的端口就是所需要的端口.看端口要在我的电脑的属性中设备资源器的端口中看).如下图：

出现如下图：选择添加MODEM点击属性，在常规中的最大速率选为57600bps.

在MODEM中选高级，在高级中输入如下的字符串：

在控制面板，选网络和拨号网络连接选项，建立GPRS连接，如下图：

点击下一步，选中拨号到专用网络

在网络连接向导中选择此连接中要使用的设备选标准19200bps MDOEM

点击下一步，出现下面的对话框，在电话号码中输入*99#

点击下一步，出现下面的对话框：选所有用户使用此连接选项

点击下一步出现下面对话框，在连接名称中输入GPRS，点击完成，拨号建立完成。

在控制面板中选GPRS

GPRS拨号，点击右键，选属性，出现下面对话框：点配置，出现MODEM的配置，选最高速率为57600，其他选项默认。

在GPRS属性中选网络，在网络中点设置，把PPP中的设置都不选上，如图

手机设置：
（1） 手机为自动双频,选setband为inactive,在seriallinksetup选Data/TRACE ,速率为57600(Accessories 的Data parameters speed或Data parameters vitesse的) (按手机向下键和#来打开这些选项)。所有城市使用相同型号的测试手机，手机处于自由双频模式。当一个测试点测完后手机应关闭。（避免周期性位置更新和路由更新，影响测试结果。）
附件 ：
1. 关闭短信功能说明：当在测试过程中，突然收到短信，会影响Attach和PDP测试。手机速率统一设置为57600bps
2. 调制解调器错误控制和调制解调器压缩禁止使用的说明：如果调制解调器启用这两项功能，软件所统计的数据传输量将和物理层实际传输量不相等，造成统计错误，故要求禁止使用。
3. ping测试间隔时间统一设置为8秒说明：Ping的数据包大小为500个字节，而一个LLC帧内用户数据最大限制为1520个字节，所以如果Ping的平均间隔时延过短（上一次Ping Reply使用的下行TBF还没有被释放由于很多城市现网中”Delay downlink TBF release” 功能已开启)， 这次的Ping Reply可以继续使用这个上次Ping Reply时建立的TBF），会造成对TBF的考察不合理性，影响PING的成功率。
4. WINDOWS 2000操作系统下,适合GPRS环境的MAXMTU值为1472说明：
针对GPRS应用情况，我们对最常用的WINDOWS系统的TCP/IP对数据传输影响较大的MAXMTU展开讨论：
在TCP/IP协议中，将要传输的数据分成一个一个的数据包传送，单个数据包越大，实际传输中的无用数据所占比重就越小。但在传输过程中，一旦数据包太大，数据包中的数据就需要分组重装，从而使传输时间加倍。MaxMTU是Maximum Transmission Unit(最大传输单元)。不同的数据传输协议支持将一个单元的数据分解为不同数目的包来进行传输。这些数据包可以通过不同的路由器先后到达同一个目标。包的数目越多，各个包到达目的地的时间差异就可能越大，整个数据再合并起来需要等待的时间可能就越长。因为只要有一个包未到达，就无法进行数据合并。可见MaxMTU是影响数据传输速度的重要因素。在系统中应该选择一个合适的MAXMTU值，以保证从本机发送的网络传输分组，在经过其他路由主机时尽可能地不被重新拆分，加快传输速度。
无线网卡的安装：
将无线网卡的自带光盘，插入光驱，出现如下图：

点击下一步，出现如下对话框

插入网卡，点击下一步，按照提示继续安装。

完成安装后，在桌面回出现无线通信管理，选无线通信管理，点击打开窗口，出现如下的对话框，点击创建一个新连接，出现如下图：

在连接名称中输入无线网卡，点击下一步，如下图：

出现如下的对话框，在APN中键入CMNET

点击完成，在控制面板中选网络和拨号连接，点击无线网卡右键，选择属性，如下图：
属性图：在配置中选最高速率为115200，其他默认。

在无线网属性窗口的网络中选择如下图：

WAP测试采用MOTOROLA388手机，
登陆测试：WAP登陆进入Monternet，选择移动梦网，点击确认，开始计时，到接通出现整个页面后停止计时，此过程是一次登陆过程。
刷新测试：选择“我的梦网”，点击链接，开始计时，到接通出现整个“我的梦网”页面内容停止计时，此过程是一次刷新过程。
软件设置及测试步骤
插好串口卡，连接好手机及设置好MODEM后打开测试软件
测试软件设置如下：
打开GPRS前台测试软件CDS，如下图：
点击文件，打开新建工作区，如下图：

右键点击COM4，选择Manual Config Sagem OT-96 Phone, 如下图：

右键点击Sagem OT-96 Phone1,选择Date Traffic Auto Test,弹出下图对话框：

点击Insert，如下图所示：

如上图各选项及Enable前都要打√，各项测试具体设置如下：
ATTACH测试设置：
点击ATTACH，点击右下角Property选项，弹出如下对话框：

根据规范，如上图设置，重复做10次ATTACH测试，间隔时间为5秒，超时时间为15秒，超过15秒算一次ATTACH失败，设置完成点击OK键。
PDP测试设置：
点击PDP，点击右下角Property选项，弹出如下对话框：

根据规范，如上图设置，重复做10次PDP测试，间隔时间为5秒，超时时间为15秒。设置完成点击OK键。
PING测试设置：
点击PING，点击右下角Property选项，弹出如下对话框：

根据规范，如上图设置，重复做10次PING测试，间隔时间为8秒，超时时间为5秒，包尺寸选500Byte，远端地址应选当地移动的IP地址（由当地移动公司提供），如IP地址为211.137.34.68,则在远端地址栏里填该IP地址。设置完成点击OK键。
全部设置完成如下图：

点击OK键。
点击窗口左下角Test View,选择如下窗口：
打开上图中的窗口：当前小区、RLC/MAC层状态、RLC/LLC层数据性能、GSM Layer3和数据业务测试。保存测试模板。

以上设置完成后点击连接按钮，如下图：
点击上图按钮或者动作选项中的“连接/断开设备” ，当设备连接后上图图标箭头指向两边，连接完成后点击保存按钮：

点击保存按钮或者动作选项中的“开始/停止录制” ，开始测试。
在PING测试前软件会提示“确认是否已连接” ，此时需拨号，等拨号完成后点击“是”按钮，继续ping测试，FTP测试前也会有相同提示，确认拨号已连接的情况下按“是”按钮。
整个测试完成后按保存按钮或动作选项中的“开始/停止录制” ，结束测试。

FTP测试设置：
点击FTP，点击右下角Property选项，弹出如下对话框：

根据规范，如上图设置，FTP服务器地址选当地移动公司服务器地址（由当地移动公司提供），User Name及Password选当地移动公司服务器的用户名及密码（由当地移动公司提供），服务器文件路径是当地服务器500k文件所存路径，本地路径是下载500k文件所存路径 ，以上所填的数据仅供参考，具体设置应按当地移动公司具体提供的服务器地址、用户名、密码来填写，服务器文件路径也要看当地的500k文件所存路径来选择，设置完成点击OK键。

全部设置完成后如下图：

点击OK键。
WEB方式测试：
在上申请一个邮箱。

1） 申请的邮箱里上载一个500K的邮件.（用 GPRS上网卡进行下载）
2） 本地计算机硬盘上放一个100K的文件.(用 GPRS上网卡进行上载）

申请完邮箱后，按照提示完成。然后进入邮箱，出现如下对话框：

按照规范的要求，用 GPRS上网卡进行上载100K文件，如图

按照规范的要求，用 GPRS上网卡进行下载500K文件，如图

点击附件中500K文件，出现如下对话框：

点击保存开始计时。
运行regedit
在Win2000下面更改MaxMTU的方法：
HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters\Interfaces\{?????????}
中建立MTU键名，类型是REG_DWORD，键值为1472（十进制）
注：括号{}中的?????为一长串数值。
如图：
