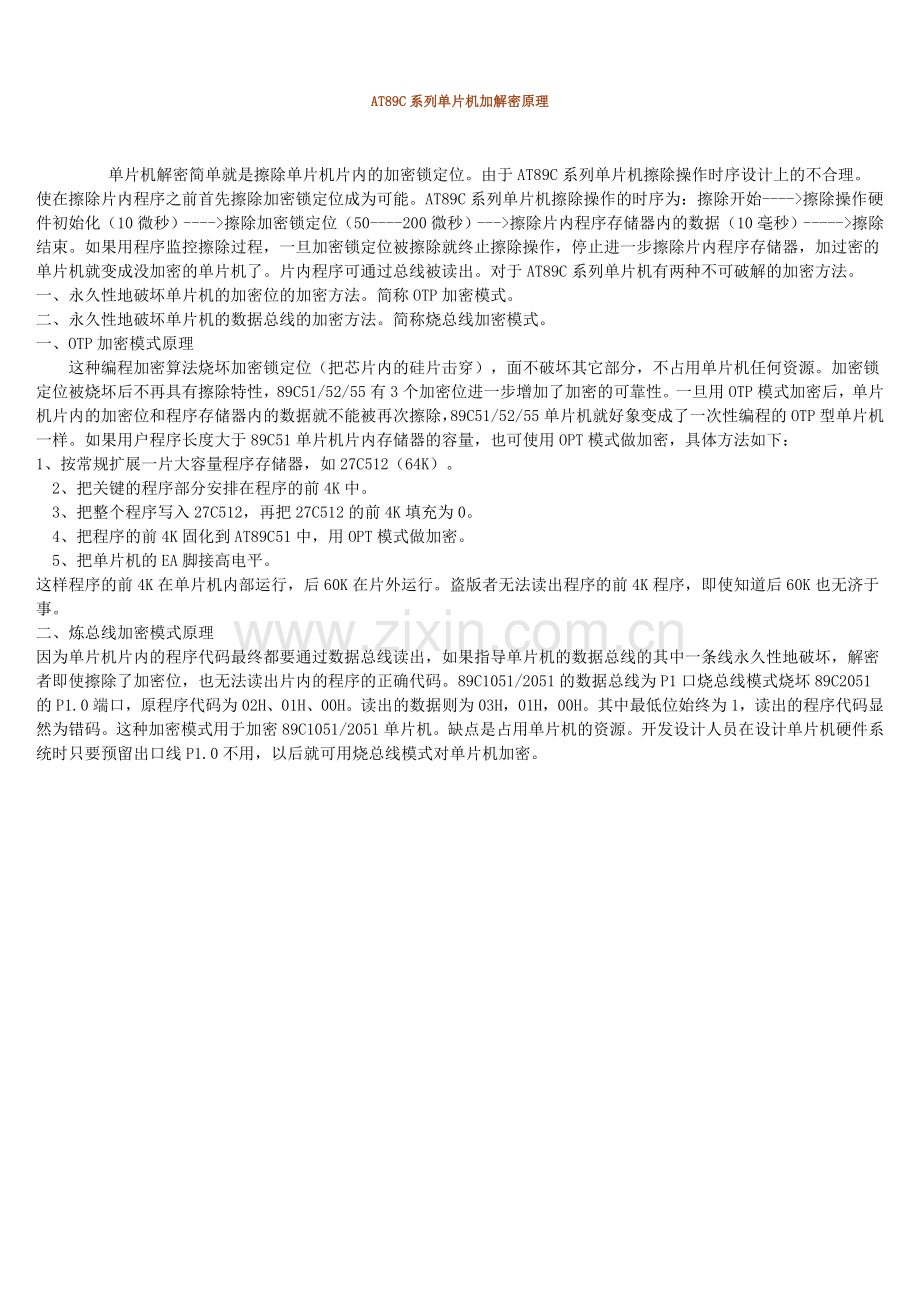

AT89C系列单片机加解密原理

　　单片机解密简单就是擦除单片机片内的加密锁定位。由于AT89C系列单片机擦除操作时序设计上的不合理。使在擦除片内程序之前首先擦除加密锁定位成为可能。AT89C系列单片机擦除操作的时序为：擦除开始---->擦除操作硬件初始化（10微秒）---->擦除加密锁定位（50----200微秒）--->擦除片内程序存储器内的数据（10毫秒）----->擦除结束。如果用程序监控擦除过程，一旦加密锁定位被擦除就终止擦除操作，停止进一步擦除片内程序存储器，加过密的单片机就变成没加密的单片机了。片内程序可通过总线被读出。对于AT89C系列单片机有两种不可破解的加密方法。
一、永久性地破坏单片机的加密位的加密方法。简称OTP加密模式。
二、永久性地破坏单片机的数据总线的加密方法。简称烧总线加密模式。
一、OTP加密模式原理
　　这种编程加密算法烧坏加密锁定位（把芯片内的硅片击穿），面不破坏其它部分，不占用单片机任何资源。加密锁定位被烧坏后不再具有擦除特性，89C51/52/55有3个加密位进一步增加了加密的可靠性。一旦用OTP模式加密后，单片机片内的加密位和程序存储器内的数据就不能被再次擦除，89C51/52/55单片机就好象变成了一次性编程的OTP型单片机一样。如果用户程序长度大于89C51单片机片内存储器的容量，也可使用OPT模式做加密，具体方法如下：
1、按常规扩展一片大容量程序存储器，如27C512（64K）。
　2、把关键的程序部分安排在程序的前4K中。
　3、把整个程序写入27C512，再把27C512的前4K填充为0。
　4、把程序的前4K固化到AT89C51中，用OPT模式做加密。
　5、把单片机的EA脚接高电平。
这样程序的前4K在单片机内部运行，后60K在片外运行。盗版者无法读出程序的前4K程序，即使知道后60K也无济于事。
二、炼总线加密模式原理
因为单片机片内的程序代码最终都要通过数据总线读出，如果指导单片机的数据总线的其中一条线永久性地破坏，解密者即使擦除了加密位，也无法读出片内的程序的正确代码。89C1051/2051的数据总线为P1口烧总线模式烧坏89C2051的P1.0端口，原程序代码为02H、01H、00H。读出的数据则为03H，01H，00H。其中最低位始终为1，读出的程序代码显然为错码。这种加密模式用于加密89C1051/2051单片机。缺点是占用单片机的资源。开发设计人员在设计单片机硬件系统时只要预留出口线P1.0不用，以后就可用烧总线模式对单片机加密。
