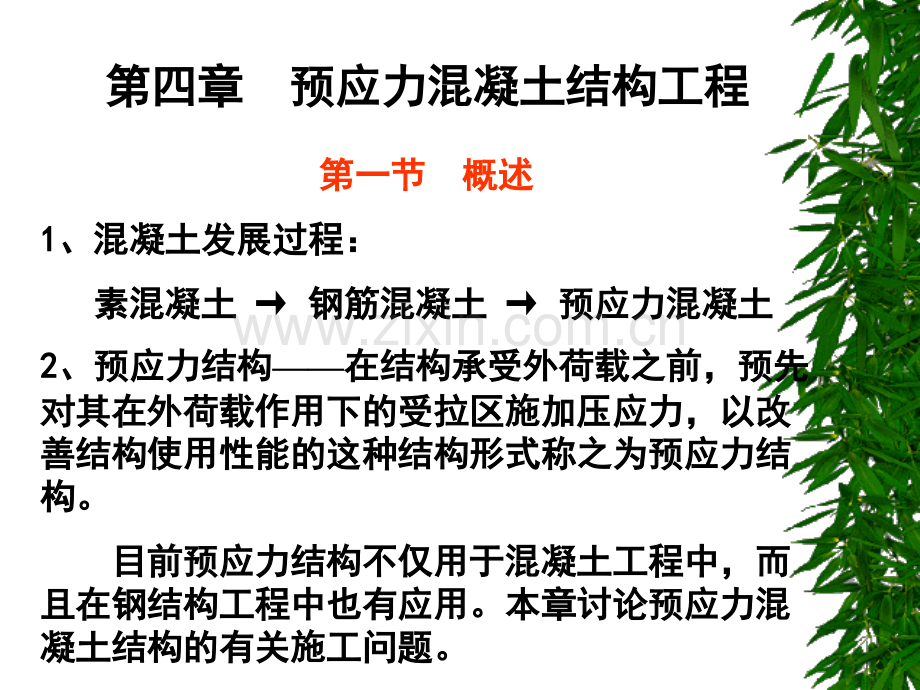

第一节第一节 概述概述1 1、混凝土发展过程：、混凝土发展过程：素混凝土素混凝土 钢筋混凝土钢筋混凝土 预应力混凝土预应力混凝土2 2、预应力结构、预应力结构在结构承受外荷载之前，预先在结构承受外荷载之前，预先对其在外荷载作用下的受拉区施加压应力，以改对其在外荷载作用下的受拉区施加压应力，以改善结构使用性能的这种结构形式称之为预应力结善结构使用性能的这种结构形式称之为预应力结构。构。目前预应力结构不仅用于混凝土工程中，而目前预应力结构不仅用于混凝土工程中，而且在钢结构工程中也有应用。本章讨论预应力混且在钢结构工程中也有应用。本章讨论预应力混凝土结构的有关施工问题。凝土结构的有关施工问题。第四章第四章 预应力混凝土结构工程预应力混凝土结构工程4 4、对混凝土的要求、对混凝土的要求 混凝土强度等级一般不低于混凝土强度等级一般不低于C30C30；当采用碳素钢丝、钢绞线、当采用碳素钢丝、钢绞线、V V级钢筋（热处理）级钢筋（热处理）作预应力时，混凝土强度等级不宜低于作预应力时，混凝土强度等级不宜低于C40C40。3 3、预应力的优点：、预应力的优点：截面小，重量轻，刚度大；截面小，重量轻，刚度大；抗裂性、耐久性好；抗裂性、耐久性好；节约钢材（节约钢材（20204040）；）；在较大跨度结构中，综合经济效益好。在较大跨度结构中，综合经济效益好。5 5、预应力的施加方法、预应力的施加方法 （1 1）根据与构件制作相比较的先后顺序，分为：根据与构件制作相比较的先后顺序，分为：先张法先张法 后张法按工艺分为：一般后张法；后张法按工艺分为：一般后张法；后张自锚法；无粘结后张法；电热法。后张自锚法；无粘结后张法；电热法。（2 2）按钢筋的张拉方法分为：按钢筋的张拉方法分为：机械张拉；机械张拉；电热张拉。电热张拉。第二节 预应力钢筋、锚（夹）具、张拉机械常用的预应力筋有：高强钢筋；高强度钢丝；钢绞线；无粘结预应力筋；非金属预应力筋。（一）预应力钢筋 a a）带纵肋；带纵肋；b b）无纵肋无纵肋图图4-1 4-1 热处理钢筋外形热处理钢筋外形 热处理钢筋热处理钢筋精轧螺纹钢筋精轧螺纹钢筋图图4-2 4-2 精轧螺纹钢筋的外形精轧螺纹钢筋的外形 图图4-3 4-3 刻痕钢丝的外形刻痕钢丝的外形 刻痕钢丝刻痕钢丝图图4-4 4-4 预应力钢绞线的截面预应力钢绞线的截面D D钢绞线直径；钢绞线直径；d d0 0中心钢丝直径；中心钢丝直径；d d外层钢丝直径外层钢丝直径预应力钢绞线预应力钢绞线a a）无粘结预应力筋；）无粘结预应力筋；b b）截面示意）截面示意图图4-54-5无粘结预应力筋无粘结预应力筋1 1聚乙烯塑料套管；聚乙烯塑料套管；2 2保护油脂；保护油脂；3 3钢绞线或钢丝束钢绞线或钢丝束 无粘结预应力筋无粘结预应力筋（二）预应力筋用锚具、夹具及连接器 锚具 在后张法预应力混凝土结构或构件中，为保持预应力筋的拉力并将其传递到混凝土上所用的夹持预应力筋的永久性锚固装置。夹具 在先张法预应力混凝土构件施工时，为保持预应力筋的拉力并将其固定台座（或设备）上的临时性锚固装置，在张拉千斤顶或设备上夹持预应力筋的临时性锚固装置。连接器 用于连接预应力筋的装置。（三）锚具的种类 锚具类型锚具类型 常见锚具常见锚具 支承式支承式 镦头锚具镦头锚具 螺母锚具螺母锚具 锥塞式锥塞式 钢质锥形锚具钢质锥形锚具锥形螺杆锚具锥形螺杆锚具夹片式夹片式 单孔夹片单孔夹片 多孔夹片多孔夹片 握裹式握裹式 挤压锚具挤压锚具 压花锚具压花锚具（1）支承式锚具 a.螺母锚具（螺丝端杆锚具）a）螺母锚具；b）螺丝端杆；c）螺母；d）垫板图4-6 螺母锚具1.1.锚具锚具b.镦头锚具用于单根粗钢筋的镦头锚具一般直接在预应力筋端部热镦、冷镦或锻打成型。镦头锚具c.钢丝束镦头锚具 用于锚固多根数钢丝束。钢丝束镦头锚具分A型与B型。a）张拉端锚具（A型）；b）固定端锚具（B型）图4-7 钢丝束镦头锚具1一锚环；2螺母；3锚板；4钢丝束（2）锥塞式锚具 a.锥形锚具图4-8 锥形锚具1 锚环；2锚塞b.锥形螺杆锚具图4-9 锥形螺杆锚具1套简；2锥形螺杆；3一垫板；4螺母；5钢丝束（3）夹片式锚具 a.JM型锚具a）JM型锚具；b）夹片；c）锚环图4-10 JM型锚具1锚环；2夹片；3钢筋束和钢绞线束；4圆钳环；5方锚环b.XM型锚具a）装配图；b）锚板 图4-11 XM型锚具1锚板；2夹片（三片）；3钢绞线c.QM 及OVM型锚具型图4-12 QM型锚具及配件1锚板；2夹片；3钢绞线；4喇叭形铸铁垫板；5螺旋筋；6预留孔道用的螺旋管；7灌浆孔；8锚垫板c.QM 及OVM型锚具型QM 型锚具型OVM型锚具型（4）握裹式锚具 a.挤压锚具图4-14 挤压锚具的构造1波纹管；2螺旋筋；3钢绞线；4钢垫板；5挤压锚具b.压花锚具图4-15 压花锚具图416 多根钢绞线压花锚具1波纹管；2螺旋筋；3灌浆管；4钢绞线；5构造筋；6压花锚具2夹具（1）钢丝的夹具a）圆锥齿板式；b）圆锥槽式；c）楔形图4-17 钢丝用锚固夹具1套筒；2齿板；3钢丝；4锥塞；5锚板；6楔块a.锚固夹具a）钳式；b）偏心式；c）楔形4-18 钢丝的张拉夹具1钢丝；2钳齿；3拉钩；4偏心齿条；5拉环；6锚板；7楔块（1）钢丝的夹具b.张拉夹具（2）钢筋夹具图4-19 两片式销片夹具3.锚具、夹具的自锁与自锚 夹具本身须具备自锁和自锚能力。自锁即锥销、齿板或锲块打入后不会反弹而脱出的能力;自锚即预应力筋张拉中能可靠地锚固而不被从夹具中拉出的能力。3.锚具、夹具的自锁与自锚图4-20 锥销式夹具自锁与自锚计算简图例：锥销式夹具的自锁与自锚3.锚具、夹具的自锁与自锚另外，可以得到这样2个结论：，2愈小、1愈大，则夹具的自锚性能愈好；夹具如能满足自锁，必定能满足自锚。4.张拉机械（1）电动张拉机械 电动螺杆张拉机图4-25 电动螺杆张拉机电动机；2手柄；3前限位开关；4后限位开关；5减速箱；6夹具；7测力器；8计量标尺；9螺杆图4-26 用卷扬机张拉钢筋1台座；2放松装置；3横梁；4预应力筋；5锚固夹具；6张拉夹具；7测力计；8固定梁；9滑轮组；10卷扬机（1）电动张拉机械 卷扬机（2）液压张拉机械 a.普通液压千斤顶图4-27 液压千斤顶成组张拉1台模；2、3前后横梁；3钢筋；5、6拉力架横梁；7大螺丝杆；8油压千斤顶；9放松装置b拉杆式千斤顶图4-28 拉杆式千斤顶张拉原理1一主油缸；2主缸活塞；3一进油孔；4一回油缸；5一回油活塞；6回油孔；7连接器；8传力架；9拉杆；10螺母；11一预应力筋；12一混凝土构件；13预埋铁板；14螺丝端杆b拉杆式千斤顶c穿心式千斤顶图4-29 YC-60型千斤顶具和JM型锚的安装1工作锚；2YC-60型千斤顶；3工具锚；4预应力筋束c穿心式千斤顶图4-31 锥锚式千斤顶1张拉油缸；2顶压油缸（张拉活塞）；3顶压活塞；4-弹簧；5预应力筋；6楔块；7对中套；8锚塞；9锚环；10构件d锥锚式千斤顶d锥锚式千斤顶THANK YOUSUCCESS2024/3/16 周六35可编辑e高压油泵 高压油泵分手动和电动两类，目前常使用的有：ZB4-500型、ZB10/3204/800型、ZB0.8-500与ZB0.6-630型等几种，其额定压力为4080 MPa。油压表的读数表示千斤顶张拉油缸活塞单位面积的油压力。由于一部分张拉力被油缸与活塞之间的摩阻力所抵消，为确定张拉力与油表读数的关系，需要进行校验。校验期一般不超过6个月。5.预应力筋、锚具、张拉机具的配套使用 预应力筋品种预应力筋品种 锚具形式锚具形式 张拉机械张拉机械 固定端固定端 张拉端张拉端 安装在结构安装在结构之外之外 安装在结安装在结构之内构之内 钢绞线及钢绞线及钢绞线束钢绞线束夹片锚具夹片锚具挤压锚具挤压锚具 压花锚具压花锚具挤压锚具挤压锚具 夹片锚具夹片锚具 穿心式穿心式 钢丝束钢丝束 夹片锚具夹片锚具镦头锚具镦头锚具挤压锚具挤压锚具 挤压锚具挤压锚具镦头锚具镦头锚具 夹片锚具夹片锚具 穿心式穿心式 镦头锚具镦头锚具 拉杆式拉杆式 锥塞锚具锥塞锚具 锥锚式、锥锚式、拉杆式拉杆式 精轧螺纹钢筋精轧螺纹钢筋 螺母锚具螺母锚具 螺母锚具螺母锚具 拉杆式拉杆式 预应力筋、锚具及张拉机械的配套选用 表4-4 第三节第三节 后张法施工后张法施工（一）概述（一）概述1 1、定义：、定义：制备留有孔道的混凝土构件，混凝土达到设制备留有孔道的混凝土构件，混凝土达到设计规定强度后，穿筋并用张拉机具张拉钢筋至设计规定强度后，穿筋并用张拉机具张拉钢筋至设计规定应力值，借助锚具把预应力筋锚固在构件计规定应力值，借助锚具把预应力筋锚固在构件端部，最后，孔道灌浆，这种预加应力的方法称端部，最后，孔道灌浆，这种预加应力的方法称为后张法。为后张法。2 2、特点：、特点：混凝土的弹性压缩对预应力值的建立无直接影响；混凝土的弹性压缩对预应力值的建立无直接影响；锚具不能重复使用，成本高；锚具不能重复使用，成本高；工艺比较复杂（构件制作、留孔、穿筋、张拉、工艺比较复杂（构件制作、留孔、穿筋、张拉、灌浆）；灌浆）；可拼装预制构件（现场拼装）。可拼装预制构件（现场拼装）。3 3、适用范围、适用范围现场制作大型构件，避免大型构件运输的麻烦。现场制作大型构件，避免大型构件运输的麻烦。4 4、生产过程、生产过程 （1 1）构件生产阶段；）构件生产阶段；（2 2）预加应力阶段）预加应力阶段（包括锚具、预应力筋制作、张拉、灌浆等）（包括锚具、预应力筋制作、张拉、灌浆等）（二）后张法施工工艺（二）后张法施工工艺 动画动画 一）孔道留设一）孔道留设1 1、要求、要求 （1 1）孔道尺寸、位置应正确，孔道要平顺；）孔道尺寸、位置应正确，孔道要平顺；（2 2）端部的预埋钢板应垂直于孔道中心线；）端部的预埋钢板应垂直于孔道中心线；（3 3）孔道直径取决于预应力筋和锚具、保证）孔道直径取决于预应力筋和锚具、保证预应力筋穿入。预应力筋穿入。2 2、施工方法、施工方法 （1 1）钢管抽芯法适宜于留设直线孔道）钢管抽芯法适宜于留设直线孔道 方法：在需留设孔道处预埋钢管，在混方法：在需留设孔道处预埋钢管，在混凝土浇筑、养护中定期慢转钢管，以防粘结，待凝土浇筑、养护中定期慢转钢管，以防粘结，待混凝土混凝土初凝后，终凝前初凝后，终凝前抽出钢管，形成孔道。抽出钢管，形成孔道。施工时应注意的问题施工时应注意的问题钢管应平直光滑，埋前应钢管应平直光滑，埋前应除除锈，刷油，位置正确；锈，刷油，位置正确；每根长度小于每根长度小于1515米，以便于旋转、抽管；米，以便于旋转、抽管；恰当掌握抽管时间恰当掌握抽管时间 早：坍孔；早：坍孔；晚：抽管难，抽不出来。晚：抽管难，抽不出来。一般在初凝后终凝前，手指按压混凝土不粘浆又一般在初凝后终凝前，手指按压混凝土不粘浆又无明显印痕时，则可抽管。无明显印痕时，则可抽管。常温下，一般常温下，一般 3 36 6小时即可抽管。小时即可抽管。抽管顺序和方法抽管顺序和方法 先上后下，边抽边转，速度均匀，与孔道保持在先上后下，边抽边转，速度均匀，与孔道保持在同一直线。同一直线。（2 2）胶管抽芯法）胶管抽芯法 适宜于留设直线孔道、曲线孔道、折线孔适宜于留设直线孔道、曲线孔道、折线孔道等道等 方法：在孔道留设处，安放胶管（内充气或方法：在孔道留设处，安放胶管（内充气或水、钢丝网胶管），浇筑混凝土，养护，初凝后，水、钢丝网胶管），浇筑混凝土，养护，初凝后，通过放气（水）或直接拉，形成孔道。通过放气（水）或直接拉，形成孔道。施工时应注意的问题施工时应注意的问题 ：长度长度 20203030米以内整根管，一端抽出。较长时在米以内整根管，一端抽出。较长时在中间接长，接头处应防漏气、漏水。中间接长，接头处应防漏气、漏水。抽管顺序：先上后下，先曲后直。抽管顺序：先上后下，先曲后直。（3 3）预埋波纹管法）预埋波纹管法 适宜于曲线孔道适宜于曲线孔道 方法：波纹管直接埋设在需留设孔道处，方法：波纹管直接埋设在需留设孔道处，不再抽出。不再抽出。施工时应注意的问题：施工时应注意的问题：使用前应作灌水试验，检查有无渗漏；使用前应作灌水试验，检查有无渗漏；连接用大一号波纹管（接长时）；连接用大一号波纹管（接长时）；固定：用钢筋托架，并用铁丝绑牢；固定：用钢筋托架，并用铁丝绑牢；避免反复弯曲。避免反复弯曲。视频视频 二）预应力筋的张拉二）预应力筋的张拉核心问题预应力筋的应力控制核心问题预应力筋的应力控制1 1、张拉控制应力和超张拉最大应力、张拉控制应力和超张拉最大应力 （1 1）张拉控制应力）张拉控制应力 预应力钢材品种 先张法 后张法 碳素钢丝、刻痕钢丝、钢绞线 0.75 0.70 热处理钢筋、冷拔低碳钢丝 0.70 0.65 冷拉钢筋 0.90 0.85（2 2）超张拉最大应力）超张拉最大应力冷拉钢筋（软钢）冷拉钢筋（软钢）0.950.95钢丝、钢绞线、热处理钢筋（硬钢）钢丝、钢绞线、热处理钢筋（硬钢）0.750.752 2、预应力损失、预应力损失 孔道摩擦损失孔道摩擦损失 锚固损失锚固损失 钢筋应力松弛损失钢筋应力松弛损失 混凝土收缩徐变损失混凝土收缩徐变损失 受张拉的钢筋与承受拉力的设备之间的受张拉的钢筋与承受拉力的设备之间的温差引起应力损失温差引起应力损失各阶段预应力损失值的组合：各阶段预应力损失值的组合：先张法：先张法：后张法：后张法：混凝土预压后的损失（第二批）混凝土预压后的损失（第二批）混凝土预压前的损失（第一批）混凝土预压前的损失（第一批）先张法：先张法：后张法后张法：3 3、张拉程序、张拉程序根据构件类型、张锚体系、松弛损失取值等因素根据构件类型、张锚体系、松弛损失取值等因素确定。确定。（1）0 105 （持荷 2分钟）（2）0 103 超张拉超张拉5 5目的：主要是减少钢筋松弛、混凝土目的：主要是减少钢筋松弛、混凝土弹性压缩、锚具变形和孔道摩擦等所引起的应力弹性压缩、锚具变形和孔道摩擦等所引起的应力损失。损失。超张拉超张拉3 3目的：主要是弥补设计或施工中不可目的：主要是弥补设计或施工中不可预见的损失。预见的损失。持荷持荷2 2分钟目的：主要是为了加速钢筋松弛的早分钟目的：主要是为了加速钢筋松弛的早发展。发展。4 4、张拉力计算、张拉力计算（1 1）全部筋一次张拉：）全部筋一次张拉：m m超张拉百分率超张拉百分率（2 2）同一构件分批张拉）同一构件分批张拉 设：分两批张拉，则第一批的张拉应力为：设：分两批张拉，则第一批的张拉应力为：式中：式中：设计控制应力，即第二批预应力筋的设计控设计控制应力，即第二批预应力筋的设计控制应力。制应力。钢筋与混凝土的弹性模量比值。钢筋与混凝土的弹性模量比值。第二批预应力筋张拉时，在已张拉预应力筋第二批预应力筋张拉时，在已张拉预应力筋重心处产生的混凝土法向应力。重心处产生的混凝土法向应力。其中：第一批预应力损失。A Ap p 预应力筋截面面积（第一批总截面面积）。A An n 混凝土净截面面积。第一批张拉力：第二批张拉力：例题例题 24m预应力折线形屋架，混凝土强度等级为C40，Ec=3.25*104MPa，下弦净截面面积An=456cm2，下弦配制4根直径25的预应力筋，单根预应力筋截面面积Ap=4.91cm2，钢筋弹性模量Es=1.8*105MPa。张拉控制应力：单根预应力筋的张拉力：按设计规范计算得第一批预应力损失为：采用对角线对称分两批张拉，则第二批两根预应力筋的张拉控制应力为425MPa，单根预应力筋的张拉力为209KN第一批预应力筋的张拉控制应力和张拉力计算如下：（单根钢筋张拉力）5 5、张拉注意事项、张拉注意事项（1 1）混凝土强度要求：张拉时应符合设计要求；）混凝土强度要求：张拉时应符合设计要求；若设计无要求时，不应低于若设计无要求时，不应低于7070C C设计。设计。块体拼装，立缝处混凝土或砂浆强度，不应低于块体拼装，立缝处混凝土或砂浆强度，不应低于1515MPaMPa或或4040C C设计。设计。（2 2）多根预应力筋张拉：当不可能同时张拉时，）多根预应力筋张拉：当不可能同时张拉时，宜宜分批、对称、分批、对称、分阶段地张拉。分阶段地张拉。（3 3）重叠多层张拉：现场生产构件，重叠多层）重叠多层张拉：现场生产构件，重叠多层构件中预应力的施加，其损失自上而下逐层增加。构件中预应力的施加，其损失自上而下逐层增加。重叠构件张拉宜先上后下，超张拉应力依次增加。重叠构件张拉宜先上后下，超张拉应力依次增加。（4 4）张拉方式的影响）张拉方式的影响 主要是克服、减小摩阻力的影响主要是克服、减小摩阻力的影响 一端张拉：构件长度小于一端张拉：构件长度小于2424米的直线预应米的直线预应力筋。力筋。两端同时张拉：构件长度大于两端同时张拉：构件长度大于2424米或曲线米或曲线预应力筋。预应力筋。三）孔道灌浆三）孔道灌浆 1 1、作用、作用 保护预应力筋，防锈。保护预应力筋，防锈。使预应力筋与混凝土结构形成整体。使预应力筋与混凝土结构形成整体。2 2、要求、要求 孔道用灰浆应满足强度、粘结力、流动孔道用灰浆应满足强度、粘结力、流动性、干缩性、泌水性要求；性、干缩性、泌水性要求；灌浆前，混凝土孔道应用压力水冲刷干灌浆前，混凝土孔道应用压力水冲刷干净并湿润孔壁；净并湿润孔壁；灌浆时，水泥浆应缓慢均匀地泵入，不灌浆时，水泥浆应缓慢均匀地泵入，不得中断；得中断；灌浆顺序应先下后上，以免上层孔道漏灌浆顺序应先下后上，以免上层孔道漏浆而将下层孔道堵塞。浆而将下层孔道堵塞。四、电热法四、电热法1 1、什么是电热法？、什么是电热法？原理：电热法张拉预应力筋是利用钢筋热胀冷原理：电热法张拉预应力筋是利用钢筋热胀冷缩原理来实现。缩原理来实现。电热法：钢筋通电后，产生纵向伸长，待预应电热法：钢筋通电后，产生纵向伸长，待预应力筋达到规定长度时，切断电流并立即锚固，然后力筋达到规定长度时，切断电流并立即锚固，然后由于钢筋冷却收缩，从而达到建立预应力的目的。由于钢筋冷却收缩，从而达到建立预应力的目的。2 2、适用范围、适用范围 、级冷拉钢筋为预应力筋的一般构级冷拉钢筋为预应力筋的一般构件。件。不宜用于对抗裂性要求较严的结构。不宜用于对抗裂性要求较严的结构。3 3、优缺点、优缺点（1 1）优点：设备简单，操作方便，劳动强度低。）优点：设备简单，操作方便，劳动强度低。（2 2）缺点：张拉应力的控制不太准确。）缺点：张拉应力的控制不太准确。五、无粘结预应力混凝土五、无粘结预应力混凝土 定义：指配有无粘结预应力筋靠锚具传力的定义：指配有无粘结预应力筋靠锚具传力的预应力混凝土。预应力混凝土。后张法预应力施工工艺：后张法预应力施工工艺：有粘结：预应力筋与混凝土之间灌浆成永有粘结：预应力筋与混凝土之间灌浆成永久性粘结。久性粘结。无粘结：预应力筋与混凝土之间可永久性无粘结：预应力筋与混凝土之间可永久性相对滑动。相对滑动。无粘结预应力施工方法是后张法预应力混凝无粘结预应力施工方法是后张法预应力混凝土的发展。土的发展。锚固区处理：锚固区处理：P166.P166.第三节第三节 先先 张张 法法 施施 工工（一）、先张法施工设备（一）、先张法施工设备 先张法常用先张法常用台座法台座法施工。施工。组成：台面、横梁、承力结构。组成：台面、横梁、承力结构。分为：分为：墩式台座、槽式台座墩式台座、槽式台座、桩式台座等。、桩式台座等。1 1、墩式台座：、墩式台座：以混凝土墩作为承力结构的台座称为墩式台座。以混凝土墩作为承力结构的台座称为墩式台座。一般用于生产中小型构件。一般用于生产中小型构件。（1 1）墩式台座分类：墩式台座分类：简易墩式台座；简易墩式台座；重力墩式台座；重力墩式台座；构架式台座；构架式台座；2 2、槽式台座、槽式台座用于张拉力和倾覆力矩较大的构件生产。用于张拉力和倾覆力矩较大的构件生产。（二）先张法施工工艺（二）先张法施工工艺 动画动画工艺流程图：工艺流程图：一）一）预应力筋的张拉工艺预应力筋的张拉工艺 1 1、预应力钢筋张拉程序、预应力钢筋张拉程序一般可按下列程序之一进行：一般可按下列程序之一进行：0 105%0 105%concon con con （4-104-10）或或 0 103%0 103%con con （4-114-11）式中式中 con con 预应力筋的张拉控制应力。预应力筋的张拉控制应力。建立上述张拉程序的目的是为了减少预应力的松弛损失。所谓“松弛”是在常温下钢材在持续高应力的作用下，其应力随时间增长而降低的现象称为松弛。如应力与温度维持不变，钢材的应变随时间而增加的现象则称为蠕变。应力松弛是预应力筋的重要力学性能。2 2、张拉顺序、张拉顺序 （1 1）多根同时张拉；）多根同时张拉；（2 2）单根张拉。）单根张拉。3、张拉应力的控制最大张拉应力不得超过表4-5的规定。张拉控制应力限值 表4-5 钢钢 种种 先先 张张 法法 后后 张张 法法 应力消除钢丝、钢绞线应力消除钢丝、钢绞线 0.75fptk 0.75 fptk 热处理钢筋热处理钢筋 0.70 fptk 0.65 fptk 下列情况下，表4-5中的张拉控制应力限值可提高0.05 fptk：为了提高构件在施工阶段的抗裂性，而在使用阶段受压区内设置的预应力筋；为了部分抵消由于应力松弛、摩擦、钢筋分批张拉以及预应力筋与台座之间的温差等因素产生的预应力损失。fptk 预应力钢筋强度标准值预应力钢筋强度标准值 二）混凝土的浇筑与养护二）混凝土的浇筑与养护 1 1、浇筑要求：、浇筑要求：同一生产线的构件应一次浇筑完毕；同一生产线的构件应一次浇筑完毕；构件应避开温度缝；构件应避开温度缝；振捣时不应碰撞钢丝；振捣时不应碰撞钢丝；叠层生产时，下层混凝土强度达叠层生产时，下层混凝土强度达5MPa5MPa，方可浇筑上层构件；方可浇筑上层构件；混凝土的水灰比应严格控制，振捣应密混凝土的水灰比应严格控制，振捣应密实。实。2 2、养护：、养护：自然养护；自然养护；湿热养护。湿热养护。三）预应力筋放张三）预应力筋放张1 1、放张要求、放张要求 混凝土强度应大于混凝土强度应大于7575C C设；（重叠生产指最设；（重叠生产指最上层构件）上层构件）放张过程中，应使预应力构件自由伸缩，避免放张过程中，应使预应力构件自由伸缩，避免过大的冲击与偏心。同时还应使台座承受的倾覆力过大的冲击与偏心。同时还应使台座承受的倾覆力矩及偏心力减小；矩及偏心力减小；保证预应力筋与混凝土之间的粘结。保证预应力筋与混凝土之间的粘结。2 2、放张方法、放张方法 钢丝：数量少，逐根放张；数量多，同时放钢丝：数量少，逐根放张；数量多，同时放张。张。粗钢筋：数量少，逐根加热熔断；数量多，粗钢筋：数量少，逐根加热熔断；数量多，同时放张。同时放张。3 3、放张顺序放张顺序 承受轴心预压力的构件，所有预应力承受轴心预压力的构件，所有预应力筋应同时放张筋应同时放张 承受偏心预压力的构件，应先同时放承受偏心预压力的构件，应先同时放张预应力较小区域的预应力筋，再同时放张预张预应力较小区域的预应力筋，再同时放张预应力较大区域的预应力筋应力较大区域的预应力筋 当不能按上述要求放张时，应分阶段。当不能按上述要求放张时，应分阶段。对称、相互交错的方张。如板类构件，应从外对称、相互交错的方张。如板类构件，应从外向内对称放张向内对称放张小结：三个重点各类锚具的形式及应用各类锚具的形式及应用后张法的定义及特点后张法的定义及特点张拉工艺张拉工艺THANK YOUSUCCESS2024/3/16 周六70可编辑
