第六章 三元相图
Chapter 6 Ternary Phase Diagram
作业1：30kg成分为O（20%A，50%B，30%C）的合金与10kg成分为Z（20%A，10%B，70%C）的合金熔化在一起后， 形成新合金x, 试求x合金中A、B、C组元的含量各是多少，并在浓度三角形中标出各合金。
作业2：某三元合金K在温度为t1时分解为B组元和液相两个相的相对量。已知合金K中A组元和C组元重量比为3，液相含B量为40%， 试求合金K的成分。

作业3：
A、B、C三组元固态完全不互溶，右图为其三元相图投影图。已知合金O的成分为80％A、10％B、10％C，a点的成分为60％A、20％B、20％C，E点的成分为50％A、10％B、40％C。
（1）写出图中合金I和P的室温平衡组织。
（2）简要写出合金O的结晶过程和室温平衡组织。
（3）计算室温下合金O的组织组成物的相对含量。

作业4 图示为A、B两组元固态完全不溶解、C组元固态部分溶解的三元相图的投影图。
（1）．假定TA>TB>TC>Te1>Te3>Te2>TE，画出T温度（Te3>T>Te2）的等温截面图，并标注出各相区；（5分）
（2）．画出XY变温截面图，并标注出各相区；（5分）
（3）．分析合金O的相变过程。（2分）

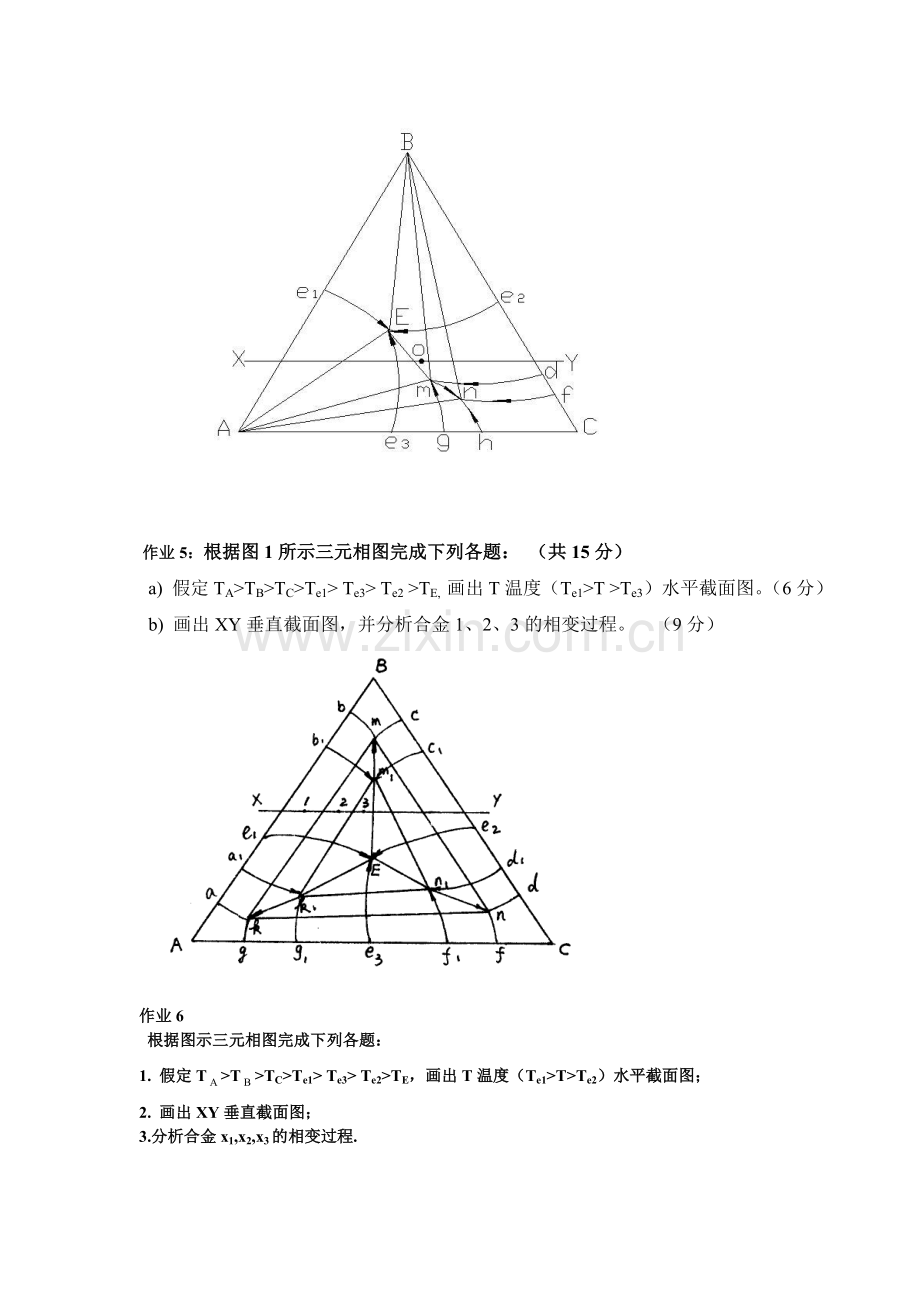

作业5：根据图1所示三元相图完成下列各题： （共15分）
a) 假定TA>TB>TC>Te1> Te3> Te2 >TE, 画出T温度（Te1>T >Te3）水平截面图。（6分）
b) 画出XY垂直截面图，并分析合金1、2、3的相变过程。 （9分）

作业6
根据图示三元相图完成下列各题：
1. 假定T>T>TC>Te1> Te3> Te2>TE，画出T温度（Te1>T>Te2）水平截面图；
2. 画出XY垂直截面图；
3.分析合金x1,x2,x3的相变过程.

作业７：如图所示是A-B-C三元系合金凝固时各相区、界面的投影图；
a) 写出p’P’，E1P’和P’E2单变量线的三相平衡反应式；
b) 写出图中的四相平衡反应式。
c) 说明O合金平衡凝固所发生的相变。
d) 分别画出VW和ＺＣ垂直截面图。
