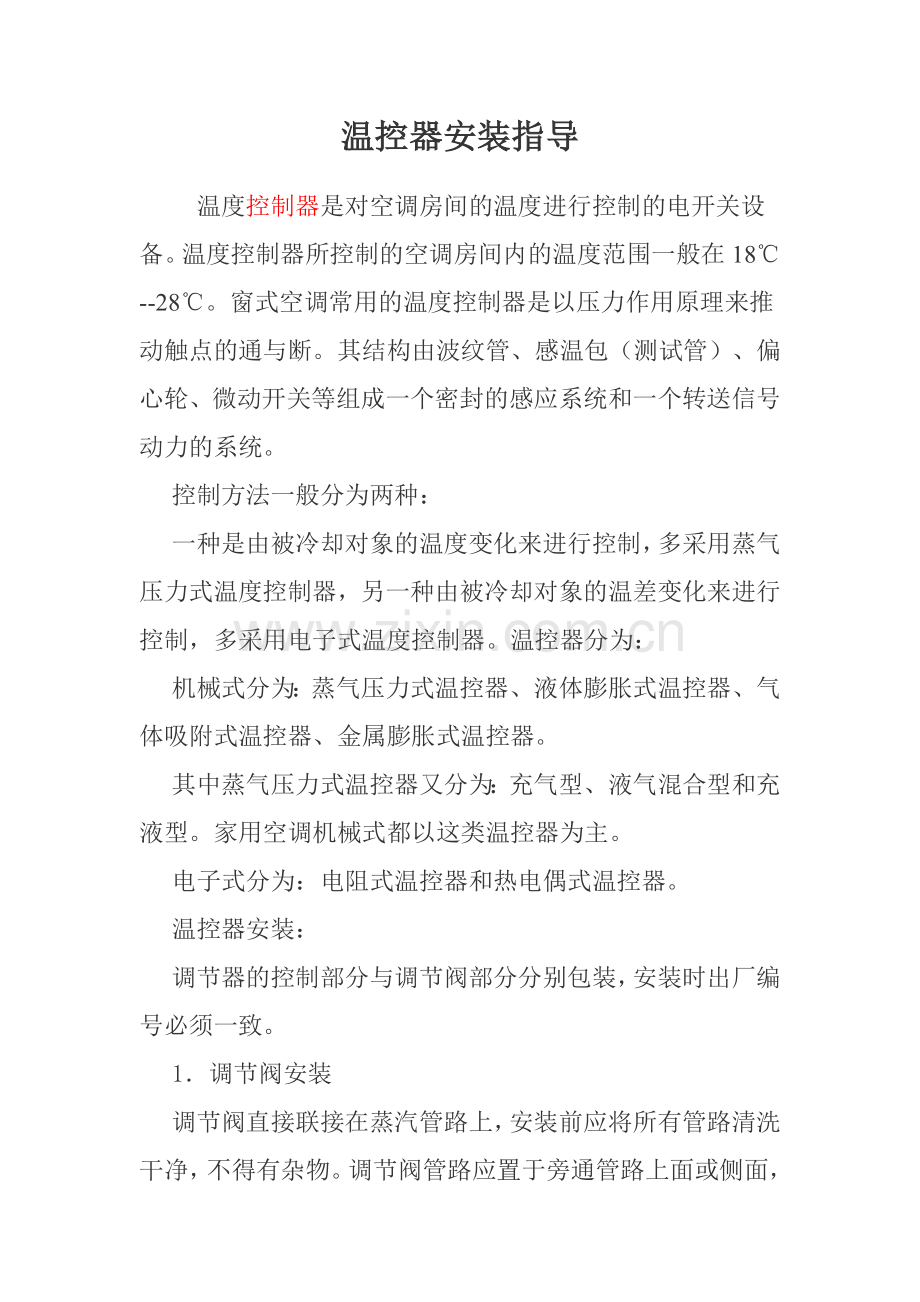

温控器安装指导
 温度控制器是对空调房间的温度进行控制的电开关设备。温度控制器所控制的空调房间内的温度范围一般在18℃--28℃。窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。
控制方法一般分为两种：
一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。温控器分为：
机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。
其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。家用空调机械式都以这类温控器为主。
电子式分为：电阻式温控器和热电偶式温控器。
温控器安装：
调节器的控制部分与调节阀部分分别包装，安装时出厂编号必须一致。
1．调节阀安装
调节阀直接联接在蒸汽管路上，安装前应将所有管路清洗干净，不得有杂物。调节阀管路应置于旁通管路上面或侧面，并使两管路水平。旁通阀应确保无蒸汽泄漏。调节阀前后及旁通管路中应安装截止阀，调节阀应垂直安装，阀体侧面箭头标注方向与被控介质流动方向一致。调节阀前须安装过滤罩。调节阀最佳工作压力为0.3～0.5MPao。
2．控制系统安装
将控制系统下端垂直插入支架①内，转动上联母③与支架拧紧，然后旋紧下联母④。(注：DN15-DN80为整体机，出厂时已装好)
3．温度传感器安装
安装前将传感器导管沿螺旋方向滚动伸展平直，严禁硬性拉伸，以免将导管折断，导管允许最小弯曲半径为50mm。
温度传感器安装时，先将传感器联接螺母⑤取下连接在换热器中的传感器插孔内，也可直接焊接在换热器热水出口管路中。在传感器上部凸缘的下侧缠绕3-5圈石棉绳然后将传感器插入，联接螺母⑤中，拧紧传感器联接螺栓⑦不得漏水，安装时温度传感器须全部直接浸没在被加热介质出口处或被加热介质出口管路内，使之能正确感受被加热介质的出口温度。
