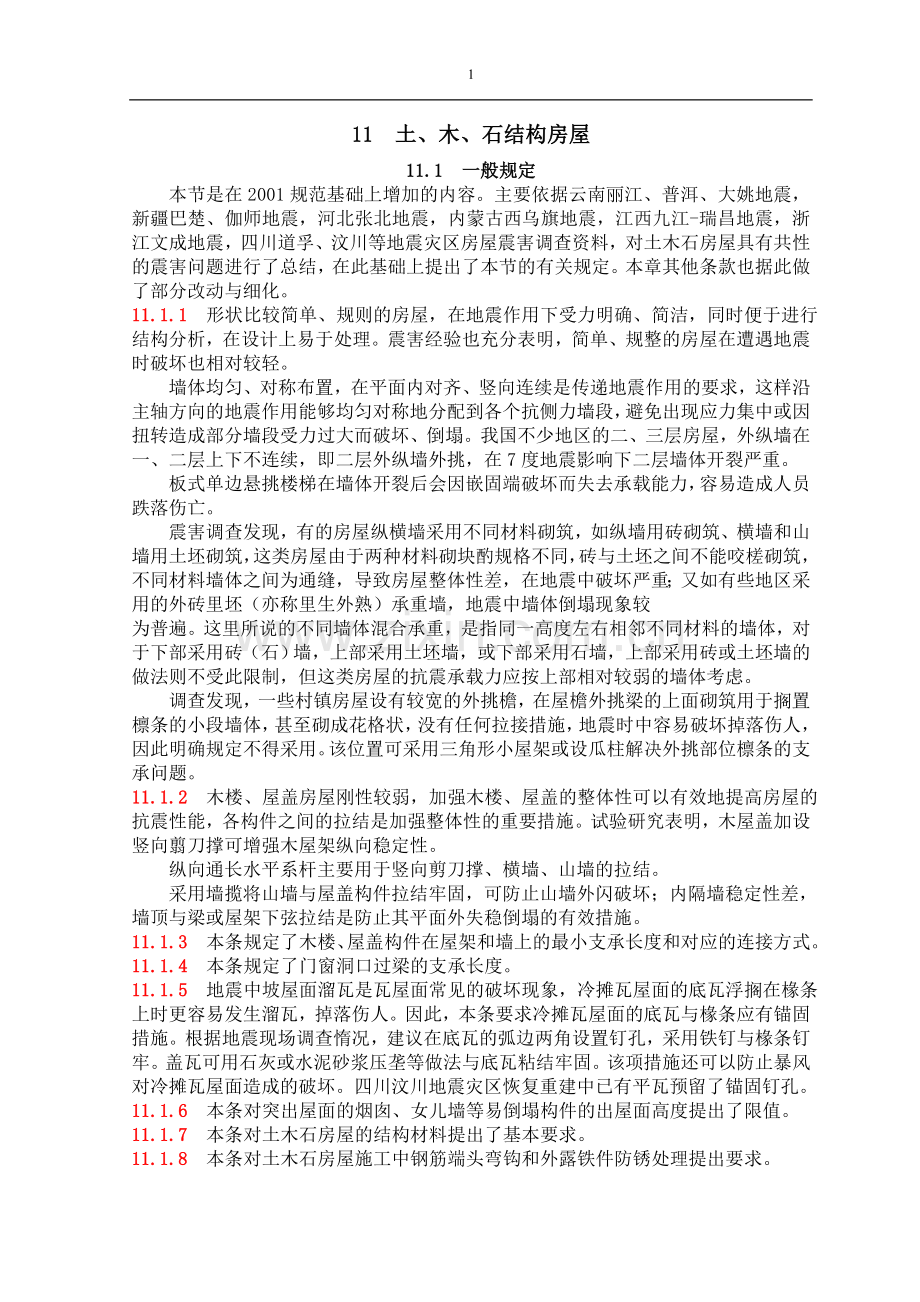

11 土、木、石结构房屋
11.1 一般规定
本节是在2001规范基础上增加的内容。主要依据云南丽江、普洱、大姚地震，新疆巴楚、伽师地震，河北张北地震，内蒙古西乌旗地震，江西九江-瑞昌地震，浙江文成地震，四川道孚、汶川等地震灾区房屋震害调查资料，对土木石房屋具有共性的震害问题进行了总结，在此基础上提出了本节的有关规定。本章其他条款也据此做了部分改动与细化。
11.1.1 形状比较简单、规则的房屋，在地震作用下受力明确、简洁，同时便于进行结构分析，在设计上易于处理。震害经验也充分表明，简单、规整的房屋在遭遇地震时破坏也相对较轻。
墙体均匀、对称布置，在平面内对齐、竖向连续是传递地震作用的要求，这样沿主轴方向的地震作用能够均匀对称地分配到各个抗侧力墙段，避免出现应力集中或因扭转造成部分墙段受力过大而破坏、倒塌。我国不少地区的二、三层房屋，外纵墙在一、二层上下不连续，即二层外纵墙外挑，在7度地震影响下二层墙体开裂严重。
板式单边悬挑楼梯在墙体开裂后会因嵌固端破坏而失去承载能力，容易造成人员跌落伤亡。
震害调查发现，有的房屋纵横墙采用不同材料砌筑，如纵墙用砖砌筑、横墙和山墙用土坯砌筑，这类房屋由于两种材料砌块酌规格不同，砖与土坯之间不能咬槎砌筑，不同材料墙体之间为通缝，导致房屋整体性差，在地震中破坏严重；又如有些地区采用的外砖里坯（亦称里生外熟）承重墙，地震中墙体倒塌现象较
为普遍。这里所说的不同墙体混合承重，是指同一高度左右相邻不同材料的墙体，对于下部采用砖（石）墙，上部采用土坯墙，或下部采用石墙，上部采用砖或土坯墙的做法则不受此限制，但这类房屋的抗震承载力应按上部相对较弱的墙体考虑。
调查发现，一些村镇房屋设有较宽的外挑檐，在屋檐外挑梁的上面砌筑用于搁置檩条的小段墙体，甚至砌成花格状，没有任何拉接措施，地震时中容易破坏掉落伤人，因此明确规定不得采用。该位置可采用三角形小屋架或设瓜柱解决外挑部位檩条的支承问题。
11.1.2 木楼、屋盖房屋刚性较弱，加强木楼、屋盖的整体性可以有效地提高房屋的抗震性能，各构件之间的拉结是加强整体性的重要措施。试验研究表明，木屋盖加设竖向翦刀撑可增强木屋架纵向稳定性。
纵向通长水平系杆主要用于竖向剪刀撑、横墙、山墙的拉结。
采用墙揽将山墙与屋盖构件拉结牢固，可防止山墙外闪破坏；内隔墙稳定性差，墙顶与梁或屋架下弦拉结是防止其平面外失稳倒塌的有效措施。
11.1.3 本条规定了木楼、屋盖构件在屋架和墙上的最小支承长度和对应的连接方式。
11.1.4 本条规定了门窗洞口过梁的支承长度。
11.1.5 地震中坡屋面溜瓦是瓦屋面常见的破坏现象，冷摊瓦屋面的底瓦浮搁在椽条上时更容易发生溜瓦，掉落伤人。因此，本条要求冷摊瓦屋面的底瓦与椽条应有锚固措施。根据地震现场调查惰况，建议在底瓦的弧边两角设置钉孔，采用铁钉与椽条钉牢。盖瓦可用石灰或水泥砂浆压垄等做法与底瓦粘结牢固。该项措施还可以防止暴风对冷摊瓦屋面造成的破坏。四川汶川地震灾区恢复重建中已有平瓦预留了锚固钉孔。
11.1.6 本条对突出屋面的烟囱、女儿墙等易倒塌构件的出屋面高度提出了限值。
11.1.7 本条对土木石房屋的结构材料提出了基本要求。
11.1.8 本条对土木石房屋施工中钢筋端头弯钩和外露铁件防锈处理提出要求。

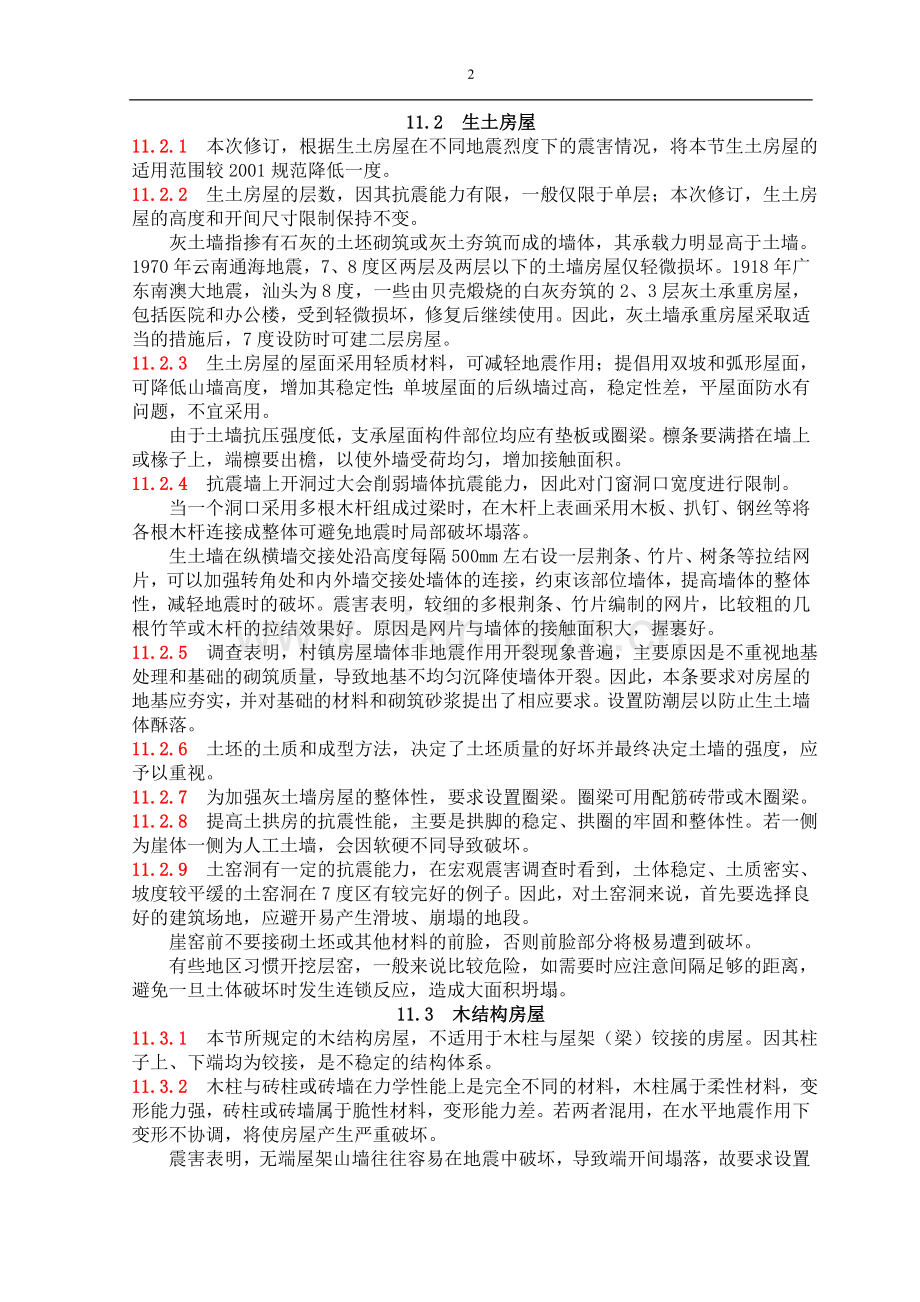

11.2 生土房屋
11.2.1 本次修订，根据生土房屋在不同地震烈度下的震害情况，将本节生土房屋的适用范围较2001规范降低一度。
11.2.2 生土房屋的层数，因其抗震能力有限，一般仅限于单层；本次修订，生土房屋的高度和开间尺寸限制保持不变。
灰土墙指掺有石灰的土坯砌筑或灰土夯筑而成的墙体，其承载力明显高于土墙。1970年云南通海地震，7、8度区两层及两层以下的土墙房屋仅轻微损坏。1918年广东南澳大地震，汕头为8度，一些由贝壳煅烧的白灰夯筑的2、3层灰土承重房屋，包括医院和办公楼，受到轻微损坏，修复后继续使用。因此，灰土墙承重房屋采取适当的措施后，7度设防时可建二层房屋。
11.2.3 生土房屋的屋面采用轻质材料，可减轻地震作用；提倡用双坡和弧形屋面，可降低山墙高度，增加其稳定性；单坡屋面的后纵墙过高，稳定性差，平屋面防水有问题，不宜采用。
由于土墙抗压强度低，支承屋面构件部位均应有垫板或圈梁。檩条要满搭在墙上或椽子上，端檩要出檐，以使外墙受荷均匀，增加接触面积。
11.2.4 抗震墙上开洞过大会削弱墙体抗震能力，因此对门窗洞口宽度进行限制。
当一个洞口采用多根木杆组成过梁时，在木杆上表画采用木板、扒钉、钢丝等将各根木杆连接成整体可避免地震时局部破坏塌落。
生土墙在纵横墙交接处沿高度每隔500mm左右设一层荆条、竹片、树条等拉结网片，可以加强转角处和内外墙交接处墙体的连接，约束该部位墙体，提高墙体的整体性，减轻地震时的破坏。震害表明，较细的多根荆条、竹片编制的网片，比较粗的几根竹竿或木杆的拉结效果好。原因是网片与墙体的接触面积大，握裹好。
11.2.5 调查表明，村镇房屋墙体非地震作用开裂现象普遍，主要原因是不重视地基处理和基础的砌筑质量，导致地基不均匀沉降使墙体开裂。因此，本条要求对房屋的地基应夯实，并对基础的材料和砌筑砂浆提出了相应要求。设置防潮层以防止生土墙体酥落。
11.2.6 土坯的土质和成型方法，决定了土坯质量的好坏并最终决定土墙的强度，应予以重视。
11.2.7 为加强灰土墙房屋的整体性，要求设置圈梁。圈梁可用配筋砖带或木圈梁。
11.2.8 提高土拱房的抗震性能，主要是拱脚的稳定、拱圈的牢固和整体性。若一侧为崖体一侧为人工土墙，会因软硬不同导致破坏。
11.2.9 土窑洞有一定的抗震能力，在宏观震害调查时看到，土体稳定、土质密实、坡度较平缓的土窑洞在7度区有较完好的例子。因此，对土窑洞来说，首先要选择良好的建筑场地，应避开易产生滑坡、崩塌的地段。
崖窑前不要接砌土坯或其他材料的前脸，否则前脸部分将极易遭到破坏。
有些地区习惯开挖层窑，一般来说比较危险，如需要时应注意间隔足够的距离，避免一旦土体破坏时发生连锁反应，造成大面积坍塌。
11.3 木结构房屋
11.3.1 本节所规定的木结构房屋，不适用于木柱与屋架（梁）铰接的虏屋。因其柱子上、下端均为铰接，是不稳定的结构体系。
11.3.2 木柱与砖柱或砖墙在力学性能上是完全不同的材料，木柱属于柔性材料，变形能力强，砖柱或砖墙属于脆性材料，变形能力差。若两者混用，在水平地震作用下变形不协调，将使房屋产生严重破坏。
震害表明，无端屋架山墙往往容易在地震中破坏，导致端开间塌落，故要求设置端屋架（木梁），不得采用硬山搁檩做法。
11.3.3 由于结构构造的不同，各种木结构房屋的抗震性能也有一定的差异。其中穿斗木构架和木柱木屋架房屋结构性能较好，通常采用重量较轻的瓦屋面，具有结构重量轻、延性与整体性较好的优点，其抗震性能比木柱木梁房屋要好，6～8度可建造两层房屋。
木柱木梁房屋一般为重量较大的平屋盖泥被屋顶，通常为粗梁细柱，梁、柱之间连接简单，从震害调查结果看，其抗震性能低于穿斗木构架和木柱木屋架房屋，一般仅建单层房屋。
11.3.4 四柱三跨木排架指的是中间有一个较大的主跨，两侧各有一个较小边跨的结构，是大跨空旷木柱房屋较为经济合理的方案。
震害表明，15m～18m宽的木柱房屋，若仅用单跨，破坏严重，甚至倒塌；而采用四柱三跨的结构形式，甚至出现地裂缝，主跨也安然无恙。
11.3.5 木结构房屋无承重山墙，故本规范第9.3节规定的房屋两端第二开间设置屋盖支撑的要求需向外移到端开间。
11.3.6～11.3.8 木柱与屋架（梁）设置斜撑，目的是控制横向侧移和加强整体性，穿斗木构架房屋整体性较好，有相当的抗倒力和变形能力，故可不必采用斜撑来限制侧移，但平面外的稳定性还需采用纵向支撑来加强。
震害表明，木柱与木屋架的斜撑若用夹板形式，通过螺栓与屋架下弦节点和上弦处紧密连接，则基本完好，而斜撑连接于下弦任意部位时，往往倒塌或严重破坏。
为保证排架的稳定性，加强柱脚和基础的锚固是十分必要的，可采用拉结铁件和螺栓连接的方式，或有石销键的柱础，也可对柱脚采取防腐处理后埋入地面以下。
11.3.9 本条对木构件截面尺寸、开榫、接头等的构造提出了要求。
11.3.10 震害表明，木结构围护墙是非常容易破坏和倒塌的构件。木构架和砌体围护墙的质量、刚度有明显差异，自振特性不同，在地震作用下变形性能和产生的位移不一致，木构件的变形能力大于砌体围护墙，连接不牢时两者不能共同工作，甚至会相互碰撞，引起墙体开裂、错位，严重时倒塌。本条的目的是尽可能使围护墙在采取适当措施后不倒塌，以减轻人员伤亡和地震损失。
1，沿墙高每隔500mm采用8号钢丝将墙体内的水平拉结筋或拉结网片与木柱拉结，配筋砖圈梁、配筋砂浆带等与木柱采用声6钢筋或8号钢丝拉结，可以使木构架与围护墙协同工作，避免两者相互碰撞破坏。振动台试验表明，在较强地震作用下即使墙体因抗剪承载力不足而开裂，在与木柱有可靠拉结的情况下也不致倒塌。
2，对土坯、砖等砌筑的围护墙洞口的宽度提出了限制。
3，完全包裹在土坯、砖等砌筑的围护墙中的木柱不通风，较易腐蚀，且难于检查木柱的变质情况。
11.4 石结构房屋
11.4.1、11.4.2 多层石房震害经验不多，唐山地区多数是二层，少数三、四层，而昭通地区大部分是二、三层，仅泉州石结构古塔高达48.24m，经过1604年8级地震（泉州烈度为8度）的考验至今犹存。
多层石房高度限值相对于砖房是较小的，这是考虑到石块加工不平整，性能差别很大，且目前石结构的地震经验还不足。2008年局部修订将总高度和层数限值由“不宜”，改为“不应”，要求更加严格了。
11.4.6 从宏观震害和试验情况来看，石墙体的破坏特征和砖结构相近，石墙体的抗剪承载力验算可与多层砌体结构采用同样的方法。但其承载力设计值应由试验确定。
11.4.7 石结构房屋的构造柱设置要求，系参照89规范混凝土中型砌块房屋对芯柱的设置要求规定的，而构造柱的配筋构造等要求，需参照多层黏土砖房的规定。
11.4.8 洞口是石墙体的薄弱环节，因此需对其洞口的面积加以限制。
11.4.9 多层石房每层设置钢筋混凝土圈梁，能够提高其抗震能力，减轻震害，例如，唐山地震中，10度区有5栋设置了圈梁的二层石房，震后基本完好，或仅轻微破坏。
与多层砖房相比，石墙体房屋圈梁的截面加大，配筋略有增加，因为石墙材料重量较大。在每开间及每道墙上，均设置现浇圈梁是为了加强墙体间的连接和整体性。
11.4.10 石墙在交接处用条石无垫片砌筑，并设置拉结钢筋网片，是根据石墙材料的特点，为加强房屋整体性而采取的措施。
11.4.11 本条为新增条文。石板多有节理缺陷，在建房过程中常因堆载断裂造成人员伤亡事故。因此，明确不得采用对抗震不利的料石作为承重构件。
