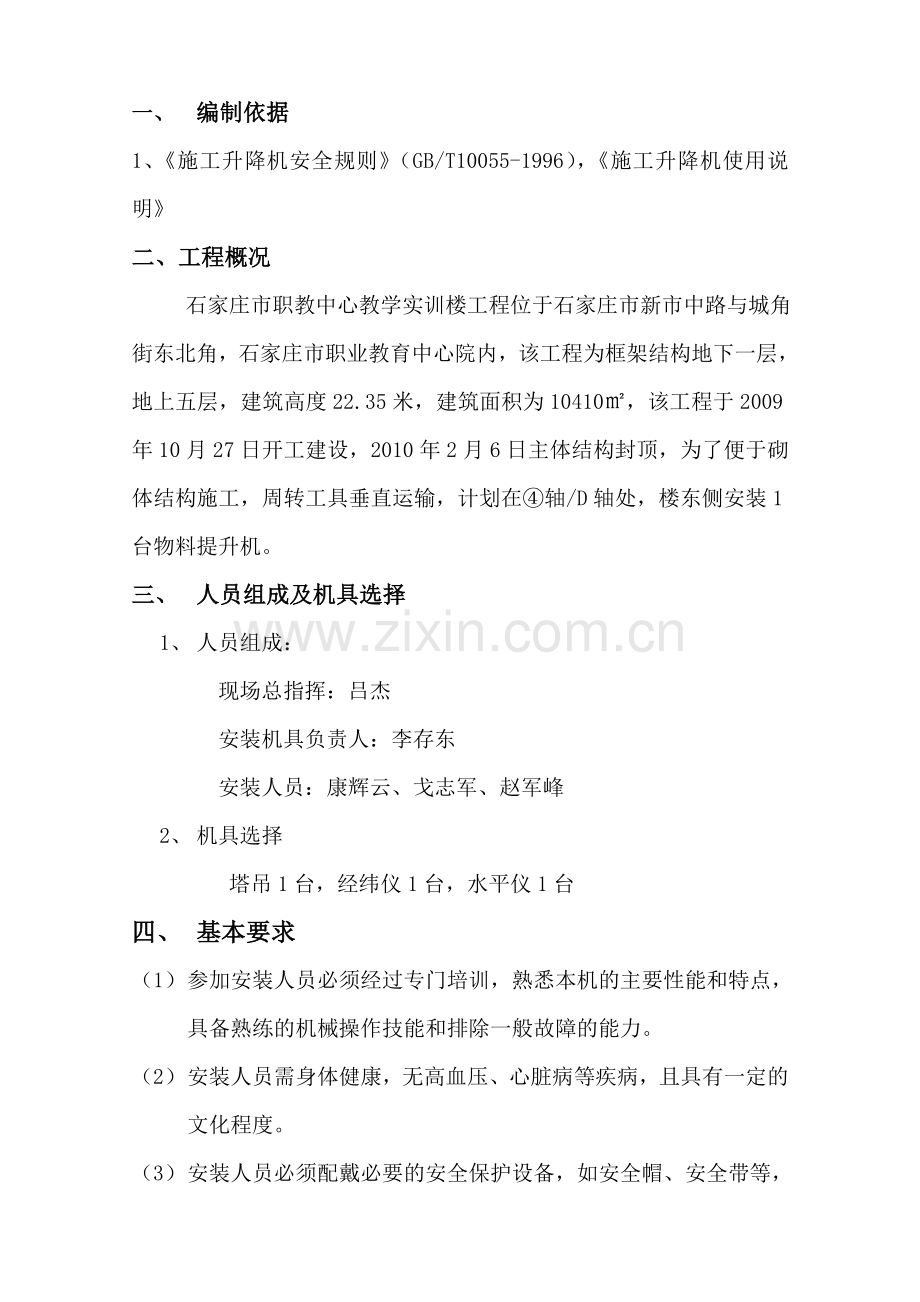

一、 编制依据
1、《施工升降机安全规则》（GB/T10055-1996），《施工升降机使用说明》
二、工程概况
石家庄市职教中心教学实训楼工程位于石家庄市新市中路与城角街东北角，石家庄市职业教育中心院内，该工程为框架结构地下一层，地上五层，建筑高度22.35米，建筑面积为10410㎡，该工程于2009年10月27日开工建设，2010年2月6日主体结构封顶，为了便于砌体结构施工，周转工具垂直运输，计划在④轴/D轴处，楼东侧安装1台物料提升机。
三、 人员组成及机具选择
1、 人员组成：
现场总指挥：吕杰
安装机具负责人：李存东
安装人员：康辉云、戈志军、赵军峰
2、 机具选择
塔吊1台，经纬仪1台，水平仪1台
四、 基本要求
（1） 参加安装人员必须经过专门培训，熟悉本机的主要性能和特点，具备熟练的机械操作技能和排除一般故障的能力。
（2） 安装人员需身体健康，无高血压、心脏病等疾病，且具有一定的文化程度。

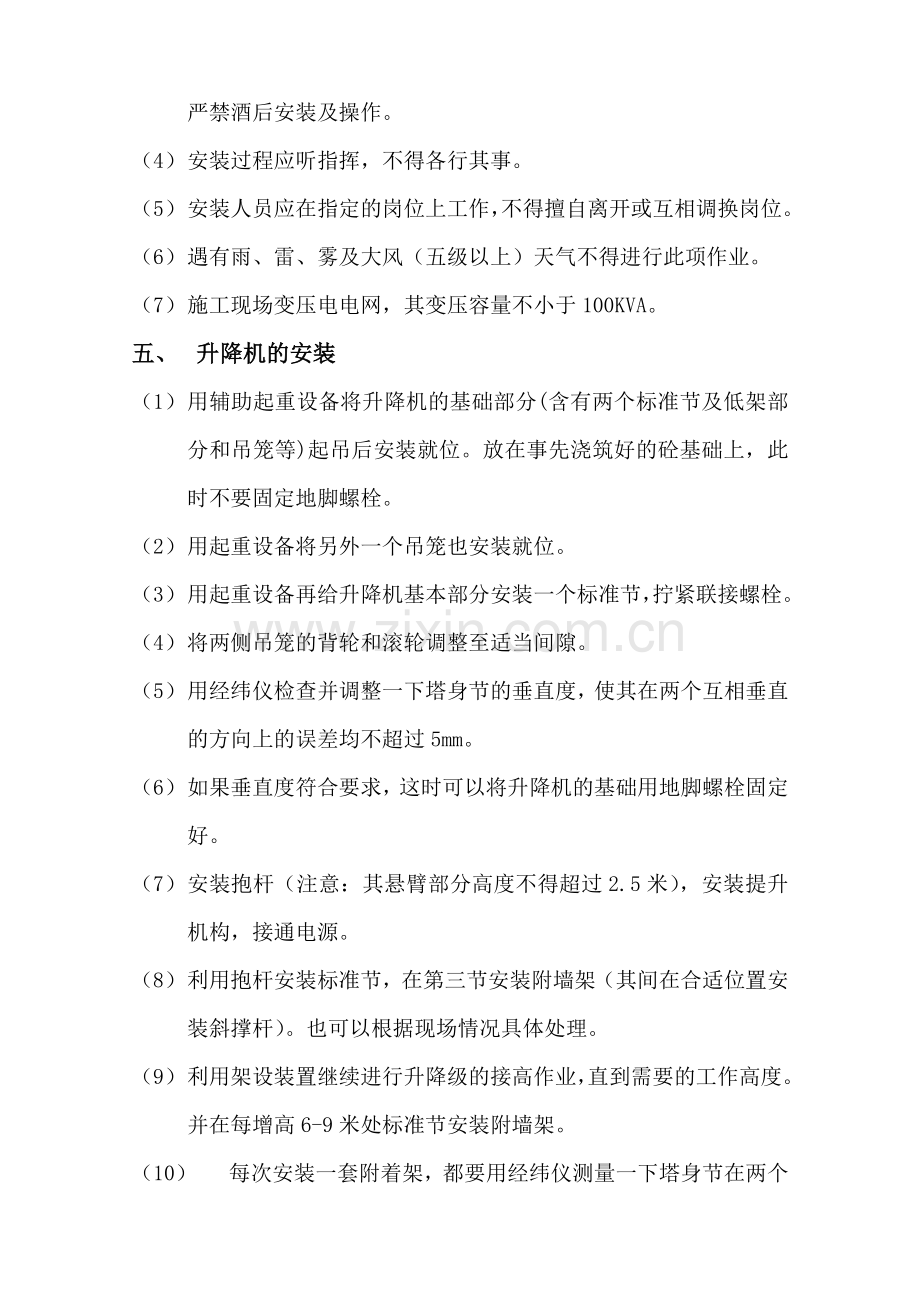

（3） 安装人员必须配戴必要的安全保护设备，如安全帽、安全带等，严禁酒后安装及操作。
（4） 安装过程应听指挥，不得各行其事。
（5） 安装人员应在指定的岗位上工作，不得擅自离开或 互相调换岗位。
（6） 遇有雨、雷、雾及大风（五级以上）天气不得进行此项作业。
（7） 施工现场变压电电网，其变压容量不小于100KVA。
五、 升降机的安装
（1） 用辅助起重设备将升降机的基础部分(含有两个标准节及低架部分和吊笼等)起吊后安装就位。放在事先浇筑好的砼基础上，此时不要固定地脚螺栓。
（2） 用起重设备将另外一个吊笼也安装就位。
（3） 用起重设备再给升降机基本部分安装一个标准节，拧紧联接螺栓。
（4） 将两侧吊笼的背轮和滚轮调整至适当间隙。
（5） 用经纬仪检查并调整一下塔身节的垂直度，使其在两个互相垂直的方向上的误差均不超过5mm。
（6） 如果垂直度符合要求，这时可以将升降机的基础用地脚螺栓固定好。
（7） 安装抱杆（注意：其悬臂部分高度不得超过2.5米），安装提升机构，接通电源。
（8） 利用抱杆安装标准节，在第三节安装附墙架（其间在合适位置安装斜撑杆）。也可以根据现场情况具体处理。
（9） 利用架设装置继续进行升降级的接高作业，直到需要的工作高度。并在每增高6-9米处标准节安装附墙架。
（10） 每次安装一套附着架，都要用经纬仪测量一下塔身节在两个方向的垂直度，如果超出表一要求，必需进行校正。
表一 塔身垂直度要求
塔身安装高度H(m)
＜70
70—100
100—150
＞150
垂直度误差（mm）
＜H/1000
70
90
110
(11)当导轨架高度达到要求高度时，安装天梁组及导向滑轮组。并按规定的绕绳方式穿好提升钢丝绳。
（12）安装端绳保护器、高度限制器、重量限制器。
（13）将所有的滚轮、背轮间隙调整好，以保证吊笼运行平稳。
（14）按电气布置图安装各部位电气装置。
（15）当所有安装工作结束后，应检查各紧固件有无松动，是否达到规定的拧紧力矩，然后进行载荷试验及吊笼坠落试验。
（16）将地面防护围栏装好。
备注：当提升机受到条件限制无法设置附墙架时，允许在第七节，第十一节设置直径10mm的圆股钢丝绳个4根。
六、 安装中安全技术措施
（1） 架体安装的垂直度偏差最大不得超过架体高度的1.5%。
（2） 井架截面内，两对角线长度差不得超过最大边的名义尺寸的3%。
（3） 导轨接点截面错位不大于1mm。
（4） 各连接螺栓必须紧固。
（5） 高空安装作业人员必须具有高空作业的身体条件，熟悉安装技术要求及过程，安装时系好安全带。主体周围2m内禁止站人，以防物体跌落伤人。
（6） 提升机构安装部位必须场地开阔，固定牢固。
七、 安装后整机性能检验
安装完毕应有检验人员按标准要求进行下列检验：1、立柱垂直度检验；2、紧固连接件检验；3、空载运行检验；4、额定载荷试验；5、模拟断绳试验，经检验合格后方可投入使用。
八、 操作使用及注意事项
（1） 操作人员必须身体健康，无心脏病或高血压病。
（2） 操作人员应受过专门培训，经考试合格后方可持证上岗。
（3） 严禁操作人员酒后操作或非操作人员操作。
（4） 操作人员应对提升机性能熟悉，操作时精力集中，反应灵敏迅速，严禁冲顶和冲底事故。
（5） 起吊物料时注意卷扬机是否有异常（噪声不大于90dB），密封处有无漏油现象。检验卷扬减速器润滑油含杂质总量是否超过50mg。
（6） 交接班应做好交接班记录。
（7） 严禁载人运行，严禁非操作人员启动提升机，禁止带故障作业，超过4级风禁止作业。
（8） 禁止超载、偏载运行。
（9） 载物品时，严禁物品伸到吊笼以外，以免运行时发生危险。
（10） 多层施工交叉作业同时使用升降机，要明确联络信号。
（11） 作业后将吊笼降至地面，各控制开关扳至零位，切断主电源，锁好闸箱。
（12） 工作中如果发生异声、异常及时落地停机，不可时升降机带病工作。
九、 维护、保养及运输
维护保养时，应将所有控制开关版至零位，切断主电源，并在闸箱处挂“禁止合闸”标志。升降机的确保养，对于减少机器的故障发生率，延长机器的使用寿命至关重要。除进行日常保养外，还应按下面程序定期进行保养。
每项工程结束，对卸下的标准节、吊笼等到结构件要全面清洗，除锈刷漆，并作详细检查记录。储藏、运转禁止乱堆乱放、碰撞、挤压。
十、 吊笼坠落试验
凡新安装的升降机都应进行吊笼额定载荷试验，以后至少每三个月进行一次。
在升降机正常工作时，卷扬机自发至停或发出噪声时，应立即停止操作，并通知生产厂。
坠落试验时，确认升降机各个部件无故障时方可进行：
（1） 在吊笼内装好额定载荷800kg后接通主开关。
（2） 在卷扬机上方5米处，用6mm粗的钢筋30cm和钢丝绳卡扣2个把钢丝绳环成3米的一个U型，在地面操纵按钮盒。使吊笼上升约3米停止。
（3） 在吊笼下面放置4条废旧轮胎，以免吊笼冲底。
（4） 让人站在塔身中间用长柄断线钳将钢筋剪断，已完成吊笼自由坠落，在1.5米内断绳保护器起作用，在长时间使用后，如下滑延长，请及时更换断绳保护器蹄片或者与本公司联系。严禁疲劳使用。
