耐磨及环氧方案.doc

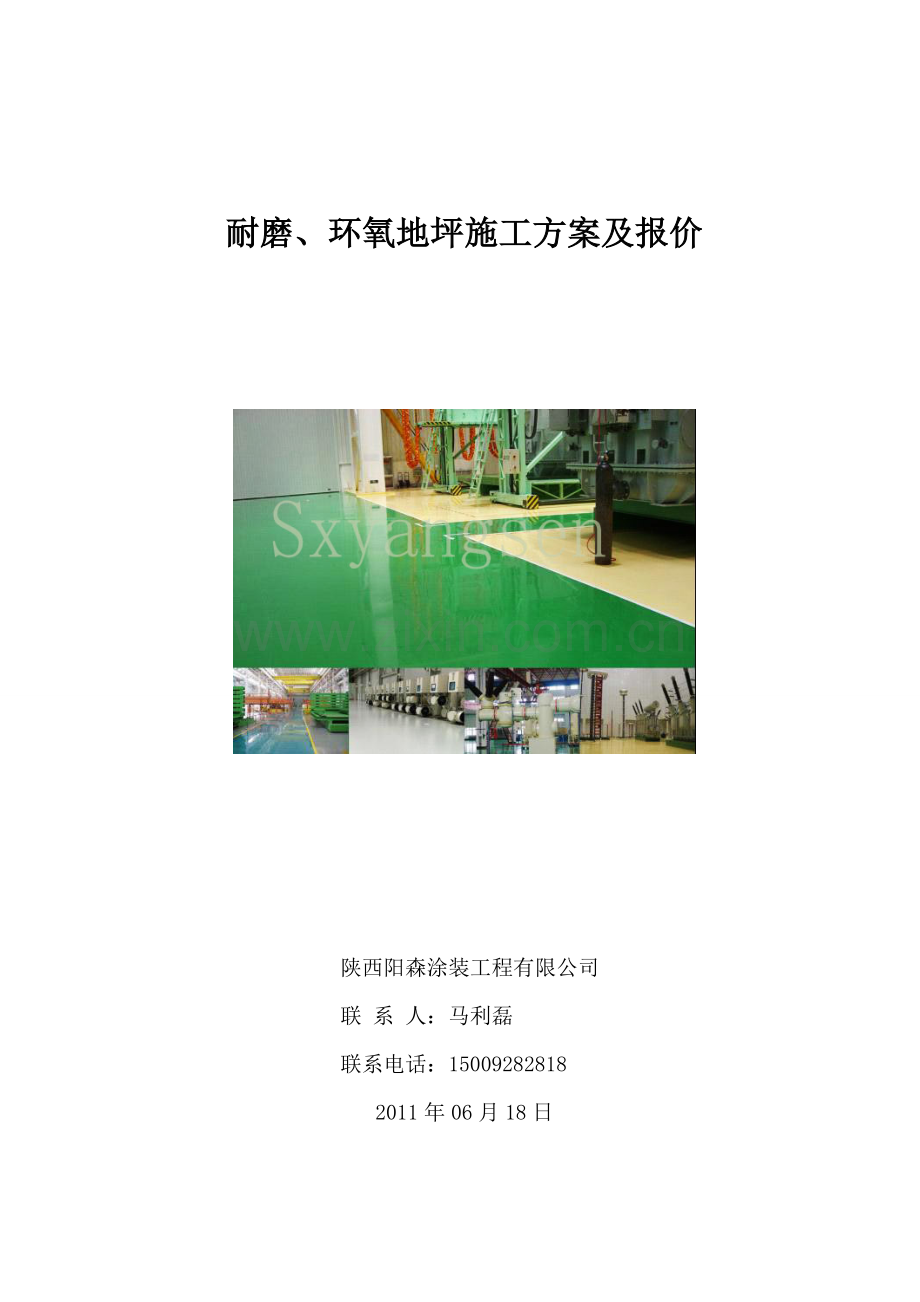

耐磨、环氧地坪施工方案及报价

陕西阳森涂装工程有限公司
联 系 人：马利磊
联系电话：[phone]
2011年06月18日

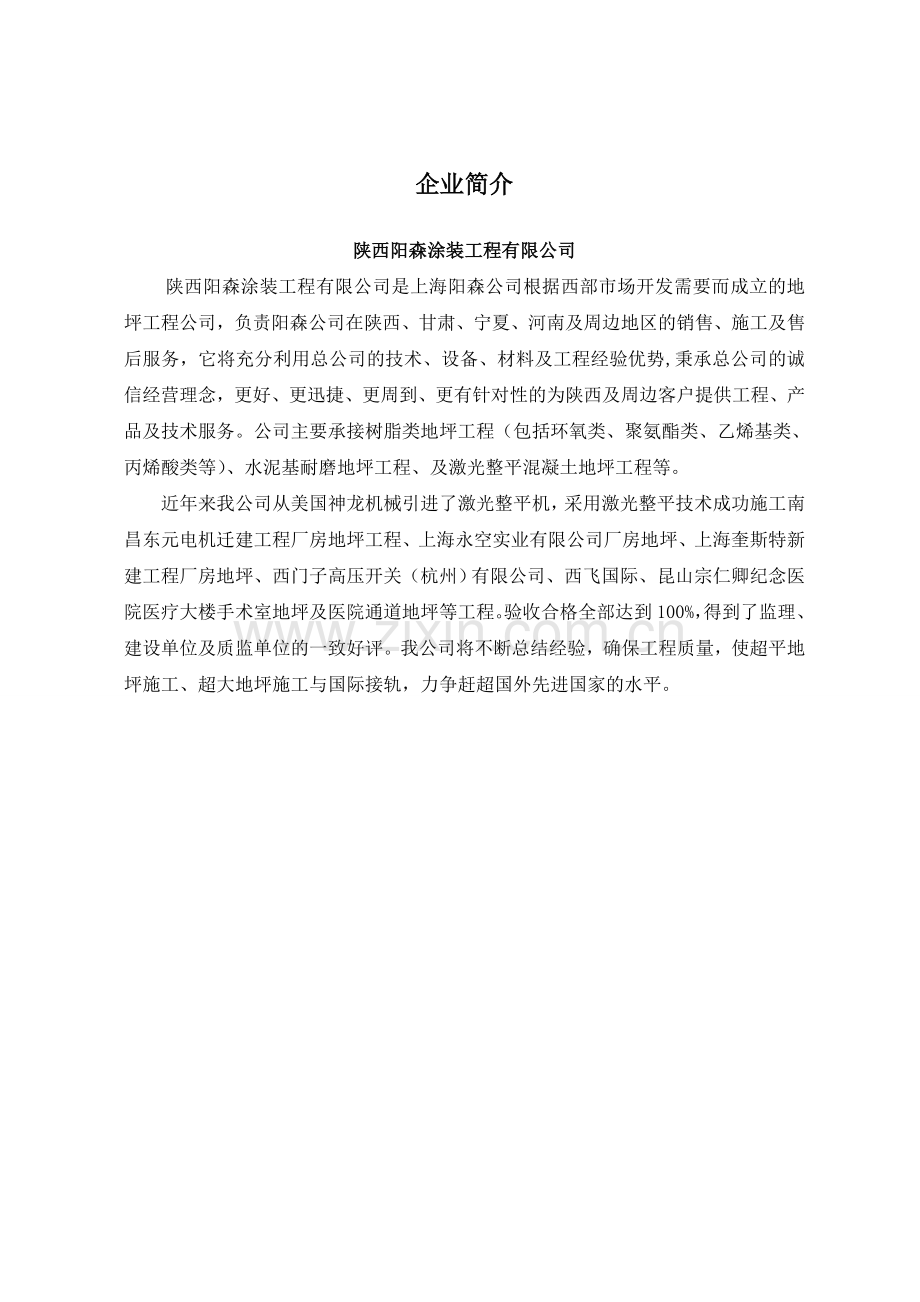

企业简介

陕西阳森涂装工程有限公司
陕西阳森涂装工程有限公司是上海阳森公司根据西部市场开发需要而成立的地坪工程公司，负责阳森公司在陕西、甘肃、宁夏、河南及周边地区的销售、施工及售后服务，它将充分利用总公司的技术、设备、材料及工程经验优势,秉承总公司的诚信经营理念，更好、更迅捷、更周到、更有针对性的为陕西及周边客户提供工程、产品及技术服务。公司主要承接树脂类地坪工程（包括环氧类、聚氨酯类、乙烯基类、丙烯酸类等）、水泥基耐磨地坪工程、及激光整平混凝土地坪工程等。
近年来我公司从美国神龙机械引进了激光整平机，采用激光整平技术成功施工南昌东元电机迁建工程厂房地坪工程、上海永空实业有限公司厂房地坪、上海奎斯特新建工程厂房地坪、西门子高压开关（杭州）有限公司、西飞国际、昆山宗仁卿纪念医院医疗大楼手术室地坪及医院通道地坪等工程。验收合格全部达到100%，得到了监理、建设单位及质监单位的一致好评。我公司将不断总结经验，确保工程质量，使超平地坪施工、超大地坪施工与国际接轨，力争赶超国外先进国家的水平。

上海阳森控股集团有限公司
上海阳森控股集团有限公司本部设在上海，国内设有上海阳森科技发展有限公司、上海阳森特种涂装工程有限公司、上海阳森精细化工有限公司、上海百祁灵机械贸易有限公司、上海德坤化工贸易有限公司、上海福森稀浆封层技术有限公司、北京阳森世纪工程有限公司、山东阳森化工科技发展有限公司、厦门阳森科技发展有限公司、吉林阳森科技发展有限公司、南京阳森科技发展有限公司、陕西阳森涂装工程有限公司、南阳阳森地坪工程有限公司、温州阳森科技发展有限公司、大连阳森地坪工程有限公司、成都阳森科技有限公司、武汉阳森涂装工程有限公司等地坪工程公司，依据在国内强大的销售网络和公司实力，已经在全国范围内完成了千余项各类地坪工程。我们的客户从小制造厂到财富五百强，我们用良好的质量和服务赢得广泛的好评。
阳森公司与许多世界工业地面著名公司有着长期良好的合作，我们成功完成或承接了包括：长春一汽、上海大众、上海通用、西门子(上海、广州、杭州、济南、印度)有限公司、松江台积电、泰安高压开关厂、ABB(上海、厦门、西安、重庆、合肥等)、宏力半导体、克虏伯不锈钢、飞利浦电子等众多工程。
阳森公司目前拥有多支专业的施工队伍，有许多受过良好培训有经验的专业管理人员，有大量的先进施工装备，能够同时施工多个大型工程。

上海阳森精细化工有限公司
上海阳森精细化工有限公司是研究制造聚合物应用材料的高新技术企业，公司汇聚了业界高学历且经验丰富的化学、材料及表面处理技术的专家，致力于特种防护材料、工业及商用地坪材料、塑料表面装饰漆、金属烤漆、塑胶运动场材料、建筑胶粘剂等材料的制造及应用技术开发研究。在“研卓越科技，铸坚实品质，奉诚信服务，谋共同进步”质量方针的指导下，严格遵循ISO9001质量管理体系，为涂装和工程领域提供了品质可靠的产品及颇具效益的服务。多年来，上海阳森以高品质的产品和服务努力为业界树立品质的典范。
¨ 2003年通过ISO9001-2000质量体系认证(BSI：FM 81172)
¨ 2005年通过ISO14000-2004环境认证
¨ 2003年被政府认定为高新技术企业
¨ 国家信息产业部标准化工作组成员
¨ 公司率先研制成功的Yanfloor®WB水性环氧地坪材料项目被认定为“上海市高新技术成果转化项目”
¨ 2003年获中国电子产品装备协会防静电产品生产资格认证(证书编号：2003-026)
¨ 中国建筑材料联合合地坪材料分会理事单位
¨ 参与编制《中华人民共和国电子行业标准—防静电地坪涂料通用规范》(标准号：SJ/T11294-2003
¨ 参与编制《中华人民共和国电子行业标准—电子产品制造与应用系统防静电检测通用规范》SJ/T10694-2006
¨ 参与编制《上海市工程建设规范—防静电工程技术规程》
¨ 参与编制《地坪涂料》HG／T_3829-2006
¨ 主编《地坪涂装材料》GB/T 22374-2008
¨ 主编《自流平地面工程技术规程》JGJ/T 175-2009
¨ 主编中华人民共和国军用标准《防静电工作区技术要求～防静电地坪》GJB 3007-2006
¨ 参与编制《防静电工程设计规范》（已报批）
¨ 参与编制《防静电工程施工及验收规范》（制订中）
地坪施工技术方案
（一）、方案编制依据及规范标准：
1. 建筑地面工程施工质量验收规范 《GB 50209－2002》
2. 建筑地面设计规范《GB 50037－96》
3. 混凝土结构工程施工验收规范《GB50204-2002》
4. 自流平地面工程技术规范《JGJ/T175-2009》
5. 建筑工程施工质量验收统一标准《GB50300-2001》
6. 混凝土质量控制标准《GB50164-92》
7. 建筑施工安全检查标准《JGJ59-99》
8. 混凝土工程施工质量检验评定标准,《GB50204—2002》。
9. 建筑工程质量检验评定标准《GBT301—88》。
10. 混凝土结构施工图平面整体表示法制图规则和构造详图00G101。
11. 混凝土地面用水泥基耐磨材料《JC/T906-2002》
12. 环氧树脂地面涂层材料《JC/T1015-2006》
13. 地坪涂料《HG/T3829-2006》
14. 地坪涂装材料《GB/T22374-2008》

面涂
中涂
底涂
（二）、环氧自流平施工技术方案
1、系统结构图：

2、材料系统介绍：
在下表中对每种涂层系统的底漆、基层、加强层、骨料及面层分别作相应的介绍。
系统组成
产品名称/编号
涂装/表面处理方法
厚度
备注
表面处理

喷砂处理
~2mm

底漆
Sikafloor 161
辊涂
中涂、找平修补层（可选）
Sikafloor 161
刮涂（喷涂）
面涂
Sikafloor 263 SL
刮涂
3、特点：
Ø 高质量的抗机械磨损性
Ø 高质量的抗渗性
Ø 高质量的耐磨性
Ø 表面可防滑
Ø 易清洁
Ø 无溶剂
Ø 表面平整光洁
4、基层和环境状况要求：
（1）、基层要求
ü · 抗压强度 > 25 N/mm2
ü · 抗拉强度 > 1.5 N/mm2
ü · 含水率 <= 4%
ü 基层平整，表面收光，清洁，密实，干燥，无油脂、裂缝、空鼓、损坏或其他污染物。
ü 底层基层下做防潮处理。
（2）、环境要求
ü 温度与湿度：
最低 +10°C（但高于露点至少3°C）
最高 +30°C
空气相对湿度最高80%
ü 施工区域：无漏水
ü 无其他施工单位施工
5、施工技术方案：
（1）、施工准备
A、材料准备：环氧自流平地坪漆Sikafloor 263 SL、基层材料Sikafloor 161、填平修补腻子，填料如石英砂、石英粉。环氧树脂自流平涂料为双组份，按一定配比充分混匀。
B、机具准备：INPAC自吸抛丸设备、自吸研磨机、铣刨机、角磨机、漆刷或滚筒、盛水桶、低转速搅拌器（400转/分钟）或电动搅拌枪、专用钉鞋、镘刀、专用齿针刮刀、放气滚筒。施工机具在使用前需清洗干净。用完后的工具要在干固时间内用水清理，以免影响下次使用。
（2）、环氧自流平施工流程

基面抛丸（喷砂）
原基面检查
环氧自流平刮涂
环氧底漆辊涂
环氧中涂批刮
保洁清场
24小时后
2天后
施工准备
（施工机械、人员到位）
24小时后研磨

（3）、重要施工节点
A、混凝土检查：
彻底检查混凝土基面，看有无油污、空鼓，如有，使用如下办法进行处理：
油污： 使用溶剂擦洗干净，然后使用火焰进行烘烤；
空鼓： 使用环氧树脂进行注浆加固处理。
B、基面喷砂 (抛丸)：
a) 喷砂 (抛丸)工艺是处理混凝土基面的重要工序，但对于增加附着力、延长地坪使用寿命有重要意义，特别是施工无溶剂环氧自流平地坪时，抛丸处理对于延长地坪使用寿命、节约投资更为重要，根据本公司粗略统计，经过喷砂处理的的地面一般不会出现脱壳现象，可延长地坪使用寿命3年以上。
b) 使用喷砂机、研磨机前应计划好施工路线及相关电源连接设施；电源使用380V电压，使用功率在7KW以内；操作人员严格按照设备的使用说明及安全注意事项操作；处理效果以达到施工要求为原则；
C、底漆涂装：
选用高渗透耐磨硬化地坪专用底漆，滚涂一道。高渗透底漆渗透性强，可渗透到耐磨基面的毛细孔内部，以达到极佳的附着力，并可增加基面强度。
底漆涂装是基面处理后的第一道工序，这是地坪涂装中的重要的基础工艺。底涂施工前需确认基面已经达到施工要求，按照正确比例配制底涂料。使用滚筒涂装底漆，注意不可漏涂，不可一次涂刷太厚，涂装过底漆的基面，应检查是否有漏涂或发白现象，必要时可涂装第二道底漆或是补涂漏涂及发白区域。施工完毕后，需清洗施工工具，封闭现场，张贴悬挂醒目标示，做好现场保护工作。
D、环氧中涂（包括环氧砂浆与环氧腻子施工）
a) 施工前计算材料的使用量，依照施工方向及区域，配合施工路径选定搅拌区；
b) 选用已经加入增强填料的环氧树脂砂浆中涂，采用批刮的施工方法施工环氧中涂两道，找平基面并增加基面的强度；选用环氧树脂加入粉料，制作环氧腻子并使用刮板刮涂施工两道。
c) 刮涂施工要注意施工接缝，保证下道工艺不受接缝影响；
d) 施工涂布时应注意施工温度，低于5℃时环氧树脂不能固化；
e) 施工期间及养护时间内管制人员进出，如施工时温度在10℃～15℃时，养护时间为24～48小时；
f) 中涂干燥后，需要使用无尘三头研磨机进行研磨处理，为做面漆做准备。
E、环氧自流平面漆施工：
¨ 涂装面层前应了解施工期间的天气状况，避免在高湿高温、低温条件下施工。
¨ 选用环氧自流平地坪面涂。确认基面符合施工要求，门窗及必要关闭的通风口已关闭，并做好相应的现场防护工作；确认施工环境温度高于露点3℃以上，地面无结露现象。
¨ 配料前要先将各组分精确称量、充分搅拌，以避免因沉淀分层造成的色差、配比错误等状况。
¨ 把搅拌好材料，使用刮涂施工，施工时要用力均匀，铺料均匀，并注意防止前后间隔过长造成施工接痕。并以带齿推刀或刮板加助展开，并控制薄层厚度，用镘刀或专用齿针刮刀摊平，再以消泡滚筒处理待其自流，即成高平整地坪。
¨ 已经完工的地坪部位，要及时封闭现场，防止灰尘、蚊虫；张贴醒目的警示标识，防止有人误入现场。保养期内，禁止上人、上水。20℃时保养期这3天，温度较低时保养期延长。
7、注意事项：
1） 施工应参照设计要求及产品的使用说明书。
2） 切勿低于5℃时进行自流平施工，施工温度在5-35℃，最佳温度15～30℃。
3） 施工时有凸起或溅落，初凝后可用镘刀撇去。
4） 在规定的时间内流平面不许行人。
8、质量标准
1）、主控项目
①　 环氧自流平地面工程所使用的各种材料的品种、型号和性能应符合设计要求。
②　 环氧自流平地面工程的颜色、图案应符合设计要求。
③　 表面状况：平整光洁、色彩一致、无明显色差，不得有气泡、杂物、凸起、凹陷、针孔、裂缝、剥离等不良状况。
④　 环氧自流平地面工程的基层处理除须符合设计及产品的要求外，还应符合下列要求：
Ø 基层应作断水处理，或涂刷防潮环氧树脂底油。
Ø 基层含水率不得大于9%，PH值不大于10。
⑤　 硬度：工业使用要求硬度>2H，设计有规定的以设计为准。
⑥　 检验方法应符合以下规定
项次
项目
用做基层
用做面层
检验方法
1
颜色
均匀一致
均匀一致
观察
2
抹刀痕迹与涂抹接头
不允许
不允许

3
凸起、剥离、凹陷、裂缝
不允许
不允许

4
针孔、环形山孔
允许轻微少量
不允许

5
装饰线、分色线直线度允许偏差（mm）
≤2
≤2
拉5m线，不足5m拉通线，钢尺检查。

（三）、耐磨地坪方案
现浇混凝土，厚度及标号均按设计要求
一、 系统结构图：

砼施工整平，达到2m靠尺±3mm

耐磨材料层

二、材料系统介绍：
产品名称/编号
涂装/表面处理方法
厚度
备注
Sikafloor®-2 SynTop-1
撒播
2-3mm

三、施工工艺：
1、耐磨地面施工流程：
工具材料进厂 →机械设备、工具检查→第一次撒料→机械抹压→第二次撒料→机械提浆→机械抹压→机械收光→地面养护剂→填充弹性PU

2、耐磨面层施工方法：
2.1、当砼表面的水渍消失或砼有足够的硬度可以承受磨光机的操作时开始用机械磨光，上机时间应根据砼的塌落度、气温等因素而定。在初磨期间应用2米靠尺随机反复检查，工作持续到砼表面平整、无明显缺陷时结束。待砼初凝开始，人站利到砼表面无明显脚印时，使用抹光机（安装圆盘）进行作业，将表面沙浆层搓打均匀（提浆）。如砼表面出现浮浆，应使用圆盘机械均匀地将砼表面浮浆层破坏掉。
2.2、撒播材料：将规定用量5Kg/m2的耐磨材料Sikafloor®-2SynTop-1按标划的板块布料机或采用用手工分两次均匀地散布在初凝的砼表面上。第一次散布材料约60%，待耐磨材料吸收水分变暗后，采用圆盘机械进行1～2次磨压，使耐磨材料与砼基层紧密结合。谁后进行第二次撒播作业（余下的约40%材料），撒播材料的方向与第一次垂直，以保证材料撒播的均匀性。待耐磨材料吸收水分后，随后视面层硬化情况，进行至少六次圆盘机械镘抹圆盘抹压作业，机械镘抹的运转速度应视砼地面的硬化情况做出适当的调整，机械镘抹作业应纵横交错进行。
2.3、表面磨光作业：待面层具备足够强度后，将机械的圆盘卸下进行地面收光，收光遍数不低于6遍，边角、模板边缘用铁抹子人工收光，初磨之后，调整磨光机抹片角度，进行精磨，直至表面光亮结束。精磨完成后的地面应表面致密，颜色一致。
2.4、地面养护及成品保护：在耐磨地面施工完毕后，根据温度，湿度等条件，在一定时间后涂刷地面养护剂养护。
2.5、后期表面洒水养护，时间不少于7天

（五）、工程报价表
序号
分项目
材料用量
Kg/m2
生产厂家
单价
元/m2
1
矿物合金骨料耐磨地坪
5
西卡
35
2
环氧砂浆自流平
2.4
西卡
125.23

（六）、施工预算书
地坪工程预算书
项目名称：2mm环氧砂浆自流平
工艺
材料名称
材料费用
人工机械费用
合计
基面处理

3
5.5
8.5
底漆涂装
高渗透环氧底漆
7.5
2
9.5
整体环氧砂浆
环氧树脂+石英砂
21.7
2
23.7
环氧中涂
环氧树脂+骨架填料
9.9
2
11.9
自流平面层
无溶剂环氧自流平
52.5
3
55.5
（一）
直接费用合计
109.1
（二）
施工准备及管理费（一）×6%
6.55
（三）
利润（一）×5%
5.455
（四）
税金｛（一）＋（二）＋（三）｝×3.41%
4.13
（五）
总造价（一）＋（二）＋（三）＋（四）
125.23
地坪工程预算书
项目名称：矿物合金骨料耐磨地坪
工艺
材料名称
材料费用
人工机械费用
合计
耐磨材料撒布
矿物合金骨料耐磨料
30.5

30.5
（一）
直接费用合计
30.5
（二）
施工准备及管理费（一）×6%
1.83
（三）
利润（一）×5%
1.525
（四）
税金｛（一）＋（二）＋（三）｝×3.41%
1.15
（五）
总造价（一）＋（二）＋（三）＋（四）
35.01

五、工程案例

地坪效果图

西卡（中国）建筑材料有限公司
公司简介
西卡公司（Sika）于1910 年创办，总部位于瑞士苏黎世市，是一家在全球各地生产及经营建筑用化学材料产品的跨国公司。
目前公司业务遍及全球五大洲五十多个国家，年产量达五十三万多吨，年产值超过十亿美元。遍布全球的西卡公司均设有品质管制及化学和混凝土实验室，来支援当地的生产及测试计划，保证所有产品均符合西卡公司严格的技术规范及要求，并且顾客提供必需的测试及分析服务。
作为全球首屈一指的专业建筑用化工产品公司，九十年来，西卡公司优质系列性产品及优良服务早已闻名全球。
随着中国经济的高速发展，建筑业的发展也突飞猛进，而对建筑材料的需求量不断扩大，跨国性的西卡公司，本着加强经济合作和技术交流的愿望，于一九九四年十月十日，公司在华投资的独资企业—西卡（中国）建筑材料有限公司正式成立。
西卡（中国）的成立，将西卡九十多年的优质系列产品及优良服务带进中国。并依照总公司严格的技术规范及要求，采用国际的先进技术设备和科学的经营管理方法，结合国内的实际情况，生产出建筑业所需的高质量的化工产品，来满足国内市场需求。
西卡（中国）公司于一九九八年八月，通过国际和国家ISO9002：1994 标准认证，为我们客户更可靠地提供产品质量保证。

材料检验报告
