银川国际贸易中心A段酒店工程————自升式物料提升机施工方案

银川国际贸易中心A段酒店工程

室内自升式物料提升机
施工方案

编 制 人：
审 核 人：
审 批 人：
编制单位：北京城建七建设工程有限公司宁夏分公司
编制时间： 2009年10月05日

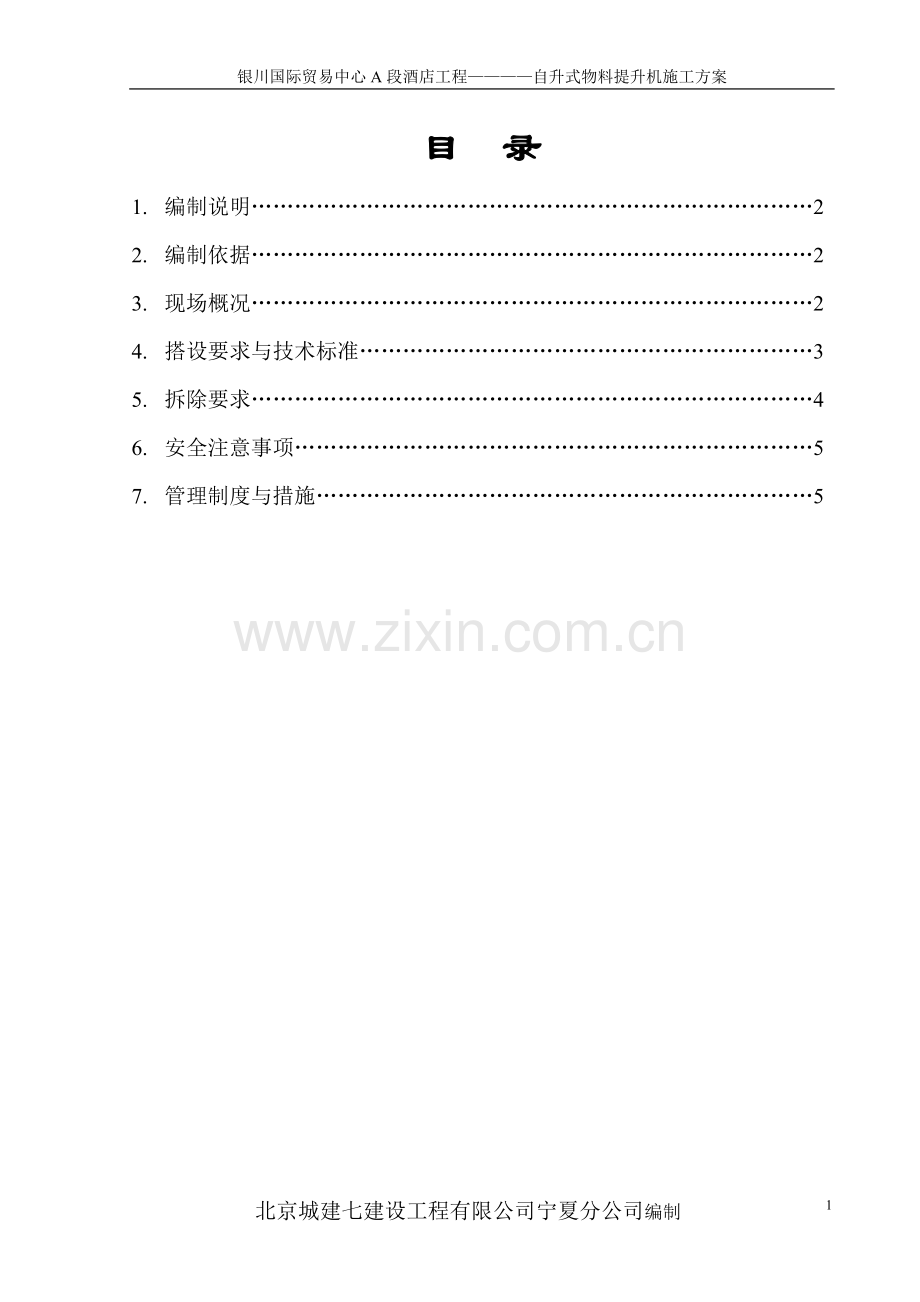

目 录
1. 编制说明……………………………………………………………………2
2. 编制依据……………………………………………………………………2
3. 现场概况……………………………………………………………………2
4. 搭设要求与技术标准………………………………………………………3
5. 拆除要求……………………………………………………………………4
6. 安全注意事项………………………………………………………………5
7. 管理制度与措施……………………………………………………………5

1. 编制说明：
1.1 因本装饰改建工程最高处为18层屋面，高70多米，为高层建筑施工，并且屋顶还有防水施工，室内二次结构及材料运输量比较大，但本工程室外装修已经完成，北侧与宴会厅之间还有部分未装修，有室外提升机空间可以利用，故直接采用在A-M轴-A-N轴与A-12轴-A-14轴之间安装一台提升架（室外），进行宴会厅屋面与主楼二三层材料上下垂直运输；另一部安装在室内A10-A11/AK-AH轴之间电梯井中，安装高度至17层地面68米，进行4-18层材料上下垂直运输。。
1.2 提升架必须由专业公司提供，并进行施工组装，安装调试合格后报安监站备案后，方可进行使用。
1.3 提升架必须在开工时立即进行，以满足开工后大量材料运输使用要求。
2. 编制依据：
2.1 依据本工程施工组织设计；
2.2 依据《建筑施工安全检查标准》（JGJ59-99）；
2.3 依据建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001-J84-2001；
2.4 依据室外用自升式物料提升架Q/BJ02-2002。
2.5 GB195—2002建筑卷扬机及GB13329—91建筑卷扬机安全规定
2.6 建筑临时用电安全技术规范JGJ46—2005
2.7 建筑机械使用安全技术规程JGJ33—86
2.8 银川市关于垂直运输设备使用安装的有关规定
3. 现场概况：
3.1 室内原有的四部客梯还未安装，有两个电梯井可以利用，故直接采用电梯井安装封闭式一台提升架，进行4-18层材料上下垂直运输。
3.2 室内自升式物料提升机确定在A10-A11/AK-AH轴之间电梯井中，安装高度至17层地面68米，外观上为隐蔽部位，对以后施工影响较小，进行自升式物料提升架设置合理。
3.3 电梯井中为混凝土结构，并且有一些原来电梯安装的埋件可以考虑作为提升架附着（拉接点），再用架子管与每层入口部位进行夹固连接，保证提升架的稳定性。
3.4材料准备：
3.4.1选用48×3.5钢管，有严重锈蚀、弯曲、压扁、裂缝的钢管不得使用。
3.4.2自升式物料提升架及相应配套设施。
3.4.3扣件需经国家批准，有出厂合格证明的产品。
3.4.4脚手板为50厚松木板，两头用4mm钢丝箍筋两道。
3.4.5安全网，进场经过验收合格，资料齐全。
4. 搭设与技术标准：
4.1 基底：
4.1.1. 自升式物料提升架两侧，基底必须牢固，应用不低于C30豆石砼浇筑，厚度一般为80mm。
4.1.2. 轨道下必须设置底板厚度不得小于200 mm，，基础截面尺寸：800×4400×200mm,采用8根12箍筋均为6@100- 200，预埋16的螺栓，满足整体与轨道下的强度。
4.2 上料平台：
上料平台用48×3.5钢管搭设，与原有结构用架子管附着连结固定，用脚手板（竹架板）满铺。
4.3 自升式物料提升机：
4.3.1. 轨道为L50*50*5角钢四方架子，相互之间连接用螺栓连接，不得少于4个，并上下垫垫，螺母拧固结实。
4.3.2. 轨道的垂直度偏差每30m不得大于20mm，（1/200）。
4.3.3. 轨道外侧主架子与原结构用架子管支撑连接固定，每层加固两道。
4.3.4. 详细参见厂家提供的使用说明书。
本设备适用于温度-20—40度湿度小于85％，海拔1000米以下，无爆炸危险腐蚀性介质及无粉尘污染的环境中工作，禁止吊运熔化金属，有毒易燃易爆物品，所适用的电源为交流三相50HZ380v
最大架设高度：81/30米 附着次数：13/4次 额定提升重量1.2吨
最大提升重量：1.5吨 吊蓝底面尺寸1.8×3米 工作环境-20—40度
卷扬机型号：JJK1.5 （设备及相关的配件经过安检机构备案，满足相关使用要求）
4.4 脚手架：
4.4.1. 脚手架立杆间距不得大于1.5米，行距不得大于1.2米。
4.4.2. 扫地杆距离地面为150 mm。
4.4.3. 大横杆上下间距不得大于1.5米。
4.4.4. 小横杆与大横杆连接，水平距离不得大于1.5米。
4.4.5. 每个脚手管端部固定连接的扣件，在脚手管端部的位置不得小于100。
4.4.6. 扣件拧固结实、合理，力度不得小于25KN，扣件不得有脱丝现象。
4.5 附着（拉接点）：
4.5.1. 在每层卸料平台位置，与主体结构设置附着点，各层之间也设置加固的支撑，用架子管与原结构夹紧牢固，对室外吊篮的脚手架进行连接固定，以增加其稳定性。
4.5.2. 连接点水平状每层应为2道，每道与原结构都要用架子管固定。
4.6 地基：
4.6.1. 卷扬机做1050×800×520混凝土基座，预埋直径16MM螺栓外露60MM下面满足锚固要求基座必须接地电阻不大于10欧。
4.6.2. 升降机基础采用600×500×3000MM混凝土基座，预埋直径16mm螺栓。
4.7 、通道（即每层的卸料平台）：搭设上宴会厅屋面通道处脚手架，四周双排架到顶，搭设高度与宴会厅超过女儿墙上口不小于1.2m(防护)，立杆距通道两侧边缘不得小于150 m m，立杆横间距离1.5m，纵间距1.5m；第一排扫地杆距地面高100mm，大横杆步架高1.8m，小横杆水平间距离1.5m，步高随大横杆。架子下通道宽为3.5m，高为4 m，通道顶棚脚手架上面满铺一层竹编板作为护头棚，通道立面采用围挡板进行封闭，每层的卸料平台层满铺300㎜宽脚手板，并用8#铁丝与小横杆扎牢，不能有探头板。外排脚手架上满设200㎜高挡脚手板，并设一道到顶的钢管护身栏。
4.7.1通道必须与每层的电梯口连接固定。
4.7.2通道两边设置当脚板，当脚板高度不得小于150 mm。
4.7.3通道与自升式物料提升机接触部位，必须设置钢筋护栏门，钢筋护栏门不得低于1.5米，并设置低压红色照明灯。提升物料平台出料口设置安全门,防止物料滑落，高度不低于0.8米。
4.8 安全网：
4.8.1 挂水平安全网，在5.5 m高度下面必须满挂水平安全网封闭，规矩整齐。挂立面安全网，缘钢管架外围四周采用铁丝固定满铺安全网进行封闭，6米高以上，为了保护好成品石材墙面及柱子，内侧采用防火布进行整个封闭。各杆件相交部位伸出的端头，均要大于100mm,以防脱落。
5. 拆除要求：
5.1 拆除脚手架时必须划出安全区， 设警戒标志，并设专人警戒。
5.2 拆除前先把杂物清理干净，拆除时严格遵守拆除顺序，由上而下，后绑者先拆，先绑者后拆。
5.3 统一指挥，上下呼应，动作协调。
5.4 材料工具必须绑扎牢固或装入容器内才可吊下，严禁从高空抛掷。
6. 安全注意事项：
6.1 卷扬机司机：
6.1.1 司机必须经过有关部门培训，考试合格后持证上岗，操作经验丰富。
6.1.2 司机身体健康，政治过硬，无违法乱纪行为记录。
6.1.3 司机必须与项目部签定安全协议，使外提升架的安全得到有效保护。
6.2 安全用电：
6.2.1 必须采用一机一闸。
6.2.2 闸箱设置漏电保护器，满足室外自升式物料提升机使用要求。
6.2.3 接电必须有专业电工完成。进出电箱的电缆线，必须进行埋设和保护。
6.2.4 电箱设锁，不使用锁好，严禁非机手操作。
6.3 其他：
6.3.1 操作人员定期检查各部位安全性能，是否良好。
7. 管理制度与措施：
7.1 管理制度：
7.1.1 操作人员必须严格按方案、交底进行操作和作业。
7.1.2 搭架子前要认真检查所用的料具，必须使用合格的材料。
7.1.3 在搭设或修理架子时，操作人员必须戴好安全带，过程中由专业安全人员监督进行。
7.1.4 外提升架与架子必须进行验收，合格后由有关人员签字；未经检查、验收前除架子工外，严禁其他人员攀登，验收后任何人不得擅自拆改。
7.1.5 外提升架在使用过程中，只作为材料运输使用，严禁施工人员上下。
7.1.6 使用过程中要经常检查，发现问题及时处理。
7.1.7 加强机械设备综合管理，设懂机械管理的专职（或兼职）机务员，充分发挥机械设备的效能。
7.1.8 新开工项目必须制定机械设备使用的布局方案，根据施工进度合理选配及时入场，满足施工需要。
7.1.9 施工项目机械设备必须实行统一管理，由机务人员按规定要求对进场机械设备进行验收，合格后向操作人员进行技术交底，手续齐全，并有记录方可使用。
7.1.10 主要机械设备的操作人员必须持证操作，在用机械设备安全防护装置必须齐全有效。
7.1.11 项目机械设备使用管理必须坚持“三定”原则。
7.1.12 要合理使用设备，安装符合规定，特殊机械制定特殊安全技术要求，环境符合文明施工要求。
7.1.13 贯彻“安全第一、预防为主”的方针，如发生机械事故，应保护现场及时上报，做到“三不放过”原则，提出整改措施。
7.1.14 坚持“十字”作业，加强维护保养，严禁带病运转。
7.1.15 定期进行安全教育，坚持技术培训，并有记录。
7.1.16 项目对机械设备使用要进行经济核算，并做到资料完整齐全。
7.2 管理措施：
7.2.1 在施工中，运输的材料不得存放过多，随用随运，每次允许荷载为400kg/m2。
7.2.2 每天专业操作人员，使用前必须进行检查，安全无误后，方可进行使用。
7.2.3 严禁非专业操作人员使用，发现将进行严厉处罚。
7.2.4 操作人员管理，由项目部专业安全人员监督管理。
安装附图：

7
北京城建七建设工程有限公司宁夏分公司编制
