恒大：淋浴间隔的标准化做法
推荐语
恒大的产品标准化保证了其高周转。今天我们来看对于淋浴间隔这样一个很小的产品，恒大是如何来实现标准化的。
▌一、产品介绍
1.产品分类：
按功能分类：整体淋浴房和简易淋浴房；
按款式分类：转角形淋浴房、一字形浴屏、圆弧形淋浴房、浴缸上浴屏等；
按底盘的形状分类：方形、全圆形、扇形、钻石形淋浴房等；
按门结构分类：移门、折叠门、平开门淋浴房等。
现在，恒大使用的淋浴间隔有按外形分为“一”字型和“L”型两类，按开门方式分为平开门和推拉门两类。
恒大使用的淋浴间隔中“一”字型平开门和“L”型推拉门还有工人房淋浴间隔占到总量的95%以上。

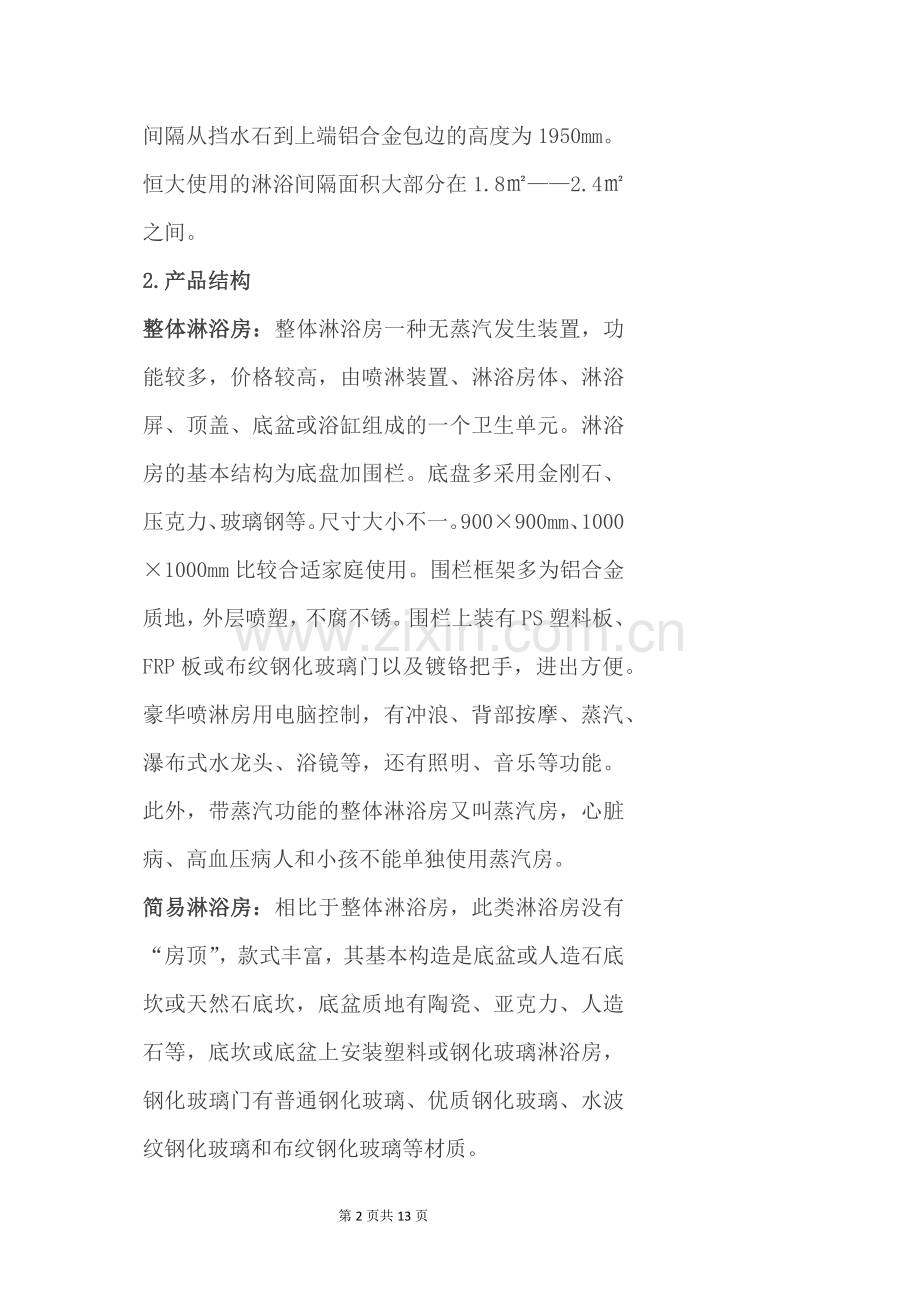

恒大使用的淋浴间隔大部分宽度为900mm——1200mm，“一”字型平开门淋浴间隔从挡水石到玻璃顶端高度为1950mm，“L”型推拉门淋浴间隔从挡水石到上端铝合金包边的高度为1950mm。恒大使用的淋浴间隔面积大部分在1.8㎡——2.4㎡之间。
2.产品结构
整体淋浴房：整体淋浴房一种无蒸汽发生装置，功能较多，价格较高，由喷淋装置、淋浴房体、淋浴屏、顶盖、底盆或浴缸组成的一个卫生单元。淋浴房的基本结构为底盘加围栏。底盘多采用金刚石、压克力、玻璃钢等。尺寸大小不一。900×900mm、1000×1000mm比较合适家庭使用。围栏框架多为铝合金质地，外层喷塑，不腐不锈。围栏上装有PS塑料板、FRP板或布纹钢化玻璃门以及镀铬把手，进出方便。豪华喷淋房用电脑控制，有冲浪、背部按摩、蒸汽、瀑布式水龙头、浴镜等，还有照明、音乐等功能。此外，带蒸汽功能的整体淋浴房又叫蒸汽房，心脏病、高血压病人和小孩不能单独使用蒸汽房。
简易淋浴房：相比于整体淋浴房，此类淋浴房没有“房顶”，款式丰富，其基本构造是底盆或人造石底坎或天然石底坎，底盆质地有陶瓷、亚克力、人造石等，底坎或底盆上安装塑料或钢化玻璃淋浴房，钢化玻璃门有普通钢化玻璃、优质钢化玻璃、水波纹钢化玻璃和布纹钢化玻璃等材质。
3.产品核心性能指标
玻璃：汽车级浮法全钢化8mm光玻，敲碎后在625px2范围内颗粒40-60颗。
五金件为不锈钢或PVC磁吸条.通过24小时盐雾测试不变色。
铝材、镁铝合金厚度12mm，表面处理为阳极氧化。
▌二、材料品质关键因素分析
铝合金厚度：淋浴房主骨架铝合金的厚度需在1.2mm以上。框架组合需使用304不锈钢螺丝。
玻璃质量：玻璃材料的不纯或工艺的缺陷会使玻璃有杂点和气泡等缺陷，减少玻璃的硬度、强度等。
铝材的硬度：淋浴房铝材往往需要支撑几十公斤甚至上百公斤玻璃的重量，如果硬度和厚度不行，淋浴使用寿命将很短，所有铝材的硬度和厚度是重要考核指标。
滑轮：（1）滑轮的轮座要使用抗压、耐重的材料，比如304不锈钢、高端合成材料。轮座的密封性好，水汽不容易进轮子，轮子的顺滑性得到保障。（2）滑轮和轨道要配合紧密，缝隙小，在受到外力撞击时不容易脱落，避免安全事故。
▌三、技术标准
材料技术指标
1.产品应按设计图纸要求并满足国家现行相关标准；
2.铝材：铝合金牌号及状态为6063-T5，电泳平光香槟色（D1#），面管铝材实测厚度：≥1.0mm，扁管、方管立柱铝材实测厚度≥1.2mm。
3.铝材应执行GB5237.3-2008标准，公差按高精级制造、验收；
4.转角扶手、底部靠墙转角：优质ABS塑料，喷漆颜色同铝合金扶手颜色；
5.钢丝：304#钢丝，无磁，1条漆包铜芯（钢芯）+12条钢丝+外包胶套，内部钢丝直径≥2.0mm，含外包胶套直径≥2.3mm；
6.六角自攻螺丝：201#不锈钢，无磁；圆头自攻螺丝：304#不锈钢，无磁；产品所需铝材须国内知名品牌，质保期：3年。
产品品质标准
1.按样板验收。
2.外观质量要求：产品外观应平整光滑、色泽均匀、表面覆盖层牢固，不应有明显的流疤、划痕、麻坑、脱落等缺陷。产品外露表面不应有毛刺和飞边；金属配件表面无裂纹、划痕、气孔等缺陷。
▌四、验收标准
1.适用范围：本标准适用于所有不带底盆的淋浴房产品上。
2.引用标准：EN 14428——《淋浴房》
3.产品描述：此系列产品标准配置为；玻璃均采用6mm厚钢化玻璃、不锈钢玻璃夹、门铰、上下导轨，无底盆带挡水基石。
4.检验标准及要求（通用）：
外观
（1）钢化玻璃表面平整、光滑，无缺角、气泡和光学变形，磨边整齐，无爆边。门表面不应有毛刺、油斑或其它污迹，装配连接处不应有外溢的胶粘剂或玻璃胶；
（2）铝材表面处理无色差，颜色可参照外观封样检验；铝材表面无变形、气泡、刮伤、碰伤及明显机械纹等，铝材两端切割整齐，无毛刺；
（3）不锈钢配件应表面光滑无毛刺、针孔眼、明显机械纹；
（4）挡水条和门吸磁条表面色泽均匀，无杂质，黑色，毛刺和飞屑，切割整齐；
（5）检验挡水基石尺寸，尺寸偏差要小于1mm，基石表面光滑无破损。
尺寸：玻璃的厚度应符合下表要求：（产品的高度尺寸偏差±2mm）

装配
（1）各固定连接部件应结合可靠，无歪斜及松动现象；
（2）移动玻璃门滑轮应启闭灵活，顺畅，无卡阻、晃动和较大噪音.门磁条的磁性要适中，门闭合后无任何肉眼可见的缝隙；
（3）门拉手要安装牢固，用手旋转手柄时不能有松动、卡滞现象，且旋转的力度适中；
（4）挡水基石与产品弧度吻合，生产及检验中玻璃及配件时使用薄棉布手套进行操作，
不允许表面存在手印现象。
玻璃敲击测试：用橡胶锤敲击后，玻璃无变形和破损。
结构强度测试：当沙袋高度差为107mm时，测试后完好；当沙袋高度差为160mm时，测试后允许变形，变形后玻璃无破损，变形度保证活动门能开启为合格，反之判定不合格。
密封性测试：淋浴房能保留住水，使用花洒对产品玻璃进行喷淋试验，允许有少许的渗漏，渗漏量不大于50 ml。
5.检验方法
外观：目测检查，目测时应在自然散射光线下或在无反射光的白色灯光下进行，光照度不应低于300 lx。
尺寸：玻璃厚度用最小读数值为0.02mm的游标卡尺测量；用卷尺依据设计图纸测量产品的总长。
装配（试装）：按照说明书的安装步骤每10套产品（同型号批量为10套/不足10套按10为一个批次进行）试装1套淋浴房产品，检验安装步骤是否方便快捷与说明书内容是否一致，核对配件完整性。
测试
（1）用橡胶锤重力敲击钢化玻璃。
（2） 一个帆布袋状体的沙袋，内装45 kg的石英砂，用绳子吊在试验架上，见下图。将淋浴房按照说明书安装好后，将沙袋摆起，然后自由回摆。
（3）使用测试花洒头，连续进行测试1和测试2，调整出水口流量为11 l/min。
测试1：根据说明书安装好淋浴房，距离玻璃门750px，用淋浴喷头沿着玻璃门的宽度和高度方向喷射一分钟，观察是否漏水。
测试2：根据说明书安装淋浴房，将淋浴房安装在50X50mm的围墙上进行测试，将测试花洒头安装在1900mm的高度上，距离玻璃门的开口处300mm，调整花洒头喷口垂直向下，然后关闭淋浴房门，喷射地面3分钟，观察是否漏水。（见下图）
6.检验规则

▌五、工厂检查
1.质量管理体系检查：查看各车间是否按照以下质量管控模式执行，并检查厂家质检报告，同时亲自检查报告中的几项检测数据是否属实。
外观
（1）钢化玻璃表面平整、光滑，无缺角、气泡和光学变形，磨边整齐，无爆边。门表面不应有毛刺、油斑或其它污迹，装配连接处不应有外溢的胶粘剂或玻璃胶；
（2）铝材表面处理无色差，颜色可参照外观封样检验；铝材表面无变形、气泡、刮伤、碰
伤及明显机械纹等，铝材两端切割整齐，无毛刺；
（3）不锈钢配件应表面光滑无毛刺、针孔眼、明显机械纹；
（4）挡水条和门吸磁条表面色泽均匀，无杂质，黑色，毛刺和飞屑，切割整齐；
（5）检验挡水基石尺寸，尺寸偏差要小于1mm，基石表面光滑无破损。
尺寸
（1）玻璃的厚度应符合下表要求：
（2）产品的高度尺寸偏差±2mm
装配
（1）各固定连接部件应结合可靠，无歪斜及松动现象；
（2）移动玻璃门滑轮应启闭灵活，顺畅，无卡阻、晃动和较大噪音.门磁条的磁性要适中，门闭合后无任何肉眼可见的缝隙；
（3）门拉手要安装牢固，用手旋转手柄时不能有松动、卡滞现象，且旋转的力度适中；
（4）挡水基石与产品弧度吻合，生产及检验中玻璃及配件时使用薄棉布手套进行操作，不允许表面存在手印现象。

玻璃敲击测试：用橡胶锤敲击后，玻璃无变形和破损。
结构强度测试：当沙袋高度差为107mm时，测试后完好；当沙袋高度差为160mm时，测试后允许变形，变形后玻璃无破损，变形度保证活动门能开启为合格，反之判定不合格。
密封性测试：淋浴房能保留住水，使用花洒对产品玻璃进行喷淋试验，允许有少许的渗漏，渗漏量不大于50 ml。
2.检验方法
外观：目测检查，目测时应在自然散射光线下或在无反射光的白色灯光下进行，光照度不应低于300 lx。
尺寸：玻璃厚度用最小读数值为0.02mm的游标卡尺测量； 用卷尺依据设计图纸测量产品的总长。
装配（试装）：按照说明书的安装步骤每10套产品（同型号批量为10套/不足10套按10为一个批次进行）试装1套淋浴房产品，检验安装步骤是否方便快捷与说明书内容是否一致，核对配件完整性。
▌六、检查厂家原材料是否符合我司技术指标
1.玻璃：淋浴间隔所有玻璃选用厚度8㎜汽车级钢化安全玻璃。
2.五金：
（1）铝合金型材：型材表面采用喷砂氧化工艺（银色），型材的厚度应大于1.2㎜；
（2）玻璃夹及不锈钢管：玻璃夹及合页均采用不锈钢（材质：304#）；顶部加强杆用Φ 25不锈钢管（材质：304#），厚度为1.0㎜；
（3）圆拉手：拉手体采用塑料，表面电镀为铬色；
（4）螺丝：不锈钢螺丝。
3.淋浴间隔与墙面瓷砖接缝处使用中性白色硅酮胶（中性玻璃胶）收口，打胶要求饱满、光滑、均匀。
4.防水条：集中内排水方式。
▌七、施工工艺及使用位置
量尺前要求墙面砖、地砖、大理石做好，墙面砖、地砖、大理石不能空鼓，墙面完成面上下尺寸误差不能超过25px，要求提供墙体内的电源、水路分布图、以免安装打孔时打爆水管和破坏电源。
▌八、安装点检表检查内容
安全性：
1.玻璃安装是否垂直，底部放置是否平衡受力；
2.与玻璃直接接触的受力部位是否有胶垫或胶条。
3.定位装置是否漏装。
4.玻璃是否有爆边爆角的现象。　
稳定性：
1.镙丝是否有松动；
2.滑动是否顺畅；
3.房体是否晃动。
防水性：
1.是否存在漏打玻璃胶的现象；
2.门关闭时是否有缝隙；
3.是否有漏装挡水胶条的现象；
4.门底胶条与底部的铝制挡水条之间是否有空隙；
5.门开关的过程中是否有胶条和磁条的脱落现象。　　　　
美观性：
1.五金件和铝材表面是否有划痕和色差。　
2.同一平面的玻璃是否在同一直线上。　
3.房体是否有扭曲现象。　　　　　　　
4.玻璃表面是否有划痕或杂色。　　　　
5.铝材的连接部位是否间隙过大。
▌九、常见问题及处理方法
1.玻璃自爆：引起玻璃自爆的原因主要有：一是玻璃原件中硫化镍的含量过高，钢化后受温差变化（国家标准为允许自爆率不超过3‰）二是钢化过程不达标，要求钢化炉温在695℃左右,持续40-60秒;三是安装不到位,玻璃做斜、点受力;四是使用不当,有硬物碰角(一般淋浴间隔玻璃角都应有胶条或磁条保护或隐藏在铝材槽内),交楼时应在门上标注开门方向,防止乱推滥撞。
2.漏水、要求打胶要到位，结构要合理。
