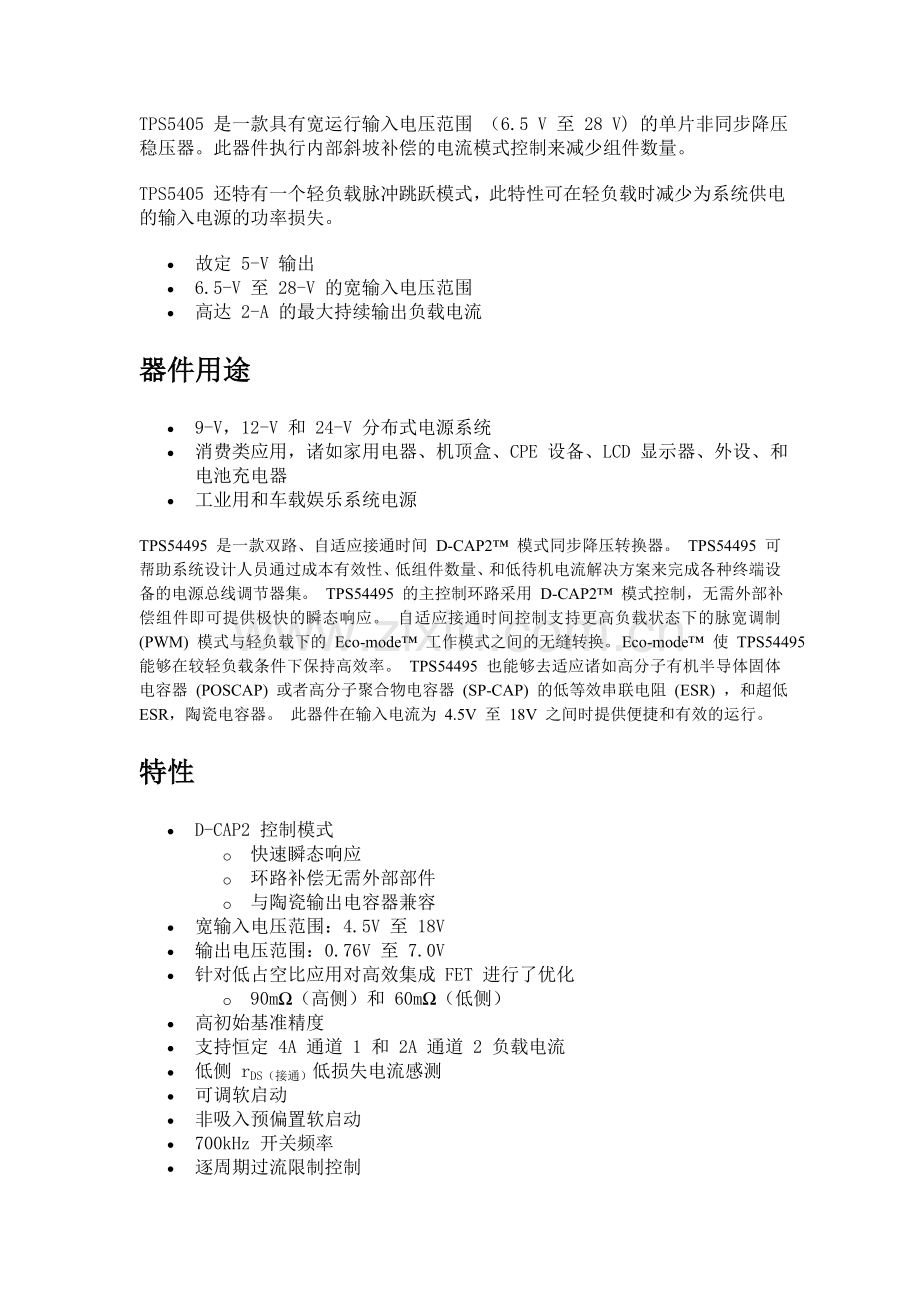

TPS5405 是一款具有宽运行输入电压范围 （6.5 V 至 28 V) 的单片非同步降压稳压器。此器件执行内部斜坡补偿的电流模式控制来减少组件数量。
TPS5405 还特有一个轻负载脉冲跳跃模式，此特性可在轻负载时减少为系统供电的输入电源的功率损失。
· 故定 5-V 输出
· 6.5-V 至 28-V 的宽输入电压范围
· 高达 2-A 的最大持续输出负载电流
器件用途
· 9-V，12-V 和 24-V 分布式电源系统
· 消费类应用，诸如家用电器、机顶盒、CPE 设备、LCD 显示器、外设、和电池充电器
· 工业用和车载娱乐系统电源
TPS54495 是一款双路、自适应接通时间 D-CAP2™ 模式同步降压转换器。 TPS54495 可帮助系统设计人员通过成本有效性、低组件数量、和低待机电流解决方案来完成各种终端设备的电源总线调节器集。 TPS54495 的主控制环路采用 D-CAP2™ 模式控制，无需外部补偿组件即可提供极快的瞬态响应。 自适应接通时间控制支持更高负载状态下的脉宽调制 (PWM) 模式与轻负载下的 Eco-mode™ 工作模式之间的无缝转换。 Eco-mode™ 使 TPS54495 能够在较轻负载条件下保持高效率。 TPS54495 也能够去适应诸如高分子有机半导体固体电容器 (POSCAP) 或者高分子聚合物电容器 (SP-CAP) 的低等效串联电阻 (ESR) ，和超低 ESR，陶瓷电容器。 此器件在输入电流为 4.5V 至 18V 之间时提供便捷和有效的运行。
特性
· D-CAP2 控制模式
o 快速瞬态响应
o 环路补偿无需外部部件
o 与陶瓷输出电容器兼容
· 宽输入电压范围：4.5V 至 18V
· 输出电压范围：0.76V 至 7.0V
· 针对低占空比应用对高效集成 FET 进行了优化
o 90mΩ（高侧）和 60mΩ（低侧）
· 高初始基准精度
· 支持恒定 4A 通道 1 和 2A 通道 2 负载电流
· 低侧 rDS（接通）低损失电流感测
· 可调软启动
· 非吸入预偏置软启动
· 700kHz 开关频率
· 逐周期过流限制控制
· 过流限制 (OCL) / 欠压闭锁 (UVLO) / 热关断 (TSD) 应用
· 用于过载保护的断续定时器
· 带有集成式升压 P 通道场效应晶体管 (PMOS) 开关的自适应栅极驱动器
· 由于热补偿 rDS（接通）的值为 4000ppm/℃ ，过流保护 (OCP) 恒定
· 16 引脚散热薄型小外形尺寸封装 (HTSSOP)
· 自动跳跃 Eco-mode　　为了在轻负载下实现高效率
TPS53318 和 TPS53319 是带有集成型 MOSFET 的 D-CAP™ 模式，8A 或者 14A 同步转换器。 它们被设计用于易于使用、低外部组件数量、和空间有限的电源系统。
这些器件特有精准的 1%，0.6V 基准，和集成的升压开关。 具有竞争力的特性包括：1.5V 至 22V 的宽转换输入电压范围、极低的外部组件数量、用于超快速响应的 D-CAP™ 模式控制、自动跳跃模式操作、内部软启动控制、可选频率、且无需补偿。
转换输入电压介于 1.5V 至 22V 之间，电源电压从 4.5V 至 25V，输入电压范围为 0.6V 至 5.5V。
这些器件采用 5mmx6mm，22 引脚 QFN 封装，额定工作温度范围为 -40°C 至 85°C。
特性
· 转换输入电压范围：1.5V 至 22V
· 漏极电源电压 (VDD) 输入电压范围：4.5V 至 25V
· 14A 时，在 12V 至 15V 之间效率达到 91%
· 输出电压范围：0.6V 至 5.5V
· 5V 低压降 (LDO) 输出
· 支持单电源轨出入
· 带有 8A (TPS53318) 或者 14A (TPS53319) 持续输出电流的集成型功率金属氧化物半导体场效应晶体管 (MOSFET)
· 用于轻负载有效性的自动跳跃 Eco-mode™
· <100μA 的关断电流
· 具有快速瞬态响应的 D-CAP™ 模式
· 可借助外部电阻器在 250kHz 至 1MHz 之间选择开关频率
· 可选的自动跳跃或者只支持脉宽调制 (PWM) 运行
· 内置 0.6V 基准电压 (1%)。
· 0.7ms，1.4ms，2.8ms 和 5.6ms 可选内部电压伺服系统软启动
· 集成升压开关
· 预充电启动功能
· 带有热补偿的可调过流限制
· 过压、欠压、欠压闭锁 (UVLO) 和过热保护
· 支持所有陶瓷输出电容器
· 开漏电源良好指示
· 组装有 NexFET 电源块技术
· 22 引脚，四方扁平无引线 (QFN) 封装并带有 PowerPAD
TPS54526 是一款自适应接通时间 D-CAP2™ 模式同步降压转换器。 TPS54526 可帮助系统设计人员通过低成本、低组件数量的低待机电流解决方案来完成各种终端设备的电源总线调节器集。 TPS54526 的主控制环路采用 D-CAP2™ 模式控制，无需外部补偿组件便可实现极快的瞬态响应。 自适应接通时间控制可在更高负载状态下的脉宽调制 (PWM) 模式与轻负载下的 Eco-mode™ 工作之间实现无缝转换。 Eco-mode™ 使 TPS54526 能够在较轻负载状况下保持高效率。 TPS54526 的专有电路还可使该器件能够适应 POSCAP 与 SP-CAP 等低等效串联电阻 (ESR) 输出电容器以及超低 ESR 陶瓷电容器。 该器件的工作输入电压介于 4.8V 至 18V 之间。 可在 0.76V 至 5.5V 的范围内对输出电压进行编程。 此外，该器件还支持可调软启动时间与功率良好功能。 TPS54526 采用 14 引脚散热薄型小外形尺寸 (HTSSOP) 封装与 16 引脚四方扁平无引线 (QFN) 封装，设计运行温度范围从 -40°C 到 85°C。

TPS53318 和 TPS53319 是带有集成型 MOSFET 的 D-CAP™ 模式，8A 或者 14A 同步转换器。 它们被设计用于易于使用、低外部组件数量、和空间有限的电源系统。
这些器件特有精准的 1%，0.6V 基准，和集成的升压开关。 具有竞争力的特性包括：1.5V 至 22V 的宽转换输入电压范围、极低的外部组件数量、用于超快速响应的 D-CAP™ 模式控制、自动跳跃模式操作、内部软启动控制、可选频率、且无需补偿。
转换输入电压介于 1.5V 至 22V 之间，电源电压从 4.5V 至 25V，输入电压范围为 0.6V 至 5.5V。
这些器件采用 5mmx6mm，22 引脚 QFN 封装，额定工作温度范围为 -40°C 至 85°特性
· 转换输入电压范围：1.5V 至 22V
· 漏极电源电压 (VDD) 输入电压范围：4.5V 至 25V
· 14A 时，在 12V 至 15V 之间效率达到 91%
· 输出电压范围：0.6V 至 5.5V
· 5V 低压降 (LDO) 输出
· 支持单电源轨出入
· 带有 8A (TPS53318) 或者 14A (TPS53319) 持续输出电流的集成型功率金属氧化物半导体场效应晶体管 (MOSFET)
· 用于轻负载有效性的自动跳跃 Eco-mode™
· <100μA 的关断电流
· 具有快速瞬态响应的 D-CAP™ 模式
· 可借助外部电阻器在 250kHz 至 1MHz 之间选择开关频率
· 可选的自动跳跃或者只支持脉宽调制 (PWM) 运行
· 内置 0.6V 基准电压 (1%)。
· 0.7ms，1.4ms，2.8ms 和 5.6ms 可选内部电压伺服系统软启动
· 集成升压开关
· 预充电启动功能
· 带有热补偿的可调过流限制
· 过压、欠压、欠压闭锁 (UVLO) 和过热保护
· 支持所有陶瓷输出电容器
· 开漏电源良好指示
· 组装有 NexFET 电源块技术
· 22 引脚，四方扁平无引线 (QFN) 封装并带有 PowerPAD
TPS54061 是一款 60V，200 mA，同步降压直流到直流转换器，此转换器具有集成的高侧和低侧 MOSFET。 电流模式控制提供了简单的外部补偿和灵活的组件选择。 非开关电源电流为 90µA。 使用使能引脚可将关断电源电流减少至 1.4µA。
为了增加轻负载时的效率，当电感器电流达到零时，低侧 MOSFET 仿真一个二极管。
欠压闭锁内部设定为 4.5V，但可采用两个使能引脚上的电阻器将其提高。 输出电压启动斜坡由内部慢启动时间控制。
可调节开关频率范围可实现高效率和外部组件尺寸优化。 频率折返和热关断功能负责在过载情况下对器件提供保护作用。
TPS54061 通过集成 MOSFET，引导再充电二极管，以及大大减小封装尺寸（使用小型 3mm x 3mm 散热增强型 VSON 封装）来实现小型设计。
TPS54061 的技术支持由 Webench 设计人员提供在上提供 。

特性
· 集成的高侧和低侧场效应晶体管 (MOSFET)
· 用于提升轻负载效率的二极管仿真
· 峰值电流模式控制
· 90µA 运行静态电流
· 1.4µA 关断电源电流
· 50kHz 至 1100kHz 可调开关频率
· 同步至外部时钟
· 内部慢启动
· 0.8V±1% 电压基准
· 与陶瓷输出电容器或者低成本铝制电解电容器一起工作时保持稳定
· 逐周期电流上限、过热、过压保护 (OVP) 和频率折返保护
· 带有散热垫的 3mm x 3mm 超小型小外形尺寸无引线 (VSON)-8 封装
· -40°C 至 150°C 运行结温
TPS54160A 器件是一款带有集成型高侧 MOSFET 的 60V，1.5A，降压稳压器。 电流模式控制提供了简单的外部补偿和灵活的组件选择。 一个低纹波脉冲跳跃模式将无负载的稳定输出电源电流减小至 116μA。 采用使能引脚可将停机模式的电源电流降低至 1.3μA。
欠压闭锁在内部设定为 2.5V，但可采用使能引脚将之提高。 输出电压启动斜坡受控于缓慢起动引脚，该引脚还可以通过配置来控制排序/跟踪。 一个开漏电源良好信号表示输出处于其标称电压的 93% 至 107% 之内。
宽开关频率范围允许对效率及外部组件尺寸进行优化。 频率折返和热关断功能在过载情况下对部件实施保护。
特性
· 3.5V 至 60V 输入电压范围
· 200mΩ 高侧金属氧化物半导体场效应晶体 (MOSFET)
· 在带有脉冲跳跃的轻负载条件上实现了高效率 Eco-mode
· 为了实现更加精准的欠压锁定 (UVLO) 电压，此器件的使能阀值比 TPS54160 更严密
· 可调的 UVLO 电压和滞后
· 116μA 工作静态电流
· 1.3μA 关断电流
· 100kHz 至 2.5MHz 的开关频率
· 同步至外部时钟
· 可调节的缓慢起动/排序
· 欠压 (UV) 和过流 (OV) 电源良好输出
· 0.8V 内部电压基准
· 具有 PowerPAD
· 由 WEBBENCH 支持和 SwitcherPro 软件工具提供
· For SWIFT 如需查阅文档，请登录 TI 网站
TPS54140A 器件是一款 42V，1.5A，降压稳压器，此稳压器具有一个集成的高侧 MOSFET。 电流模式控制提供了简单的外部补偿和组件选择的灵活性。 一个低纹波脉冲跳跃模式将无负载的稳定输出电源电流减小至 116μA。 采用使能引脚可将停机模式的电源电流降低至 1.3μA。
欠压闭锁在内部设定为 2.5V，但可采用使能引脚将之提高。 输出电压启动斜坡受控于缓慢起动引脚，该引脚还可以通过配置来控制排序/跟踪。 一个开漏电源良好信号表示输出处于其标称电压的 93% 至 107% 之内。
宽开关频率范围使得能够对效率及外部组件尺寸进行优化。 频率折返和热关断功能在过载情况下对部件实施保护。
特性
· 3.5V 至 42V 输入电压范围
· 200mΩ 高侧金属氧化物半导体场效应晶体 (MOSFET)
· 在带有脉冲跳跃的轻负载条件上的高效率 Eco-mode
· 为了实现更加精准的欠压锁定 (UVLO) 电压，此器件的使能阀值比 TPS54140 更严密
· 可调的 UVLO 电压和滞后
· 116μA 工作静态电流
· 1.3μA 关断电流
· 100kHz 至 2.5MHz 的开关频率
· 同步至外部时钟
· 可调节的缓慢起动/排序
· 欠压 (UV) 和过流 (OV) 电源良好输出
· 0.8V 内部电压基准
· MSOP10 and 3mm x 3mm VSON-10 Package With PowerPAD
· Supported by WEBENCH and SwitcherPro Software Tool
TPS62125 是一款高效同步降压转换器，此转换器针对低和超低功耗提供 300mA 输出电流的应用进行了优化。 3V 至 17V 的宽输入电压范围支持 4 节干电池和 1 至 4 节锂离子电池串联配置以及 9V 至 15V 供电类应用。 此器件包括一个精准低功耗使能比较器，此比较器可被用作输入电压监视器 (SVS) 以满足系统特定的加电和断电需要。 这个使能比较器消耗的静态电流仅为 6µA 并特有一个典型值为 1.2V 的精准阀值以及一个可调滞后。 借助于此特性，此转换器能够从一个由诸如太阳能板或者电流环路的高阻抗源供能的储能电容器中提取电能来生成一个电源轨。 借助于它的 DCS - ControlTM机制，此转换器提供省电模式运行以在全部负载电流范围内保持最大效率。 在轻负载时，此转换器运行在 PFM 模式（脉冲频率调制）并在更高的负载电流时自动无缝地转换到 PWM（脉宽调制）模式。 为了大大减少输出噪声，DCS - ControlTM机制针对 PFM 模式中的低输出纹波电压进行了优化并特有出色的 AC 负载调节。 一个开漏电源正常输出表明输出电压正在调节中。
特性
· 从 3V 到 17V 的宽输入电压范围
· 带有可调阀值/滞后的输入 SVS（电源电压监视器），其流耗典型值为6µA 的静态电流
· 1.2V 到 10V 的宽输出电压范围
· 典型值13µA 静态电流
· 典型值 350nA 停机电流
· 无缝省电模式转换
· DCS-ControlTM机制
· 低输出纹波电压
· 高达 1MHz 开关频率
· 在 VIN和 VOUT范围内的最高效率
· 与 TPS62160/70 引脚到引脚兼容
· 100% 占空比模式
· 电源正常开漏输出
· 输出放电功能
· 小型 2 x 2mm2小外形尺寸无引线 (SON) 8 引脚封装
TPS54386-Q1 是一款双输出、非同步降压转换器，此转换器能够支持运行在 4.5V 至 28V 输入电源电压范围内的 3A 输出应用，并且要求输出电压在 0.8V 至输入电压 90% 的范围内。
借助于内部确定的运行频率、软启动时间、和控制环路补偿，这些转换器在所需外部组件大大减少的情况下提供很多特性。 通道-1 过流保护被设定在 4.5A 上，然而，通过将一个引脚接地、连接至 BP，或者保持悬空可选择通道-2 过流保护电平。 设置电平被用于允许针对应用（此类应用不需要两个输出的完全负载能力）的外部组件按比例增减。
输出可以被独立启用，或者可以被配置为支持比率计或者顺序启动排序。 此外，两个输出也可以由不同的电源供电。
特性
· 符合汽车应用要求
· 具有符合 AEC-Q100 的下列结果：
o 器件温度 2 级：-40℃ 至 +105℃ 的环境运行温度范围
o 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
o 器件充电器件模型 (CDM) ESD 分类等级 C3B
· 4.5V 至 28V 的输入范围
· 输出电压范围介于 0.8V 和输入电压的 90% 之间
· 输出电流高达 3A
· 固定开关频率：600kHz
· 过流保护的三个可选电平（输出 2）
· 0.8V 1.5% 电压基准
· 2.1ms 内部软启动
· 双路脉宽调制 (PWM) 输出 180° 异相位
· 可通过一个单一引脚来选择比率计或者顺序启动模式
· 85mΩ 内部高侧 MOSFET
· 电流模式控制
· 内部补偿
· 逐脉冲过流保护
· 148°C 上的热关断
· 14 引脚 PowerPAD 散热型薄型小外形尺寸 (HTSSOP) 封装
TPS62242-Q1 器件是一款针对电池供电类便携式应用进行了优化的高效同步降压转换器。 它使用一个单一锂离子电池提供高达 300mA 的输出电流并且此器件非常适合于为诸如移动电话和其它便携式设备的便携式应用供电。
借助于 2V 至 6V 的输入电压范围，此器件支持由具有扩展电压范围的锂离子电池、两节和三节碱性电池、3.3V 和 5V 输入电压电源轨供电的应用。
TPS62242-Q1 运行在 2.25MHz 固定频率下并在轻负载电流时进入省电运行模式以在整个负载电流范围内保持高效率。
此省电模式针对低输出电压纹波进行了优化。 在关断模式下，流耗减少至小于 1μA。 为了实现小解决方案尺寸，TPS62242-Q1 允许使用小型电感器和电容器。
TPS62242-Q1 采用 5 引脚 TSOT23 封装方式。
特性
· 符合汽车应用要求
· 具有符合 AEC-Q100 的下列结果：
o 器件温度 2 级
o 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
o 器件充电器件模型 (CDM) ESD 分类等级 C3B
· 高效率-大于 94%
· 输出电流高达 300mA
· VIN范围从 2V 至 6V
· 2.25MHz 固定频率运行
· 轻负载电流上的省电模式
· 脉宽调制 (PWM) 模式中的输出电压精度为 ±1.5%
· 从 0.6V 至 VIN的可调输出电压
· 典型值为 15μA 的静态电流
· 针对最低压降的 100% 占空比
· 采用 TSOT23 封装
· 允许 < 1mm 的解决方案高度
