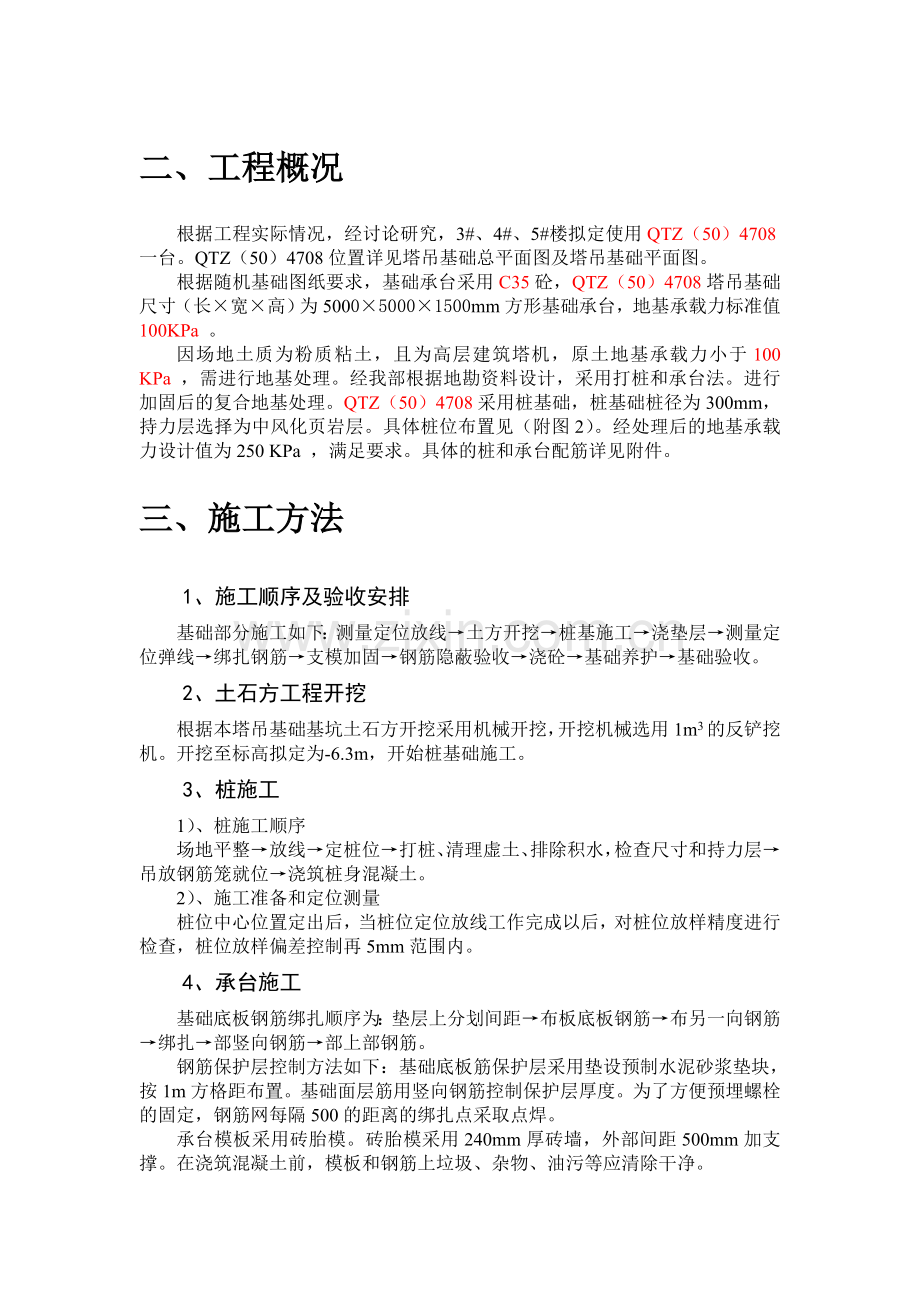

二、工程概况
根据工程实际情况，经讨论研究，3#、4#、5#楼拟定使用QTZ（50）4708一台。QTZ（50）4708位置详见塔吊基础总平面图及塔吊基础平面图。
根据随机基础图纸要求，基础承台采用C35砼，QTZ（50）4708塔吊基础尺寸（长×宽×高）为5000×5000×1500mm方形基础承台，地基承载力标准值100KPa 。
因场地土质为粉质粘土，且为高层建筑塔机，原土地基承载力小于100 KPa ，需进行地基处理。经我部根据地勘资料设计，采用打桩和承台法。进行加固后的复合地基处理。QTZ（50）4708采用桩基础，桩基础桩径为300mm，持力层选择为中风化页岩层。具体桩位布置见（附图2）。经处理后的地基承载力设计值为250 KPa ，满足要求。具体的桩和承台配筋详见附件。
三、施工方法
1、施工顺序及验收安排
基础部分施工如下：测量定位放线→土方开挖→桩基施工→浇垫层→测量定位弹线→绑扎钢筋→支模加固→钢筋隐蔽验收→浇砼→基础养护→基础验收。
2、土石方工程开挖
根据本塔吊基础基坑土石方开挖采用机械开挖，开挖机械选用1m3的反铲挖机。开挖至标高拟定为-6.3m，开始桩基础施工。
3、桩施工
1）、桩施工顺序
场地平整→放线→定桩位→打桩、清理虚土、排除积水，检查尺寸和持力层→吊放钢筋笼就位→浇筑桩身混凝土。
2）、施工准备和定位测量
桩位中心位置定出后，当桩位定位放线工作完成以后，对桩位放样精度进行检查，桩位放样偏差控制再5mm范围内。
4、承台施工
基础底板钢筋绑扎顺序为：垫层上分划间距→布板底板钢筋→布另一向钢筋→绑扎→部竖向钢筋→部上部钢筋。
钢筋保护层控制方法如下：基础底板筋保护层采用垫设预制水泥砂浆垫块，按1m方格距布置。基础面层筋用竖向钢筋控制保护层厚度。为了方便预埋螺栓的固定，钢筋网每隔500的距离的绑扎点采取点焊。
承台模板采用砖胎模。砖胎模采用240mm厚砖墙，外部间距500mm加支撑。在浇筑混凝土前，模板和钢筋上垃圾、杂物、油污等应清除干净。
预埋螺栓的固定：采用塔吊随机的一螺栓固定架，把螺栓先放在螺栓固定加上，然后把整个架子落至基础双层钢筋网片上，然后校正螺栓的垂直度，再把螺栓的上下两端与钢筋焊接。
地脚螺栓的锚固钢筋按设计要求穿过螺栓圆孔。
承台混凝土强度采用C35。
施工振动器主要使用插入式振动器，使用插入式振动器要快插、慢拔，插点均匀，逐点移动，移动间距不大于作用半径 1.5倍。振捣泵送混凝土时，振动棒插入的间距一般为400mm左右，振捣时间一般为15-30S,并且在20-30min后对其进行二次复振。
混凝土表面，应适时用木抹子磨平搓毛两遍以上。必要时，还应先用铁滚筒压两遍以上，以防止产生收缩裂缝。
混凝土浇筑完后应立即进行基础养护，依据施工期气温，表面覆盖草袋为宜。养护时间不少于7天。
塔吊基础施工完后，必须进行基坑回填。
