重庆电力建设总公司作业文件
编号 ：Q/DJ-ZGCX（FA ）02-2000桥

江口大桥Ⅳ级钢筋闪光焊施工方案

审批： 日期：

审核： 日期：

会签： 日期：

编制： 日期：

重庆电力建设总公司芙蓉江大桥工程指挥部

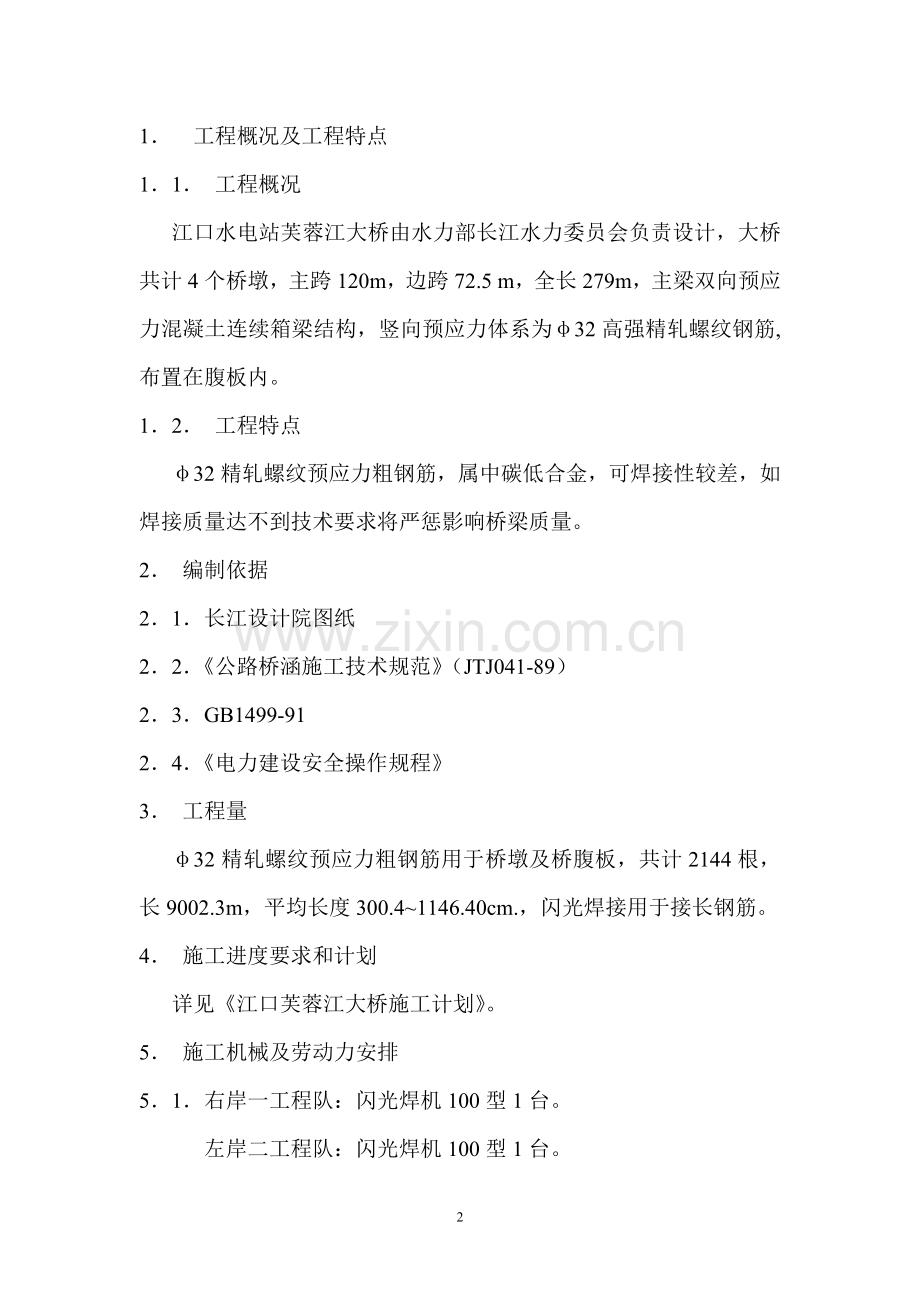

1． 工程概况及工程特点
1．1． 工程概况
江口水电站芙蓉江大桥由水力部长江水力委员会负责设计，大桥共计4个桥墩，主跨120m，边跨72.5 m，全长279m，主梁双向预应力混凝土连续箱梁结构，竖向预应力体系为φ32高强精轧螺纹钢筋,布置在腹板内。
1．2． 工程特点
φ32精轧螺纹预应力粗钢筋，属中碳低合金，可焊接性较差，如焊接质量达不到技术要求将严惩影响桥梁质量。
2． 编制依据
2．1．长江设计院图纸
2．2．《公路桥涵施工技术规范》（JTJ041-89）
2．3．GB1499-91
2．4．《电力建设安全操作规程》
3． 工程量
φ32精轧螺纹预应力粗钢筋用于桥墩及桥腹板，共计2144根，长9002.3m，平均长度300.4~1146.40cm.，闪光焊接用于接长钢筋。
4． 施工进度要求和计划
详见《江口芙蓉江大桥施工计划》。
5． 施工机械及劳动力安排
5．1．右岸一工程队：闪光焊机100型1台。
左岸二工程队：闪光焊机100型1台。
5．2．一工程队配专职焊工一名。
二工程队配专职焊工一名。
6． 主要施工方案
6．1．本工程采用闪光-预热闪光焊。
6．2．精轧钢筋到场后首先要复核材质，做拉伸试验、复核合格后才可投入施工。
6．3．在材料复核合格后，焊工（具有合格资质），进行焊前练习。试焊若干组钢筋，（包括调整电流等），试焊后样品经外观检验合格后，送机械性能试验，做拉伸试验和弯曲试验。经检验合格后方可正式施工。
6．4．材料到场后存放地点应铺木墩支起，防止钢筋挂伤，锈蚀。严禁使用钢筋做地线或电击伤钢筋。受到损伤的钢筋不准使用。材料长短，严禁用氧气--乙炔切割，需采用冷加工切断。
6．5．闪光对焊时考虑留量，即一次烧化留量，预热留量、二次烧化留量、有电顶锻留量和无电顶锻留量。焊接级数选为8。
6．6．调伸长度的选择，宜在40~60mm。
6．7．烧化留量的选择
一次烧化留量等于两根钢筋在断料机刀口严重压伤部分；
二次烧化留量不应小于10mm。
预热闪光焊时的烧化留量不应小于10 mm。
6．8．预热时，宜采用电阻预热法。预热留量应为1~2 mm，预热次数应为1~4次，每次数预热时间应为1.5~2s，间隙时间应为3~4s。
6．9．焊后在焊机上进行焊后热处理，方法如下：
6．9．1． 待接头冷却到常温，将电极钳口调至最大间距，重新夹紧。
6．9．2．采用最低的变压器级数，进行脉冲式通电加热；每次脉冲循环，包括通电时间和间隙时间，并宜为3s。
6．9．3．焊后热处理温度应在750~850℃，随后用石棉布或石棉粉包裹，包裹厚度50mm左右，缓慢冷却。
7．异常现象、焊接缺陷的消除。
7．1．烧化过分剧烈并产生强烈的爆炸声。采取：
A． 降低变压器级数；
B． 减慢烧化速度。
7．2．接头中有氧化膜，未焊透或夹渣，采取：
A． 增加预热程度；
B． 加快临近顶锻时的烧化程度；
C． 加快顶锻速度；
D． 增大顶锻压力。
7．3．闪光不稳定，采取：
A． 清除电极底部和表面的氧化物；
B． 提高变压器级数；
C． 加快烧化速度。
7．4．接头中有缩孔，采取：
A． 降低变压器级数；
B． 避免烧化过程过分激烈；
C． 适当增大顶锻留量及顶锻压力。
7．5．焊接金属过烧，采取：
A． 减少预热程度；
B． 加快烧化速度，缩短焊接时间；
C． 避免过多带电顶锻。
7．6．接头区域裂纹，采取：
A． 检验碳、硫、磷含量，超过规定不能使用；
B． 采取低频预热方法，增加预热程度；
7．7．钢筋壳面微溶及烧伤，采取：
A． 清除钢筋被夹紧部位的铁锈和油污；
B． 清除电极内表面的氧化物；
C． 改进电极槽口形状，增大接触面积；
D． 夹紧钢筋。
7．8．接头弯折或轴线偏移，采取：
A． 正确调整电极位置；
B． 修整电极钳口或更换已变形的电极；
C． 切除或矫直钢筋的弯头。
8．质量检验
8．1．分批：在同一台班内，由同一焊工完成的200个同级别、同直径的钢筋焊接接头作为一批，如在同一台班焊接接头数量较少时，可在一周之内累计计算，如仍不足，应按一批计算。
8．2．外观检查的接头数量，应从每批中抽查10%，且不得少于10个。
8．3．外观质量不得有下述情况：
A． 接头处不得有横向裂纹；
B． 与电极接触处的钢筋表面不得有烧伤；
C． 接头处的弯折，不得大于4°；
D． 接头处的钢筋轴线偏移，不得大于0.1倍的钢筋直径，同时不得大于2mm。
当有一个接头不符合要求时，应对全部接头进行检查剔出不合格品。不合格接头切除重焊后，可再次提交验收。
8．4．力学性能试验，包括拉伸试验和弯曲试验。应从每批成品中切取6个试件，3个进行拉伸试验，3个进行弯曲试验。试验结果应符合下列要求：
A． 3个试件的抗拉强度均不得低于该级别钢筋的规定抗拉强度值；
B． 至少有2个试件断于焊缝之外，并呈塑性断裂。当抗拉强度不符合要求时，应取双倍数量的试件进行复核。
复验结果A、B两项若仍有1个试件的抗拉强度低于规定值，或有3个试件呈脆性断裂，则该批接头即为不合格品。
C． 进行弯曲试验时，应将受压面的金属毛刺和墩粗变形部分去除，使之与母材的外表齐平。焊缝应处于弯曲的中心，弯心直径为7d，弯曲至90°时，接头外侧不得出现大于0.15mm的横向裂纹。
弯曲试验结果如有二个试件未达到上述要求，应取双倍数量的试件进行复检，复检结果若有3个试件不符合要求，该批接头即为不合格品。
8．5．严禁损伤螺纹，在搬运、安装、夹紧等过程中，需认真小心，严禁碰伤、刮伤、钢筋，否则视为不合格品、并重罚。
9．作业的安全文明措施
9．1．进入施工现场的人员必须正确戴好安全帽，高空作业必须系好安全带，不得穿高跟鞋、拖鞋等进入施工现场。
9．2．起吊钢筋好要认真、小心、必要时加防晃索，防止钢筋碰撞。
9．3．焊接前需检查设备的完好性，焊接结果后必需切断电源，做到“工完、料尽、场地清”。
9．4．严格遵守劳动纪律，职业道德，严禁酒后上班，施工现场严禁打闹。
施工方案交底记录
编号
工 程 名 称

施 工 方 案 名 称 及 编 号

交 底 主 持 人

职务或职称

主 要 交 底 人

参加人员（清楚明白人签字）

交 底 主 要 内 容
1．精轧钢筋到场后首先要复核材质，做拉伸试验、复核合格后才可投入施工。
2．在材料复核合格后，焊工（具有合格资质），进行焊前练习。试焊若干组钢筋，（包括调整电流等），试焊后样品经外观检验合格后，送机械性能试验，做拉伸试验和弯曲试验。经检验合格后方可正式施工。
3．材料到场后存放地点应铺木墩支起，防止钢筋挂伤，锈蚀。严禁使用钢筋做地线或电击伤钢筋。受到损伤的钢筋不准使用。材料长短，严禁用氧气--乙炔切割，需采用冷加工切断。
4．闪光对焊时考虑留量，即一次烧化留量，预热留量、二次烧化留量、有电顶锻留量和无电顶锻留量。
5．调伸长度的选择，宜在40~60mm。
6．烧化留量的选择
一次烧化留量等于两根钢筋在断料机刀口严重压伤部分；
二次烧化留量不应小于10mm。
预热闪光焊时的烧化留量不应小于10 mm。
7．预热时，宜采用电阻预热法。预热留量应为1~2 mm，预热次数应为1~4次，每次数预热时间应为1.5~2s，间隙时间应为3~4s。
8．焊后在焊机上进行焊后热处理，方法如下：
9． 待接头冷却到常温，将电极钳口调至最大间距，重新夹紧。
10．采用最低的变压器级数，进行脉冲式通电加热；每次脉冲循环，包括通电时间和间隙时间，并宜为3s。
11．焊后热处理温度应在750~850℃，随后用石棉布或石棉粉包裹，包裹厚度50mm左右，缓慢冷却。

交底时间： 地点： 记录人：
注：可另据加附页

施工方案交底记录
附页
12.分批：在同一台班内，由同一焊工完成的200个同级别、同直径的钢筋焊接接头作为一批，如在同一台班焊接接头数量较少时，可在一周之内累计计算，如仍不足，应按一批计算。
13．外观检查的接头数量，应从每批中抽查10%，且不得少于10个。
14．外观质量不得有下述情况：
E． 接头处不得有横向裂纹；
F． 与电极接触处的钢筋表面不得有烧伤；
G． 接头处的弯折，不得大于4°；
H． 接头处的钢筋轴线偏移，不得大于0.1倍的钢筋直径，同时不得大于2mm。
当有一个接头不符合要求时，应对全部接头进行检查剔出不合格品。不合格接头切除重焊后，可再次提交验收。
15．力学性能试验，包括拉伸试验和弯曲试验。应从每批成品中切取6个试件，3个进行拉伸试验，3个进行弯曲试验。试验结果应符合下列要求：
A． 3个试件的抗拉强度均不得低于该级别钢筋的规定抗拉强度值；
B． 至少有2个试件断于焊缝之外，并呈塑性断裂。当抗拉强度不符合要求时，应取双倍数量的试件进行复核。
复验结果A、B两项若仍有1个试件的抗拉强度低于规定值，或有3个试件呈脆性断裂，则该批接头即为不合格品。
C． 进行弯曲试验时，应将受压面的金属毛刺和墩粗变形部分去除，使之与母材的外表齐平。焊缝应处于弯曲的中心，弯心直径为7d，弯曲至90°时，接头外侧不得出现大于0.15mm的横向裂纹。
弯曲试验结果如有二个试件未达到上述要求，应取双倍数量的试件进行复检，复检结果若有3个试件不符合要求，该批接头即为不合格品。
16．严禁损伤螺纹，在搬运、安装、夹紧等过程中，需认真小心，严禁碰伤、刮伤、钢筋，否则视为不合格品、并重罚。
17．作业的安全文明措施
18．进入施工现场的人员必须正确戴好安全帽，高空作业必须系好安全带，不得穿高跟鞋、拖鞋等进入施工现场。
19．起吊钢筋好要认真、小心、必要时加防晃索，防止钢筋碰撞。
20．焊接前需检查设备的完好性，焊接结果后必需切断电源，做到“工完、料尽、场地清”。
21.．严格遵守劳动纪律，职业道德，严禁酒后上班，施工现场严禁打闹。
