建筑工程概预算钢筋工程-PPT课件.ppt

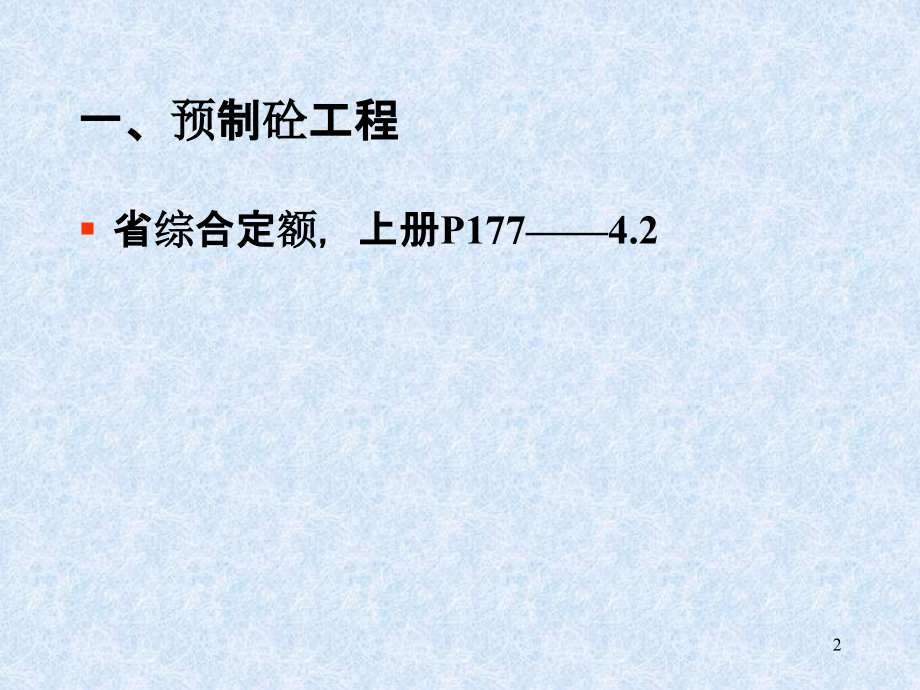

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,建筑工程概预算,（17）,1,一、预制砼工程,省综合定额，上册P1774.2,2,二、钢筋工程,1、钢筋工程量计算规则：,按设计长度乘以单位理论质量计算。,公式：,钢筋工程量,=钢筋图示长度钢筋每米理论重量,钢筋每米理论重量（kg/m）=0.006165d,2,(kg/m),d,钢筋直径，单位：,mm,3,2、钢筋的形状：,（,1,）通长钢筋,（直钢筋）,（,2,）带弯钩的钢筋,（,3,）弯起钢筋,（,4,）箍筋,4,3、钢筋保护层：,钢筋保护层：指钢筋外表面至最近的砼外表面之间的砼。,保护层厚度应按设计规定，如设计无明确规定，则按“砼施工及验收规范”执行。,5,常用数据如下：,当墙、板厚度100mm时，保护层厚度b=15mm；,梁、柱中的主筋，b=25mm；,梁、柱中的箍筋，b=15mm；,基础：有垫层，b=35mm；,无垫层，,b=70mm,；,6,4、钢筋长度的计算,（1）无钩直筋长度,=,构件长度（,L,）,2,保护层厚度（,b,）,（2）两端带弯钩的长度,=,L2b+2k,k每个端弯钩增加长度,7,（3）弯起筋的长度l,1）l,=,L2b+2(SL1)+2k,S,弯起部份斜长,L1,弯起部份水平投影长,H,0,减去保护层的弯起筋净高,=30,0,时，,S,L1=0.268H,0,=45,0,时，,S,L1=0.414H,0,=60,0,时，SL1=0.577H,0,8,如图纸无明确规定时，,梁高：H=800mm时，=60,0,H800mm时，=45,0,板厚：H150mm时，=30,0,2）l=L+2k2b+2H,0,+2(SL1),9,（4）箍筋,的长度,箍筋长度,=,单支箍长度支数,1）单支箍长度,（一）方、矩形单箍筋,l=(2B+2H),8b+2k,10,以内可按下式计算：,l=2(B+H),10,（二）,矩形双箍筋,l=4H+(B+B),2,16b+4k,（三）,方形双箍筋,外箍：,l,外,=4(B,2b)+2k,内箍：,l,内,=2(B,2b),2 +2k,（四）S,形箍筋,l=h+2k,11,（五）螺旋形箍筋,l=N,P,2,+(D-2b-d),2,2,+2k,N,螺线圈数,=L/P,P,螺筋距,L,构件长度,D,构件直径,12,箍筋弯钩,长度,弯钩,形式,180,0,90,0,135,0,弯钩,一般结构,8.25d,5.5d,6.87d,增加值,抗震结构,13.25d,10.5d,11.87d,13,2）箍筋根数n,与柱整浇的梁,，,箍筋可布至支座边,50mm,处。,梁净跨每边50mm,n=+1,箍筋间距,即：,梁净跨0.1m,n=+1,14,楼板：板筋从梁边,50mm,处开始设置,板筋长度,=,板净跨,+2,（板筋进入支座长度）,+12.5d,1/2支座梁宽度,板筋进入支座长度=两者取大的,5d,15,根数：,板净跨0.1m,n=+1 （取整）,负筋：,板厚,2b,16,
