过热器和再热器的作用和工作特点.ppt

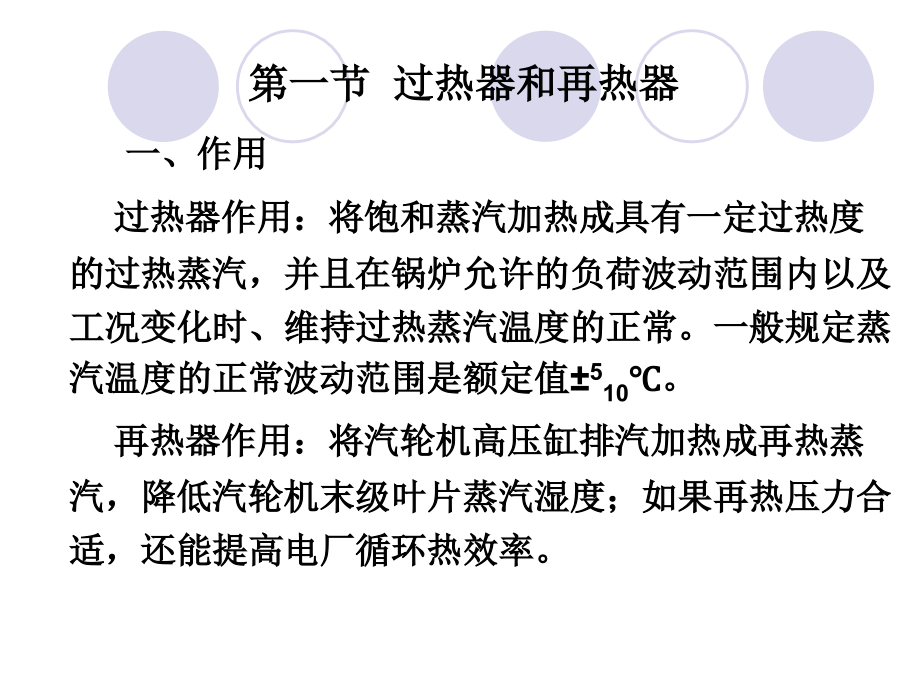

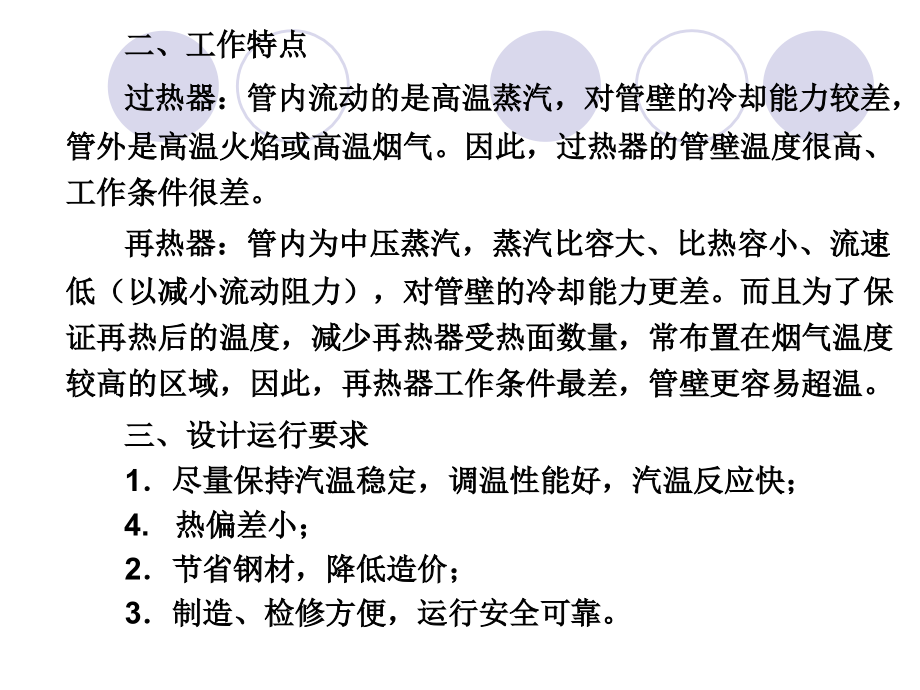

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,第一节,过热器和再热器,一、作用,过热器作用：将饱和蒸汽加热成具有一定过热度的过热蒸汽，并且在锅炉允许的负荷波动范围内以及工况变化时、维持过热蒸汽温度的正常。一般规定蒸汽温度的正常波动范围是额定值,5,10,。,再热器作用：将汽轮机高压缸排汽加热成再热蒸汽，降低汽轮机末级叶片蒸汽湿度；如果再热压力合适，还能提高电厂循环热效率。,二、工作特点,过热器：管内流动的是高温蒸汽，对管壁的冷却能力较差，管外是高温火焰或高温烟气。因此，过热器的管壁温度很高、工作条件很差。,再热器：管内为中压蒸汽，蒸汽比容大、比热容小、流速低（以减小流动阻力），对管壁的冷却能力更差。而且为了保证再热后的温度，减少再热器受热面数量，常布置在烟气温度较高的区域，因此，再热器工作条件最差，管壁更容易超温。,三、设计运行要求,1,尽量保持汽温稳定，调温性能好，汽温反应快；,4.,热偏差小；,2,节省钢材，降低造价；,3,制造、检修方便，运行安全可靠。,
