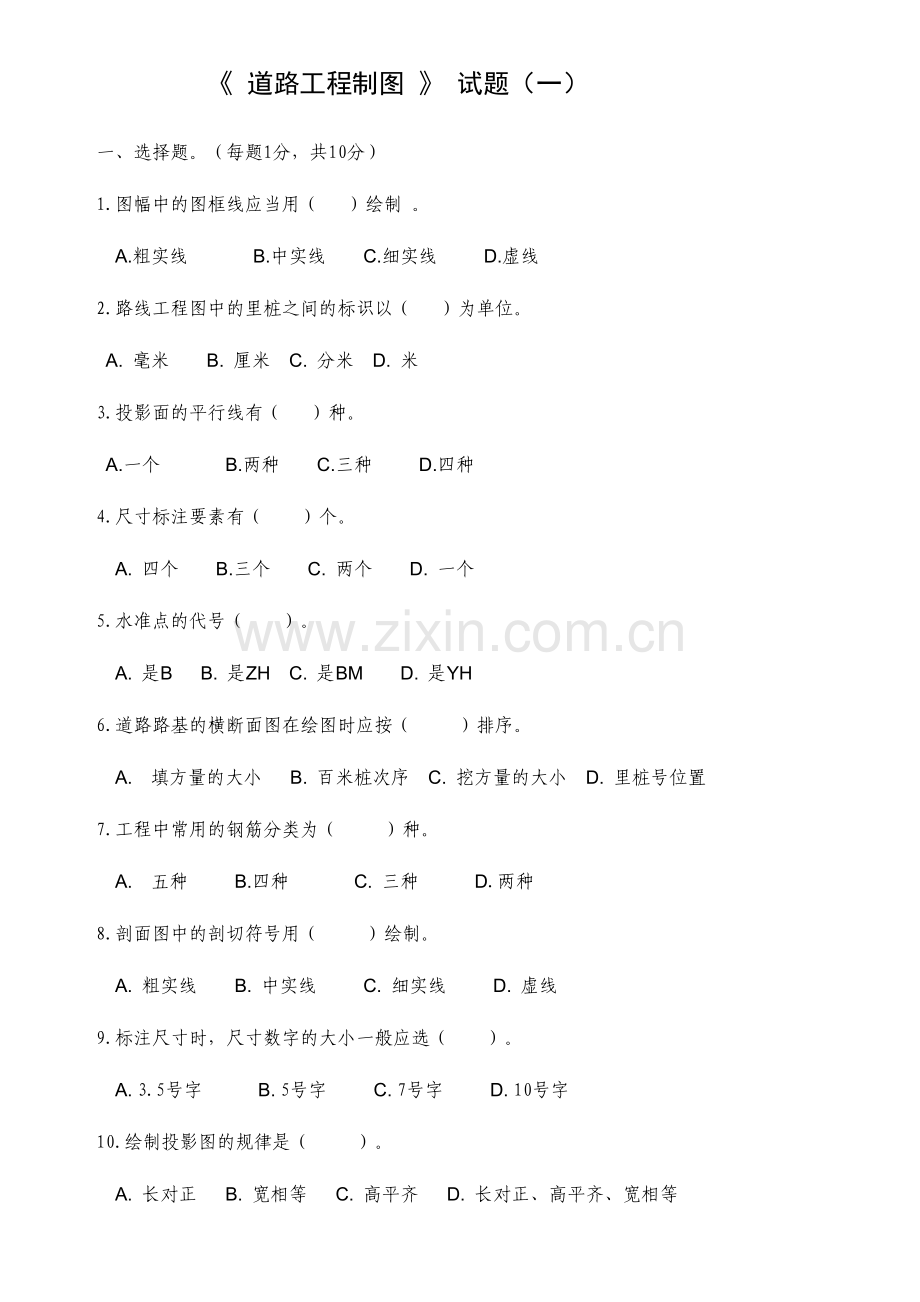

《 道路工程制图 》 试题（一）
一、选择题。（每题1分，共10分）
1.图幅中的图框线应当用（ ）绘制 。
A.粗实线 B.中实线 C.细实线 D.虚线
2.路线工程图中的里桩之间的标识以（ ）为单位。
A. 毫米 B. 厘米 C. 分米 D. 米
3.投影面的平行线有（ ）种。
A.一个 B.两种 C.三种 D.四种
4.尺寸标注要素有（ ）个。
A. 四个 B.三个 C. 两个 D. 一个
5.水准点的代号（ ）。
A. 是B B. 是ZH C. 是BM D. 是YH
6.道路路基的横断面图在绘图时应按（ ）排序。
A. 填方量的大小 B. 百米桩次序 C. 挖方量的大小 D. 里桩号位置
7.工程中常用的钢筋分类为（ ）种。
A. 五种 B.四种 C. 三种 D.两种
8.剖面图中的剖切符号用（ ）绘制。
A. 粗实线 B. 中实线 C. 细实线 D. 虚线
9.标注尺寸时，尺寸数字的大小一般应选（ ）。
A. 3.5号字 B. 5号字 C. 7号字 D. 10号字
10.绘制投影图的规律是（ ）。
A. 长对正 B. 宽相等 C. 高平齐 D. 长对正、高平齐、宽相等

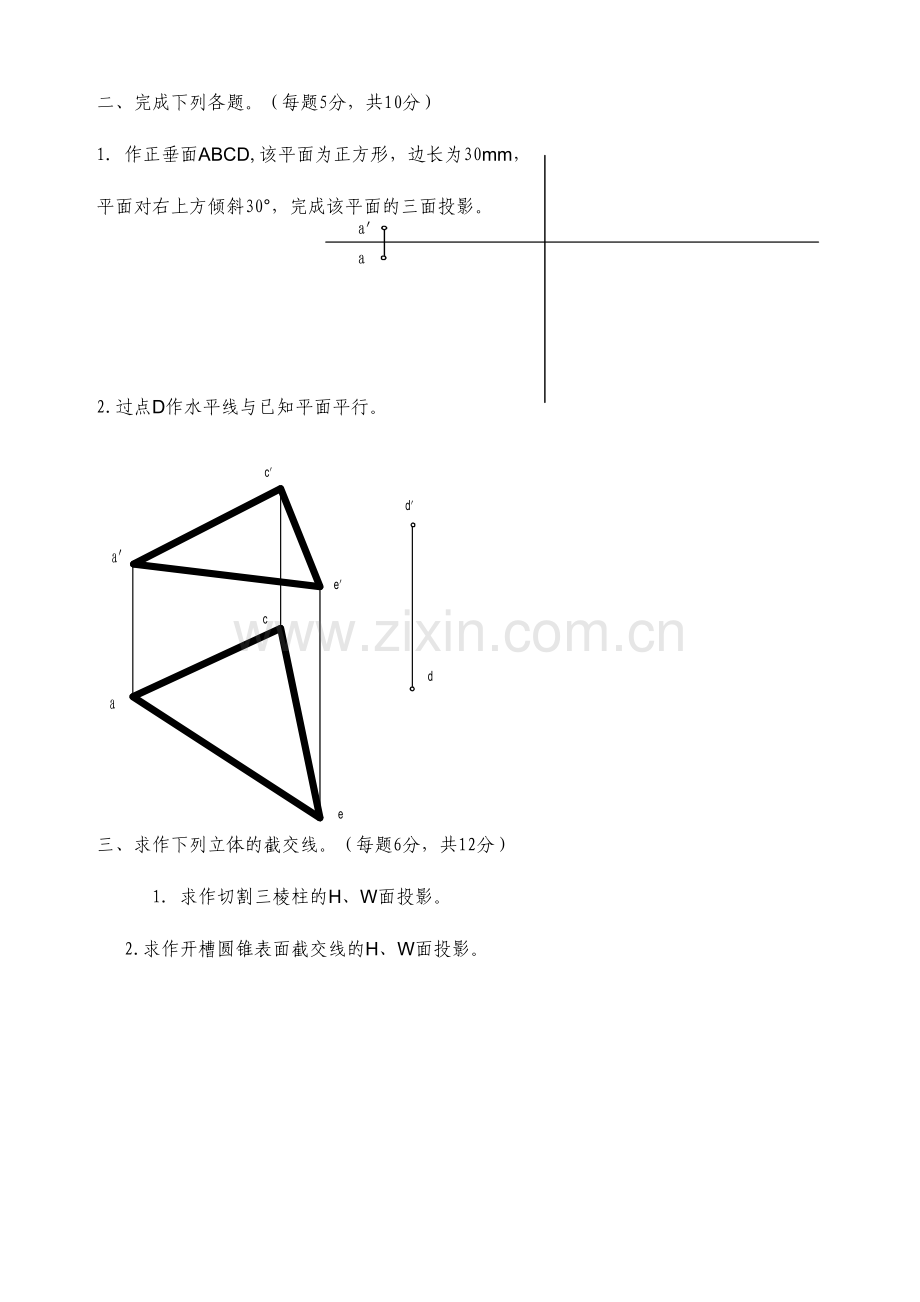

二、完成下列各题。（每题5分，共10分）
1. 作正垂面ABCD,该平面为正方形，边长为30mm，
平面对右上方倾斜30°，完成该平面的三面投影。

2.过点D作水平线与已知平面平行。

三、求作下列立体的截交线。（每题6分，共12分）
1. 求作切割三棱柱的H、W面投影。
2.求作开槽圆锥表面截交线的H、W面投影。

（一题） 二题

四、依照立体图绘制其三面投影图，并按1：1标注尺寸，
（详细数值从图中量取）。（18分）
五、求同坡屋面的三面投影。（10分）

四题 五题
六、作形体的正等测轴测图。（6分）

七、作剖面图。（第一小题8分，第二小题6分，共14分）
1. 将正面投影改画为半剖面图，并加标注。
2.作出形体的全剖面图。

1题 2题

八、应用标高投影作图。（每题5分，共10分）
1. 求直线与地形面的交点。

2.已知图形为基坑坑底，各面坡度如图所示，作图完成
各坡面之间的交线和各坡面与地面的交线。

九、阅读第5页图样并回答下列问题。（每题2分，共10分）

1. 该图样称为： ，请填写在图的下方 。
2. 拟建的桥梁的孔数为： 。
3. 图中部分线框内有不一样数量的小点，它们表示 。
4. 从图中最少选出三种（或以上）图例，示意画在下面的横线上，并写出图例的名称。
。
5. 此类图样一般常选用的百分比是 。

《道路工程制图》 试题(一) 答案及评分参考
一、选择题。（每题1分，共10分）
1.A 2.D 3.C 4.A 5.C
6.B 7.B 8.A 9.B 10.D 每题1分,答错不得分。
二、完成下列各题。（每题5分，共10分）
1. 三面投影各1分，
各点标号1分，
标实长、角度1分。

2、 平面内作水平线2分， 作所求2分，
点的标号1分。

三、求作下列立体的截交线。（每题6分，共12分）
1. H面投影1分，W面投影5分，错、漏画一条线扣0.5分。

2. H面投影2分，
W面投影4分，
错、漏画一条线扣0.5分。

四、依照立体图绘制其三面投影图，并按1：1标注尺寸，
（ 详细数值从图中量取）。（18分）

三面投影各4分， 尺寸标注6分， 错、漏画线或标注尺寸 不正确，酌情扣分。

五、求同坡屋面的三面投影。（10分）

V、W面投影各3分，
H面投影4分，
错、漏画线酌情扣分。

六、作形体的正等测轴测图。（6分）

错、漏画每一条线扣0.5分。

七、作剖面图。（第一小题8分，第二小题6分，共14分）
1.
虚线改画为粗实线2分，
剖面线2分，不正确不得分，
半剖位置画错扣2分，
标注2分，未剖部分粗实线2分。

虚线改画粗实线4分， 剖面线2分，不正确扣2分。

八、应用标高投影作图。（每题5分，共10分）
1. 地形线2分 ，交点各1分，边坡之间的交线各1分，可见性1分。

九、阅读第5页图样并回答下列问题。（每题2分，共10分）
答错不得分，少答扣1分。
1. 桥位平面图 （并写在图样下方）
2. 3孔
3. 已经有房屋的楼层数，有几个小点，即为几层。

4. 表示已经有建筑； 表示围墙； 表示拟建的建筑或预留地。
5. 1：500、1：1000、1：
《 道路工程制图 》 试题（二）
一、选择题。（每题1分，共10分）
1.圆球体的正中心开通一个正方形的孔，其表面交线的投影包括（ ）。
A. 完全是直线 B. 完全是曲线 C. 直线和曲线 D.都是正方形
2.正平线应平行于 （ ）投影面。
A. 正面 B. 水平面 C. 侧立面 D. 任意面
3.投影面的垂直线有（ ）种。
A.一个 B.两种 C.三种 D.四种
4.同坡屋面的斜脊之间的夹角应为（ ）。
A. 30° B. 45° C. 60° D. 90°
5.国家标准要求的图幅规格有（ ）种 。
A. 三种 B. 四种 C. 五种 D. 六种
6.道路路基的横断面图有（ ）种形式。
A. 一个 B. 两种 C. 三种 D. 四种
7.道路路线工程图中的里桩号一般以（ ）为单位进行编号。
A. 100毫米 B. 100厘米 C. 100米 D.1公里
8.剖面图中的剖面符号用（ ）绘制。
A. 粗实线 B.细实线 C.虚线 D.中实线
9.标注尺寸时所应用的起止符号应绘制（ ）mm。
A. 5mm B. 4mm C. 3mm D. 2mm
10.绘制投影图的规律是（ ）。
A.长对正 B.宽相等 C.高平齐 D.长对正、高平齐、宽相等

2.求两平面的交线，并判别可见性。

四、依照立体图绘制其三面投影图，并按1：1标注尺寸,
（ 详细数值从图中量取）。（18分）

五、补画形体的侧面投影，并回答图中指出的直线和平面
相对于投影面的位置。（10分）
AB 线； CD 线；

P 面； S 面；M 面。

九、读图并回答下列问题。（第1-3题，每题2分，第4小题4分，共10分;）
1. 钢筋的弯钩形式有： 、 。
2. 解释 ② 1Ф22的含义： 。
3. 计算各类钢筋的下料长度（填写在配筋图上）。
4. 绘制1-1、2-2断面图（梁宽550，百分比自选）。

《 道路工程制图 》 试题(二) 答案及评分参考
一、选择题。（每题1分，共10分）
1.C 2.A 3.C 4.D 5.C
6.C 7.D 8.B 9.C 10.D 每题1分,答错不得分。
二、完成下列各题。（每题5分，共10分）
1.

每面投影各1分，
各点标号1分，
标实长1分。

2.

交点各1分，
交线1分，
可见性2分。

三、求作下列立体的截交线。（每题6分，共12分）
1.

H 面投影1分，
W面投影5分，
错、漏画一条线扣0.5分。

2.

H 面投影2分，
W面投影4分，

错、漏画一条线扣0.5分。

四、依照立体图绘制其三面投影图，并按1：5标注尺寸，
（ 详细数值从图中量取）。（18分）

五、补画形体的侧面投影，并回答图中指出的直线和平面
相对于投影面的位置。（10分）

侧面投影5分，错、漏画线酌情扣分；
填空部分：每空1分，错填、未填不得分。

三面投影各4分，
尺寸标注6分，
错、漏画线或标注尺寸
不正确，酌情扣分。

AB 正平 线 CD 铅垂 线
P 正平 面 S 铅垂 面 M 水平 面
六、判别下列几何元素的相对位置。（6分）
1.交织 2.垂直 3.平行 每题各2分，答错不得分。
七、作剖面图。（第一小题10分，第二小题4分，共14分）
1.

标注2分，未标不得分；
剖面6分，错、漏画线酌情扣分；
剖面线2分，角度不正确扣1分。

2. 虚线改画为粗实线2分，
剖面线2分，不正确不得分。

八、应用标高投影作图。（每题5分，共10分）
1. 确定平面各边整数标高点各2分， 画出坡度百分比尺1分。

2. 坡面之间的交线各1分坡面与地面的交线1分，画错不得分。

九、读图并回答下列问题。（第1-3题，每题2分，第4小题4分，共10分）
1.半圆弯钩、直角弯钩。
2.②-钢筋的编号；1-钢筋的根数；φ-Ⅰ级钢筋；22-钢筋的直径。
3.

《 道路工程制图 》 试题(三 )
一、选择题。（每题1分，共10分）
1.国家标准要求的工程字体（中文）高度有（ ）种 。
A. 四种 B. 五种 C. 六种 D. 七种
2.水平线应平行于 （ ）投影面
A. 正面 B. 水平面 C. 侧立面 D. 任意面
3.投影面的平行线有（ ）种。
A.一个 B.两种 C.三种 D.四种
4.剖面图的分类可分为（ ）。
A. 两类 B. 三类 C.四类 D.五类
5.圆柱体的正中心开通一个正方形的孔，其表面交线的投影包括（ ）。
A. 直线和曲线 B. 完全是曲线 C. 完全是直线 D. 都是正方形
6.道路路线的平面图除有设计路线外，还应包括（ ）。
A. 剖面图 B. 剖面图和资料表 C. 断面图 D. 地形地物和有关资料
7.道路路线工程图中的交角点以（ ）表示。
A. JD B. J C. BM D.B1

8.剖面图中的剖面符号一般要求用（ ）细实线绘制。
A. 35° B. 45° C. 60° D. 75°
9.标注尺寸时尺寸界限应超出尺寸线（ ）mm。
A. 5-10mm B. 4-6mm C. 3-5mm D. 2-3mm
10.形体的尺寸分为（ ）类。
A. 两类 B. 三类 C. 四类 D. 五类
二、完成下列各题。（每题5分，共10分）
1. 作正平线AB = 30mm，α = 30°，点B在点A的右上方，
完成该直线的三面投影。
2.求两平面的交线，并判别可见性。

1题 2题
三、求作下列立体的截交线。（每题6分，共12分）
1. 求作切割三棱柱的H、W面投影。
2.求作开槽圆柱表面截交线的H、W面投影。

1题 2题
四、依照立体图绘制其三面投影图，并按1：5标注尺寸，
（ 详细数值从图中量取）。（18分）

五、补画形体的侧面投影，并回答图中指出的直线和平面
相对于投影面的位置。（10分）

AB 线 CD 线
P 面 S 面
M 面

六、判别下列几何元素的相对位置。（6分）
1. 2. 3.

七、作剖面图。（第一小题10分，第二小题4分，共14分）
1. 将正面投影在指定位置改画为全剖面图，并加标注。

2.作出形体的半剖面图,并加标注。

八、应用标高投影作图。（每题5分，共10分）
1. 求平面的坡度百分比尺。

2.已知图形为基坑坑底，各面坡度如图所示，作图完成
各坡面之间的交线和各坡面与地面的交线。

九、读图并回答下列问题。（第1-3题，每题2分，第4小题4分，共10分）
1. 保护层的厚度应为： 。
2. 解释 ② 2Ф20的含义： 。
3. 计算各类钢筋的下料长度（填写在配筋图上）。
4. 绘制1-1、2-2断面图（梁宽550，百分比自选）。

《 道路工程制图 》 试题(三) 答案及评分参考
一、选择题。（每题1分，共10分）
1.D 2.B 3.C 4.D 5.A
6.D 7.A 8.B 9.D 10.B 每题1分,答错不得分。
二、完成下列各题。（每题5分，共10分）
1.

每面投影各1分，
各点标号1分，
标实长、角度1分。

2.

交点各1分，
交线1分，
可见性2分。

三、求作下列立体的截交线。（每题6分，共12分）
1、 2、

H面投影1分， H面投影2分，
W面投影5分， W面投影4分，
错、漏画一条线扣0.5分。 错、漏画一条线扣0.5分。

四、依照立体图绘制其三面投影图，并按1：5标注尺寸，
（ 详细数值从图中量取）。（18分）

三面投影各4分，
尺寸标注6分，
错、漏画线或标注尺寸
不正确，酌情扣分。
五、补画形体的侧面投影，并回答图中指出的直线和平面
相对于投影面的位置。（10分）

侧面投影5分，错、漏画线酌情扣分
填空部分：每空1分，错填、未填不得分

AB 水平 线 CD 侧垂 线

P 正平面， S 水平 面 ，M 正垂 面。

六、判别下列几何元素的相对位置。（6分）
1.平行 2.相交 3.垂直 每题各2分，答错不得分。
七、作剖面图。（第一小题10分，第二小题4分，共14分）
1.

标注2分，未标不得分；
剖面6分，错、漏画线酌情扣分；
剖面线2分，角度不正确扣1分。

2.
虚线改画为粗实线2分，剖面线1分，不正确不得分，半剖位置画错扣2分，标注1分。
八、应用标高投影作图。（每题5分，共10分）
1.

确定平面各边整数标高点各2分，
画出坡度百分比尺1分。

九、读图并回答下列问题。（第1-3题，每题2分，第4小题4分，共10分）
1.25mm。
2.②-钢筋的编号；2-钢筋的根数；φ-Ⅰ级钢筋；20-钢筋的直径。
3.
第1、2小题填错或未填不得分；第3小题填错或未填不得分；第4小题：断面图 2分，标注2分，画错或标错酌情扣分。
八题 2

《 道路工程制图 》 试题(四)
一、选择题。（每题1分，共10分）
1.标注尺寸时所应用的起止符号应绘制（ ）mm。
A. 3mm B. 5mm C. 7mm D. 10mm
2.铅垂线应平行于 （ ）投影面
A. V和H面 B. V和W面 C. W和H面 D. 任意面
3.投影面的平行线有（ ）种。
A.一个 B.两种 C.三种 D.四种
4.剖面图的分类可分为（ ）。
A. 六类 B. 五类 C. 四类 D.三类
5.道路路线的平面交叉路口形式有（ ）种。
A. 六种 B. 五种 C. 四种 D. 三种
6.道路路线工程图中的交角点以（ ）表示。
A. BJ B. J C. BM D.JD
7.国家标准要求的工程字（中文）的字号有（ ）种 。
A.四种 B.五种 C.六种 D.七种
8.剖面图中的剖面符号一般要求用（ ）细实线绘制。
A. 90° B. 60° C. 45° D. 30°
9.形体的尺寸分为（ ）类。
A. 两类 B. 三类 C. 四类 D. 五类
10.隧道洞门形式分（ ）种。
A. 四种 B. 三种 C. 两种 D. 一个
二、完成下列各题。（每题5分，共10分）
1. 作正平线AB = 30mm，α = 30°，点B在点A的右上方，
完成该直线的三面投影。

2.求两平面的交线，并判别可见性。

三、求作下列立体的截交线。（每题6分，共12分）
1. 求作切割三棱柱的H、W面投影。
2.求作开槽圆柱表面截交线的H、W面投影。

1题 2题
四、依照立体图绘制其三面投影图，并按1：1标注尺寸，
（ 详细数值从图中量取）。（18分）
五、补画形体的侧面投影，并作其正等测轴测图。（10分）

四题 五题
六、将正面投影在指定位置作剖面图，并加标注。（每题各7分，共14分）
1.作半剖
2.作全剖

1题 2题
七、作1 - 1、2 - 2断面图,材料为钢筋混凝土。（6分）

八、应用标高投影作图。（每题5分，共10分）
1. 求平面的坡度百分比尺。

2.已知图形为基坑坑底，各面坡度如图所示，作图完成
各坡面之间的交线和各坡面与地面的交线。

九、读图并回答下列问题。（第1-3题，每题2分，第4小题4分，共10分）
1. 保护层的厚度应为： 。
2. 解释 ② 2Ф20的含义： 。
3. 计算各类钢筋的下料长度（填写在配筋图上）
4. 绘制1-1、2-2断面图（梁宽550，百分比自选）。

《 道路工程制图 》 试题(四) 答案及评分参考
一、选择题。（每题1分，共10分）
1.A 2.B 3.C 4.B 5.A
6.D 7.D 8.C 9.B 10.A 每题1分,答错不得分。
二、完成下列各题。（每题5分，共10分）
1.

每面投影各1分，
各点标号1分，
标实长、角度1分。

2.

交点各1分，
交线1分，
可见性2分

三、求作下列立体的截交线。（每题6分，共12分）
1.

H面投影1分，
W面投影5分，

错、漏画一条线扣0.5分。
2.

W面投影2分，
H面投影4分，
错、漏画一条线扣0.5分。

四、依照立体图绘制其三面投影图，并按1：1标注尺寸，
（ 详细数值从图中量取）。（18分）

五、补画形体的侧面投影，并作其正等测轴测图。（10分）

侧面投影3分，轴测图7分，
错、漏画线酌情扣分。
六、将正面投影在指定位置作剖面，并加标注。（共14分）
1.作半剖

九、读图并回答下列问题。（第1-3题，每题2分，第4小题4分，共10分）
1.25mm。
2.②-钢筋的编号；2-钢筋的根数；φ-Ⅰ级钢筋；20-钢筋的直径。
3.
4.

第1、2小题填错或未填不得分；
第3小题填错或未填不得分；
第4小题：断面图 2分，标注2分，画错或标错酌情扣分。
《 道路工程制图 》 试题（五）
一、选择题。（每题1分，共10分）
1.同坡屋面的斜脊之间的夹角应为（ ）。
A. 30° B. 45° C. 60° D. 90°
2.国家标准要求的图幅规格有（ ）种 。
A.三种 B.四种 C.五种 D.六种
3.投影面的一般线有（ ）种。
A.一个 B.两种 C.三种 D.四种
4.路线工程图中的里桩之间的标识以（ ）为单位。
A. 毫米 B. 厘米 C. 分米 D. 米
5.水准点的代号（ ）。
A. 是BM B. 是M C. 是ZH D.是YH
6.道路路基的横断面图在绘图时应按（ ）排序。
A. 填方量的大小 B. 挖方量的大小 C. 百米桩次序 D. 里桩号位置
7.钢筋等间距符号为（ ）。
A. N B. @ C. d D.n
8.剖面图中的剖切符号用（ ）绘制。
A. 粗实线 B. 中实线 C. 细实线 D. 虚线
9.标注尺寸时，各道尺寸的间距一般应在（ ）mm之间。
A. 3-5mm B. 7-10mm C. 10-15mm D. 15-20mm
10.绘制投影图的规律是（ ）。
A. 长对正 B. 宽相等 C. 高平齐 D. 长对正、高平齐、宽相等
