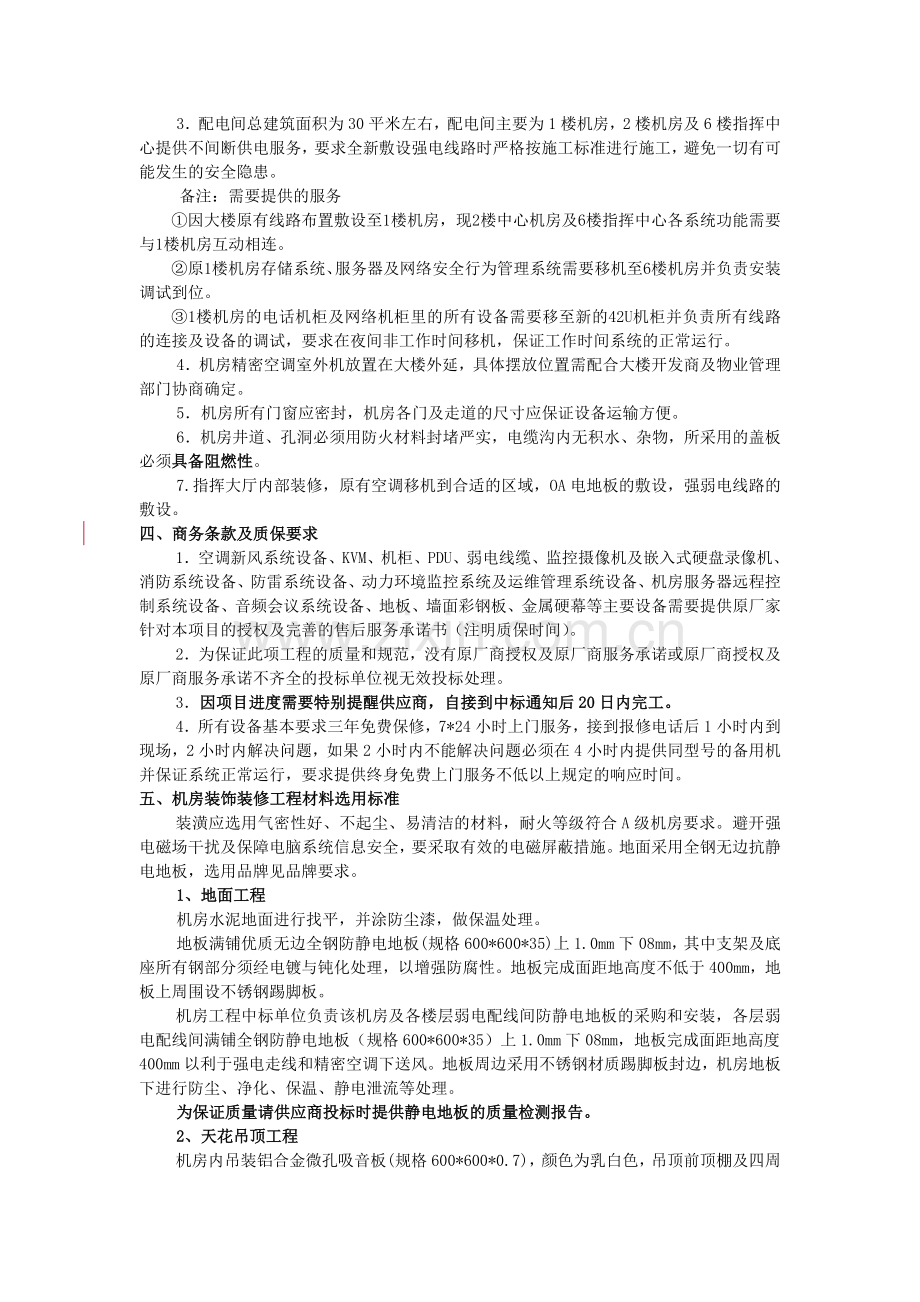

城市管理局指挥中心及中心机房建设工程招标项目的技术规格和要求一、工程概述*区城市管理局指挥中心及中心机房建设工程要求满足施工建筑面积238平米左右的指挥中心，建筑面积65平方左右的中心机房及建筑面积30平方左右的配电间。机房建设工程包括机房装饰装修工程、配电系统工程、照明工程、防雷接地工程、机房精密空调安装、不间断电源系统线路预留、环境监控系统、空气调节系统（精密空调与新风）、消防系统、动力及环境一体化监控系统、KVM系统、机柜系统、门禁系统、机房监控系统、音频会议系统、辅助系统等。考虑到中心机房投资大，使用周期长，业务发展快，现代技术发展迅速，设备更新周期长，因此机房建设必须尽可能采用世界上成熟的环境保障技术手段、自动化的监控技术。同时机房建设各系统均不是相互隔离的，而是有密切的关联，因此要求综合考虑机房各个系统之间运行的系统性、统一性、兼容性稳定性。本次招标的是*市*区城市管理局中心机房工程，包括所需设备（含软件）及相关设备（含软件）零部件的供货、安装、调试、集成、运行维护、技术服务和质保服务等，各投标方必须严格按照招标清单进行报价（报价含所有系统安装、测试、调试、验收、人员培训及维修保养等可能产生的一切费用）。请投标单位详细阅读此文件及材料清单以免造成误投，因误投造成的损失由供应商承担，本单位不给予增补。二、技术规范机房装修工程应遵循以下标准和规范：GB 50174-* 电子信息系统机房设计规范GB 6650 计算机机房活动地板技术条件GB 9361 计算站场地安全要求GB 50462-* 电子信息系统机房施工及验收规范GB 133 民用建筑照明设计标准GB 5045 高层民用建筑设计防火规范GB 5022 建筑内部装修设计防火规范GBJ 57 建筑物防雷设计规范YD5068 移动通信站防雷与接地设计规范GB 50052 供配电系统设计规范GB 50217 电力工程电缆设计规范GBJ57 建筑防雷设计规范GBJ79 工业企业通信接地设计规范GBKJ-90 通信系统机房设计三、功能划分及面积1指挥中心总建筑面积为238平米左右，指挥中心内部划分为指挥大厅区域、大屏显示及大屏操作间区域、会议区域及指挥中心办公室区域。2中心机房总建筑面积为65平米左右，中心机房由多个系统组成，各系统之间紧密关联。3配电间总建筑面积为30平米左右，配电间主要为1楼机房，2楼机房及6楼指挥中心提供不间断供电服务，要求全新敷设强电线路时严格按施工标准进行施工，避免一切有可能发生的安全隐患。备注：需要提供的服务因大楼原有线路布置敷设至1楼机房，现2楼中心机房及6楼指挥中心各系统功能需要与1楼机房互动相连。原1楼机房存储系统、服务器及网络安全行为管理系统需要移机至6楼机房并负责安装调试到位。1楼机房的电话机柜及网络机柜里的所有设备需要移至新的42U机柜并负责所有线路的连接及设备的调试，要求在夜间非工作时间移机，保证工作时间系统的正常运行。4机房精密空调室外机放置在大楼外延，具体摆放位置需配合大楼开发商及物业管理部门协商确定。5机房所有门窗应密封，机房各门及走道的尺寸应保证设备运输方便。6机房井道、孔洞必须用防火材料封堵严实，电缆沟内无积水、杂物，所采用的盖板必须具备阻燃性。7.指挥大厅内部装修，原有空调移机到合适的区域，OA电地板的敷设，强弱电线路的敷设。四、商务条款及质保要求1空调新风系统设备、KVM、机柜、PDU、弱电线缆、监控摄像机及嵌入式硬盘录像机、消防系统设备、防雷系统设备、动力环境监控系统及运维管理系统设备、机房服务器远程控制系统设备、音频会议系统设备、地板、墙面彩钢板、金属硬幕等主要设备需要提供原厂家针对本项目的授权及完善的售后服务承诺书（注明质保时间）。2为保证此项工程的质量和规范，没有原厂商授权及原厂商服务承诺或原厂商授权及原厂商服务承诺不齐全的投标单位视无效投标处理。3因项目进度需要特别提醒供应商，自接到中标通知后20日内完工。4所有设备基本要求三年免费保修，7*24小时上门服务，接到报修电话后1小时内到现场，2小时内解决问题，如果2小时内不能解决问题必须在4小时内提供同型号的备用机并保证系统正常运行，要求提供终身免费上门服务不低以上规定的响应时间。五、机房装饰装修工程材料选用标准装潢应选用气密性好、不起尘、易清洁的材料，耐火等级符合A级机房要求。避开强电磁场干扰及保障电脑系统信息安全，要采取有效的电磁屏蔽措施。地面采用全钢无边抗静电地板，选用品牌见品牌要求。1、地面工程机房水泥地面进行找平，并涂防尘漆，做保温处理。地板满铺优质无边全钢防静电地板(规格600*600*35)上1.0mm下08mm，其中支架及底座所有钢部分须经电镀与钝化处理，以增强防腐性。地板完成面距地高度不低于400mm，地板上周围设不锈钢踢脚板。机房工程中标单位负责该机房及各楼层弱电配线间防静电地板的采购和安装，各层弱电配线间满铺全钢防静电地板（规格600*600*35）上1.0mm下08mm，地板完成面距地高度400mm以利于强电走线和精密空调下送风。地板周边采用不锈钢材质踢脚板封边，机房地板下进行防尘、净化、保温、静电泄流等处理。为保证质量请供应商投标时提供静电地板的质量检测报告。2、天花吊顶工程机房内吊装铝合金微孔吸音板(规格600*600*0.7)，颜色为乳白色，吊顶前顶棚及四周墙壁所有部位彻底清理卫生并做净化处理。天花以及梁、墙沿上部进行防尘、防静电、保温隔热处理。吊顶按设计标高及安装位置严格放线。吊顶及马道坚固、平直，并有可靠的防锈涂复。金属连接件、锚固件除锈后应至少涂两遍防锈漆。吊顶基本要求：确保机房有较高的净空间、承载能力高、便于检修、质轻、防火（A级）、防潮、吸音、不起尘、不吸尘。吊顶选材：吊顶系统应便于拆卸，方便吊顶上部设备的检修，机房吊顶整体表现应线条明快、层次分明，提升机房视觉高度。吊顶选用金属微孔铝板辅以明龙骨，方便拆装。天花应进行防尘、防渗水处理。机房内照明灯具采用3X36W格栅灯具，照度不低于500LX。机房内应装备应急照明灯，满足停电时工作人员正常工作的需要。大面积照明应分区、分段设置开关。机房内应设置紧急出口指示。3、墙面及隔断装饰工程平整墙面，使用水泥沙浆找平。墙面应做磁屏蔽处理。墙面材料使用优质彩钢板。屏幕墙体框架预留大屏系统嵌入在墙体内，屏幕与墙面形成一个平面，大屏上方安装LED显示屏显示字数不少于20个字，中标单位在报价时应考虑所有相关材料，本单位不单独支付相关费用，效果图如下：图1：屏幕墙及LED显示器外观（此图仅供参考）图2：拼接缝隙的对比（此图仅供参考）DID 拼接单元，拼接缝隙 20mm 超窄边 DID 拼接单元，拼接缝隙 6.7mm图3：大画面整屏显示效果（此图仅供参考）机房墙面装饰材料要求具备屏蔽、防静电、隔声、防火、隔潮、隔热和减少尘埃附着的功能。机房内的墙全部采用内夹石膏板保温隔热彩钢板材料贴面，彩钢板之间接缝为密拼自然缝隙，整齐美观。钢瓶间墙面采用刮瓷粉，至少刷三次环保乳白色乳胶漆。机房区域与外部之间必须全部隔离，并敷贴保温材料，防止夏季外部结露。屏幕墙区域目前不安装显示屏,临时采用金属硬幕加投影仪取代,为了整体效果和美观金属幕尺寸应与屏幕墙尺寸保持一致.4、机房门机房应设置双开甲级钢制防火门，并与整体装修风格一致。5、窗：指挥中心内的窗户全部采用格金属百叶帘进行装饰，并选择相应的颜色以保证内部美观。6、隔断工程机房内应使用龙骨隔断，中间加防火岩棉。隔断从地面开始，高度以符合消防单位的要求为准（初定离吊顶50CM）。7、隐蔽部分工程针对装饰工程中的隐蔽工程，系统设计应严格按照国家标准对隐蔽部分材料采取：A、墙体部分作防潮处理，B、部分非阻燃材料涂刷防火涂料，C、所有隐蔽用材必须符合机房用材性能的指标，做到不起尘、阻燃、绝燃，不会产生静电，牢固耐用并无病虫害发生。8、机房防水工程机房专用空调安装时，地面采取防渗漏处理，其上下水管均需直接放管，避免其直接穿越机房。上、下水管采用复合铝塑盘管，对空调和有可能发生漏水的地方加漏水监测。9、机房防鼠防虫工程机房内切实做好防虫、防鼠处理，所有孔洞、门窗必须密封。10、机房防电磁辐射工程防静电地板下作静电接地。机房内金属地板、支撑脚、金属天花、墙面抗静电彩钢板,墙面板背面均做有效的电气连接并分别连接到大楼联合接地汇流排,形成法拉第笼,有效的防止电磁干扰。机房施工中所有线缆均穿金属管,且保证管道电气接地通路良好；使用金属软管作为过渡连接时，尽量减少接头（不多于两个），并使接头深度嵌入，这样能够保证所有接头部位形成低阻位，有效减少非连续接头部位产生的漏磁通。机房内所有电缆、电线、信号线尽量采用地板下敷设，防止电力线与楼体混凝土钢结构产生耦合干扰。交流工作地、安全保护地需符合机房防雷要求。直流工作地采用机房地面上安装均压带,网格状布置，保证有效接地电阻小于1欧姆，解决设备外壳静电荷有效泄漏的问题。对所有电力配电柜（盘、箱）的母线输入端加装防浪涌、防过电压、防细小雷电流避雷器。*、负一楼配电间目前还没有设立，需要建立，投标单位在报价时需要考虑到所有的建筑安装材料及内部装修材料。（内部装修参照2楼机房装修标准）六、配电系统工程1、供配电机房的UPS用电与空调、照明供电分为两个独立回路，其中机柜设备及机房外需使用UPS电的设备由UPS提供用电并按设备总用电量的1.3倍进行预留，而空调、照明用电由正式市电提供并按照明设备的要求供配。机房主要用电负荷有：服务器设备、网络设备、存储设备、大屏设备、电脑、机柜、通讯设备、空调、消防、照明等，考虑系统扩容、升级的可能性应预留容量。 机房应配备专用配电箱、开关线路标识明确；供给UPS电源的动力电应直接由低压配电屏或楼层配电井母线插接开关引出，不与其它用电设备混用。 机房内机柜区域应在地面设置足够的五孔电源地插，供应普通市电，供工作人员设备调试、机房清洁时使用。所有机房内机柜下电源均应配置专用工业连接器（防水插座）。配电柜、灯具、插座、开关、导线及电缆等应使用知名品牌产品。机房内服务器机柜位应安装固定承重钢架。调度大厅的配电线路，为LCD屏备用，考虑容量。UPS总线电路预留至负一楼电池柜位置。2、电源插座1）插座接法：左零、右火、上地。2）插座标识：与UPS输出配电箱上的标识相一致。3）机房内应铺设市电插座，以便吸尘、维护、及其它设备方便用电。4）机房内每个机柜下的电源应配置专用工业连接器（防水插座）。5）机房机柜，每个机柜配置两个突破六联机柜电源插座，机房工程中标单位负责将该插座之插头改造为专用工业连接器（防水）插头，并与机柜下专用工业连接器（防水插座）连接。6）机房工程中标单位负责将机房内服务器机柜PDU的普通插头改造为专用工业连接器（防水）插头，并与机柜下专用工业连接器（防水插座）连接。7）机房工程中标单位负责各楼层弱电配线间内所有机柜下电源插座的采购和安装，并接入UPS电源。3、机房强电布线1)电源线走线采用屏蔽阻燃电缆，通讯线和电源线要保持一定间隔。不同回路，不同电压的线种，应安装在不同的金属线槽及专用的电线管道内。线槽用支架固定在地板下，整个布线要严格执行电器安装有关规定。 2）根据所安装设备不同，特殊设备的走线一般走线线径应不小于2.5平方毫米多芯铜线。3）选用多芯铜电缆；严禁铜、铝混用，若不能避免，应采用铜铝过渡接头连接；所有接点均应进行铅锡处理，冷压连接。4、接地系统1）机房接地系统应满足工作人员人身安全、电脑系统正常运作及设备的安全 要求。2）机房工程中标单位应单独做计算机专用地线，接地电阻1；3）所有机房的机柜、桥架、金属线管、地板下支架、天花、屏蔽网均要妥善接地。4）机房内增设铜排地网及泄静电地网。5、防静电1）机房地面采用架空防静电地板，地板承重量为1000 Kg/平方米。2）机房地板下应做一根220铜条接地母线，沿机房墙根四周在地面用绝 缘支架固定。架空地板支架接地用2.5mm铜芯软线与接地母线相连，并要求地板多点接地。6、防雷分行机房内须加装防雷设备，防雷应不少于二级保护。七、机房空调新风系统1、机房空调机采用两台专业精密空调，精密空调选用梅兰日兰、佳力图或APC原厂产品，制冷量不低于20kW ，风冷、双压缩机、双制冷，下送风方式。2、空调室外机的安装应注意做好通风和排水。配线间的跳线在安装后均应由施工方负责进行标签的3、空调制冷设备的制冷能力，应留有15%-20%的余量。4、机房内应安装专用新风机及过滤设备，不具备安装新风条件且大楼具备条件的，可以使用大楼提供的24小时新风。（一）精密空调机组1、规格：13AD20（下送风）2 台一室内机部分1压缩机COPELANDZR811美国2室内风机三木YWF(K)4E4501中国3室内电机三木0.73kW1中国4电加热器上海俊乐PTC式2kW*31中国5加湿器CAREL3.2kg/h1意大利6室内风机调速装置7膨胀阀君渡FBVE-81中国8蒸发器CANATAL4045801中国9空气过滤网北京信都715650201中国10干燥过滤器雪峰JRA-084S1中国*视液镜12监控接口(RS485)CANATALM52-CU1中国13电路控制板CANATALM52-I/O1中国14主电源开关LGBKND401韩国15风流量传感器江森（CAREL）1美（意）16过滤器脏堵传感器江森（CAREL）1美（意）17加热器过热保护器CANATAL1中国18室内机显示板CANATALM52-LED1中国19接触器LG5韩国20高压保护开关上海俊乐1中国21低压保护开关上海俊乐1中国22加湿进水电磁阀CARELS61401意大利23加湿排水电磁阀CAREL141600-2A1意大利24温湿度传感器CANATALM52-S1中国25储液罐CANATAL5L1中国26漏水传感器（含点式漏水传感器）CANATALHW-S1中国二室外机部分1室外风机ZIDHL-ABEGGFB0631德国2室外电机ZIEHL-ABEGGFB0631德国3冷凝器CANATALNACD121中国4室外风机控制器江森P661美国2、标准 GB/T 17758-1999 单元式电气调节机 JB 8655-1997 单元式空气调节机安全要求3、设备通用外在条件 室内机 0环境温度40 20%环境湿度90% 室外机 -5环境温度43 电源 380/220V，10，50HZ4、产品性能技术参数 制冷量 20.1KW 风量 4720m3/h 送风形式 下送风、前回风（带风帽、无风管）机外余压 20Pa 机组噪音 +100dBu,Unweigh
