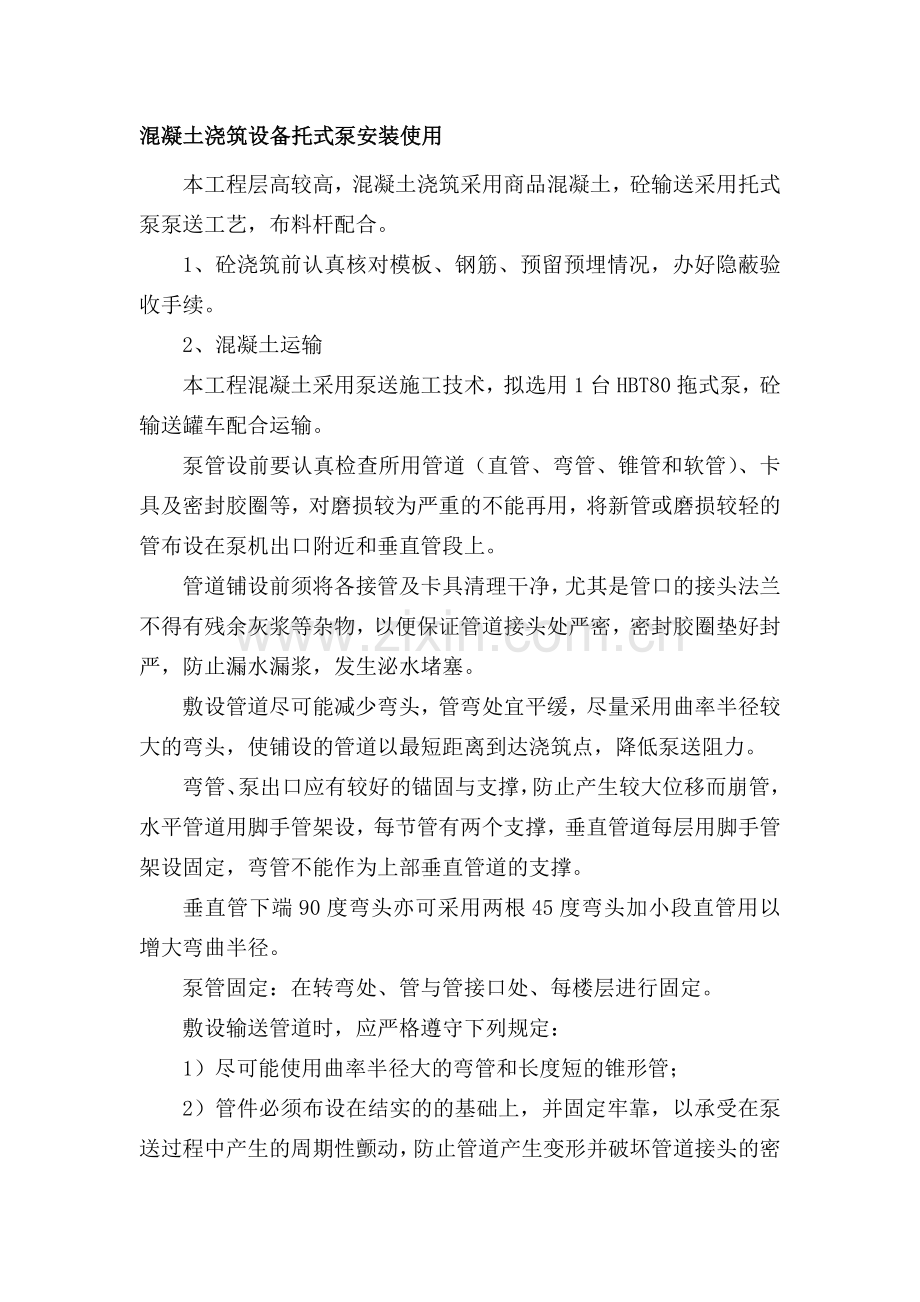

混凝土浇筑设备托式泵安装使用
本工程层高较高，混凝土浇筑采用商品混凝土，砼输送采用托式泵泵送工艺，布料杆配合。
1、砼浇筑前认真核对模板、钢筋、预留预埋情况，办好隐蔽验收手续。
2、混凝土运输
本工程混凝土采用泵送施工技术，拟选用1台HBT80拖式泵，砼输送罐车配合运输。
泵管设前要认真检查所用管道（直管、弯管、锥管和软管）、卡具及密封胶圈等，对磨损较为严重的不能再用，将新管或磨损较轻的管布设在泵机出口附近和垂直管段上。
管道铺设前须将各接管及卡具清理干净，尤其是管口的接头法兰不得有残余灰浆等杂物，以便保证管道接头处严密，密封胶圈垫好封严，防止漏水漏浆，发生泌水堵塞。
敷设管道尽可能减少弯头，管弯处宜平缓，尽量采用曲率半径较大的弯头，使铺设的管道以最短距离到达浇筑点，降低泵送阻力。
弯管、泵出口应有较好的锚固与支撑，防止产生较大位移而崩管，水平管道用脚手管架设，每节管有两个支撑，垂直管道每层用脚手管架设固定，弯管不能作为上部垂直管道的支撑。
垂直管下端90度弯头亦可采用两根45度弯头加小段直管用以增大弯曲半径。
泵管固定：在转弯处、管与管接口处、每楼层进行固定。
敷设输送管道时，应严格遵守下列规定：
1）尽可能使用曲率半径大的弯管和长度短的锥形管；
2）管件必须布设在结实的的基础上，并固定牢靠，以承受在泵送过程中产生的周期性颤动，防止管道产生变形并破坏管道接头的密封构造。

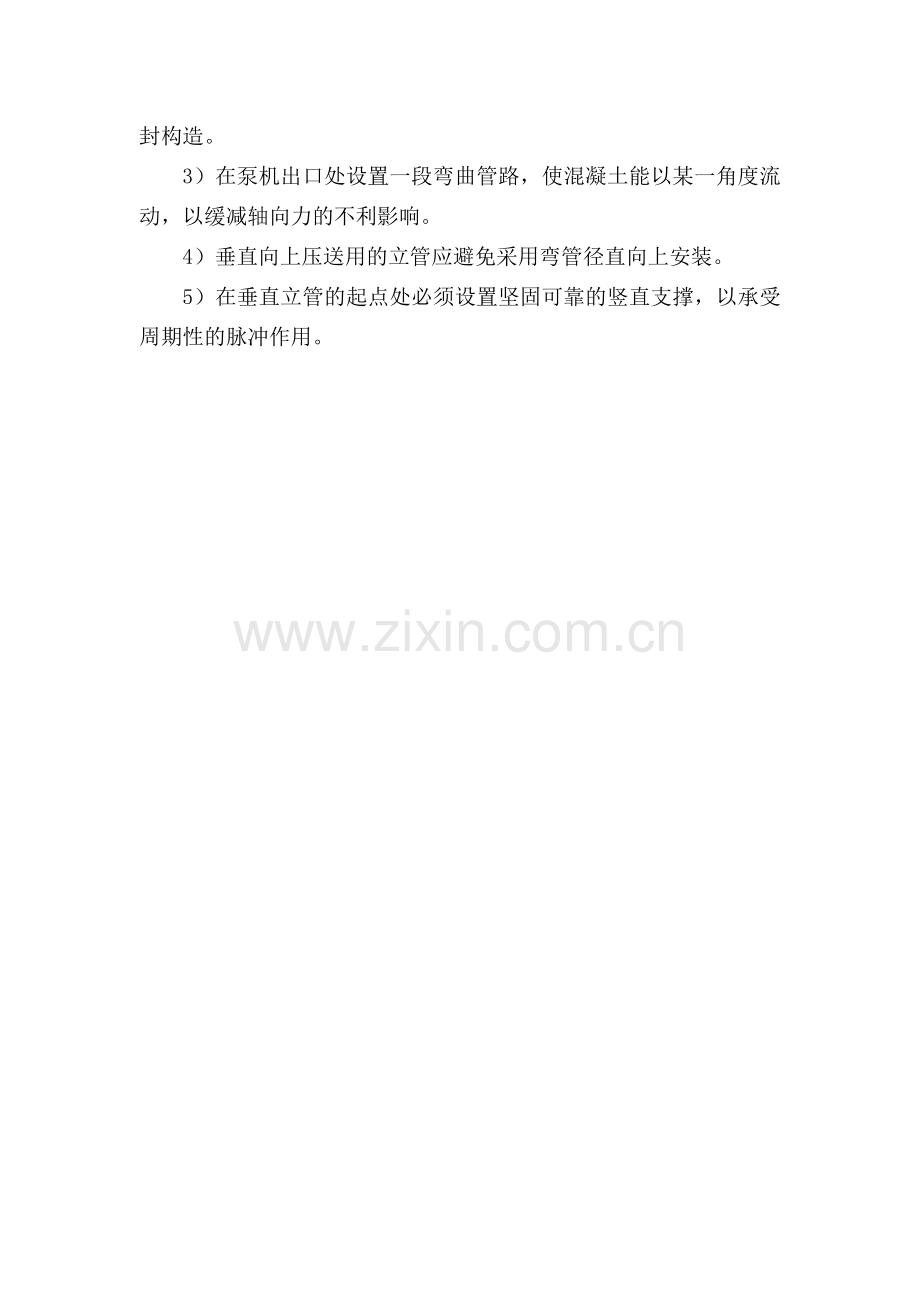

3）在泵机出口处设置一段弯曲管路，使混凝土能以某一角度流动，以缓减轴向力的不利影响。
4）垂直向上压送用的立管应避免采用弯管径直向上安装。
5）在垂直立管的起点处必须设置坚固可靠的竖直支撑，以承受周期性的脉冲作用。
