西南交大道路与桥梁工程力学A第4次离线作业.doc

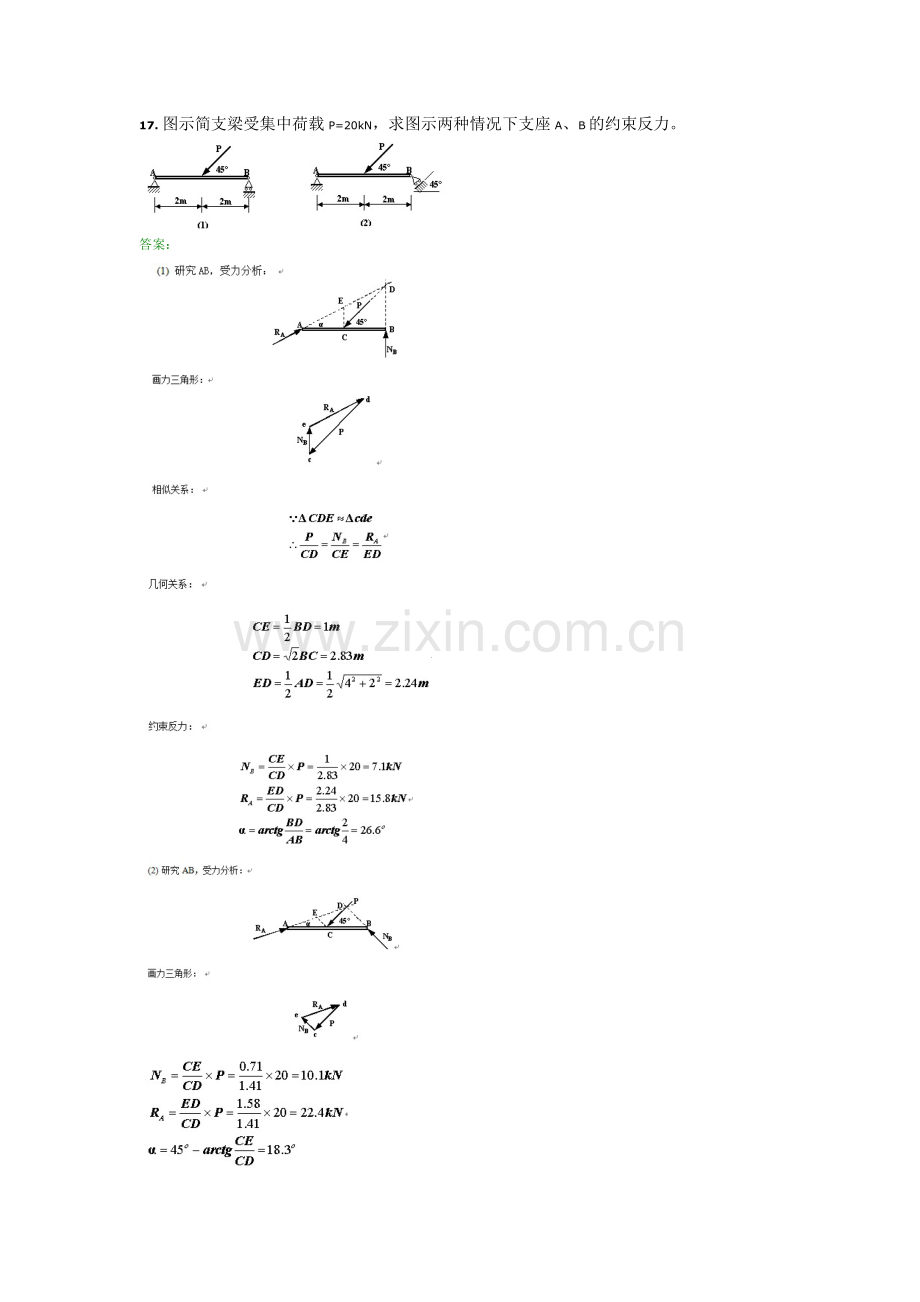

17. 图示简支梁受集中荷载P=20kN，求图示两种情况下支座A、B的约束反力。

答案：

18. 四连杆机构OABO1在图示位置平衡，已知OA=40cm，O1B=60cm，作用在曲柄OA上的力偶矩大小为m1=1N.m，不计杆重；求力偶矩m2的大小及连杆AB所受的力。

答案：

19.答案：

20.答案：

21. 等截面转动轴的转速n=150r/min,由A转输入功率NA=8Kw, 由B、C、D各轮输出功率分别为NB=3kW，NC=1kW，ND=4kW。已知轴的许用剪应力τ]=60MPa，剪力弹性模量G=80GPaθ]=20/m。要求首先安排各轮的位置，然后绘出传动轴的扭矩图，并确定轴的直径。
答案：
四轮各位置如图，轮应放在轴的中间位置，轮输入的扭矩由该轮的两侧分担，不会使轴的某段承担输入的全部扭矩。根据功率转化为扭矩关系， A、B、C、D各点的扭矩。

22.

答案：
