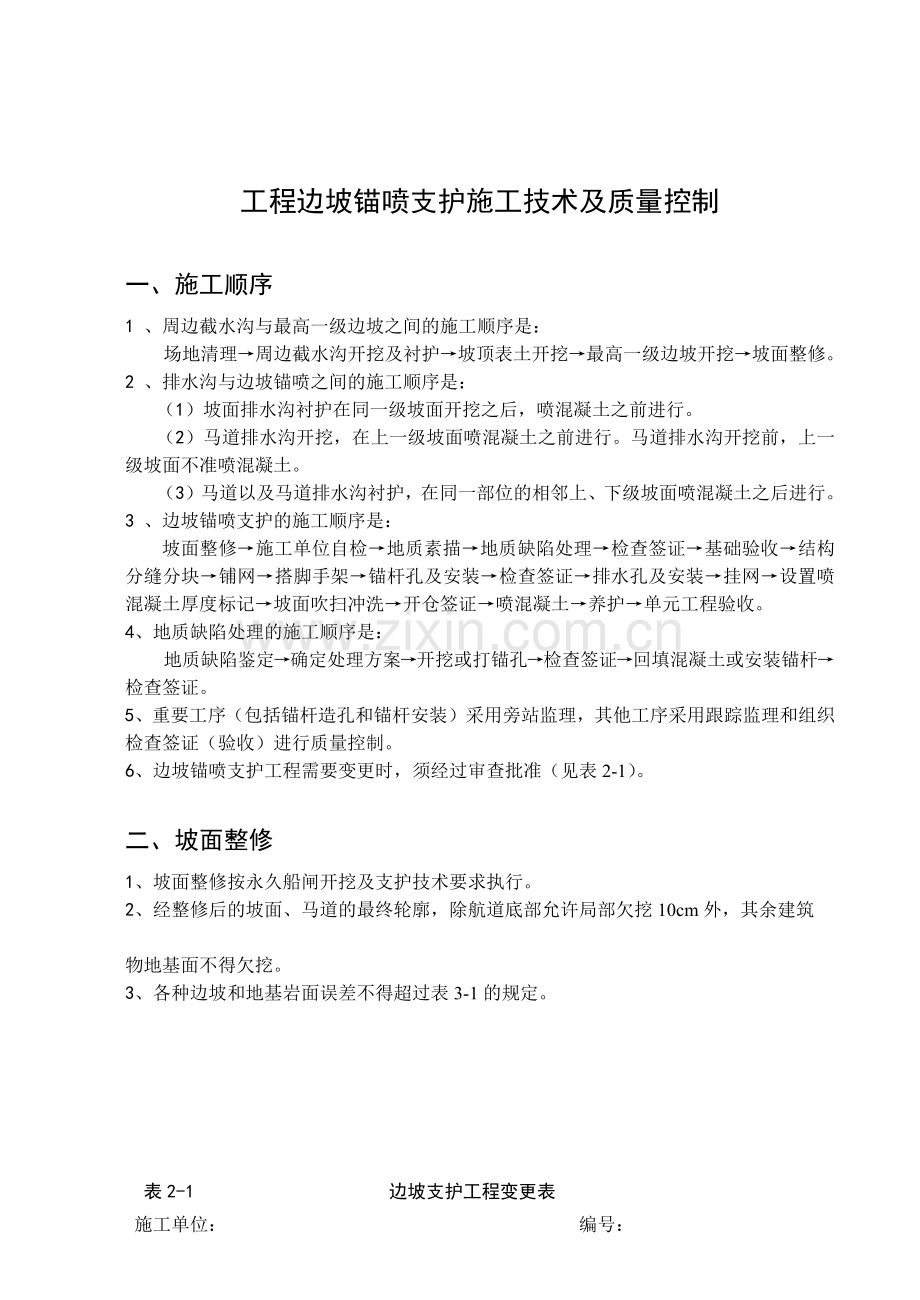

工程边坡锚喷支护施工技术及质量控制

一、施工顺序
1 、周边截水沟与最高一级边坡之间的施工顺序是：
场地清理→周边截水沟开挖及衬护→坡顶表土开挖→最高一级边坡开挖→坡面整修。
2 、排水沟与边坡锚喷之间的施工顺序是：
（1）坡面排水沟衬护在同一级坡面开挖之后，喷混凝土之前进行。
（2）马道排水沟开挖，在上一级坡面喷混凝土之前进行。马道排水沟开挖前，上一级坡面不准喷混凝土。
（3）马道以及马道排水沟衬护，在同一部位的相邻上、下级坡面喷混凝土之后进行。
3 、边坡锚喷支护的施工顺序是：
坡面整修→施工单位自检→地质素描→地质缺陷处理→检查签证→基础验收→结构分缝分块→铺网→搭脚手架→锚杆孔及安装→检查签证→排水孔及安装→挂网→设置喷混凝土厚度标记→坡面吹扫冲洗→开仓签证→喷混凝土→养护→单元工程验收。
4、地质缺陷处理的施工顺序是：
地质缺陷鉴定→确定处理方案→开挖或打锚孔→检查签证→回填混凝土或安装锚杆→检查签证。
5、重要工序（包括锚杆造孔和锚杆安装）采用旁站监理，其他工序采用跟踪监理和组织检查签证（验收）进行质量控制。
6、边坡锚喷支护工程需要变更时，须经过审查批准（见表2-1）。

二、坡面整修
1、坡面整修按永久船闸开挖及支护技术要求执行。
2、经整修后的坡面、马道的最终轮廓，除航道底部允许局部欠挖10cm外，其余建筑

物地基面不得欠挖。
3、各种边坡和地基岩面误差不得超过表3-1的规定。

表2-1 边坡支护工程变更表
施工单位： 编号：
单位工程

分部工程

分项工程

工程部位

起止桩号

高 程

施
工
单
位
申
请
意
见
变更申请理由：

签 名： 年 月 日
变更申请内容：

签 名： 年 月 日
变
更
处
理
意
见

设计代表： 年 月 日

监理单位： 年 月 日
业
主
意
见

业主单位： 年 月 日
表3-1 开挖轮廓限差表（cm）
项 目
马道
边 坡
引航道
建筑物地基
全强风化层
其它
平 面
20
50
25
25
15
高 程
15
30
20
10
10
4、坡面起伏差是指垂直设计边坡线方向的凸起与凹陷的差值，经整修后一般不大于20cm（地质原因除外）。
5、施工单位三检（初检、复检、终检）要求

（1）坡面平均坡度不得陡于设计坡度为主要检查项目。
（2）轮廓测量检查在500m2以内不得少于20点，500m2以上不得少于30点，局部凸起与凹陷部位（0.5m2以上）均应增加测点。各轮廓控制点坐标高程必须实测，不得标用设计坐标、高程。
（3）施工承包单位对轮廊测量成果，进行自检合格后报监理单位检查签证和按规定进行复测检查。

三、地质缺陷处理
1、开挖中发现地质缺陷，应及时通知监理单位，不得隐匿不报或拖延，否则由此引起的后果由施工单位负责。
2、地质缺陷一般不得擅自处理，须经地质鉴定，由设计单位提出处理方案，并经监理单位签发，按要求处理。
3、地质缺陷处理及其结果，施工承包单位应做好详细记录，作为竣工验收资料的一部分提交。

四、 锚 杆
1、锚杆包括挂网锚杆、系统锚杆与局部加强锚杆。
2、锚杆孔开孔偏差不得大于10cm，钻孔偏差角不得大于2 o，孔深应达到设计要求。
3、锚杆孔内岩粉和积水必须清除干净，经质检人员检查孔深、清孔情况及锚杆长度后才能注浆安装。4m以上锚杆安装时，必须有监理人员在场，否则必须经拔锚检查后才予开仓。
4、砂浆锚杆应用注浆机（或注浆器）注浆，严禁人工注浆。锚杆安装程序是先注浆后安装锚杆，注浆必须饱满。
5、锚杆砂浆中的水泥严禁含有对锚杆有腐蚀作用的化学成分。
6、锚杆安装后，在砂浆凝固之前不得敲击、碰撞、拉拔。
7、锚杆质量检查项目与要求如表5-1。
表5-1 砂浆锚杆质量检查标准
项 目
质 量 标 准
备注
锚杆材质
出厂证明与质检结果

砂浆标号与化学成分
符合设计要求

孔位偏差
小于10cm

抽样10%~15%，但不少于20根
孔轴偏差角
不大于2°
孔深偏差
±5cm
钻孔清理
无岩粉，无积水
挂网安装
挂网焊接（绑扎）在锚杆上

五、排水孔
1 、开孔偏差不得大于10cm，孔轴偏差角不得大于2 o，孔深不得小于设计深度。特别注意应向外倾斜，以利排水。
2、排水管必须按设计要求钻设梅花孔，外包工业涤纶过滤布，以防止堵塞，保证排水管畅通。
3、L=3m深排水孔，必须经监理单位抽查合格，才能安装孔口排水管。
4、排水管应安装牢固，喷混凝土时作好管口保护。

六、喷混凝土
1、喷混凝土仓面必须将受喷面上的岩粉、岩碴清除干净，附有粘土、锈斑及其它有碍混凝土与坡面结合的杂物要彻底清除。
2、喷面有涌水时，必须视情况埋设排水管或增加速凝剂等方法进行处理，涌水处理好后再喷混凝土。
3、喷混凝土之前，必须埋设控制喷层厚度的标志，喷混凝土的实际厚度的平均值不小于设计厚度。不合格测点的厚度应不小于设计厚度的1/2，且不得少于5cm，低于这个标准时，需补喷。
4、喷混凝土应分段自下而上进行，不得自上而下进行。
5、喷射过程中反弹的混凝土料，必须及时清理干净。发现回弹堆积在喷混凝土坡面或被挂网“架住”，必须先清理再喷混凝土，即不能将这些回弹料包裹在喷层之中，亦不能回收再用于喷混凝土或复喷。
6、喷混凝土终凝2h后，即开始洒水养护，14d内必须全天保持湿润状态，28d内必须进行洒水养护。当气温低于5℃时，不得喷水养护，应采取防冻保暖措施。
7、喷混凝土结束7d内，距喷层15m范围内，不得放炮。7d后放炮要以喷混凝土的安全质点振速控制。
8、喷混凝土结束至验收前，应进行检查，每隔20m~50m设置一个检查断面，每断面检查点数不少于5个，其检查项目要求见表7-1。
表7-1 喷混凝土质量检查表
项 目
质 量 标 准
喷混凝土配合比
符合设计要求
喷混凝土标号（200#）
实测标号（200#）
喷混凝土厚度
实测厚度的平均值不得小于设计尺寸
喷层均匀性
无夹层，无砂包
喷层表面整体性
光滑平整，无明显裂隙、疏松、脱空
喷层密实情况
无渗水、滴水
喷层养护
14d内保持湿润状态、28d连续养护

七、检查签证（验收）
1、坡面整修后，施工承包单位必须进行测量，对坡面的高程、桩号进行复核，质检部门根据实测成果与现场检查填写质量检查表（表8-1）。
2、地质缺陷处理应填写鉴定、处理表（表8-2）。开挖与钻孔后，必须经过检查签证才能回填混凝土或安装锚杆，未经检查签证，不得擅自覆盖。
3、地基验收由监理单位组织，施工、设计单位参加，必要时邀请业主单位参加。施工单位没有按规定报送检查签证（验收）资料，以及地质缺陷没有处理及检查签证，不予验收。地基验收填写的表格见（表8-3）。
4、系统描杆与排水孔，必须经过检查签证。检查记录见（表8-4、8-5）。
5、开仓签证（表8-6）由监理单位检查签发，可请设计单位和业主单位参加。没有施工单位自检报表和喷混凝土所需原材料不够或质量不合要求时，不予开仓签证。开仓签证后24h未喷混凝土，应重新办理开仓手续。
表8-1 工程边坡地基质量检验表
施工单位： 编号：
单位工程

分部工程

分项工程

工程部位

起止桩号

高 程

项 目
质 量 要 求
检查情况
备 注
设 计 坡 度
不陡于设计边坡

坡 面 平 整 度
起伏差不应大于20cm

轮
廓
限
差
马道平面
20cm

马道高程
15cm

坡面平面
全强风化50cm，其它25cm

坡面高程
全强风化30cm，其它20cm

局部超欠挖
坡面欠挖30cm，超挖50cm

松动岩块、碎石夹层
人工撬除或锚固

平直光滑面
凿毛处理

粘土、堆砂、钙膜
凿除并冲洗干净

坡面涌水
埋设引水管引水等

施工检验意见：

初检： 月 日 复检： 月 日 终检： 月 日

表8-2 工程边坡地质缺陷鉴定、处理表
施工单位： 编号：
单位工程

分部工程

分项工程

工程部位

起止桩号

高 程

地质
缺陷
情况

施工单位： 年 月 日
设计
单位
处理
意见

地质代表： 年 月 日

设计单位： 年 月 日
监理
单位
意见

监理单位： 年 月 日
表8-3 工程边坡地基质量检查签证（验收）表
施工单位： 编号：
单位工程

分部工程

分项工程

工程部位

起止桩号

高 程

施工依据

围岩类别

施工
单位
自检

初检： 月 日 复检： 月 日 终检： 月 日
设计
单位
处理
意见

地质代表： 年 月 日

设计代表： 年 月 日
监理
单位
意见

监理单位： 年 月 日

表8-4 工程边坡锚杆质量检查记录表
施工单位： 编号：
单位工程

分部工程

分项工程

单元工程

起止桩号

高 程

围岩类别

设计坡比

检查时间

设计图纸、通知
施工方法设备
锚杆孔径(mm) 孔深(m) 冲孔质量
锚杆规格型号 锚杆长度
锚杆孔排距(m)
水泥品种标号 外加剂
砂浆配合比 水泥用量
施加预应力(t)
孔位合格率(%) 孔深合格率(%) 孔向合格率(%)
编号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
孔位

孔深

孔向

编号
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
孔位

孔深

孔向

施
工
单
位
检
查
意
见

初检： 月 日 复检： 月 日 终检： 月 日
监
理
单
位
检
查
意
见
监理单位： 年 月 日

表8-5 工程边坡锚杆、排水孔质量检验表
施工单位： 编号：
单位工程

分部工程

分项工程

工程部位

起止桩号

高 程

项 目
质 量 要 求
检查情况
备 注
锚

杆
锚杆规格、材质
出厂证明检测结果

锚杆下料长度
符合设计要求

孔 排 距
符合设计要求

孔位偏差
小于10cm

孔斜偏差
不大于2°

孔 深
±5cm

锚孔清理
无岩粉、无积水

砂 浆
符合设计要求

注 浆
机械注浆、注浆饱满

排
水
孔
花 管
材质与孔眼符合要求

工业过滤布
符合设计要求

孔 排 距
符合设计要求

孔位偏差
不大于10cm

孔 深
符合设计深度

施
工
单
位
意
见

初检： 月 日 复检： 月 日 终检： 月 日
监
理
单
位
意
见

监理单位： 年 月 日

表8-6 边坡喷锚支护开仓证
施工单位： 编号：
单位工程

分部工程

分项工程

工程部位

起止桩号

高 程

施工依据

围岩类别

施
工
单
位
自
检
情
况
锚 杆

材
料
品
种
与
质
量
混凝土配合比

排 水 孔

水 泥

挂 网

速 凝 剂

喷厚标记

砂 子

分缝处理

砾 石

仓面冲洗

施工单位申请意见：

初检： 月 日 复检： 月 日 终检： 月 日

监
理
单
位
监理单位意见：

监理单位： 年 月 日

表8-7 喷混凝土质量检查记录表
施工单位： 编号：
单位工程

分部工程

分项工程

工程部位

起止桩号

高 程

围岩类别

设计坡比

检查时间

设计图纸、通知：
施工方法设备：
水泥品种、标号： 外 加 剂：
挂网锚杆规格、直径、间排距：
挂网锚杆固定情况：
喷层整体性、平整度（渗漏水裂缝）情况：
喷层厚度检测结果合格率（%） 质 量 等 级
测次
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
测值

测次
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
测值

施
工
单
位
检
查
意
见

初检： 月 日 复检： 月 日 终检： 月 日
监
理
单
位
检
查
意
见
监理单位： 年 月 日

表8-8 喷混凝土单元工程质量评定表
施工单位： 编号：
单位工程

分部工程

分项工程

工程部位

起止桩号

高 程

项 目
质 量 标 准
检查评定
备 注
优 良
合 格
混凝土配合比检测
完全符合设计配合比
符合设计配合比

混凝土强度
达到设计强度
达到设计强度

混凝土养护
14d湿润、28d养护
14d湿润、28d一般

混凝土外观
平整、无干斑不疏松
粗糙、局部干斑

混凝土表面整体性
无裂缝、脱空
个别处有细微裂缝

混凝土层均匀性
无夹层、包砂
个别处有夹层

混凝土层密实情况
无渗水、滴水
个别点有渗水

混凝土厚度
厚度不少于设计厚度
平均厚度为设计厚度0.9

施工单位检查意见：

初检： 月 日 复检： 月 日 终检： 月 日

监理单位意见：

监理单位： 年 月 日

6、喷混凝土14d后必须填写质量检查记录表（见表8-7），交监理单位。未经监理单位签证的部位，不予结算。
7、喷混凝土28d后进行单元工程质量验收（见表8-8）。
