质量通病图集四.docx

项
次
工序节点
名 称
图 示
要求与做法

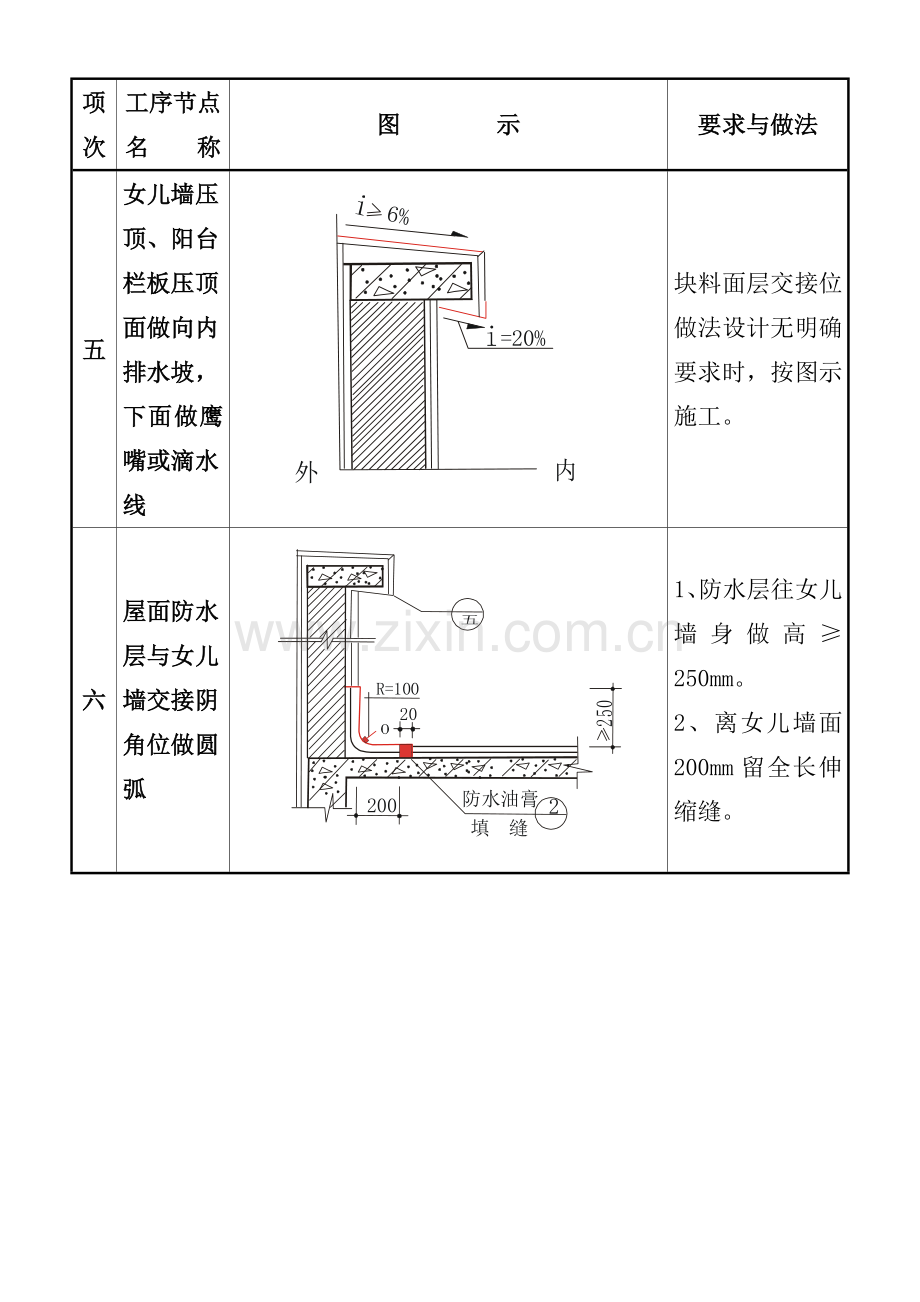

五
女儿墙压
顶、阳台
栏板压顶
面做向内
排水坡，
下面做鹰嘴或滴水
线

块料面层交接位做法设计无明确要求时，按图示施工。
六
屋面防水
层与女儿
墙交接阴
角位做圆
弧

1、防水层往女儿墙身做高≥250mm。
2、离女儿墙面 200mm留全长伸缩缝。
七
架空隔热
层、刚性
保护层离
开女儿墙
间距

1、架空隔热层尚要按第八项④点要求留伸缩缝。
2、刚性保护层尚要按第八项③点要求留伸缩缝。
项
次
工序节点
名 称
要 求 与 做 法
三十
桥梁、立
交
（一）构筑物各部分：
①混凝土桥梁构筑物各部位不得有蜂窝、露筋等现象，表面保持
清水砼，不得抹水泥浆及砂浆；
②桥面砼铺装层拉毛压纹应纹深一致、耐磨；
③伸缩缝必须全部贯通，不得堵塞或变形；
④支座接触面必须严密，不得有空隙；
⑤梁、板、柱的砼表面平整度允许偏差为5mm/2m。
（二）防撞栏：
①防撞栏砼应坚实、平整，无裂缝、蜂窝、麻面、烂脚；
②防撞栏线条应直顺，不得歪斜、扭曲，其伸缩缝必须贯通。防撞栏压顶允许偏差为5mm/10m。
（三）桥台后填土：
①水平分层填筑、分层夯实；
②按规范，合理选择松铺厚度压实机具和压实方法；
③严格控制回填材料的质量，（含水量、粒径等）；
④逐层检测纵横断面标高、坡度、平整度和压实度。
