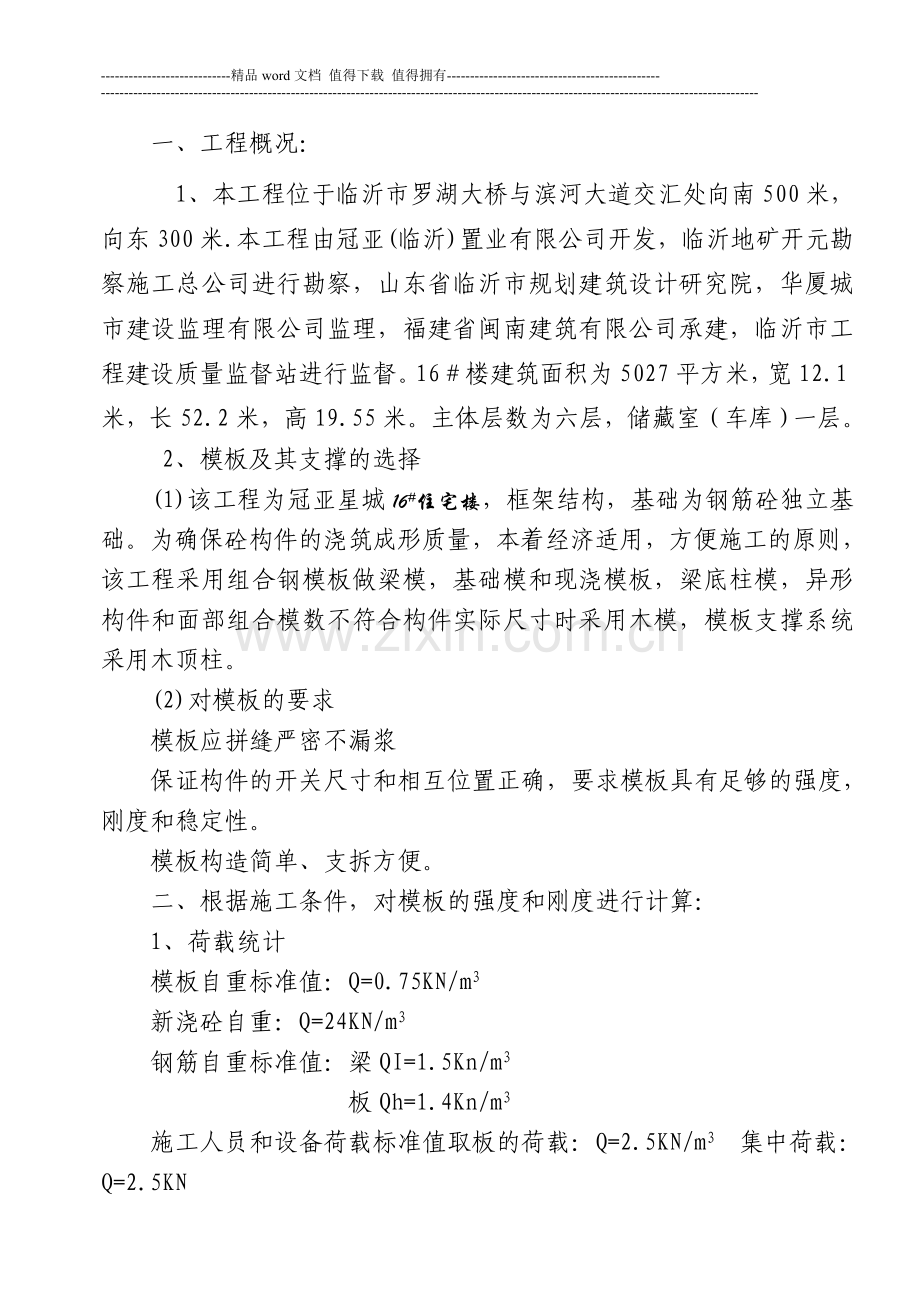

一、工程概况：
1、本工程位于临沂市罗湖大桥与滨河大道交汇处向南500米，向东300米.本工程由冠亚(临沂)置业有限公司开发，临沂地矿开元勘察施工总公司进行勘察，山东省临沂市规划建筑设计研究院，华厦城市建设监理有限公司监理，福建省闽南建筑有限公司承建，临沂市工程建设质量监督站进行监督。16＃楼建筑面积为5027平方米，宽12.1米，长52.2米，高19.55米。主体层数为六层，储藏室（车库）一层。
2、模板及其支撑的选择
(1)该工程为冠亚星城16#住宅楼，框架结构，基础为钢筋砼独立基础。为确保砼构件的浇筑成形质量，本着经济适用，方便施工的原则，该工程采用组合钢模板做梁模，基础模和现浇模板，梁底柱模，异形构件和面部组合模数不符合构件实际尺寸时采用木模，模板支撑系统采用木顶柱。
(2)对模板的要求
模板应拼缝严密不漏浆
保证构件的开关尺寸和相互位置正确，要求模板具有足够的强度，刚度和稳定性。
模板构造简单、支拆方便。
二、根据施工条件，对模板的强度和刚度进行计算：
1、荷载统计
模板自重标准值：Q=0.75KN/m3
新浇砼自重：Q=24KN/m3
钢筋自重标准值：梁QI=1.5Kn/m3
板Qh=1.4Kn/m3
施工人员和设备荷载标准值取板的荷载：Q=2.5KN/m3 集中荷载：Q=2.5KN

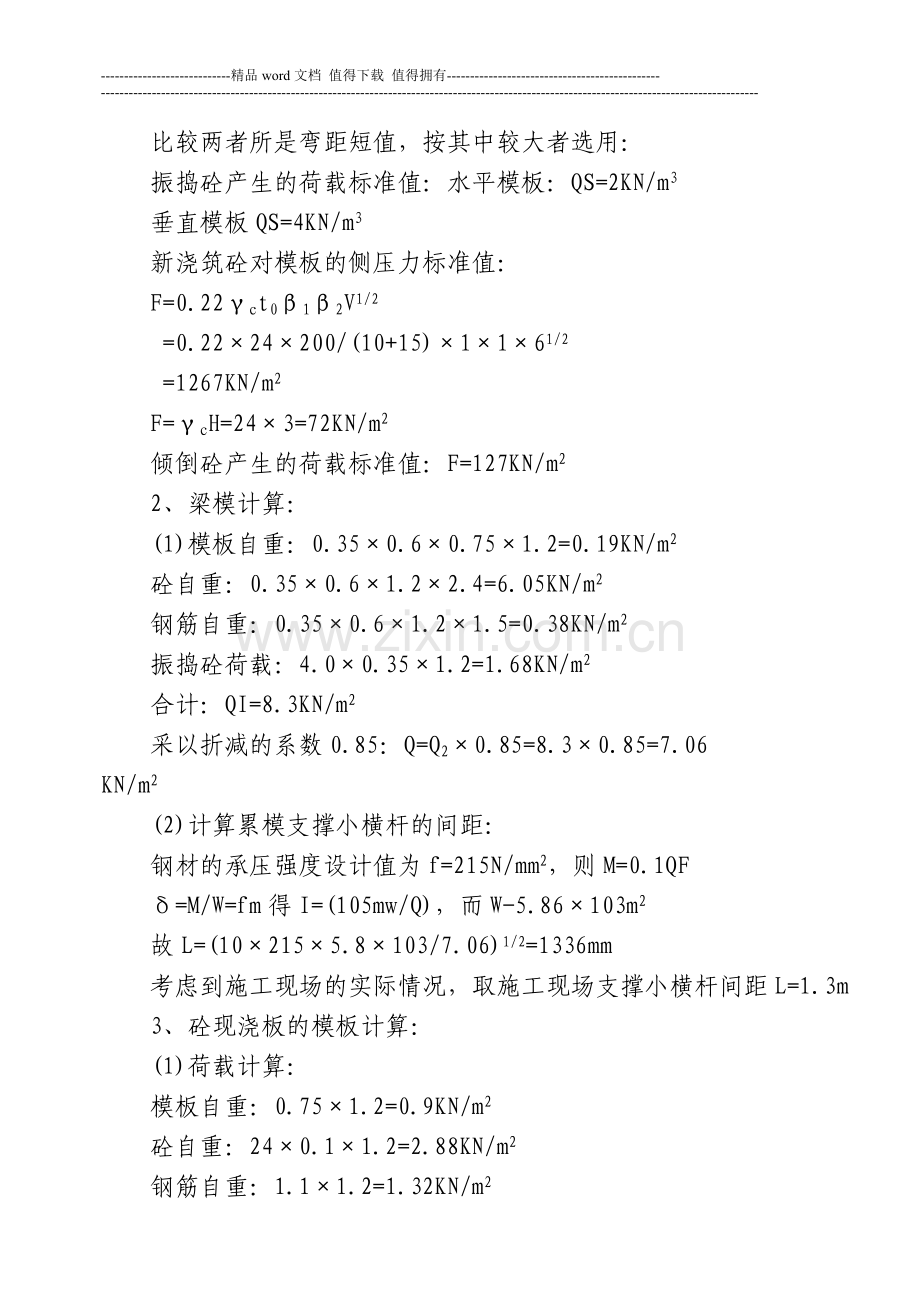

比较两者所是弯距短值，按其中较大者选用：
振捣砼产生的荷载标准值：水平模板：QS=2KN/m3
垂直模板QS=4KN/m3
新浇筑砼对模板的侧压力标准值：
F=0.22γct0β1β2V1/2
=0.22×24×200/(10+15)×1×1×61/2
=1267KN/m2
F=γcH=24×3=72KN/m2
倾倒砼产生的荷载标准值：F=127KN/m2
2、梁模计算：
(1)模板自重：0.35×0.6×0.75×1.2=0.19KN/m2
砼自重：0.35×0.6×1.2×2.4=6.05KN/m2
钢筋自重：0.35×0.6×1.2×1.5=0.38KN/m2
振捣砼荷载：4.0×0.35×1.2=1.68KN/m2
合计：QI=8.3KN/m2
采以折减的系数0.85：Q=Q2×0.85=8.3×0.85=7.06
KN/m2
(2)计算累模支撑小横杆的间距：
钢材的承压强度设计值为f=215N/mm2，则M=0.1QF
δ=M/W=fm得I=(105mw/Q)，而W-5.86×103m2
故L=(10×215×5.8×103/7.06)1/2=1336mm
考虑到施工现场的实际情况，取施工现场支撑小横杆间距L=1.3m
3、砼现浇板的模板计算：
(1)荷载计算：
模板自重：0.75×1.2=0.9KN/m2
砼自重：24×0.1×1.2=2.88KN/m2
钢筋自重：1.1×1.2=1.32KN/m2
施工人员及设备荷载标准值：2.5×1.2=3KN/m2
合计：QL=8.1KN/m2
乘以折减系数0.85得q=0.85×8.1=6.89KN/m2
钢材和抗弯强度设计值：f=215N/m2 W=5.86×103mm2
(2)由于δ-M/W≤fm而M-1/100Y2
故L≤(fw×10/0)=1352.3mm
故取模板支撑为1.3m
(3)板的挠度计算：
由W-50L2/(384FL)≤[W]-17750
q=(0.9+2.88+1.32)×0.85=4.34KN/m2
W=5×4.34×12002/(384×2.06×105×25.98×104)
=2.19mm
[W]=L/250=1200/250=4.4mm>W=2.19mm
故板的挠度满足要求：
(4)验算立柱抗弯强度：
N=6.89×1.2=8.27KN
δ=8270/(0.94×4.89×103)=1.8N/mm2
f=12.4×103/4.89×103=25N/mm2
故立杆能够满足抗弯强度要求：
三、柱模支拆方法
柱模的安装顺序：
绑扎钢筋→砌砖→清理模板及马牙槎→支侧模→安柱箍→校核→固定。
安装前先在模板下口处铺一层1：2水泥砂浆，10mm-20mm厚以免浇筑砼时漏浆而造成烂根。
四、梁模支法：
安装顺序：复核梁底标高及轴线位置→支底模→绑扎筋→支侧模→复核校正→固定。
梁底采用木模：为防梁模变形，在梁度模板起拱按跨度的2/100，安装梁支柱时下垫通长脚手板(底层地面应事先夯实)。
五、现浇楼面板支设模板
根据板顶标高设水平支撑，离地面1.5m设一道，每0.6m左右设一道剪刀撑或斜杆以保证支撑的稳定性再安装模板。
六、模板的拆除
1、拆模时，应尽是避免砼表面可模板受到损坏，预防整块下落伤人。
2、拆下的模板，有钉子的应使钉尖朝下，以免扎脚。
3、拆完后，应清理修复，按规格分类堆放，堆放整齐达到文明施工的管理目标。
4、柱梁模应首选考虑整体拆除。
5、拆模顺序：
一般是先支后拆，后支先拆，先拆除非承重总分后，拆除承重部分。
(1)柱子模板拆除时，先拆掉斜拉杆或斜支撑，再拆掉柱箍，然后用撬棍轻撬模板，使模板与砼脱离。
(2)楼板、梁模板拆除时，先拆除梁侧帮模，再拆除楼板模板，楼板模板拆模先拆掉水平拉杆，后拆除楼模板支柱，每根龙骨留1-2根支柱暂不拆，待操作人员站在已拆除的空隙后再进行拆模，使 自由坠落，最后再用勾子将模板勾下，等该段模板全部拆除完后，集中运出，分类堆放。
6、梁底模板拆除时，砼强度应达到下列数值：
跨度≤8m砼强度应达到设计强度的75%。
跨度>8m砼强度应达到设计强度的100%。
7、拆模操作人员应站在事先搭好的专用架上作业，不得站在梁柱等结构上拆模。
8、现浇模板拆除时，砼强度应达到下列数值：
跨度≤2m砼强度应达到设计强度的50%。
跨度>2m≤8m砼强度应达到设计强度的75%。
七、模板施工应注意的事项
1、砼浇筑前，认真复核模板位置，柱模垂直度和梁板标高，准确预留和预埋。
2、梁柱交接处不合模数的部位用木模精心制作，固设牢靠。
3、钢模板在使用前要涂隔离剂。
4、砼施工期前，应清除模板内部的一切垃圾，并应冲水保潮(木模)。
5、砼施工时，应设专人跟踪服务，随时检查支撑是否牢固，模板有无变形，发现问题及时解决。
6、砼用手推车运输时，不得在友好的模板上行走，应搭设专用走道，用吊斗供料时，应先将吊斗降至距铁盘50-60cm处，将砼卸在铁盘上，用铁锨灌入模内，不得直接将砼卸入模板内。
八、模板验收
1、梁、柱、板及楼梯等模板支设完成后，先由施工班级自检、互检，再通知工地质检员，技术员验收，确保无误后，办理工序交接检手续。
2、验收标准：
(1)模板及其支架必须具有足够的强度、刚度和稳定性，支承总分必须有足够的支承面积，且必须坚实。
(2)模板接缝宽度不得大于1.5cm。
(3)模板表面必须清理干净并满涂隔离剂、粘浆和漏涂隔离剂，面积对板不得大于1000cm2，对柱梁不得大于400cm2。
(4)允许偏差：梁、柱轴线位移不得大于5mm，标高偏差不得大于5mm，截住面尺寸14至-5mm，每层垂直度3mm，相邻两板表面高低差2mm，表面平整度5mm。
九、安全技术措施
1、操作轮锯前应认真，锯片不得有裂口，并设挡板、护罩、分料器，不得用力过猛，遇硬节慢推，接料时要待料出锯片5cm，不得用手硬拉。
