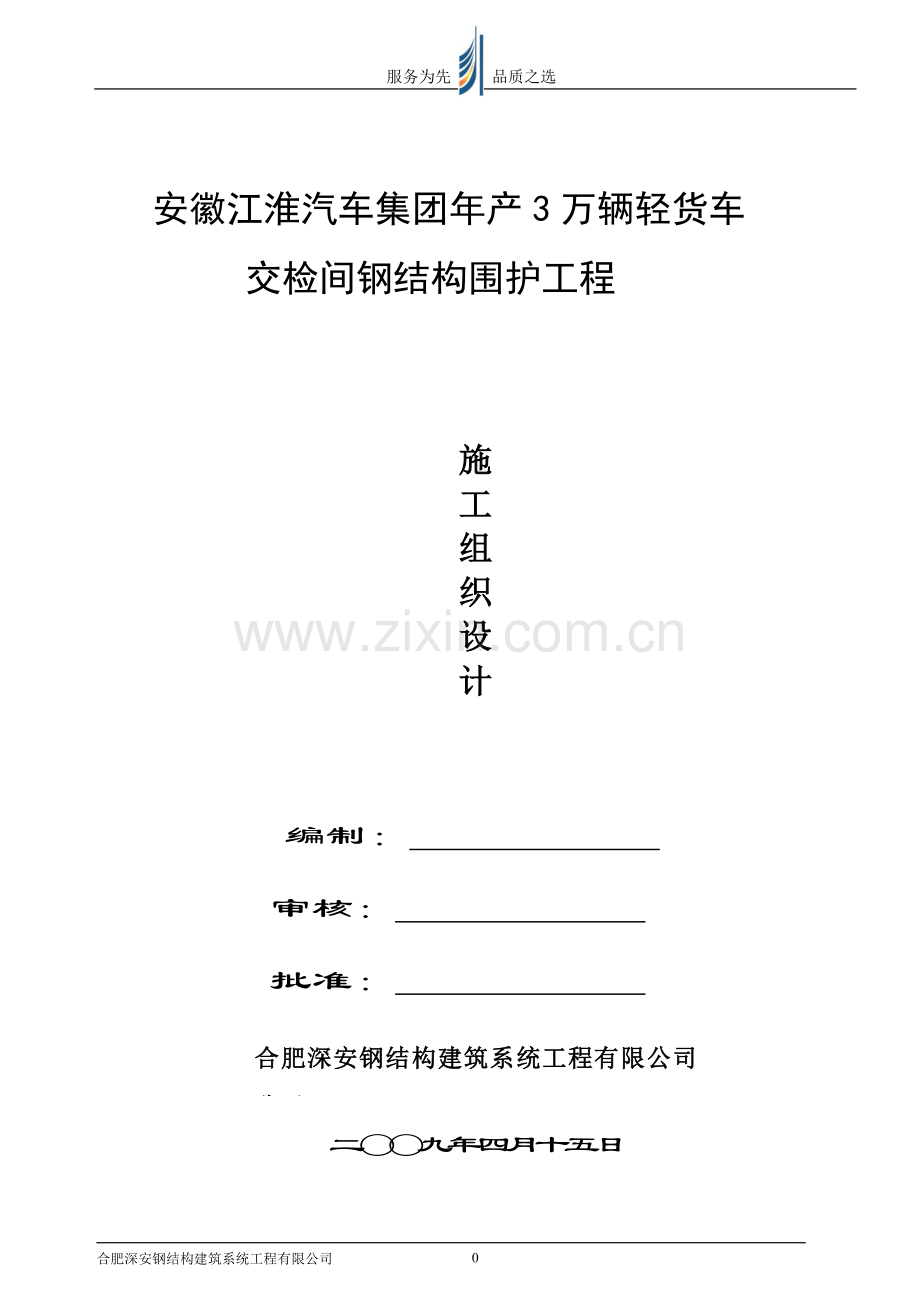

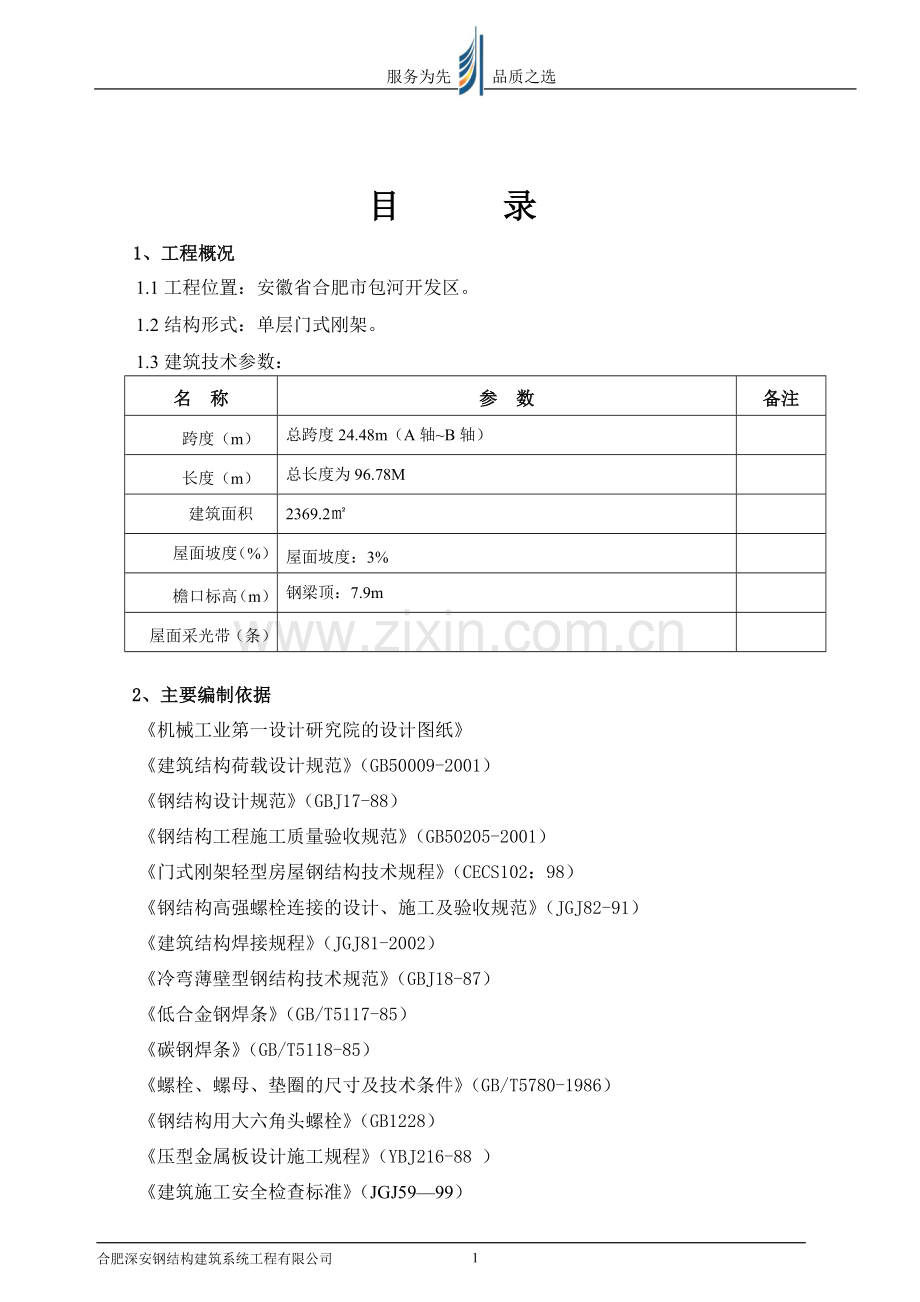

服务为先品质之选安徽江淮汽车集团年产3万辆轻货车交检间钢结构围护工程施工组织设计编制：审核：批准：合肥深安钢结构建筑系统工程有限公司公司二○○九年四月十五日目录 1、工程概况 1.1工程位置：安徽省合肥市包河开发区。 1.2结构形式：单层门式刚架。 1.3建筑技术参数：名称参数备注跨度（m）总跨度24.48m（A轴~B轴）长度（m）总长度为96.78M 建筑面积（㎡） 2369.2㎡屋面坡度（%）屋面坡度：3% 檐口标高（m）钢梁顶：7.9m 屋面采光带（条） 2、主要编制依据《机械工业第一设计研究院的设计图纸》《建筑结构荷载设计规范》（GB50009-2001）《钢结构设计规范》（GBJ17-88）《钢结构工程施工质量验收规范》（GB50205-2001）《门式刚架轻型房屋钢结构技术规程》（CECS102：98）《钢结构高强螺栓连接的设计、施工及验收规范》（JGJ82-91）《建筑结构焊接规程》（JGJ81-2002）《冷弯薄壁型钢结构技术规范》（GBJ18-87）《低合金钢焊条》（GB/T5117-85）《碳钢焊条》（GB/T5118-85）《螺栓、螺母、垫圈的尺寸及技术条件》（GB/T5780-1986）《钢结构用大六角头螺栓》（GB1228）《压型金属板设计施工规程》（YBJ216-88 ）《建筑施工安全检查标准》（JGJ59—99） 3 施工准备计划 3.1 施工组织机构本工程将根据业主要求，为确保质量与工期，本公司将组织各相关单位强有力的技术人员进行现场施工管理及技术把关，并进行全面有效控制，具体施工组织详见图1： 3.1施工组织机构公司总经理项目委管会专家委员会项目经理部质量工程师材料工程师技术工程师安全工程师安装工程师安装施工队江淮M209交检间钢结构工程施工组织体系机构图 3.2 堆场及其他设施的安排会同业主及总包方确定主钢构、次钢构、压型板、保温棉、采光板等及其附件的堆放场地，以及施工人员的生活设施，材料仓库，办公室安排，安排好施工用电、生活用电。 3.3施工前的技术交底及安全交底施工前项目部会同公司相关部门对安装队进行施工技术交底，交底书应有交底人和受底人签字。 3.4现场施工管理 3.4.1工程现场派驻项目经理，负责处理日常工作，安排工程进度，监督检查工程质量，协调与业主、监理、设计院及其它承包商的关系。 3.4.2向业主、监理、总包方提供详细的施工技术资料，以及施工工作计划。 3.4.3同业主、监理、总包方等有关人员进行技术交流，便于熟悉和开展工作。 3.4.4对安装人员进行施工技术及安全施工培训。 3.4.5和业主、总包方、监理保持紧密联系，以便及时调整施工进度和方案等。 3.5施工材料的采购、运输按照施工进度计划表安排生产，分批进入现场，做到施工现场有条不紊，既少占场地又确保不影响工期。钢构在运输装车时应用方木将构件垫隔开，并将四周用软材料塞实，防止运输过程相互摩擦和振动使钢构变形，主钢构装车均应立放，并用枕木垫平，彩板装车均应采用软吊带装卸。 3.7施工机具机具设备类型序号名称单位数量备注检测类 1 经纬仪台 1 自有 2 水准仪台 1 自有 3 扭矩扳手套 ≥2 自有 4 数码像机台 ≥1 自有 5 钢卷尺30m 把 1 自有 6 钢卷尺5m 把 ≥4 自有 7 游标卡尺把 ≥1 自有设备类 1 16T吊车台 1 租赁 2 焊机台 2 自有工具类 1 手电钻把 ≥2 自有 2 拉铆枪把 ≥3 自有 3 胶枪把 ≥3 自有 4 切割机台 ≥2 自有 5 活动脚手架组 ≥20 自有 6 螺钉枪把 ≥5 自有 7 普通扳手把 ≥4 自有 8 其他小工具把（只）若干自有 4 施工部署 4.1 合同工期： 70天，根据土建施工进度，本公司初定从2009年3月20日进入现场，开始基础交接，并做好施工前的准备工作。 4.2 质量要求：符合相关国家标准，规范和设计图纸要求。 4.3 安全要求：千人负伤率≤0.45‰，杜绝重大安全生产事故。 4.4 施工组织：本工程按项目法要求组建项目经理部，在项目经理部领导下组织施工。 5、施工现场设施配置 5.1办公设施 5.1.1办公用房：项目部办公室1间、会议室1间、仓库、工具库各1间。 5.1.2办公用品办公用品主要包括：计算机（配打印机）、办公桌、会议桌等，其配备标准为：计算机1台，打（复）印机1台、办公桌椅3套、会议桌椅1组。办公设施及办公用品清单表事项种类单位数量完成时限提供资源部门办公设施办公室间 1 开工前工程部会议室间 1 开工前工程部现场仓库间 1 开工前材料部办公用品计算机台 1 开工前办公室医药箱个 1 开工前办公室打印机台 1 开工前办公室办公桌椅套 3 开工前办公室会议桌椅套 1 开工前办公室 5.2设备机具配置 5.2.1吊车配置吊车是结构、围护吊装必不可少的重要工具，吊车的数量、性能以及操作人员熟练程度都是决定工程质量的关键因素，所以项目开工前应根据作业环境，项目功能等级和构件重量、高度配置吊车。板材进场配置8t吊车1台，负责卸货；成捆的屋面外板垂直搬运至屋面钢梁上需配置16t吊车1台。 5.2.2焊机配置焊机的大量使用是在钢柱吊装调整完成后，此时要配备焊机，共需配备焊机5台，并同时配备三相电源线800m，总、分配电箱共4台和焊钳3把。 5.2.3 施工机具配置表机具设备类型序号名称单位数量备注检测类 1 经纬仪台 4 自有 2 水准仪台 4 自有 3 扭矩扳手套 ≥6 4 数码像机台 ≥1 自有 5 望远镜台 ≥1 自有 6 钢卷尺(50、30m ) 把各2 自有 7 钢卷尺（3m）把 ≥8 自有 8 游标卡尺把 ≥1 自有 9 测厚仪台 1 自有 10 探伤仪台 1 自有设备类 1 16T吊车台 2 租赁 2 12T吊车台 2 租赁 3 8T吊车台 2 租赁 4 焊机台 5 自有工具类 1 手电钻把 ≥20 自有 2 拉铆枪把 ≥10 自有 3 胶枪把 ≥20 自有 4 切割机台 ≥10 自有 5 活动脚手架组 ≥80 自有 6 螺钉枪把 ≥24 自有 7 普通扳手把 ≥4 自有 8 其他小工具把（只）若干自有 5.3材料管护设施护栏、材料货架、材料标识牌、道木等宜根据项目开工的先后顺序分阶段配备材料管护设施。第一阶段钢构进场之初，需求材料护栏8块，材料货架φ50㎜钢管56根（6m/根），扣件50只、材料标识牌16块、道木40根，竹笆300㎡，用于前期进场的材料管护和摆放；第二阶段钢构进场中期：再次需求材料护栏6块，钢管20根、扣件60只、标识牌8块、道木12根，随着结构的吊装结束，材料管护设施转入围护材料的管护。保证安装中期管护不松懈。材料管护设施表事项种类单位数量完成时限主责部门配合部门材料管护道木根 ≥30 开工前材料部项目部围栏护板块 ≥25 开工前材料部项目部货架钢管根 ≥85 开工前材料部项目部扣件只 ≥150 开工前材料部项目部竹笆㎡ ≥120 开工前材料部项目部材料标识牌块 30 开工前材料部项目部 5.4安全保护设施屋面水平安全信道钢索，采用不同颜色进行标识，使高空作业人员易于辨识。在人员易于上下的地方设置安全钢梯，并布设安全网。安全保护设施主要包括：安全生命线（屋面水平安全信道）钢索（φ16㎜），垂直安全信道钢梯、安全帽、安全带、安全网；根据项目的开工先后顺序分批配备进场，钢构进场时配备安全生命线，屋面水平信道，垂直安全信道钢梯2部、安全帽75顶、安全带75付、安全马夹15件、安全网约600-1000㎡。屋面水平安全通道钢索，采用不同颜色进行标识，使高空作业人员易于辨识。在人员易于上下的地方设置安全钢梯，并布设安全网。纵墙水平安全通道山墙水平安全通道屋脊线垂直安全通道水平安全通道安全防护设施表事项种类单位数量完成时限主责部门配合部门安全防护安全帽顶 ≥75 开工前质安部项目部安全带付 ≥75 开工前质安部项目部安全网㎡ ≥600 开工前质安部项目部安全绳 m ≥600 开工前质安部项目部安全马夹件 ≥15 开工前质安部项目部安全垂直通道（梯）条 ≥1 开工前项目部材料部 5.5文明施工设施文明施工设施表事项种类单位数量完成时限主责部门配合部门文明施工措施标识牌块 40 开工前质安部项目部条幅条 10 开工前质安部项目部警示牌块 30 开工前质安部项目部宣传牌块 15 开工前质安部项目部总配电厢套 1 开工前项目部质安部分配电厢套 4 开工前项目部质安部胸牌个 70 开工前质安部项目部彩色安全隔离条带米 500 开工前质安部项目部 6.2围护系统作业方案 6.2.1主体结构检测验收采用水准仪检测钢柱的标高以保证屋面檩条平整度和墙面檩条顺直度。柱子安装的允许偏差（㎜）项目允许偏差（㎜）柱脚底座中心线对定位轴线的偏移 5.0 柱基准点标高（有吊车的钢柱）标高偏差＋3.0 —5.0 柱子垂直度 H≥10m H/1000且不应大于10.0 6.2.2次构件安装 6.2.2.1檩条安装：屋檩、墙檩采用C型钢，采用对接方式连接，在支座处两根檩条间留有10㎜的空隙。檩条安装用配套的螺栓与檩托板固定。镀锌檩条原则上不能采用焊接进行连接，以免破坏镀锌层。如檩条需现场开孔，要采用电钻，不得采用气割枪随意在檩条上冲孔。 6.2.2.2撑杆和拉条安装屋面：首先将屋脊两条檩条之间的撑杆连接并紧固好，使之形成一个整体。连接后的檩条必须平直，如出现弯曲现象，则要调整撑杆的长度，使檩条达到平直要求；然后从屋脊向檐口方向依次安装撑杆、直拉条和斜拉条。墙面：A）如墙面檩条之间均设置撑杆，则先将最底部的檩条调平，并将檩条底部垫实，保证底部檩条不下挠；然后自下而上安装撑杆，并调平每一根檩条。 B）如墙面檩条设置斜拉条，则应先固定斜拉条上、下两排檩条间的撑杆；然后安装斜拉条，并调节斜拉条的紧固程度，使上下两排檩条平直；再从上而下依次安装直拉条。在安装直拉条的同时，调平每一根檩条。见下图。 6.2.3围护系统施工 6.2.3.1围护安装展开顺序 ⑴ 屋面压型钢板的铺设要考虑合肥常年主导风向（一般为东南风），板肋搭接需与常年主导风向相背（见图）。 ⑵ 为保证整个项目工期按计划执行，为土建单位提供厂房地坪施工作业面，我方计划先安装屋面围护系统，待屋面展开一定的工作面后即可安装墙面内板，随后再安装墙面外板，最后安装门窗分部工程。 6.2.3.2屋面围护安装 (1) 在铺设保温棉时前，先将保温棉卷展开并检查其复合贴面完好无损，然后用双面胶带将保温棉粘贴在屋面檩条上，保温棉必须拉直并在其两端用彩钢条（-0.5×30㎜）固定。保温棉纵向搭接时，将其飞边（无保温棉的复合贴面）复合贴面翻起并拢，然后折迭对齐接缝并用钉书机钉牢。 (2) 屋面保温棉的铺设应保证其连续性，严禁遇采光带等处断开，即先满铺屋面保温棉，保证保温棉的纵向缝顺直。待安装采光板时再割除相应部位的保温棉，并将相应洞口四周保温棉的飞边整平后用双面胶粘附在折形件上。屋面保温棉遇屋脊处应保证其中一边的单坡屋面保温棉连续铺设至对面300㎜～500㎜，并与对面保温棉搭接。严禁屋脊处出现保温棉的横向搭接缝。 (3) 按照板肋搭接与当地常年主导风向相背的原则，根据排版设计要求确定屋面外板起始线的位置。在屋面外板施工中，先在屋面檩条上标定起始点，即沿跨度方向在每个檩条上标出排版起始点，各个点的联机应与建筑物的纵轴线相垂直，然后在板的宽度方向每隔几块板继续标注一次，以限制和检查安装偏差积累。 (4) 屋面系统要求固定可靠、牢固，安装方法正确。如安装不当，可能导致屋面外板因抵抗风吸力不够而被掀起。 (5) 自攻钉要垂直于板面安装且橡胶防水圈松紧适宜。 6.2.3.3墙面围护安装（1）严格按照设计图进行排版，且综合考虑当地常年风向和厂房立面效果，墙板间搭接应与常年主导风向相背。（2）安装墙板前，应复核建筑物的重要尺寸，包括墙面檩条系统的平整度和顺直度、门窗洞口和工艺孔的尺寸（含洞口对角线尺寸）和建筑位置。对于标高处，建议用水准仪抄平并弹线，便于控制标高处墙板和泛水收边件的直线度。（3）墙面板安装前，应严格按照墙面檩条实际距离进行号孔，保证孔位在同一水平线上。安装厂房墙面板时，以30㎜（内墙为25㎜）六角头自攻钉（结构钉）沿檩条在靠近板肋处，每波谷固定一颗（见下图）。 6.2.4脚手架搭设 ⑴杆件搭设顺序：底座找平→单体门架→剪刀撑→脚踏板→扫地杆→…… ⑵不配套的门架与配件不得混合使用于同一脚手架中。 ⑶扣件螺栓抗扭力矩40N.m以上，但不大于65N·m，扣件抗滑荷载7KN。 ⑷门架安装应自一端向另一端延伸，并逐层改变搭设方向，不得相对进行。搭完一步架后，应校正其水平度和垂直度（见下表）。脚手架搭设垂直度和水平度允许偏差表项目允许偏差(mm) 垂直度每步架 h/1000及±2.0 脚手架整体 H/600及±5.0 水平度一跨内水平架两端高差 ±l/600及±3.0 脚手架整体 ±L/600及±5.0 注：h—步距；H—脚手架高度；l—跨距；L—脚手架长度。 ⑸交叉支撑、加固杆应随门架的安装及时设置。连接交叉支撑和门架的锁销必须处于锁住状态。 ⑹操作平台四周必须按临边作业要求设置防护栏杆，并布置安全网。 ⑺应在脚手架作业层下部设一道水平网防护层，防止作业层有人或物坠落。操作平台处上人孔必须设置活动盖板并连接牢固。 ⑻剪刀撑斜杆与地面的夹角宜为45～60度，由底部连续设置剪刀撑到顶，以增加脚手架的整体刚度。考虑脚手架平面外刚度较柔，一般在架高7m以上应在横向设置四组抛撑，抛撑与地面成60度。所有扣件一律采用旋转扣件，并扣在立柱上。 ⑼架子搭设完毕，在投入使用前，应逐层由工程负责人（项目建造师），架子班组和专职安检人员以及有关专业人员一起组织验收时，验收时要填写验收单。 6.3施工总平面图（附后） 6.4工程进度计划（见图） 7安装施工综合评审 7.1安装作业评审 7.1.1结构安装评审 ①钢柱安装评审在完成车间区域钢柱安装后，分别评审一次；钢柱安装过程中，评审两次。评审的主要内容是垂直度、标高与轴线。 ②钢梁安装评审在完成车间区域钢梁安装后，分别各评审一次；钢梁安装过程中，评审两次。评审的主要内容是侧向弯曲度、挠度、跨中垂直度、高螺螺栓的施拧值、行车梁标高、直线度和跨距。 ③次构件安装评审在完成车间屋面和墙面各分项工程支撑系统安装后，分别评审一次。评审的主要内容是；焊缝质量及补漆、安装节点评审。 7.1.2围护安装评审 ① 次构件安装评审在完成车间屋面檩条、拉条及撑杆和墙面檩条安装后，分别各评审一次；评审的主要内容是：檩条顺直度、平整度与螺栓紧固程度。 ②墙板安装评审在完成各单元所有墙板安装后，各节点分别评审一次；墙板安装过程中，评审两次。评审的主要内容是：收边安装观感、自攻钉质量与直线度、扣合严密度。屋面板安装评审在完成车间单元屋面板安装后，各节点分别评审一次；屋面板安装过程中，评审两次。评审的主要内容是：横向搭接相邻板的错位误差、暗扣座安装方法、防水节点处理及彩板天沟的的直线度。 7.2安全文明施工评审 7.2.1钢构安装安全文明施工拟分两次评审，第一次评审为钢构开始吊装初期；第二次评审为项目钢构吊装过程中。 7.2.2围护安装安全文明施工拟分两次评审，第一次评审为围护施工初期；第二次评审为项目围护施工过程中。评审内容包括：安全条幅布设、安全帽、安全带、安全网使用及脚手架搭设方案等安全防护措施。 7.3材料管护评审 7.3.1钢构材料管护评审拟分两次评审，第一次评审为钢构开始吊装初期；第二次评审为钢构吊装过程中。 7.3.2围护材料管护评审拟分两次评审，第一次评审为围护施工初期；第二次评审为围护施工过程中。评审内容包括：材料围栏设置、材料摆放、次构件货架搭设和使用，材料分类、标识等。 7.4机具、设备评审机具、设备拟分两次评审；第一次评审为结构吊装前，第二次评审为围护施工开始前。评审内容包括：机械设备操作人员上岗证、操作证、机具合格证，机械性能等级证明和规格型号使用范围等。 7.5综合评审组织与方式项目部层次组织自评，公司项目管委会层次组织职能公司部门验评、公司与业主监理和相关方联合检查评价与验证。在评审过程中进行书面和影像记录，以及报告文件。对重要分部分项工程的施工技术措施，公司专家技术委员会咨询专家参与评审。对质量有疑义的材料和产品，取样送权威部门试验、检验。 13 合肥深安钢结构建筑系统工程有限公司服务为先品质之选合力桥箱三期钢结构工程投标文件 21 合肥深安钢结构建筑系统工程有限公司电话：0551-5333408 传真：0551-5333478
