施工组织设计设计

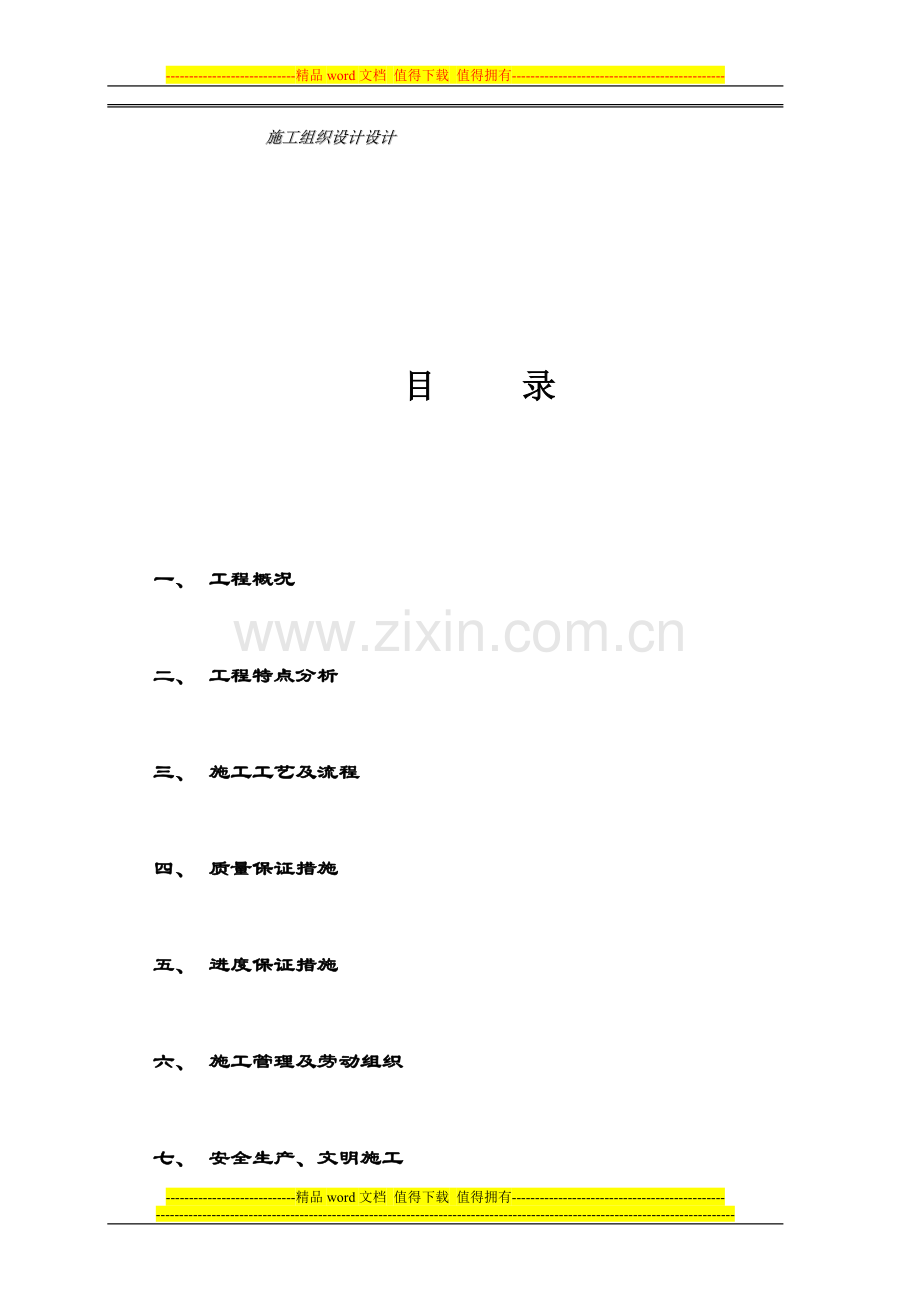

目 录

一、 工程概况

二、 工程特点分析

三、 施工工艺及流程

四、 质量保证措施

五、 进度保证措施

六、 施工管理及劳动组织

七、 安全生产、文明施工

施工组织设计编制的依据
1、《建筑桩基技术规范》（JGJ94—94）：
2、《建筑地基基础设计规范》（GB50007—2002）：
3、《建筑地基基础工程施工质量验收规范》（GB50202—2002）：
4、《地基基础设计规范》（DGJ08—11—1999）
5、《苏G03-2002》预应力管桩
6、我单位自行编制的有关规程及设计施工图纸及相关文字说明
一、工程概况：
1.1概述
本工程为信挚科技（昆山）有限公司1#、2#、4#、6#宿舍桩基工程。本期工程拟建场地位于昆山市千灯镇并蒂莲路南侧，由信挚科技（昆山）有限公司资建设，由益阳市建筑设计院进行设计，监理公司为昆山市建设咨询监理有限公司。本期工程桩基工程由江苏屹峰建设工程有限公司桩基项目部承接施工，该工程计划采用一台柴油击桩机型号DD-6.3 桩型为PHC-400(90)AB-C80，
1.2地质情况
拟建场地为地位建场地位于昆山市千灯镇并蒂莲路南侧，场区无地下水污染源，地下水和地下水以上的土对钢筋混凝土无腐蚀作用，场地地形简单，地势平坦。

1.3桩的设计参数值
工程名称
桩 型
根 数
备注
1#厂房
PHC-400(90)AB-C80
89

2#厂房
PHC-400(90)AB-C80
89

4#宿舍
PHC-400(90)AB-C80
89

6#宿舍
PHC-400(90)AB-C80
113

该工程高程为黄海高程系统，高程引测点BM位于场地西北角一点，引测点标高为2.670米
二、工程特点及分析
该拟建场勘察地貌类别为长江三角皱河湖相积地貌单元，场地无活动性断裂通过，场地自然条件下是稳定的。甲方提供的地质资料：昆山东城建设开发有限公司《信挚科技（昆山）有限公司1-6#宿舍及10#、18#厂房岩土工程勘察报告》编号为：HYKC-100407勘察单位：昆山市华一岩土勘察工程有限公司
三、施工工艺及流程
1、选用一台DD-6.3桩机，桩机可自行起吊桩，自行移动，本工程采用采用柴油发电。
2、压桩工艺
（1）放线，放桩位,设立控制轴线木桩，并经验收合格，轴线误差1CM，桩位中心误差2CM。
（2）移动桩机找正桩位中心点，校正打桩机架垂直度，用线锤及水平尺控制。

（3）吊起管桩，保证安全距离。
（4）找正桩位中心点，并控制误差在允许范围。
（5）启动卷扬机开始压桩，待送至地面1米左右。
（6）吊起第二节桩，对正上下两节桩，保证垂直度，清理接桩端板，焊条为J422，对称焊接，焊缝饱满，无夹渣，无气孔。
（7）压至地面1米左右地方，继续用送桩器将桩送至设计桩顶标高，用水平仪控制。
（8）如有异常情况求时，应停工听候处理方案。
3、施工方法
1) 基轴线在场地的导测，水准点引测到场地内，其基轴线水准点位置应置于打桩影响范围外，应保护好并定期复测。
2) 依据测绘部门的定位轴线桩点进行桩位的放样，桩位放好后经业主代表和监理验收合格后方可进行施工。
3) 进场的管桩必须有出厂合格证。
打桩前桩身质量的检验：1、局部粘皮和麻面累计面积不大于0.5‰，且粘皮和麻面的深度不大于10毫米。2、管桩的内外表面的漏筋、断筋及内外表面混凝土的的塌落不允许出现3、局部磕损深度不应不大于10毫米，每处面积不大于50平方厘米。
4） 打桩：首先使桩机就位，并用县锤对中，再用钢丝绳绑住桩身起吊，调平机械，同时用互成90度经纬仪检查垂直度。垂直度控制在5‰以内。
5）接桩的焊接：采用两台电焊机对称焊接。焊前确定桩端板是否平整，端板的浮锈及污物应清除干净。，正确掌握焊接电流和施焊速度，坡口槽的焊缝必须满焊，电焊的厚度应高于坡口1毫米。焊缝不宜有焊渣、气孔等缺陷。必须满足GB50205-2001二级焊缝的要求，自然冷却的时间符合要求。
6）接桩时，上下桩的中心线的偏差不得大于5毫米，节点的弯曲矢高不得大于1/1000的桩长，且不大于20毫米。
7）桩标高的控制：每根桩均用水准仪控制

3、压桩流程：

桩机就位

吊起管桩

校正桩垂直度沉桩

记录桩入土深度及锤击数

沉 桩

电焊接桩

用送桩器沉桩

用水准仪抄标高记录最终最终贯入度

压桩结束

四、质量保证措施
工程质量的目标：符合昆山质量验收标准。
打桩为隐蔽工程，人为的因素影响比较大，我公司在本工程中以质量求信誉，以质量求效益，本着“百年大计，质量第一”的宗旨。树立良好的企业形象，不辜负业主的期望，圆满完成任务，具体措施如下：
1、质量保证按本公司规定执行，本工程实行项目经理负责制，并由项目经理指定2名施工人员驻现场昼夜跟班，对基桩质量进行监控，质检人员定期不定期抽查。
2、施工过程中，应随时检查施工记录，并对每根桩进行质量评定，对不合格桩应采取补桩或加强邻桩等措施。
3、加强技术复核工作，桩位偏差控制在允许范围之内。
4、遇有土质异常不能连续作业或出现意外情况，除做好记录外及时通知现场指挥和有关单位，采取措施处理解决。
5、基准线和控制点每两天复测一次、水准点标高每次使用复测一次,办理好验交手续。
6、桩位测放后,必须复核, 办理好验交手续。
7、严格检查管桩的强度和规格。见表

项 目
允 许 偏 差

优 等 品
一 等 品
合 格 品
长 度 （L）
+0.3%L
-0.3%L
+0.5%L
-0.4%L
+0.7%L
-0.5%L
端 部 倾 斜
≤0.3 %D
≤0.4 %D
≤0.5 %D
外 径（D）

D≤500
+2、-2
+4、-2
+5、-4
D﹥500
+3、-2
+5、-2
+7、-4
壁 厚（t）
+10、0
+15、0
正偏差不限 （+20、0）
保护层厚度

+5、0
(+5、0)
+7、-3
(+7、0)
+10、-5
(+10、0)
桩身弯曲度
≤L/1500
≤L/1200
≤L/1000
桩端板
外侧平面度
0.2
内 径
0、-1
外 径
0、-2
厚 度
正偏差不限、0

8、材料的管理
五、进度保证措施
1、由于本工程采用预制成品桩，须在每天沉桩前至少提前一天运输到场，做好道路及施工场地补充、排水工作，保证机组运行正常。

2、用点规范化，对周边管线及时预防，保护措施到位，确保顺利施工。
3、每天检查设备运行情况，设备易损坏部件，保证安全施工。
4、本公司视施工进展情况，另备好一台锤击桩机，如有紧张情况，立即将备用机投入施工，保证在合同期内竣工。
六、施工管理及劳动组织
实行项目经理负责制，具体管理网络图如下：
公司经理

项目经理

项目主管

项目技术负责

质检员

材料员

安全员

机 组

工程按质量保证体系图进行质量控制，实行TQC全面质量管理，按ISO9002质量体系进行工序质量监控。做到工艺流程标准化工程，有针对本工程特点的特殊措施。工程资料规范化，准确及时。
为保质保量进行现场施工，材料由公司统一采购和进行工程核算，不在项目工程承包之列。从而有效杜绝以次充好和偷工减料的发生。对工程质量和优良品率实行重奖重罚，以质量为企业生命。
施工进度计划
（1） 按计划暂进一台桩机，每天可沉桩400米。
详见：施工进度计划表
人员组织计划
本公司暂计划进一台桩机，桩组定员5人，管理人员2人，共计7人。
机械设备计划
本工程设备计划见下表：
名称
规格
数量
功率(KW)
备注
锤击桩机
DD-6.3
1台
75

电焊机
BX-500
2台
2×23

经纬仪
电子经纬仪
1套

水准仪
自动安平水准仪
1套

（3）备用打桩机设备规格同上
七、安全生产、文明施工
1、施工现场应按总平面布置的要求安排施工。多机组作业应有安全距离。以简易隔离带与其它地段隔离，并设置警告牌。行人不得围观施工。
2、注意机身稳定，软硬交界处要防止不均匀下沉，机身倾斜应小于1度。
3、定期检查维修设备使之完好。注意电气设备的防潮，触保器应完好。雨季更应注意绝缘良好。停工或下雨应盖好设备。
4、进入现场要求统一着装，戴好安全帽，无安全帽不准进入施工现场。
5、厨房讲究卫生，用电规范，不准使用明火电炉。
6、要求户内床铺整洁，户外无杂物，生活垃圾及时处理。撤离现场前将杂物全部清除。不随地大小便。
7、施工现场应按建委有关文件的要求施工。贯彻执行公司文明施工条例。
8、用电安全
进入现场必须遵守安全生产六大纪律。
1) 在拉设临时电源时，电线均应架空，过道处穿管保护，不的乱拖乱拉
2) 各种配电箱必须符合安全要求，箱内电器配置合理，熔丝规格匹配。总配电必须设置总隔离开关和分路开关，总熔断和分路熔断器。分配电箱内，动力与照明线路分路设置，开关箱由末级分配电箱陪电。陪电箱、开关的金属体必须作保护接零。
3) 对移动的机具及照明实行二级漏电保护要求，保护零线采用大于等于10平方毫米的绝缘铜丝。
4) 施工现场电力线路采用中性点直接接地，采用TN—S接零保护装置。所有配电箱、开关箱、必须专人负责每日检查和维修。
5) 每台用电设备配备各自专用的开关箱，实行‘一机一闸’：开关箱必须设置漏电保护器，起选择应符合GB6829—86《漏电电流动作保护器》的要求，额定漏电动作电流不大于30Ma，漏电动作时间小于0.1秒。
6) 电器设备各自的保险丝的额定电流应其负荷容量相适应，禁止用金属代替保险丝。
