地下室防水卷材施工作业指导书.doc

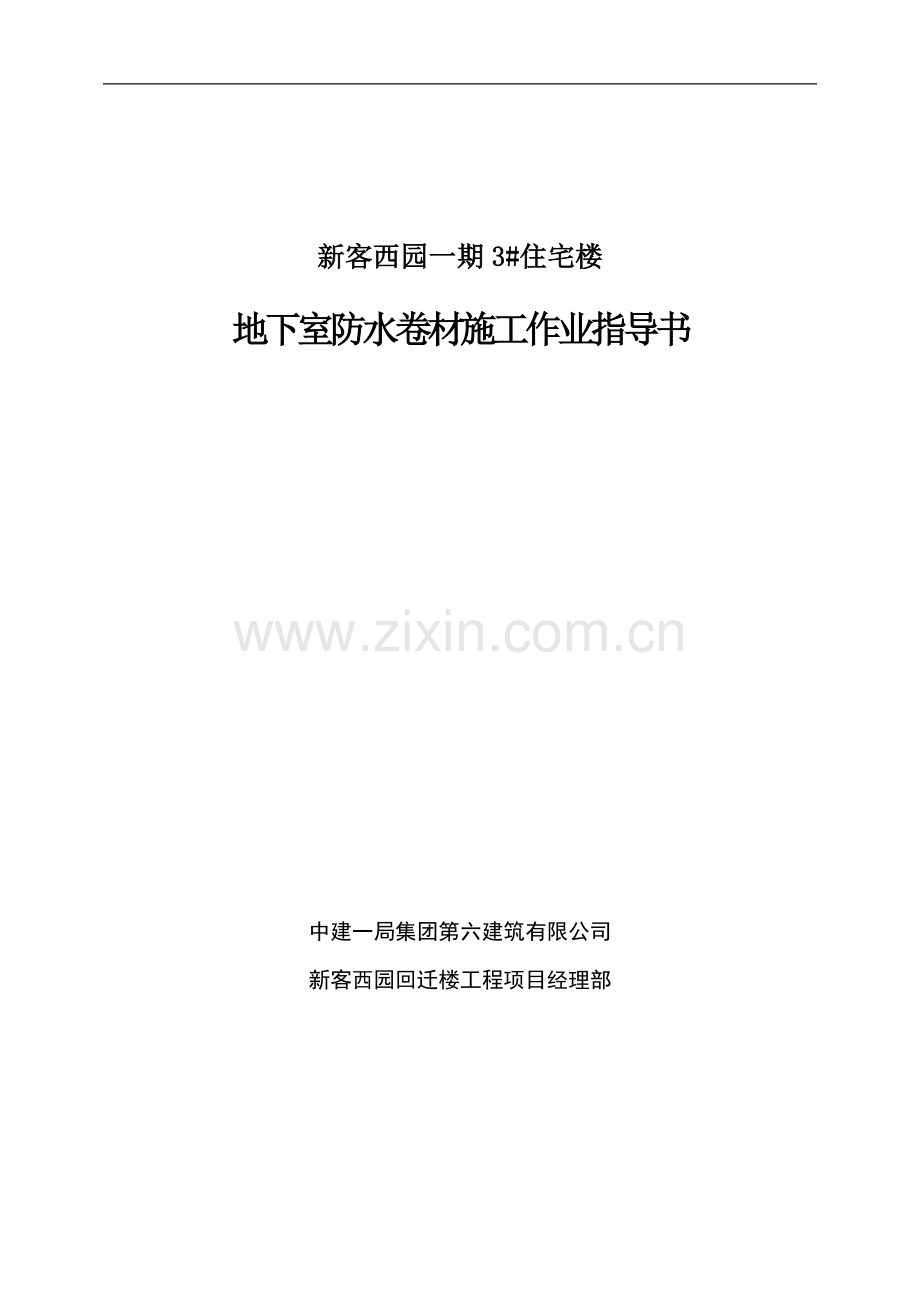

新客西园一期3#住宅楼

地下室防水卷材施工作业指导书

中建一局集团第六建筑有限公司
新客西园回迁楼工程项目经理部

施工方案审核审批表
技术BG-11
工程名称
新客西园一期3#住宅楼
编制
时间
2010.10
方案名称
地下室防水卷材施工作业指导书
编制人

审核人
（项目经理）

时间

审核部门
审核意见
负责人签字

审批人
审批结论
审批人签字

时间：
监理单位
审查意见
总监签字
监理工程师

时间：
建设单位
审查意见
负责人签字
负责人

时间：
施工组织设计/施工方案修改记录
技术BG-13
施工方案修改记录
编号

工程名称
新客西园一期3#住宅楼
原编制人

方案名称
地下室防水卷材施工作业指导书
原审批人

修改部位

修改人

修改时间

审核时间

修改原因
专项施工方案名称（内容附后）：
项目技术负责人意见：
部门审核意见：
审批、审查人意见：
目 录
1. 编制依据 5
2. 工程概况 5
3. 施工准备 5
4. 施工工艺 6
5. 施工重点及质量标准 8
6. 防水施工安全技术措施 10
7. 成品保护 10
8．环境保护措施 11
9．特殊过程鉴定记录及中间检查记录表 11
地下室防水卷材施工作业指导书
1. 编制依据
1、地下室防水工程质量验收规范 GB 50208-2002
2、地下工程防水技术规范 GB 50108-2008
3、防水节点做法 05J标准图
4、新客西园一期3#住宅楼工程施工图纸
2. 工程概况
新客西园一期3#住宅楼工程位于石家庄市桥西区新石北路南侧，桥西明渠规划路东侧。东西长53.87ｍ，南北宽20.6ｍ，附属一层商业用房18*12m。设两个单元，四部电梯。工程占地面积1104.9ｍ2，建筑面积28925.16ｍ2，高度89.8ｍ。地下三层，地上三十层,标准层层高2.9m。复合地基，筏板基础，主体结构为剪力墙结构形式。
地下防水等级为二级，地下室底板砼为C30P8，外墙砼为C35P8，地下室底板和外墙均粘贴4mm厚SBS改性沥青卷材一道。
3. 施工准备
3.1材料准备
1、各种材料、工具、劳动力以及防护用具施工前到位。（详见表3-1）
2、根据设计要求，底板及侧墙均选用4mm厚SBS改性沥青卷材。防水材料必须具有河北省准用证，所用卷材要有出厂合格证、质量检测报告。材料进厂后要抽样检验，合格后方可施工。
3、液化气用于喷灯燃料烘烤防水卷材使之与基层粘结与及相邻两幅搭接粘接。
4、防水卷材、冷底子油、 液化气罐进厂后要分类设专门库房存放，存放地点要设置消防器材并标明严禁烟火。

3.2技术准备
1、施工人员必须有合格上岗证。要熟悉图纸，了解掌握底板和外墙热熔防水卷材的施工工艺，按施工进度计划合理安排材料、机具、人员进场施工。
2、按施工方案和技术规程对操作者进行技术安全交底并下达具有可操作性、可实施的技术交底书。
3、认真做好防水材料进场验收检验（包括防水卷材见证取样）工作，复查材料材质证明及材料进场储存工作。
4、认真学习和掌握阴阳角、集水井、底板外侧和外墙防水卷材收头等特殊部位的防水作法，了解掌握所用防水材料的性能和技术指标。
5、做好防水施工的技术资料和施工过程中的检验记录，并及时收集和整理上述技术资料，以保证技术资料的及时、交圈、完整。
3.3机具准备
地下室防水施工机具表 表3-1
机具名称
规 格
数 量
用 途
棕扫帚
普通
2把
清理基层
钢丝刷
普通
2把
清理基层
扁铲或铲刀

5把
清理基层
羊毛滚刷

3把
涂刷基层处理剂
剪刀
普通
2把
裁剪卷材
壁纸刀
大号
4把
裁剪卷材
彩色粉袋

2个
弹基准线用
粉笔

2盒
做标记用
盒尺
5米
2把
度量尺寸
钢卷尺
50米
1把
度量尺寸
喷 灯
3公斤
10把
烘烤卷材用
手持压辊
Φ40×50mm
2个
压实卷材用
液化气罐
13kg
3个
喷灯燃料用

4. 施工工艺
4.1 施工顺序:先施工底板底面再施工底板侧面和外墙。
4.2防水施工顺序
1、底板防水施工顺序：
基层检查清扫、修理—阴阳角做R=50mm圆弧钝角—涂刷冷底子油—阴阳角及复杂部位附加层处理—纵向接逢处弹线—涂刷基层胶粘剂—铺贴SBS防水卷材—卷材搭接封口、接头等部位的修补检查—验收—保护层施工。
2、地下室外墙防水施工顺序：
基层检查清扫、修理—20厚1：2.5水泥砂浆找平层—阴阳角做圆弧处理—涂刷冷底子油—阴阳角及复杂部位附加层处理—纵向接逢处弹线—涂刷基层胶粘剂—铺贴SBS防水卷材—卷材搭封口、接头等部位的修补检查—验收—保护层—分层回填。
4.3底板防水施工
1、基层处理
垫层作为卷材防水基层必须平整坚硬，无起砂、裂缝、松动凹凸不平等缺陷。防水基层不得有积水等现象，如有凸凹平平、脚印等缺陷，必须进行处理，合格后方可进行防水层施工。表面平整用2m直尺检查，直尺与基层间隙不应超过5mm空隙。阴阳角平面阴角、立面内角和外角必须做成半径≥50mm的八字角。防水基层包括抹灰面和砼垫层表面必须干燥、干净、含水率不大于9%，检测方法为将1m2卷材平坦干铺在找平层上静置4小时，掀开检查覆盖部位，只要防水卷材上未见水印即可。
2、附加层施工
施工前应将验收合格的基层清理干净，棱角处尘土清扫处理干净。基层采用涂刷基层处理剂（冷底子油），处理剂采用成品冷底子油。涂刷时要均匀一致。基层处理剂干燥后，按设计要求对特殊部位做附加层防水施工，如阴阳角处防水施工，附加层部位全粘贴。每一片粘接完毕后用铁抹子或铲刀将接缝边封好，再用喷灯均匀细致地密封。
3、在已处理好并干燥的基层表面，按照所选卷材的宽度留出搭接缝尺寸，将铺贴卷材的基准线弹好，每隔一米画一条基准线，以便按此基准线进行卷材铺贴施工，保证卷材边线对齐。
4、卷材铺贴采用热熔法满粘施工，卷材展开时，将卷材的一端粘贴固定在预定的部位，再沿着基准线铺展，对卷材不要绷的过紧，铺贴卷材时不允许拉伸卷材，也不得有皱折存在，而是在自然状态下展开。
5、每当铺完一段卷材后，应立即用干净而松软的长把滚刷从卷材的一端开始向卷材的横向顺序用力地滚压一遍，以彻底排除卷材粘结层间的空气，要边铺边压实以排除空气，在排除空气前尽量不要踩踏卷材。
6、卷材末端的收头处理时，为了防止卷材末端的剥落或渗水，末端收头必须用封口胶封闭。
7、两幅卷材的搭接长度，长边与短边均不应小于100mm。相邻两幅卷材接缝应错开1/3∽1/2幅宽。
8、铺贴卷材时，先铺贴平面，后铺贴立面，平、立面交接处应交叉搭接。在平面与立面的转角处，接缝应留在平面上距立面不小于600mm处。
4.4外墙及底板侧面防水施工
1、待底板和外墙砼结构施工完毕，拆除底板防水保护材料并将虚铺在底板边上的卷材接头清出，清除卷材表面的浮灰及油污，注意接头部分位置长度符合规定。地面防水收头做法见设计图纸。
2、施工前应将验收合格的基层清理干净，棱角处尘土清扫处理干净。基层采用涂刷基层处理剂（冷底子油），处理剂采用成品冷底子油。涂刷时要均匀一致。基层处理剂干燥后，按设计要求对特殊部位如阴阳角部位、管子根部等部位做附加层防水施工，附加一层卷材，宽度不小于500mm。。
3、在已处理好并干燥的基层表面，按照所选卷材的宽度留出搭接缝尺寸，将铺贴卷材的基准线弹好。立面卷材采用竖向铺贴，每隔一米弹一条竖向垂直基准线，以便按此基准线进行卷材铺贴施工，保证卷材边线对齐。
4、侧面卷材铺贴，应竖向自下而上进行。
5、立面搭接应采取错茬搭接，搭接长度不小于100mm。
6、立面墙上水平接缝应上幅压下幅。见后附图。
7、其他铺贴操作同平面铺贴。
8、外墙立面防水施工时沿高度分两次施工，第一次做至地下二层地面，采取固定措施，第二次做至设计高度。
5. 施工重点及质量标准
5.1防水基层必须干燥、洁净、平整，坡度符合要求。阴阳角处均抹成八字圆角。
5.2卷材搭接要求：两幅卷材短边和长边的搭接宽度均不应小于100mm，相邻两幅卷材的接缝应错开1/3幅宽。卷材铺贴完毕后必须对搭接部位、端部及收头部位进行处理。应嵌涂密封材料、封口胶或冷粘接剂，然后抹平，使其形成明显的沥青条。
5.3转角处附加层做法：所有阴阳角部位均增加附加层，每边不小于250mm。
5.4底板防水留设于底板侧模顶部，待侧面防水施工时再从底板底部向上粘贴施工。节点见下图。
5.5集水坑防水做法：对于直壁或45度以上的斜面，采用抹灰的方法作为防水基层，同时，在转角处增加附加层。如图所示。
5.6后浇带处防水施工：见下图

6. 防水施工安全技术措施
6.1操作时应注意风向，防止下风向操作人员烧伤，五级大风以上不得施工。
6.2喷灯要远离操作点和其他正烘烤卷材的地点，一定要选择避风安全的地点。
6.3每天操作前要开安全用火证，并设专人负责。在施工现场及材料堆放处严禁烟火。
6.4所有材料堆放及操作地点要备好、备齐消防用灭火器。
6.5所有操作者应持有操作上岗证并经过现场三级安全教育培训。
6.6通风不好的地方务必配备好换气装置以防缺氧和中毒。
7. 成品保护
7.1已铺贴好的卷材防水层，要及时采取保护措施，操作人员不得穿带钉鞋作业。
7.2防水层施工完成后，及时验收并进行保护层施工。
7.3在底板防水砼保护层强度未达到1.0MPa时，不准上人进行墙柱放线。
7.4底板绑扎钢筋时注意保护底板侧模模板内侧防水卷材。
8．环境保护措施
8.1严格执行国家以及公司的安全生产规章制度，积极宣传安全生产的有关方针、政策、措施，强化全体职工的安全意识。遵守省、市及总承包单位有关市容、场容及环境保护等方面的管理制度，加强现场施工垃圾的管理，搞好现场清洁卫生。
8.2进入施工现场的各种机具、原材料等，均须按指定位置堆放整齐，不得随意乱丢乱放。由于卷材有一定毒性，在材料保存、运输、施工过程中，要须防止职业中毒，接触人员要戴好防毒口罩。
8.3存放防水材料和冷底子油仓库，地面应铺设一层塑料薄膜，薄膜上铺一层细沙。
8.4对防水材料的包装袋、下脚料和冷底子油包装桶由供货商外运处理。严禁随处丢弃。
8.5施工人员用过的废旧手套等物品，若被底油污染，应收集放置于有毒有害垃圾箱处置，严禁随处乱扔。
9．特殊过程鉴定记录及中间检查记录表

人员、设备（工具）和环境鉴定记录
工程名称
新客西园一期3#住宅楼
项 目
地下室防水
特殊过程
工 序
地下室SBS卷材防水
鉴 定 日 期

1.监控内容：人员监控：防水人员必须 持有上岗操作证

2.设备（工具）监控：所用设备（工 具）必须满足施工要求

3.材料检查：入场防水材料必须有合格证和检测报告

4.施工综合能力鉴定

检 查 人 员

审 定 人

地下室防水过程控制中间检查记录
工程名称
新客西园一期3#住宅楼
项 目
地下室防水
特殊过程
工 序
地下室SBS卷材防水层
监控时间
年 月 日 时 分
监控部位

监 控 内 容
结 果
基底情况
是否平整、干燥

施工环境
温度5℃-35℃
风力≤5级

卷材搭接宽度
长边≥100mm
短边≥100mm

防水层厚度
≥4mm

局部增强（阴阳角、管跟部位）
增设一道SBS卷材防水层每边不小于250mm宽

面层要求
粘接牢固,无起鼓
皱折、砂眼脱层

检 查 人

审 核 人

记录说明：
1.表中内容要填写齐全、真实。
2.监控人为工长或专职质检员。
3.过程控制每天监控不小于2次。
4.监控表中要填写具体数。
