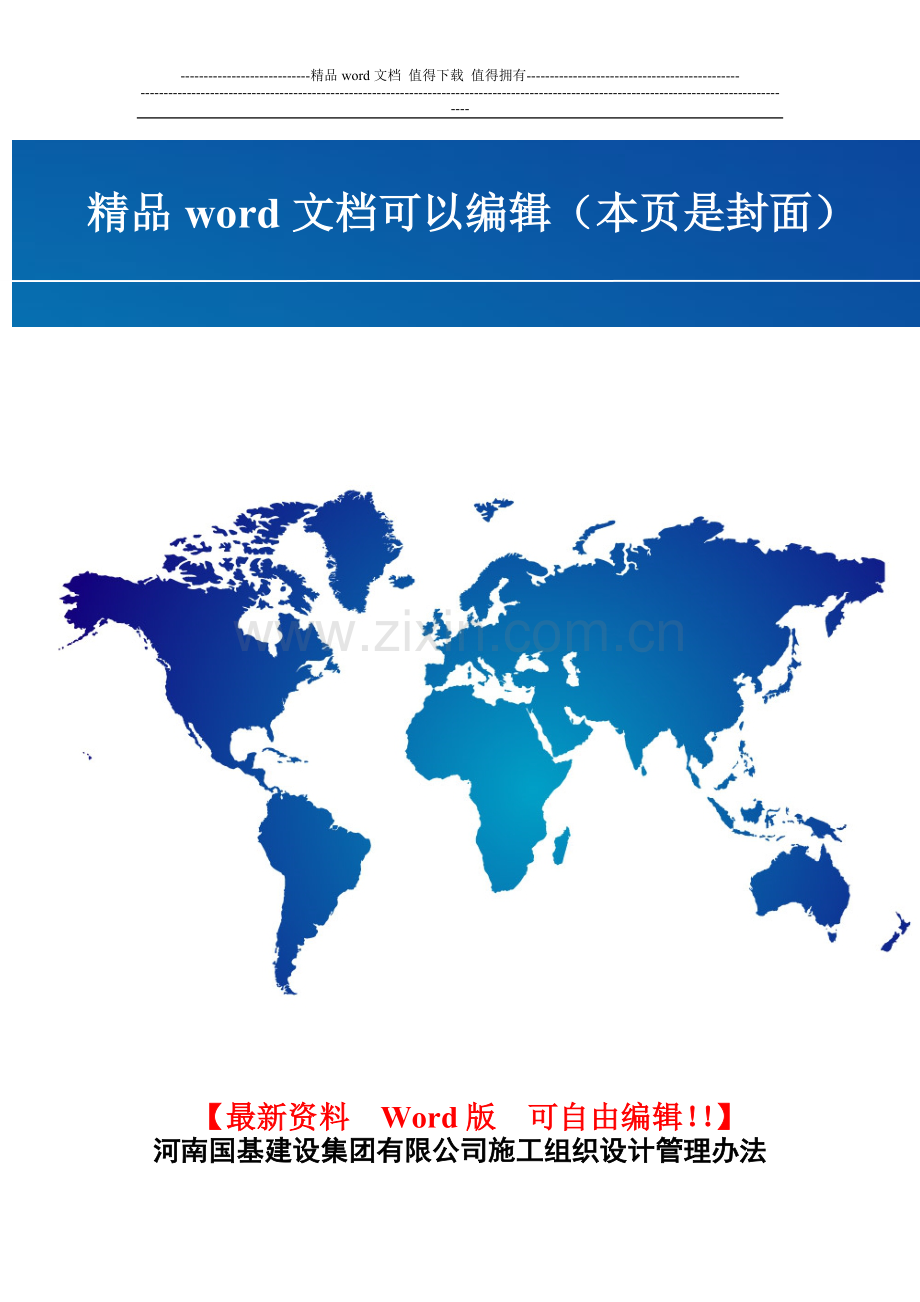

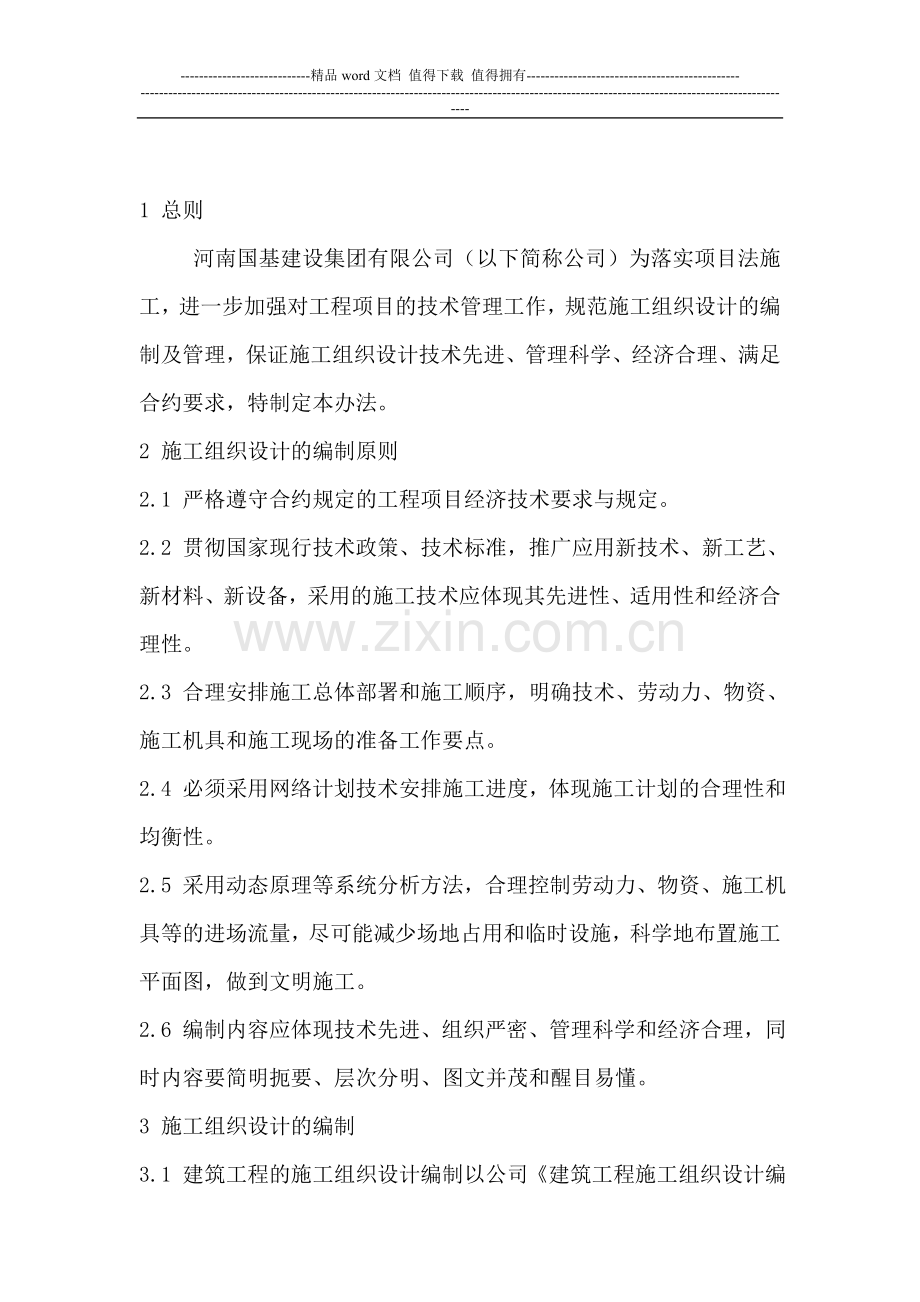

-精品word文档 值得下载 值得拥有-精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】河南国基建设集团有限公司施工组织设计管理办法1 总则河南国基建设集团有限公司（以下简称公司）为落实项目法施工，进一步加强对工程项目的技术管理工作，规范施工组织设计的编制及管理，保证施工组织设计技术先进、管理科学、经济合理、满足合约要求，特制定本办法。2 施工组织设计的编制原则2.1 严格遵守合约规定的工程项目经济技术要求与规定。2.2 贯彻国家现行技术政策、技术标准，推广应用新技术、新工艺、新材料、新设备，采用的施工技术应体现其先进性、适用性和经济合理性。2.3 合理安排施工总体部署和施工顺序，明确技术、劳动力、物资、施工机具和施工现场的准备工作要点。2.4 必须采用网络计划技术安排施工进度，体现施工计划的合理性和均衡性。2.5 采用动态原理等系统分析方法，合理控制劳动力、物资、施工机具等的进场流量，尽可能减少场地占用和临时设施，科学地布置施工平面图，做到文明施工。2.6 编制内容应体现技术先进、组织严密、管理科学和经济合理，同时内容要简明扼要、层次分明、图文并茂和醒目易懂。3 施工组织设计的编制3.1 建筑工程的施工组织设计编制以公司建筑工程施工组织设计编制大纲（试行）为蓝本（详见附件），其它类型的工程亦可参照执行。3.2 施工组织设计的内容必须符合国家法规、技术政策、技术标准、规范的基本要求，必须适应工程项目及业主、设计单位、监理单位以及地方法规的特殊要求，并根据工程项目要求分别编制施工组织总设计、施工组织设计、施工方案（施工作业设计）等。3.3 施工组织设计应由总承包单位负责编制，分包单位应在总承包单位的总体部署下，编制其分包工程部分的施工组织设计或施工方案，并报总承包单位审批后方可据此组织施工。3.4 特大型项目、特殊工程项目的施工组织设计由公司总工程师组织，有关部门及项目经理、项目技术负责人参加编制。3.5 大中型项目、重要分部分项工程施工组织设计或施工方案由公司技术部门组织，有关部门及项目经理、项目技术负责人参加编制。3.6 其它项目的施工组织设计以及施工方案、施工作业设计的编制与审批由项目技术负责人编制，项目经理审核，报公司审核审批后执行。3.7 施工组织设计统一规格为A4，封面亦统一格式（详见附件）。4 施工组织设计的审批4.1 审核部门及职责4.1.1 技术中心：主要负责审核施工组织设计和专项方案的完整性、合理性、合法性（工程概况及特点、编制依据、总体部署、现场平面布置、进度计划、主要施工方案及技术措施、人材机组织、技术进步）。4.1.2 质量部: 主要负责审核施工组织设计和专项方案的质量目标及质量控制措施（关键工序及特殊工艺）。4.1.3 安全部：重大危险源、安全文明施工目标、安全技术措施及专项方案。4.1.4 成本控制部、人力资源部（协助）：有关成本降低措施及管理机构设置等（如有时）。4.2 审（核）批流程4.2.1 特大型项目、特殊工程项目的施工组织设计由公司技术中心、质量部、安全部、人力资源部、成本控制部审核，报总工审批。4.2.2 报公司审批的施工组织设计一式一份（同时报送电子版），送审直接报送公司技术中心，审核结束后各部门必须会签公司审核意见。4.2.3 大中型项目和重点工程的施工组织设计及关键技术、重要分部分项工程施工方案由公司技术中心、质量部、安全部、人力资源部、成本控制部审核，报总工审批。4.2.4 施工组织设计的审批是一项严肃的工作，参与审批的人员或部门应对提交审批的施工组织设计进行认真的审核，提出意见或建议并作出结论性意见。提出的意见、建议及修改的要求等应具体、明确。5 施工组织设计的实施与管理5.1 工程开工前应编制施工组织设计，因招标或设计图纸等原因可分阶段编制专项施工方案，并按上述规定履行审批手续。条件具备时，大型项目应在20 日内（特大型项目30 日内）报审。5.2 经过审批的施工组织设计，由技术中心对该项目进行总体交底，并填写交底书，内容包括：工程难点、特点、亮点、注意点等。项目经理组织项目技术负责人在工程开工前应逐级交底，详细讲解其具体内容、施工技术要点和保证措施，保证施工组织设计的顺利执行。5.3 项目经理、项目技术负责人对批准的施工组织设计应认真组织实施，以保证项目施工活动的正常开展。5.4 经过审批的施工组织设计与施工方案是工程项目指导施工的法规性文件，项目经理部的有关人员必须严格执行，不得随意变更或修改。如确需变更或修改时，应报原审批单位审批后实施。6 其他6.1 本办法自公布之日起执行。6.2 本办法由公司技术中心负责解释。附件一：建筑工程施工组织设计编制大纲（试行）附件二：建筑工程专项施工方案编制要点附件一工程施 工 组 织 设 计（字体统一为宋体，字号统一为一号）目录为宋体小五行距1 正文内容统一为宋体小四行距1.5（工程图片） 年 月 日施工组织设计（方案）审核、审批会签表工程名称：XXX 工程编号：一、施工组织设计（方案）编制概况编制人电话：项目经理电话：项目技术负责人电话：送审日期二、公司审核审批内容及审批意见送审部门审核、审批内容审核审批意见负责人签字技术中心完整性、合理性（工程概况及特点、编制依据、总体部署、现场平面布置、进度计划、主要施工方案及技术措施、人材机组织、技术进步） （可附页）质量部质量目标及质量控制措施（关键工序及特殊工艺）（可附页）安全部重大危险源、安全文明施工目标、安全技术措施及专项方案（可附页）成本控制部人力资源部（协助）有关成本降低措施及管理机构设置等（如有时）（可附页）总工建筑工程施工组织设计编制大纲（试行）河南国基建设集团有限公司2011年10月 目 录1. 编制依据(页号)下同2. 工程概况2.1 工程建设概况2.2 工程建筑设计概况2.3 工程结构设计概况2.4 建筑设备安装2.5 自然条件2.6 工程特点3. 施工部署3.1 工程目标3.2 项目经理部组织机构3.3 任务划分及总、分包关系3.4 施工流水段的划分及施工工艺流程3.5 施工准备4. 施工进度计划4.1 工期目标4.2 进度计划5. 施工总平面布置5.1 施工总平面布置依据5.2 施工总平面图的绘制及布置原则5.3 施工总平面图的内容6. 主要分部（分项）工程施工方法6.1 测量放线6.2 地下工程6.3 结构工程6.4 脚手架6.5 屋面工程6.6 门窗工程6.7 幕墙工程6.8 装饰工程6.9 设备安装工程6.10 外线、道路工程6.11 季节性施工6.12“四新”应用6.13 计算机管理应用7. 各项管理及保证措施7.1 质量保证措施7.2 技术保证措施7.3 工期保证措施7.4 降低成本措施7.5 安全、消防保证措施7.6 施工现场环境保护措施7.7 文明施工与CI8.主要技术经济指标8.1工期指标8.2降低成本指标8.3主要分部（分项）工程量附表： 附表一：投入本工程的主要施工设备表 附表二：配备本工程的试验和检测仪器设备表 附表三：计划开竣工时间和施工进度网络图 附表四：施工总平面图建筑工程施工组织设计编制大纲（试行） -河南国基建设集团有限公司 2011年10月1.编制依据1.1 合同（合同名称，合同编号及签定日期）1.2 工程地质勘察报告（工程地质勘察报告的名称、报告编号及报告日期）1.3 经过有关部门审批的有效施工图（施工图的编号、出图日期、批准部门、批准日期）1.4 工程所涉及的主要的国家或行业规范、标准、规程、法规、图集，地方标准、法规、图集。 规范、标准、文件一览表 表1.4类别名称编号或文号注：1.类别-指的是国标、行标还是地方规定。2.名称应填写全称1.5 企业ISO9001 质量体系标准文件（文件的名称、编号、编制日期或版本号）2.工程概况2.1 工程建设概况工程建设概况一览表 表2.1工程名称工程地址建设单位勘察单位设计单位监理单位质量监督部门总包单位主要分包单位建设工期合同工期总投资额合同工程投资额工程主要功能或用途2.2 工程建筑设计概况建筑设计概况一览表 表2.2建筑面积总面积使用功能地下室地上面积楼层地下面积裙楼建筑高度主楼层高楼层裙楼裙楼建筑类别设计使用年限耐火等级防水等级安全等级地基基础设计等级设计标高室内外高差机动车停车位墙体地下室外墙室内隔墙防水做法地下室底板外墙顶板地上部分屋面防水外立面装饰做法保温做法外墙屋面地面做法踢脚做法墙面做法顶棚做法门窗工程2.3 工程结构设计概况结构概况一览表 表2.3抗震设防类别 抗震设防烈度 抗震等级基础形式塔楼裙楼主体结构形式塔楼裙楼混凝土强度等级及抗渗要求塔楼地下室垫层C ；基础C ；顶板、外墙C ；柱、内剪力墙C ；地上柱、剪力墙： 裙楼地下室垫层C ；基础C ；楼板、顶板C ；柱、内剪力墙C ；地下室外墙C ；地上柱、剪力墙C ；其它构件C 钢筋钢筋 要求钢筋 连接特殊结构（钢结构、预应力、网架等）其他需说明事项：2.4 建筑设备安装设备安装概况一览表表2.4给水冷水排水污水热水雨水强电消防中水高压弱电电视低压电话接地安全监控防雷楼宇自控综合布线中央空调系统通风系统采暖供热系统消防系统火灾报警系统自动喷水灭火系统消防栓系统防、排烟系统气体灭火系统电梯人梯： 台货梯： 台消防梯： 台自动电梯： 部其他需要说明的事项：2.5 自然条件2.5.1 气象条件2.5.2 工程地质及水文条件2.5.3 地形条件2.5.4 周边道路及交通条件2.5.5 场区及周边地下管线2.6 工程特点概要说明工程特点、难点，如：高、大（体量、跨度等）、新（结构、技术等）、特（有特殊要求）、重（国家、行业或地方的重点工程）、深（基础）近（与周遍建筑或道路）、短（工期）。3.施工部署3.1 工程目标3.1.1 质量目标3.1.2 工期目标3.1.3 安全目标3.1.4 文明施工目标3.1.5 成本目标3.2 项目经理部组织机构（组织机构框图并明确所属机构的人员名称）3.3 任务划分及总、分包管理3.3.1 总包合同范围3.3.2 业主自行组织施工范围3.3.3 合同范围内业主指定的分包工程3.3.4 总包范围内的分包工程3.3.5 总、分包管理（总包对分包的管理与控制。总包与业主自行组织施工范围的施工单位关系及相互协调方式等。）3.4 施工流水段的划分及施工工艺流程3.4.1 施工流水段的划分（工期目标和资源状况，合理地进行流水段的划分，并附流水段划分的平面图。）3.4.2 施工工艺流程3.5 施工准备3.5.1 施工技术准备1 施工图设计技术交底及图纸会审2 施工图深化设计3 图纸、规范、标准、图集等。（组织有关人员熟悉图纸，落实解决设计存在的问题。）（准备本工程所需的规范、标准、图集等技术资料并确定其是否有效。）4 设备及器具（本工程所配置的计量、测量、检测、试验等所用器具、仪器、仪表，及与工程规模相应的办公设备等。）5 测量基准交底、复测及验收6 技术工作计划（制定分项施工方案的编制计划，制定试验工作计划，制定样板、样板间计划等。） 分项工程施工方案编制计划 表3.5.11序号施工方案名称完成日期编制人审核人批准人备注 混凝土强度及抗渗试验计划 表3.5.12序号取样的分层，分段部位取样组数见证取样组数养护条件龄期钢筋接头试验计划 表3.5.13序号取样的分层，分段部位接头方式钢筋直径钢筋级别取样组数见证取样组数防水工程试验计划 表3.5.14序号防水工程的部位试验方法试验次数建筑设备安装工程试验、测试计划 表3.5.15序号试验、测试名称试验、测试的部位或系统试验、测试时间仪器、仪表型号（可以施工形象进度表述）3.5.2 现场准备1 工程轴线控制网测量定位及控制桩、控制点的保护2 临时供水、供电、供热（应综合考虑生产、生活、消防等各方面的因素，编制临时供水方案，临时供电方案等。经计算确定需用量、管径、导线截面、变压器容量并合理布置管线。）3 临时排水（应综合考虑生产、生活、雨水的排放，对可再利用的废水应有回收处理措施。）4 大型设施（生产设施：混凝土、砂浆的供应方式；各种材料、构件堆放场地的安排；各种加工作业场地的安排等）。（生活设施：现场办公室、宿舍、食堂、浴室、厕所的面积计算及规划安排。修建施工现场隔离围墙及临时道路。）3.5.3 各种资源准备1 劳动力需用量及进场计划（根据施工方案及进度计划列出劳动力需用计划，明确工种构成和单方用工并绘制劳动力动态管理图。）单位工程劳动力需用量计划 表3.5.3序号分项工程名称人数进、出场时间备注2 材料需用量计划3 机械设备需用量及进场计划4.施工进度计划4.1 工期目标（说明本工程开、竣工日期，基础工程出地面时间，主体结构完成时间，工程竣工验收时间及业主的要求等。）4.2 进度计划（施工总进度计划应编制网络计划图，二级进度计划可采用网络图也可采用横道图。）5.施工总平面布置5.1 施工总平面布置依据（施工工艺流程，业主提供的现场地下及周围作业条件，项目所在地方政府的有关规定等）。5.2 施工总平面图的绘制及布置原则（平面布置应在满足施工工艺流程要求的前提下尽量紧凑，尽量缩短运输路线及各种管线的距离和长度；应根据施工的不同阶段绘制相应的施工总平面图；施工总平面布置还应充分考虑安全及环保。）5.3 施工总平面图的内容5.3.1 现场出入口及围墙（应结合公司安全、文明施工标准图集要求进行设计）5.3.2 现场道路及排水5.3.3 现场机械、设备的布置（塔吊、起重机的轻道或行驶路线，塔吊距建筑的距离，塔吊高度，回转半径，最大、最小起重量；其他垂直、水平运输设备的安装位置；混凝土泵车、泵管的布置；现场搅拌设备的布置等。）5.3.4 现场材料加工、堆放场地5.3.5 现场办公区、生活区5.3.6 临时用水布置5.3.7 临时用电布置6.主要分部（分项）工程施工方法应着重确定影响整个工程施工的分部（分项）工程的施工方法。对于常规做法和工人熟知的分项工程只要提出主要应注意的一些特殊问题即可。对于特别重要分部（分项）工程，或由于种种原因在编制施工组织设计时尚无法确定某些分部（分项）工程的施工方法时，应另行编制具体的施工方案作为施工组织设计的附件并一同归档。6.1 测量放线6.1.1 工程轴线控制6.1.2 垂直度控制6.1.3 沉降观测6.2 地下工程6.2.1 基坑降水、排水6.2.2 基坑支护6.2.3 土石方工程6.2.4 地下防水工程6.3 结构工程6.3.1 钢筋工程6.3.2 模板工程6.3.3 混凝土工程1 大体积混凝土2 特殊要求混凝土6.3.4 砌筑工程6.3.5 结构吊装6.3.6 预应力工程6.3.7 特种结构安装工程6.4 脚手架6.5 屋面工程6.6 门窗工程6.7 幕墙工程6.8 装饰工程6.8.1 外墙6.8.2 内墙6.8.3 楼地面6.8.4 顶棚及内隔墙6.8.5 木作及油漆6.8.6 卫生间及厕浴间6.9 设备安装工程6.9.1 给排水工程6.9.2 采暖工程6.9.3 通风空调工程6.9.4 电气工程6.9.5 弱电工程6.9.6 消防工程6.9.7 电梯6.10 外线、道路及绿化工程6.11 季节性施工6.11.1 冬期施工6.11.2 雨季施工6.12“四新”应用（本工程拟采用的“四新”成果清单及使用情况的说明。）6.13 计算机管理应用在施工中各种定量数据的计算；各项管理工作（质量、计划、成本等）；工程项目的管理信息系统（新中大URP）的应用计划及相关措施。7.各项管理及保证措施7.1 质量保证措施7.1.1 项目质量保证体系的组成及其分工7.1.2 质量目标及其分解（应明确工程确保的质量目标和争取达到的更高层的目标。应将质量目标进行分解，将总的质量目标分解到每个分项每道工序，并确定质量控制要点。）7.1.3 明确质量标准（只有达到相应的质量标准，才能实现既定的质量目标。所以必须明确质量标准，而且每个分项、每道工序均应根据分解后的质量目标制定其各自的质量标准。各种质量标准应相互协调，不能你高我低参差不齐，从而形成在统一的质量目标下的质量标准体系。）7.1.4 组织保证措施（施工人员培训，质量检查制度和奖罚制度）7.1.5 材料、成品、半成品的检验、计量、试验控制7.1.6 采购要素的控制7.1.7 工程质量的过程控制与管理措施（应根据工程的具体情况及本单位IS09002 质量体系标准文件的要求，详细规划本工程在过程中的质量管理与控制的具体方法或措施。）7.1.8 成品保护7.2 技术保证措施7.2.1 技术投入7.2.2 技术资料的管理（根据国家、地方对技术档案的要求以及本单位对技术档案资料的管理规定，建立符合本工程实际情况的技术档案资料收集、整理、归档的责任制，特别是对于分包单位、业主及业主直接分包的工程的有关资料要有切实有效的收集制度，并将有关责任落实到人。从而形成责任明确、信息畅通的技术档案资料收集渠道。技术档案资料的收集整理应真实、准确、及时、齐全。）7.3 工期保证措施7.4 降低成本措施7.5 安全、消防保证措施7.5.1 现场生产、生活安全措施（对于沿海地区，或其他宜发生可预见性自然灾害的地区，除一般性的生产、生活的安全措施外，还应对台风、洪水等制定具体的防灾、减灾措施。）7.5.2 现场消防、保卫措施7.6 施工现场环境保护措施7.7 文明施工与CI（现场的CI 设计应根据公司安全、文明施工标准图集的规定等要求进行统筹设计与安排，并建立相应的组织机构，搞好实施、检查及日常的管理。）8.主要技术经济指标8.1工期指标8.2降低成本指标8.3主要分部（分项）工程量附表：附表一：投入本工程的主要施工设备表附表二：配备本工程的试验和检测仪器设备表附表三：计划开竣工时间和施工进度网络图附表四：施工总平面图附件二：建筑工程专项施工方案编制要点2.1 建筑基坑支护方案编制要点一、工程概况（至少包括以下内容）1基坑所处的地段，周边的环境；2四周市政道路、管、沟、电力电缆和通讯光缆等情况；3基础类型、基坑开挖深度、降排水条件、施工季节、支护结构使用期限及其他要求。二、工程地质情况及现场环境1施工区域内建筑基坑的工程地质勘察报告中，要有土的常规物理试验指标，必须提供土的固结块剪内摩擦角、内聚力c、渗透系数K 等数据；2施工区域内及邻近地区地下水情况；3场地内和邻近地区地下管道、管线图和有关资料，如位置、深度、直径、构造及埋设年份等；4邻近的原有建筑、构筑物的结构类型、层数、基础类型、埋深、基础荷载及上部结构现状，如果有裂缝、倾斜等情况，需作标记、拍片或绘图，形成原始资料文件；5基坑四周道路的距离及车辆载重情况。三基坑支护设计依据建筑基坑支护技术规程（JGJ12099）、工程地质勘察报告进行支护方案选择及设计，内容有：1设计原则；2支护结构选型；3荷载标准；4支护设计计算；5质量检测。四、支护施工工序及施工方法根据选择的支护方案和支护设计，合理安排支护施工工序及施工方法。如采用挡土板桩，施工顺序为：建筑工程定位板桩墙定位安装导向围檩沉打板桩拆除导向围檩安装拉锚或支撑装置挖土（视基础深度，确定分层开挖厚度和相应支护设施）基础施工填土拆除拉锚或支撑拔除板桩。挡土板桩施工时必须做到：1确保坑壁稳定，施工安全；2确保邻近建筑物、构筑物和管线安全；3考虑基础施工各工序如挖土、模板安装、钢筋绑扎、混凝土浇捣的便于进行；4尽可能施工简便、经济合理。五、基坑施工1基坑开挖基坑开挖应根据支护结构设计、降排水要求，确定开挖方案。内容应包括：开挖机械的选型，开挖程序，机械和运输车辆行驶路线，地面和坑内排水措施，冬季、雨季、汛期施工措施等。基坑边界周围地面应设排水沟，避免漏水、渗水进入坑内；放坡开挖时，应对坡顶、坡面、坡脚采取降排水措施；基坑周边严禁超堆荷载。2开挖监控基坑开挖前应编制系统的开挖监控方案，监控方案应包括监控目的、监测项目、监控报警值、监测方法及精度要求、监测点的布置、监测周期、工序管理、记录制度、信息反馈系统等建筑基坑支护技术规程（JGJ12099 第3.8 条）。六、安全保证措施1基本措施建立健全施工安全保证体系，落实有关建筑施工的基本安全保证措施等内容。2结合工程特点采取安全技术措施，必须包括应急救援措施。七、地下水控制根据支护结构设计和基础施工方案、场地及周边工程地质条件、水文和环境条件，进行综合分析，确定地下水的控制和施工。内容包括地下水控制方法、涌水量估算、降水措施等。2.2 人工挖孔桩工程施工方案编制要点一、工程概况（应最少包括以下内容）1主体结构工程概况，包括结构形式、层数、层高、总高、建筑面积、建筑功能等；2桩基工程概况，包括挖孔桩数量、承重方式、断面形状、桩下持力层以及所处地理位置的相应地质资料（土质、埋深、地下水位高低、有无淤泥、流砂等特殊土层）等；3施工现场周围环境情况，包括所处地段状况、桩孔离周边建（构）筑物的距离、挖桩施工时降低地下水位会否对建（构）筑物产生不利影响、建议采取的保障措施等；4按合同要求在施工中需要采取的措施，包括工期要求、施工程序要求与其他分部分项工程的交叉作业状况等。二、施工准备1场地平整，做好现场排水，并做到水通、电通、道路通；2查阅有关档案资料，调查了解施工现场地上、地下的障碍物，包括地下电缆、上下水管道、旧墙基、旧人防工程等分布情况，并针对这些情况提出预防事故的方案；3熟悉桩基础工程设计图纸、说明、施工要求以及完整的地质勘察报告书，掌握施工区域内各层土质的物理力学性质，桩持力层的岩土特征及埋深、地下水位及分布情况；4在熟悉了现场情况，设计图纸及承包合同的要求之后，编制人工挖孔桩施工方案，施工方案首先要保证安全施工，须有全面、切实可行的安全技术措施；5按施工方案要求备齐所需施工机具、气体检测仪、模板、通风机、水泵、照明、动力电器以及钢筋混凝土工程所需的施工机具等，明确各种机具的安全操作规程；6绘制桩基施工及安全设施平面布置图，制订挖孔桩施工工期控制计划。三、施工组织与管理1人工挖孔桩应由具有相应资质的专业队伍施工，须明确项目技术负责人和专职安全员。挖孔桩工程的现场负责人必须熟练掌握人工挖孔的施工方法、操作规程、安全生产技术知识等；2开工前由项目经理部向全体管理人员和操作人员，按照施工方案中制订的安全技术措施以及有关的安全技术规范、规程的要求，进行安全技术交底，并做好书面记录；3参加挖孔桩作业的工人应是1835 岁男性青年，作业前必须进行身体检查，凡患有精神病、高血压、心脏病、癫痫病、聋哑及其他不宜井下作业疾病的人员均不能参与施工；4现场应安排专人做好挖孔桩施工记录，并负责对安全施工实施跟踪监督，做好监督记录。四、挖孔桩施工安全技术要点1多桩孔同时开挖施工时，应采取间隔开挖的方法。相邻的桩不能同时挖孔，必须待相邻桩孔浇灌完混凝土之后才能开挖，以保证土壁稳定；2桩孔下挖过程中，必须每挖一节土（每挖深5080cm），做一节护壁或安放一次工具式钢筋防护笼。桩孔垂直度和直径尺寸应每挖一节检查一次，发现偏差及时纠正，以免误差积累过大，造成倾斜或塌方；3挖孔桩孔口应设水平活动安全盖板。当吊桶提升到离地面高1.8m 左右（超过人高）时推动活动盖板关闭孔口，手推车推至盖板上，卸土后再开盖板并放下吊桶吊土，以防土块和工具掉入孔内伤人。最上一节混凝土护壁在井口处须高出地面25cm（厚度与护壁相同），以防地面水流入井孔内或脚踢杂物入孔。孔井口边1m 范围内不得有任何杂物，堆土应在孔井口边1.5m 以外；4桩底扩孔应间隔削土，留一部分土作支撑，待浇筑混凝土前再挖，此时宜加钢支架支护，待浇筑混凝土前再予拆除；5挖孔桩施工一般不得在孔内放炮破石，如遇特殊情况必须在孔内放炮时，须制定专项安全技术措施，并报请主管部门审批，经批准后方可实施；6挖孔、成桩必须严格按图施工，若发现问题需要变更，应及时与设计负责人联系，孔桩护壁后如果无可靠的安全技术措施，严禁破石修孔作业。挖孔、扩孔完成后，应及时组织验收并浇筑混凝土，特别是当孔壁为砂土、松散填土、软土等不良土壤时不得隔夜浇筑混凝土，以免塌孔。护壁混凝土拆模须经现场技术负责人批准；7正在开挖的井孔，每天上班前应随时注意检查卷扬机、支腿、钢丝绳、挂钩（保险钩）、提桶超高限位装置等，应对井壁、混凝土护壁的状况进行检查，发现问题及时采取措施；8挖孔人员上下孔井必须使用安全爬梯；井下所需工具应该用提升设备递送，禁止向井内抛掷；上、下井孔应有可靠的通话联络，如对讲机等；9挖孔桩作业人员下班休息时必须盖好孔口，或用高度大于80cm 的防护栏杆将井口封闭围挡；10夜间一般禁止挖孔作业，如遇特殊情况需夜间挖孔作业时，须经现场负责人同意，并有安全员在场；11井下操作人员连续工作时间不宜超过4h，且应及时轮换。12现场施工人员必须佩带安全帽、安全带，安全带接绳由孔上人员负责，井下有人操作时，井上配合作业人员必须坚守岗位，不得擅离职守；13孔底抽水时井内不得有作业人员；14井孔内一律采用12V 安全电压和带罩防水照明灯，井上现场可用24V 低压照明，施工用电均须安装漏电保护装置；15挖井至4m 以下时，下井前应用气体检测仪对井内空气进行抽样检测并做好记录，发现有害气体含量超过允许值时，须用鼓风机向孔底通风（必要时送氧气），然后方能下井作业；在医院或其他有毒物质存放区施工，应先检查有毒物质对人体的伤害程度，再确定是否采用人工挖孔的施工方法。五、成孔验收及桩身钢筋混凝土工程1桩挖至设计标高时，由建设单位、设计单位、勘察单位、施工单位及挖孔桩专业施工队共同按设计要求进行验收；2参加验收的各方人员，应认真作好记录，按验收表格要求签字后方可进行下道工序的施工；3桩孔验收合格后，立即进行桩身钢筋笼吊装就位，钢筋笼入孔吊装时要防止碰撞、破坏孔壁；4浇筑桩身的混凝土塌落度以10cm 左右为宜。浇筑第一步混凝土时待下料高出扩孔顶标高30cm 左右再振捣，以后每步浇1.5m高，随浇随振捣密实。在浇筑混凝土过程中（对无护壁桩面言）如发现孔壁土有塌落现象，须及时采取措施后再继续浇筑；5每根桩的混凝土，必须当天连续浇筑完。当孔壁有砂土层时，应将混凝土浇注超过砂土层再振捣。孔内振捣混凝土应该用绳系牢振捣器，放到孔内振捣，禁止工人下到孔内振捣；6正在浇筑混凝土的桩孔，周围10m 半径内的其他桩内不能有人作业。2.3 土方开挖工程施工方案编制要点一、工程概况（至少包括以下内容）1土方工程所处的地段，周边的环境；2四周市政道路、管、沟、电缆等情况；3基础类型、基坑开挖深度、降排水条件、施工季节、原状土放坡形式等；二、工程地质情况及现场环境1施工区域内的工程地质勘察报告中，应有土的常规物理试验指标，必须提供土的固结块剪内摩擦角、内聚力c、渗透系数K 等数据；2施工区域内及邻近地区地下水情况；3场地内和邻近地区地下管道、管线图和有关资料，如位置、深度、直径、构造及埋设年份等；4邻近的原有建筑、构筑物的结构类型、层数、基础类型、埋深、基础荷载及上部结构现状，如有裂缝、倾斜等情况，需作标记、拍片或绘图，形成原始资料文件；5土方工程四周道路的距离及车辆载重情况；三、土方工程施工1施工准备工作（1）勘查现场，清除地面及地上障碍物；（2）做好施工场地防洪排水工作，全面规划场地，平整各部分的标高，周围设置必要的截水沟、排水沟，保证施工场地排水通畅不积水；（3）保护测量基准桩，以确保土方开挖标高位置与尺寸准确无误；（4）准备好施工用电、用水、道路及其他设施。2施工注意事项（1）根据土方工程开挖深度和工程量的大小，选择挖土方案；（2）如果开挖的深度超过邻近建筑物的基础深度时，开挖时应保持一定的距离和坡度，以免在施工时影响邻近建筑物的稳定，如保持所需的距离和坡度较困难时，应采取边坡支撑加固措施，并在施工中进行沉降和位移观测；（3）弃土应及时运出，如需要临时堆土，或留作回填土，堆土坡脚至坑边距离应按开挖深度、边坡坡度和土的类别确定（应考虑堆土附加侧压力）；（4）土方开挖工程完成后要尽量减少暴露时间，及时进行下一道工序的施工，如有困难不能立即进行下一道工序时，须预留1530cm 厚的覆盖土层，待基础施工时再挖去。3土方开挖根据边坡形式、降排水要求，确定开挖方案。内容应包括：开挖机械的选型，开挖程序，机械和运输车辆行驶路线，地面和坑内排水措施，冬季、雨季、汛期施工措施等。施工周围边界的地面应设排水沟，避免漏水、渗水进入坑内；放坡开挖时，应对坡顶、坡面、坡脚采取降排水措施，基坑周边严禁超堆荷载。4开挖监控开挖前应制订系统的开挖监控方案，监控方案应包括监控目的、监测项目、监控报警值、监测方法及精度要求、监测点的布置、监测周期、工序管理、记录制度以及信息反馈系统等。四、安全保证措施1施工前须根据有关规范要求对施工准备工作、开挖方法、放坡、排水、边坡支护进行设计，编制单项土方工程施工方案；2人工挖土方时，操作人员之间要保持安全距离，一般大于2.5m；多台机械开挖，挖土机间距应大于10m，挖土要自上而下，逐层进行，严禁先挖坡脚的危险作业；3挖土方前对于周围环境要认真检查，不能在危险岩石或建筑物下面进行作业；4开挖应严格按要求放坡，操作时应随时注意边坡的稳定情况，发现问题及时进行加固处理；5开挖土方时，应验算边坡的稳定，并根据相关规定和验算结果确定挖土机离边坡的安全距离；6边坡四周设置防护栏杆，人员上下应有专用爬梯；7运土道路的坡度、转弯半径要符合有关安全规定；8爆破土方要遵守爆破作业安全有关规定；9建立健全施工安全保证体系，落实有关建筑施工的基本安全措施等内容；10结合工程特点制订应急救援预案。五、地下水控制根据支护结构设计和基础施工方案、场地及周边工程地质条件、水文和环境条件，进行综合分析，确定地下水的控制和施工。内容包括地下水控制方法、涌水量估算、降水措施等。2.4 落地扣件式钢管脚手架施工方案编制要点一、工程概况1建筑物的平面尺寸、层数、层高、总高度、建筑面积、结构形式、地质情况、工期。2编制依据（1）建筑施工扣件式钢管脚手架安全技术规范（JGJ 130）（2）建筑施工安全检查标准（JGJ59-99）（3）地质勘察报告（4）本工程施工图纸二、脚手架设计1确定脚手架钢管、扣件、脚手板及连墙件材料；2确定脚手架基本结构尺寸、搭设高度及基础处理方案；3确定脚手架步距、立杆纵距、杆件相对位置；4确定剪刀撑的搭设位置及要求；5确定连墙件连接方式、布置间距；6确定上、下施工作业面通道设置方式及位置；7挡脚板的设置。三、设计计算依据建筑施工扣件式钢管脚手架安全技术规范进行计算：1确定并绘制脚手架搭设施工方案图及设计计算简图；2
