《电网建设施工作业指导书》2012.WORD版-第1部分：输电线路.doc

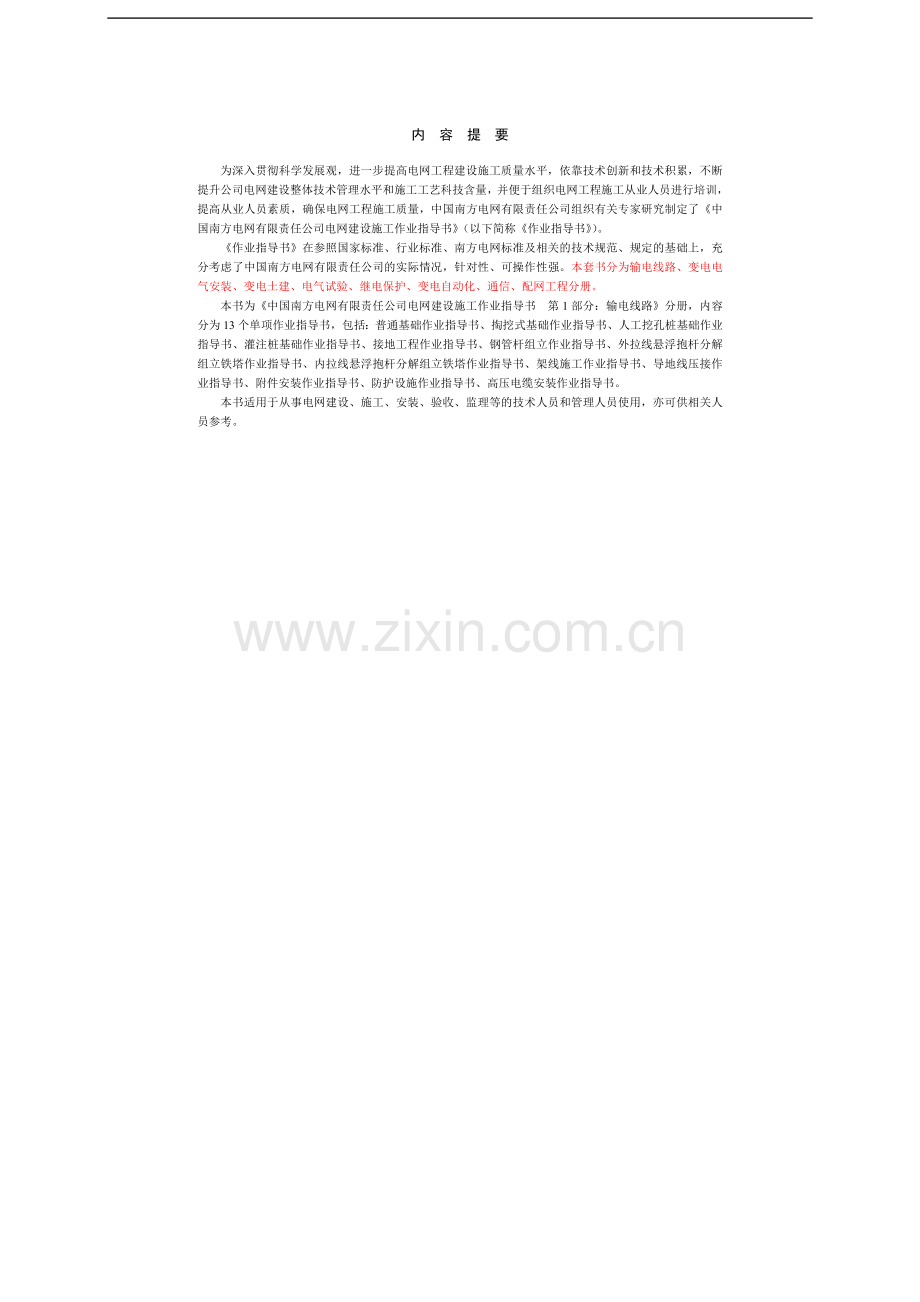

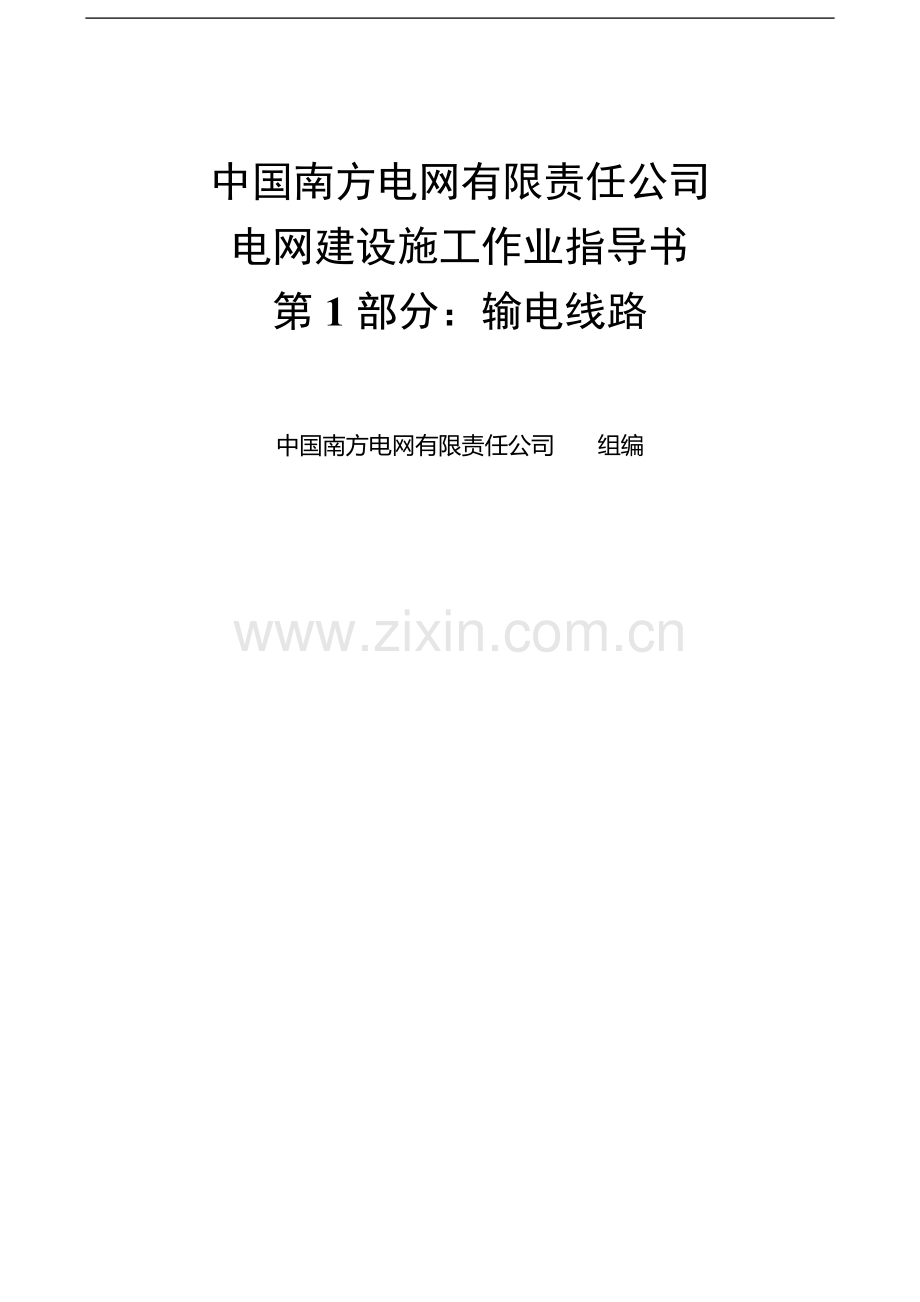

中国南方电网有限责任公司电网建设施工作业指导书第1部分：输电线路中国南方电网有限责任公司 组编内 容 提 要为深入贯彻科学发展观，进一步提高电网工程建设施工质量水平，依靠技术创新和技术积累，不断提升公司电网建设整体技术管理水平和施工工艺科技含量，并便于组织电网工程施工从业人员进行培训，提高从业人员素质，确保电网工程施工质量，中国南方电网有限责任公司组织有关专家研究制定了中国南方电网有限责任公司电网建设施工作业指导书（以下简称作业指导书）。作业指导书在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了中国南方电网有限责任公司的实际情况，针对性、可操作性强。本套书分为输电线路、变电电气安装、变电土建、电气试验、继电保护、变电自动化、通信、配网工程分册。本书为中国南方电网有限责任公司电网建设施工作业指导书 第1部分：输电线路分册，内容分为13个单项作业指导书，包括：普通基础作业指导书、掏挖式基础作业指导书、人工挖孔桩基础作业指导书、灌注桩基础作业指导书、接地工程作业指导书、钢管杆组立作业指导书、外拉线悬浮抱杆分解组立铁塔作业指导书、内拉线悬浮抱杆分解组立铁塔作业指导书、架线施工作业指导书、导地线压接作业指导书、附件安装作业指导书、防护设施作业指导书、高压电缆安装作业指导书。本书适用于从事电网建设、施工、安装、验收、监理等的技术人员和管理人员使用，亦可供相关人员参考。 编 委 会主 任祁达才副主任徐达明 邓恩宏 赵曼勇编 委陈晓明 吴 晖 袁太平 梁 煜 陈保刚周红阳 李 矛 杨俊权 闫国兵 谭昌友王 菁 裴爱华评审组陈晓明 吴 晖 袁太平 丁晓兵 陶文伟陈新南 王 菁 罗楚楠 马 钦 侯林高黄伟东 廖元辉 韦 伟 严启明 赖荣先陈少强 陈志辉 王清良 王仕龙 马 勇杨 敏 戴绍钧 高绍兰 江红春 陈 斌文 睿主编单位中国南方电网有限责任公司基建部、系统运行部参编单位超高压输电公司 广东电网公司广西电网公司 云南电网公司贵州电网公司 海南电网公司广东省输变电工程公司广东电网公司电力通信设备运维中心 广东省电力科学研究院广东电力设计研究院广东火电工程总公司广东省电力一局广东合鸿达投资管理有限公司本册主要编写人员徐 斌 李瑞山 罗楚楠 宋 晖 吴 永 朱向雄编制说明为贯彻落实中国南方电网有限责任公司“一体化”管理的思想，规范电网建设工程施工作业，公司基建部组织编写了中国南方电网有限责任公司电网建设施工作业指导书（以下简称作业指导书）。作业指导书按电压等级分为主网交流部分及配网部分，按专业特点细分为输电线路、变电土建、变电电气安装、电气试验、继电保护、变电自动化、通信、配网工程8个分册，共有208项作业指导，其中主网交流部分输电线路（包括高压电缆）、变电土建、变电电气、试验共124项（输电线路13项，变电土建28项，变电电气安装17项，电气试验27项，继保19项，自动化13项，通信7项）；配网部分84项（土建30项，电气45项，通信及自动化9项）。编写的内容按适用范围、编写依据、作业流程、工作前安全风险辨析与控制措施、作业准备、作业方法、质量控制措施及检验标准7个部分来编写，重点描述施工作业方法。安全风险辨析与控制措施依据施工安全基准风险指南，执行安全施工作业票，使安全措施在施工技术指导中更具可操作性。在质量控制措施及检验标准中引入WHS质量控制点，使作业人员更清楚本作业的质量关键控制点。考虑到施工作业技术的发展和设备材料的更新，今后将采用滚动修编的方式来不断完善作业指导书的内容和数量。施工作业指导书应用方法说明施工作业指导书应用步骤如下： 第一步：筛选施工项目部在进行工程施工组织设计和编写专项施工方案时，从208份施工作业指导书中选择相应部分，形成工程项目的“施工作业指导书设置表”（附件1）并制作展示板布置于项目部。第二步：分析作业指导书中规定的施工流程、质量标准必须严格执行。施工项目部技术人员可针对设备材料、施工环境、安全因素等的具体情况，对需要调整或增补的作业方法在指导书原文上以“*”号进行标注，并将补充、完善的内容附在相应指导书后的分析表中（附件2）。第三步：审批工程项目具体使用的施工作业指导书需经监理审查并批准后方可应用于现场施工。第四步：应用1、作业准备：在现场作业前，依据作业指导书要求进行材料、人员、机具、场地准备，并进行现场安全文明施工布置。2、安全交底：施工负责人结合日站班会，对施工人员进行交底，落实安全风险控制措施。3、有序施工：作业人员严格按施工作业指导书流程要求进行施工、工艺控制。4、看板提醒：作业现场设置“作业指导书小看板”（简单的图形或表格），标识作业主要工艺流程、关键工序技术标准及安全风险辨识等。附件1：施工作业指导书设置表项目名称：施工单位：序号专业指导书名称指导书编号备注附件2：施工作业指导书分析表施工作业指导书名称施工作业指导书编号具体内容：目录编制说明施工作业指导书应用方法说明SDXL-ZW-01 普通基础作业指导书1SDXL-ZW-02 掏挖式基础作业指导书17SDXL-ZW-03 人工挖孔桩基础作业指导书29SDXL-ZW-04 灌注桩基础作业指导书39SDXL-ZW-05 接地工程作业指导书51SDXL-ZW-06 钢管杆组立作业指导书59SDXL-ZW-07 外拉线悬浮抱杆分解组立铁塔作业指导书69SDXL-ZW-08 内拉线悬浮抱杆分解组立铁塔作业指导书83SDXL-ZW-09 架线施工作业指导书101SDXL-ZW-10 导地线压接作业指导书115SDXL-ZW-11 附件安装作业指导书125SDXL-ZW-12 防护设施作业指导书133SDXL-ZW-13 高压电缆安装作业指导书139
