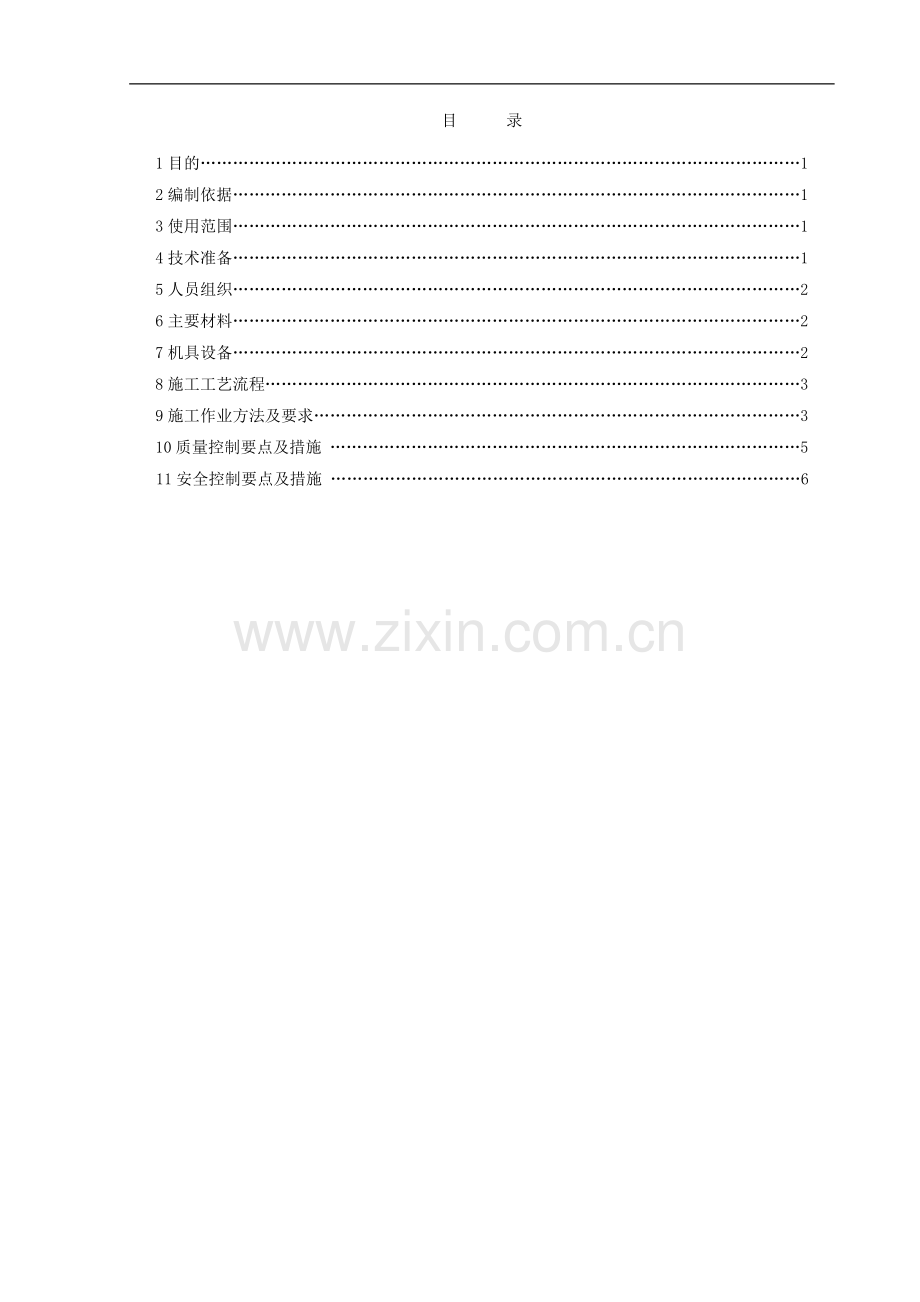

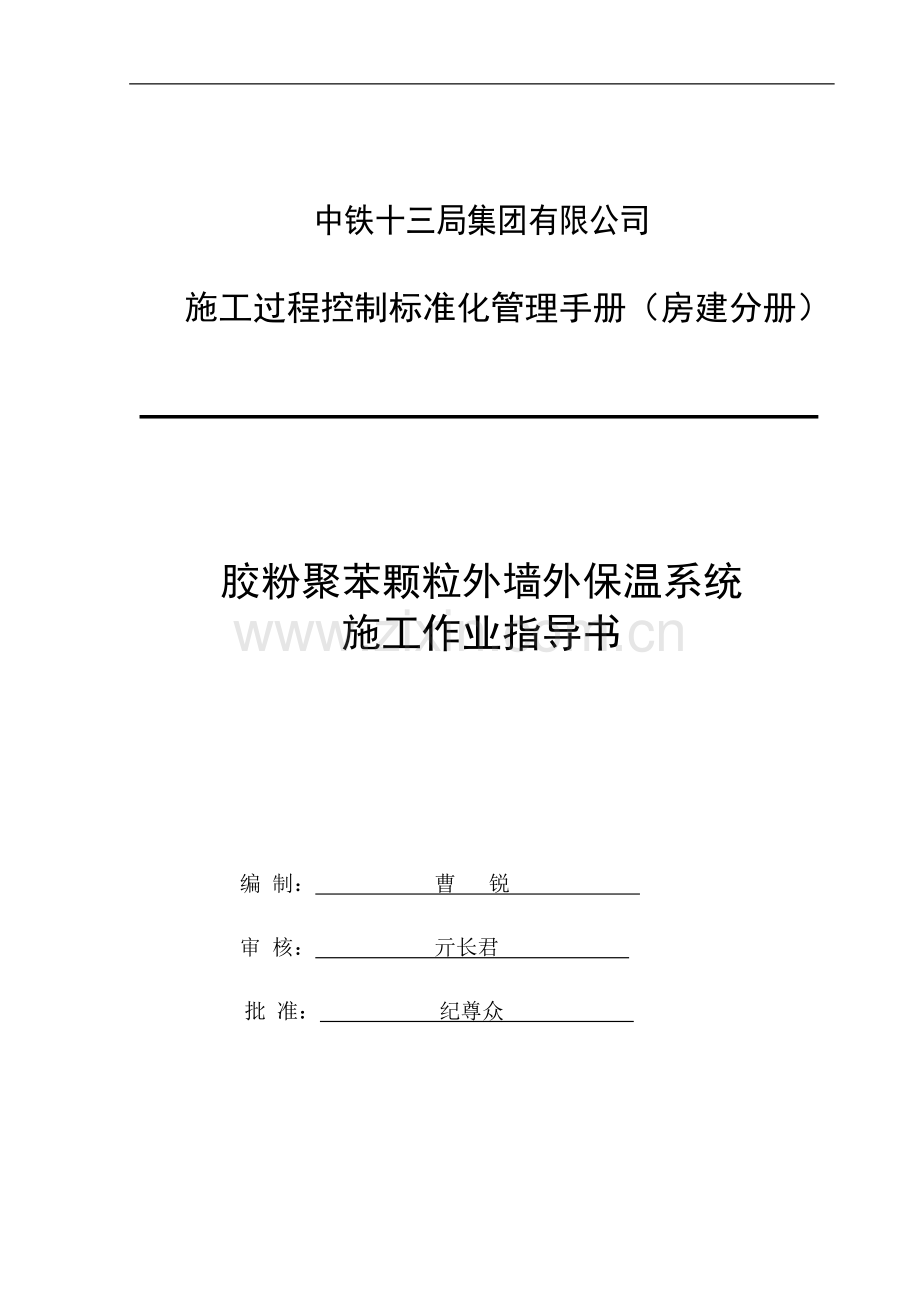

中铁十三局集团有限公司 施工过程控制标准化管理手册（房建分册） 胶粉聚苯颗粒外墙外保温系统施工作业指导书编 制： 曹 锐 审 核： 亓长君 批 准： 纪尊众 目 录1目的12编制依据13使用范围14技术准备15人员组织26主要材料27机具设备28施工工艺流程39施工作业方法及要求310质量控制要点及措施 511安全控制要点及措施 6胶粉聚苯颗粒外墙外保温系统 施工作业指导书1.目的为了规范项目部施工程序、措施及主要方法，便于项目部在胶粉聚苯颗粒外墙外保温系统工程施工全过程对关键工序、关键环节及关键要点等进行现场控制，从而确保胶粉聚苯颗粒外墙外保温系统工程的完成质量达到设计、规范及合约要求标准。2.编制依据在执行本施工作业指导书时，必须严格按照国家现行有关行业标准、经审查批准的设计施工图纸、标准图集及技术规范组织施工。名 称版本号混凝土结构工程施工质量验收规范GB50204-2002建筑工程质量验收统一标准GB50300-2001外墙外保温建筑构造（一）02J121-1外墙外保温建筑构造（二）99J121-2，99（03）J121-1外墙外保温系统技术规程JGJ144-2004胶粉聚苯颗粒保温浆料外墙保温系统JG158-2004建筑装饰装修工程质量验收规范GB50210装饰工程施工及验收规范JGJ73-913.适用范围本施工作业指导书适用于集团公司房建工程胶粉聚苯颗粒外墙外保温系统工程施工的作业指导。胶粉聚苯颗粒贴砌保温板外墙外保温施工适用于不同气候区，特别适用于有高防火等级要求的建筑物，基层墙体为钢筋混凝土、各类砌体等新建建筑的外墙外保温系统，也适用于各类既有建筑的节能改造工程。4.技术准备现场施工时，首先熟悉有关的设计资料、设计依据、主体施工单位移交的相关资质、施工验收规范及有关技术规定。为了保证工程顺利施工，须做好以下几点工作：4.1项目部技术人员、质检人员向参与该作业的施工队队长和施工员进行施工技术交底。4.2施工队长和施工员向所有参与该作业施工人员进行技术交底。5.人员组织 劳动力组织统计表(以本工程为例) 序号职责分工人员数量作业内容1队长1监督、协调施工、工程质量、进度、安全直接负责人2技术员2指导施工技术3技工100外墙保温施工4力工50负责现场材料水平、垂直运输5架子工15负责现场吊篮的安全维护6质检员2监督及检查施工质量7电工1施工现场供电8安全员1负责现场安全6.材料要求6.1胶粉聚苯颗粒外墙外保温各种材料的性能指标必须符合中华人民共和国建筑工业行业标准JG158-2004中的有关标准及相关规定。6.2膨胀聚苯板薄抹灰外墙外保温各种材料的性能指标必须符合中华人民共和国建筑工业行业标准JG149-2003中的有关标准及相关规定。6.3各种材料进场后及施工前必须具备由国家法定检测部门对材料性能的检测报告，包括原材料出厂合格证、材质检验报告、复检见证取样、见证送样、复检报告，并提交给甲方、监理审查认可后方可进行施工。6.4分批进场的材料性能必须稳定，同样也必须具备第3条的相关规定。7.机具配置序号设备名称单位规格数量1小推车辆0.14m5辆2砂浆搅拌机台0.3m2台3380V橡套线米五芯25m4220V橡套线米三芯25m5配电箱（三项）套砂浆机及临电2套6电动吊篮台ZLD80010台7手提搅拌器台304L520型2台8.施工工艺流程结构基层细部处理涂刷基层墙体界面砂浆吊垂直线、套方、弹控制线抹胶粉聚苯颗粒粘结找平浆料粘贴保温板做饼、冲筋、做口抹胶粉聚苯颗粒粘结找平浆料抹抗裂砂浆铺压碱玻纤网布验收。9.施工作业方法及要求9.1施工准备9.1.1基层墙体应符合混凝土结构工程施工质量验收规范（GB 50204-2002）和砌体工程施工质量验收规范（GB 50203-2002）及相应基层墙体质量验收规范的要求，保温施工前应会同相关部门做好结构验收的确认。如基层墙体偏差过大，则应抹砂浆找平，外墙保温系统各层细部构造。9.1.2房屋各大角的控制钢垂线安装完毕。高层建筑及超高层建筑时，钢垂线用经纬仪检验合格。9.1.3外墙面的阳台栏杆，雨漏管托架等安装完毕，并应考虑到保温系统厚度的影响。9.1.4外窗或辅框安装完毕。9.1.5墙面脚手架孔,穿墙孔及墙面缺损处用相应材料修整好。9.1.6混凝土梁或墙面的钢筋头和凸起物清除完毕。9.1.7主体结构的变形缝应提前做好处理。9.1.8根据工程量、施工部位和工期要求制定施工方案，要样板先行，通过样板确定实际消耗量，由甲方、乙方和材料供应商协商确定材料消耗量，保温施工前施工负责人应熟悉图纸。9.1.9组织施工队进行技术培训和交底，进行好安全教育。9.1.10材料配制应指定专人负责，配合比、搅拌机具与操作应符合要求，严格按厂家说明书配制，严禁使用超过4h的浆料和砂浆。9.1.11根据需要准备一间搅拌站及一间堆放材料的库房，搅拌站的搭建需要选择背风方向，靠近垂直运输机械，搅拌棚需要三侧封闭，一侧作为进出料通道。有条件的地方可使用散装罐。库房的搭建要求：要求防水、防潮、防阳光直晒。材料采取离地架空堆放。9.1.12施工时气温应大于5，风力不大于4级。雨天不得施工，应采取防护措施。9.2材料配制9.2.1胶粉聚苯颗粒保温浆料的配制：先将36-40kg水倒入砂浆搅拌机内（视具体情况可酌调水量），然后倒入一袋25kg胶粉料搅拌3-5min后，再倒入一袋200L聚苯颗粒轻骨料继续搅拌3min，搅拌均匀后倒出。该材料应随搅随用，在4h内用完。9.2.2抗裂水泥砂浆的配制：水泥砂浆抗裂剂：中砂：强度等级为P.C32.5水泥按1：3：1重量比用砂浆搅拌机或手提搅拌器搅拌均匀。配制抗裂砂浆加料次序，应先加入抗裂剂、中砂，搅拌均匀后，再加入水泥继续搅拌3min倒出。搅拌好的抗裂砂浆不得加水，并应在2h内用完。9.3施工要点9.3.1基层改进完善处理：基层处理是此保温系统工序中最关键重要的一环，由于处在保温系统中的最底层，往往被忽视，同时也存在较多的质量隐患。我们在实际施工中除按常规清除墙面油渍、浮灰，剔除墙面松动、风化部分以及表面超过10mm凸起物的工作外。在施工此层时，做到了三个必须：必须禁止基层有任何孔洞，裂缝的存在，全面细致检查各个部位并用砂浆堵抹严实孔洞缝隙，必须保证基层抹灰砂浆的配比和强度，全面保证基层的牢固可靠性；必须保证基层抹灰砂浆的平整性，为下一层提供最平整的施工基面。这些方面全做到了就会有效的保证了本层质量的可靠性，基本杜绝了此层隐患的出现。9.3.2胶粉聚笨颗粒贴砌保温板的改进完善处理：在墙四角上下、门窗口处贴标准厚度板，拉双向控制线（即水平和垂直两个方向），在以往的工艺中往往是用单线水平和单线垂直来局部控制，我们在施工中，严格采用双向加密线网进行控制，从挂线方面全面严格控制平整度和垂直度，确保苯板粘贴的质量。抹约15mm厚的胶粉聚苯颗粒粘结找平浆料后随即粘贴保温板，粘贴保温板时应均匀轻柔挤压保温板，使保温板埋入浆料，随时用2m靠尺和托线板检查平整度和垂直度。保温板间应用胶粉聚苯颗粒找平浆料砌筑10mm的板缝，注意灰缝不饱满处用胶粉聚苯颗粒粘结找平浆料勾平，防止人为的冷桥。排板时应按水平顺序排列，上下错缝粘贴，阴阳角处应做错茬处理，窗口处保温板裁成刀把形。此步工序关键是严格控制保证聚苯颗粒的粘贴厚度、严格控制苯板与聚苯颗粒层的满粘，严格控制苯板与苯板间拼接接缝的粘贴，通过粘贴使有缝变无缝。9.3.3做饼、冲筋、作口：套方作口，按厚度线用胶粉聚苯颗粒粘结找平浆料或保温板作标准厚度灰饼，挂通线，上通线垂直，左右通线保水平。9.3.4保温板面上抹10mm厚胶粉聚苯颗粒粘结找平：保温板间若有预留间隔带应采用胶粉聚苯颗粒粘结找平浆料填塞；混凝土梁柱、门窗洞口、墙体边角处等特殊部位以及防火隔离带部位的保温作业均用胶粉聚苯颗粒粘结找平浆料进行处理。9.3.5划分格线、门、窗口滴水槽（按设计要求）的改进处理：在保温层施工完成后，根据设计要求弹出滴水槽控制线，用壁纸刀沿线划开设定的凹槽，槽深15mm左右，用抗裂砂浆填满凹槽，将塑料滴水槽嵌入凹槽与抗裂砂浆粘结牢固，网格布应在分格缝处搭接。网格布搭接时，应用上沿网格布压下沿网格布，搭接宽度应为分格缝宽度。收去两侧沿口浮浆，滴水槽应镶嵌牢固，水平。水是无孔不入的，实际施工中在排查孔隙的同时也特别注意水线的导排，留设滴水线滴水槽确保水的不存留，及时导走就不存在水的渗透可能。9.3.6抹抗裂砂浆铺压碱玻纤网布的完善改进处理：玻纤网格布的主要作用是抗裂性能保证面层的完整性。聚苯颗粒层施工完成后下一步即是面层的施工，即二布三涂。玻纤网格布按楼层间尺寸事先裁好，抹抗裂砂浆一般分两遍完成，第一遍厚度约34mm，随即竖向铺贴玻纤网格布，用抹子将玻纤网格布压入砂浆，搭接宽度不应小于50mm，先压入一侧，抹抗裂砂浆，再压入另一侧，严禁干搭。玻纤网格布铺贴要平整无褶皱，饱满度应达到100%，随即抹第二遍找平抗裂砂浆，抹平压实，平整度要求应符合规程的要求。建筑物首层应铺贴双层玻纤网格布，第一层应铺贴加强型玻纤网格布，但应注意铺贴加强型玻纤网格布时宜对接。随即可进行第二层普通网格布的铺贴施工。铺贴普通网格布的方法要求与前述相同，但应注意两层网格布之间抗裂砂浆应饱满，严禁干贴。在实际施工中我们特别对于门窗洞口四周，女儿墙顶，出屋面风道口，檐口，平台板，雨水管卡与墙交接处等易出现渗漏部位，进行了细部处理，加强了缝和孔洞的控制。10.质量控制要点及措施10.1基层处理，基层墙体垂直、平整度应达到结构工程质量要求。墙面清洗干净，无浮土、无油渍，空鼓及松动、风化部分剔掉，界面均匀，粘接牢靠。10.2胶粉聚苯颗粒粘结浆料的厚度控制与保温板平整度控制、填充物的饱满控制。要求达到设计厚度，墙面平整，阴阳角、门窗洞口垂直、方正。10.3抗裂砂浆的厚度控制。抗裂砂浆层厚度为810mm，墙面无明显接茬、抹痕，墙面平整，门窗洞口、阴阳角垂直、方正。10.4质量验收质量验收符合居住建筑节能保温工程施工质量验收规程。10.5允许偏差及检验方法，允许偏差及检验方法具体见表3。序号项目允许偏差检验方法1立面垂直4用2m拖线板检查2表面平整4用2m靠尺及塞尺检查3阴阳角垂直4用2m拖线板检查4阴阳角方正4用阳角检查器检查5保护层厚度不允许有负偏差用探针、刚尺检查11.安全控制要点及措施11.1安全文明生产施工目标：不发生重大安全事故，控制小事故发生率为零。11.2坚持“安全第一、预防为主”的方针，建立、健全安全保障体系，明确安全责任目标；对职工经常进行安全生产教育，定期开展安全生产培训，使其充分认识安全生产的重要性，掌握一定的安全生产知识。11.3健全文明施工管理组织：施工现场成立以项目经理为组长，施工主管、质量主管、施工队长、施工员、质量、安全、消防等管理人员为成员的施工现场文明施工管理组织。11.4健全管理制度：设立个人岗位制度、检查制度、奖惩制度、会议制度等文明施工管理制度。11.5积极开展“5S”管理：即整理、整顿、清扫、清洁及保养。11.6严格遵守施工的有关规定，力争避免和消除对周围环境的影响和破坏，积极主动协调好与其他施工单位的关系。11.7施工现场及楼层内的建筑垃圾、肥料及时清理到指定地点堆放，并及时清运出场，保证施工场11.8场地的清洁和施工道路的畅通。11.9自觉爱护现场一切材料、半成品、成品及其他设施和标识牌，遵守现场各项规章制度。团结友爱，严禁打架斗殴。11.10注意事项11.10.1机械设备、吊篮必须由专人操作，经检验确认无安全隐患后方可使用。11.10.2操作人员必须遵守高空作业安全规定，系好安全带，不许往下掉东西。11.10.3进场前，必须进行安全培训，注意防火，现场不许吸烟、喝酒。11.10.4遵守施工现场制定的一切安全制度。11.10.5施工完的墙面、色带、滴水槽、门窗口等处的残存砂浆，应及时清理干净。11.10.6翻拆架子或升降吊篮应防止碰撞已完成的保温墙体，其它工种作业时不得污染或损坏墙面，严禁踩踏窗口。
