手机模具热流道分析手机模具工艺
文/热恒热流道
  手机模具造价昂贵，产品所用的材料价格也不菲；手机中壳体的作用：是整个手机的支承骨架；对电子元器件定位及固定；承载其他所有非壳体零部件并限位。壳体通常由工程塑料注塑成型。

1、壳体常用材料(matrial)

    ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受到冲击，不承受可靠性测试中结构耐久性测试的部件），如手机内部的支撑架(Keypad frame，LCD frame)等。还有就是普遍用在要电镀的部件上（如按钮，侧键，导航键，电镀装饰件等）。目前常用奇美PA-727，PA757等。

    PC+ABS：流动性好，强度不错，价格适中。适用于绝大多数的手机外壳，只要结构设计比较优化，强度是有保障的。较常用 GE CYCOLOY C1200HF。

    PC：高强度，贵，流动性不好。适用于对强度要求较高的外壳（如翻盖手机中与转轴配合的两个壳体，不带标准滑轨模块的滑盖机中有滑轨和滑道的两个壳体等，目前指定必须用PC材料）。较常用GE LEXAN EXL1414和Samsung HF1023IM。

2、在材料的应用上需要注意以下两点：

    避免一味减少强度风险，什么部件都用PC料而导致成型困难和成本增加；

    在对强度没有完全把握的情况下，模具评审Tooling Review时应该明确告诉模具供应商，可能会先用PC+ABS生产T1的产品，但不排除当强度不够时后续会改用PC料的可能性。这样模具供应商会在模具的设计上考虑好收缩率及特殊部位的拔模角。

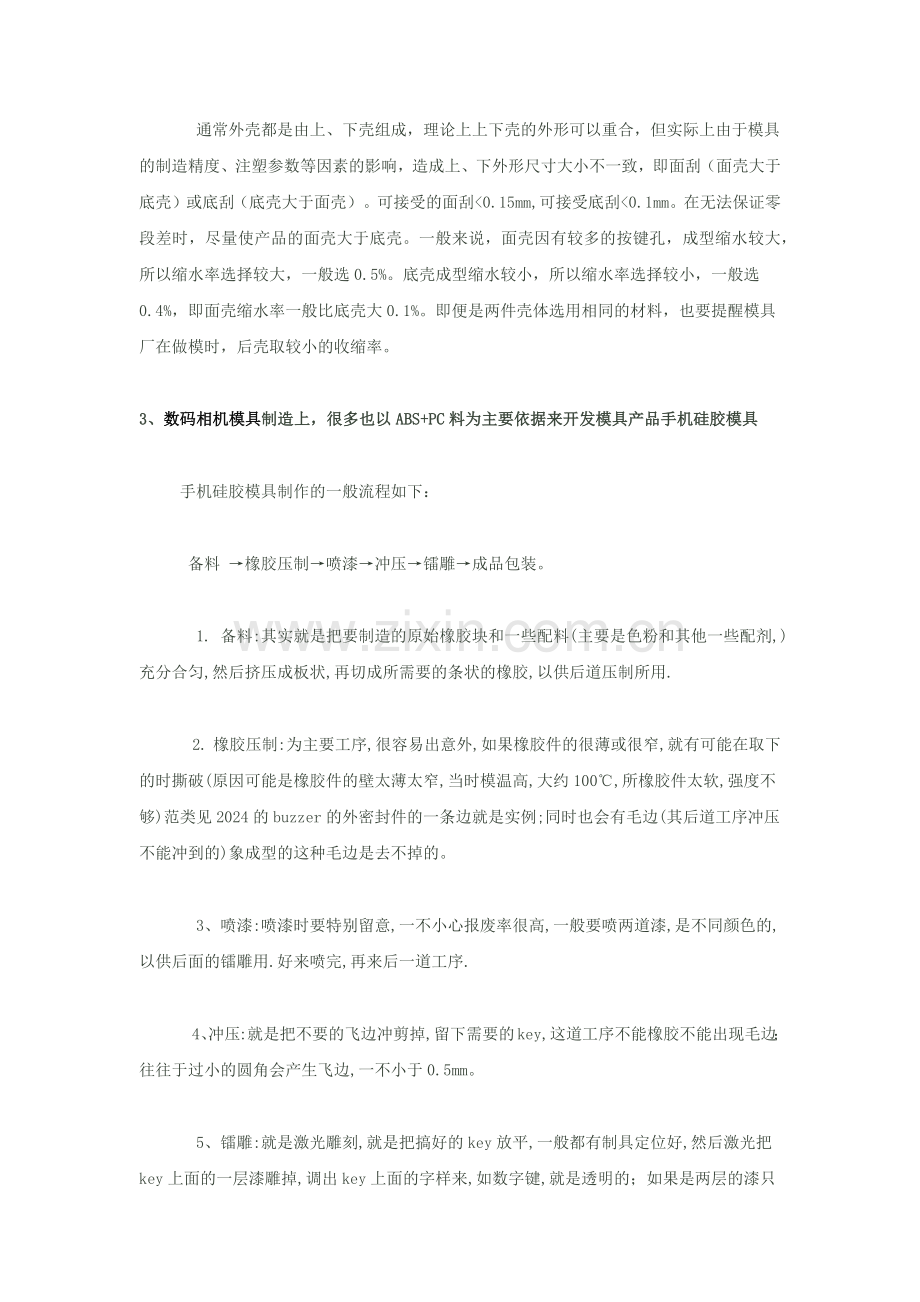

    通常外壳都是由上、下壳组成，理论上上下壳的外形可以重合，但实际上由于模具的制造精度、注塑参数等因素的影响，造成上、下外形尺寸大小不一致，即面刮（面壳大于底壳）或底刮（底壳大于面壳）。可接受的面刮<0.15mm,可接受底刮<0.1mm。在无法保证零段差时，尽量使产品的面壳大于底壳。一般来说，面壳因有较多的按键孔，成型缩水较大，所以缩水率选择较大，一般选0.5%。底壳成型缩水较小，所以缩水率选择较小，一般选0.4%，即面壳缩水率一般比底壳大0.1%。即便是两件壳体选用相同的材料，也要提醒模具厂在做模时，后壳取较小的收缩率。

3、数码相机模具制造上，很多也以ABS+PC料为主要依据来开发模具产品手机硅胶模具

   手机硅胶模具制作的一般流程如下：

   备料 →橡胶压制→喷漆→冲压→镭雕→成品包装。

    1. 备料:其实就是把要制造的原始橡胶块和一些配料(主要是色粉和其他一些配剂,)充分合匀,然后挤压成板状,再切成所需要的条状的橡胶,以供后道压制所用.

    2. 橡胶压制:为主要工序,很容易出意外,如果橡胶件的很薄或很窄,就有可能在取下的时撕破(原因可能是橡胶件的壁太薄太窄,当时模温高,大约100℃,所橡胶件太软,强度不够)范类见2024的buzzer的外密封件的一条边就是实例;同时也会有毛边(其后道工序冲压不能冲到的)象成型的这种毛边是去不掉的。

    3、喷漆:喷漆时要特别留意,一不小心报废率很高,一般要喷两道漆,是不同颜色的,以供后面的镭雕用.好来喷完,再来后一道工序.

    4、冲压:就是把不要的飞边冲剪掉,留下需要的key,这道工序不能橡胶不能出现毛边；往往于过小的圆角会产生飞边,一不小于0.5mm。

    5、镭雕:就是激光雕刻,就是把搞好的key放平,一般都有制具定位好,然后激光把key上面的一层漆雕掉,调出key上面的字样来,如数字键,就是透明的；如果是两层的漆只雕掉一层,留一层,如ok应答键,和开关键就是的,一个的一层漆是红色的,还有个是兰色的。

 二、除了前后盖，手机还有以下几部分组成:

     1． LCD LENS(镜片) —用来保护LCD ，是一种光学镜片，也就是一片磨光的或注塑成型的玻璃或其他透明的物质，有两个相反的表面，其中的一个或两个都成曲面。

材料：材质一般为PC或压克力； 也可采用玻璃；现在手机模具中的外屏镜片很多都采用IMD技术。

连结方式：一般用卡勾+背胶与前盖连结或者只用背胶与前盖连接。

     2． LED发光二极管，为手机提供背光，可分为两组，一组在LCD上，提供显示屏幕的照明，一般有2-6颗。一组在键盘上提供按键部分的照明，一般有4-6颗。

    现手机模具厂一般都把手机模具开模划分为三个等级的模具：高、中和低。高端手机模具一般都在30万以上，且要求模具质量和精度都非常高，所以对手机模具厂的设备要求苛刻，完全具备自主生产一条龙能力的模具厂还不是很多。

    塑胶模具中IMD技术

    塑胶模具上的IMD工艺：
IMD(In-Mould-Decoration)

    IMD(In-Mould-Decoration)它是指是把一个丝印有图案的FILM放到塑胶模具里进行注塑。此FLIM大致可分为三层，基材（一般为PET） INK(油墨)耐磨材料(多为一种特殊的胶)。当模具注塑完成后，film和塑胶融为一体，耐磨材料在最外面，在手机显示屏多采用这种工艺，塑胶材料多为PC, PMMA, PBT等，它主要有耐磨和耐刮伤的作用。还有一种叫IML(IN-MOUld-Lable)技术，和IMD大致相同，只是注塑后flim就像冲压的料带一样拉出，只是将印刷图案转印到塑胶件上，又称模内转印。

    IMD有两大类，一类在注塑模腔里预置的是PC的，单片的。另一类是PET的，链状的（很像电影胶片或印好没裁的方便面口袋）。

    前者成品就MERGE了PC片，后者只把PET链上的油墨带走，但PET材料（链子，又称FOIL）不被MERGE进零件。

    前者因PC厚，只可用丝网印，所以效果较粗糙，如MOTOROLA的V66的前盾牌形状已经算是很精致了，

    后者因PET薄，可用胶版印，很细腻，尤其电镀和透明，金属及表面细腻纹理都很好，如MOTOROLA的V60的前电镀和黑色肌理效果。

    比如松下电饭煲模具上的控制面板就是典型的IMD，是把一个丝印好的PET薄膜放到注塑模具里进行注塑。材料一般是PC、透明ABS、PMMA。注塑后薄膜和塑料结合为一体。

    如今手机的外屏镜片大部分采用了IMD技术，成本相应提高，手机模具特别是透明模具的要求也更为严格。一般来讲用IMD有两个背景原因，

    1、有些效果用注塑是在难以模拟，比如胡桃木的汽车仪表板(汽车配件模具上的)。

    2、在小片零件上集成几种效果很难，比如MOTO V60模具的前三角片，集中了电镀，透明，丝网印，但本身又要求精致，试想用真实电镀，透明片分别注塑再拼接基本很困难。

    还有一种方法实现就是在模具阶段做零件表面皮纹（TEXTURE）时件外表面光滑，内表面用粗糙纹路，但对模具有要求，因为粗纹理拔模角大。
