挤塑聚苯板施工方案.doc

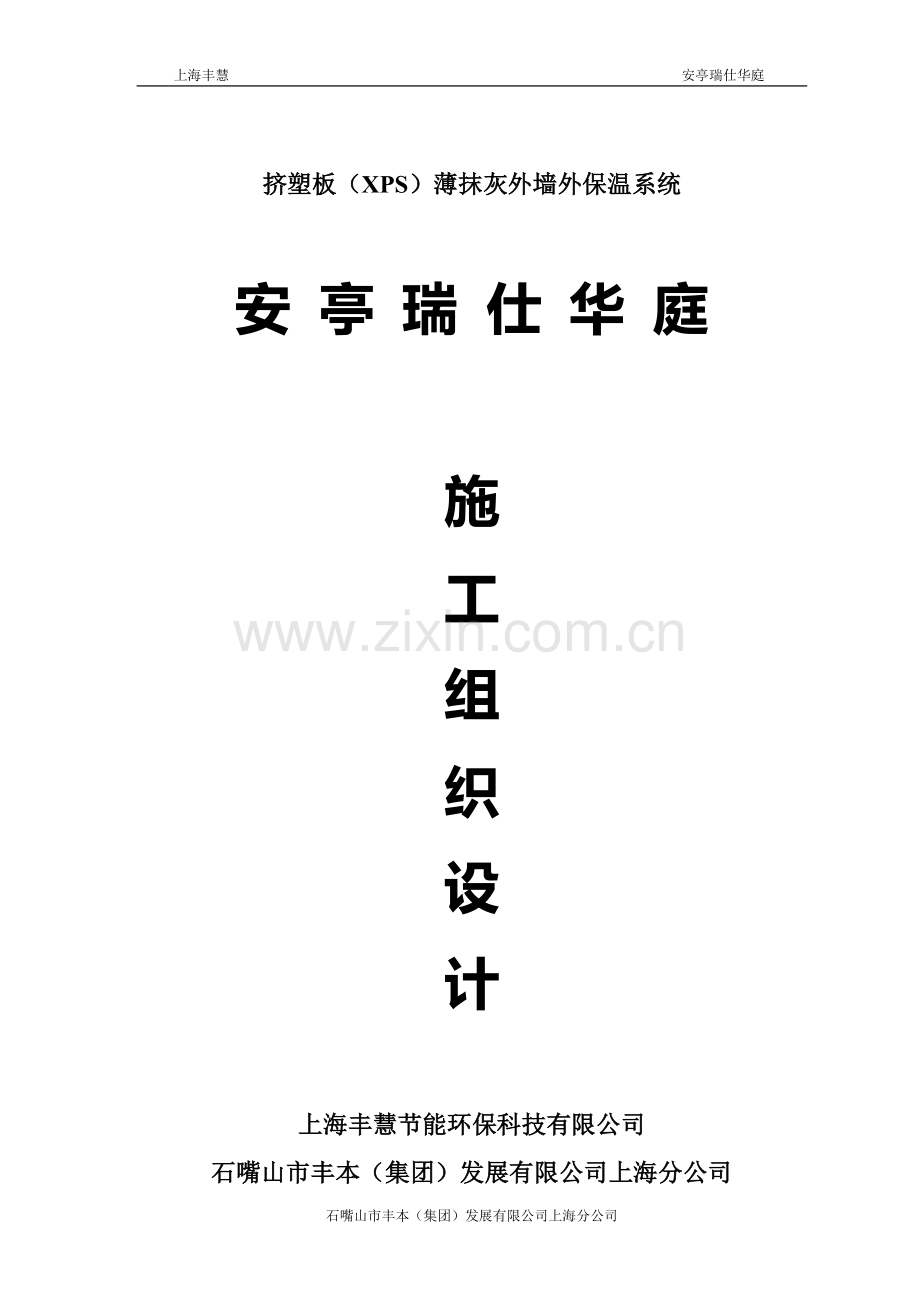

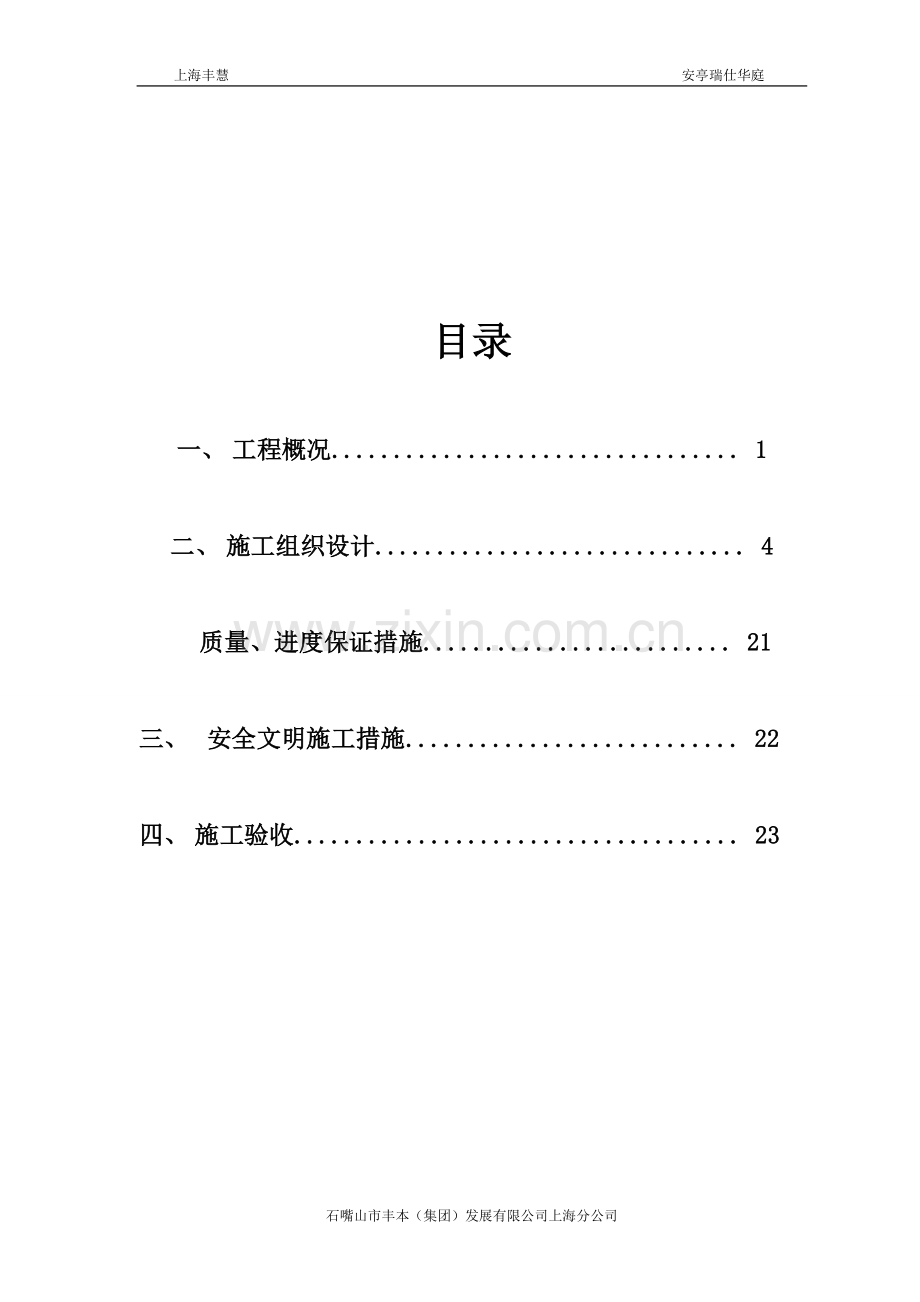

上海丰慧 安亭瑞仕华庭 挤塑板（XPS）薄抹灰外墙外保温系统安 亭 瑞 仕 华 庭施工组织设计上海丰慧节能环保科技有限公司石嘴山市丰本（集团）发展有限公司上海分公司目录一、 工程概况. 1二、 施工组织设计. 4质量、进度保证措施. 21三、 安全文明施工措施. 22四、 施工验收. 23一、 工程概况（一）工程概况：*（1）工程名称：安亭瑞仕华庭项目（2）工程内容：外墙保温系统材料供应及安装（3）业主：上海城建博远置业有限公司（4）建筑设计：上海九格建筑设计事务所（5）工程地址：*(二)参照依据2.1 设计图纸及甲方要求 2.2 GB50411-2007 建筑节能工程施工质量验收规程2.3 JGJ144-2004 外墙外保温工程技术规程2.4 JG149-2003 膨胀聚苯板薄抹灰外墙外保温系统2.5 06J123 墙体节能建筑构造2.6 02J121-1 外墙外保温建筑构造（一）2.7 沪建安质监 【2007】第020号上海民用建筑外墙外保温工程应 用导则2.8 沪建安质监 【2008】第112号关于进一步加强建筑节能现场推 进监管的若干规定2.9 （公通字【2009】46号民用建筑外保温系统及外墙装饰防火暂 行规定3.0 DGJ08-113-2009 建筑节能工程施工质量验收规程（三）系统构成1.安亭瑞仕华庭项目外墙外保温工程干挂石材部位选用的是35厚挤塑聚苯板，外墙地下室外保温选用的是50厚挤塑聚苯板。该系统的构成见下图两种饰面构造示意图。按照柔性渐变的原则有机结合而成。其突出的特点是通过精心研制的具有自主知识产权的专用粘合剂将几种具有不同性质和作用的材料有机地结合在一起，使整个系统与基础墙体形成一个整体结构，从而使保温系统达到国家规定的使用年限。见图（一）35厚挤塑聚苯板系统保温层构造图（干挂石材） 2、技术要求（1）本项目所采用的丰慧聚苯乙烯挤塑板干挂石材外墙外保温系统； （2）外墙保温系统需采用160g/标准型耐碱玻纤网格布二遍嵌压； （3）采用普通锚固件，每个锚固件必须要求有效深入长度；（4）本项目使用XPS聚苯乙烯挤塑保温板使用35mm厚（50厚挤塑聚苯板）。3、根据本工程实际情况，本项目外墙保温工程设计方案应满足以下具体要求：（1）外墙系统与饰面系统应有足够的粘结强度，热膨胀率基本一致。（2）外墙系统的耐侯性、抗风压值、不透水性、抗冲击强度、耐冻融、水蒸汽湿流密度等性能指标应符合国家和行业标准的相关规定。（3）外墙保温系统应具备连续性、完整性、稳定性、抗氧化性、抗紫外线性、防水性、防火性，其使用寿命不低于国家规范要求的使用年限。（4）外墙饰面应本着简约、美观、大方的原则。二、 施工组织设计（一）施工准备1.项目部的组建外墙保温工程项目部组织机构图2、技术准备：（1）审核图纸 由技术部组织有关施工管理人员深入学习图纸，了解设计意图，理解设计风格，进行深化设计，编制专项施工方案，对图纸中矛盾之处和标注不祥的问题，及时与甲方联系。施工组织设计流程详见下图。施工组织设计图开始 熟悉资料和图纸会审修 改 补 充施工方案、施工组织设计、质量计划编制、审核、审批通过否 现场开工准备整改验收合格否工序项目施工整改 工序项目合格否 下道工序分项项目 作业结束质量验证评中心整改 合格否 工程完工 结束（2）根据合同工期和总包施工进度总体计划，合理规划施工周期和施工起始时间，编制标段内施工进度计划，并以此为目标编制月进度计划和周进度计划，报总包审批。经批准的施工进度计划，必须按计划时间完成，项目部每周六下午6：00召开项目例会，解决施工中存在的问题及检查本周完成情况，对没有完成的必须分析原因并落实补救措施，达到计划目标。并及时根据现场实际进度做出切实有效的施工计划调整措施，确保总体进度计划的严格执行。3、材料准备 （1）为了不因材料问题影响工程整体进度，组织本公司材料采购部门及时安排原材料的采购及公司车间的生产，依据施工组织设计规定的施工进度计划，保证材料提前运抵现场。 （2）进入现场的各种材料的品种与技术性能应符合设计和产品质量要求1）FB胶粘剂的技术指标 试 验 项 目 指 标拉伸粘接强度，Mpa（与水泥砂浆）常温0.60耐 水0.40拉伸粘接强度，Mpa（与挤塑板）常温0.10耐 水0.10压折比3.0 可操作时间，h1.542）FB抹面胶浆的性能指标 试 验 项 目 指 标拉伸粘接强度，Mpa（与挤塑板）常温0.10耐 水0.10耐冻融0.10压折比3.0 可操作时间，h1.543）耐碱网布的性能指标项 目性能指标标准型单位面积质量，g/m2160耐碱断裂强力（经、纬向），N/50mm普通型1250耐碱断裂强力保留率（经、纬向），%50断裂应变（经、纬向），%5.04）锚固件的性能指标项 目性能指标单个锚栓抗拉承载力标准值，kN0.30单个锚栓对系统传热增加值，W/(m2K)0.004（3）施工机具准备各种施工机械用量明细表施工机械、设备、工具名称单位数量施工机械、设备、工具名称单位数量专用砂浆搅拌机台3墨斗个10电锤把10平口批刀个100切割机把2螺丝刀个8劳动车辆4钢卷尺个50铝合金靠尺根40铁锹把5塑料桶个100铲刀把20大铁板个150剪刀把20美工刀个150滚筒把15砂皮架（带砂皮）把30水平管条44、现场交接准备 （1）开工前完成现场交接手续。现场交接需对原主体工程、预留预埋项目逐一检验复核，填写交接验收记录。现场交接应依“合同包”划分的施工范围分段进行。接管现场后，项目部将对施工范围内的安全、消防、文明施工等各项工作全面负责。 （2）临时水电 临时水电由甲方或总包指定水源、电源。 （3）施工部署 1）为确保工程质量达到合格工程的质量要求。本工程实行两极管理体制，公司成立工程领导小组，现场组织项目经理部。 2）工程领导小组由公司工程部部长出任组长，成员包括工程部、技术部、成本部、采购部的主要管理人员。 3）项目经理部由公司委派一名项目经理，项目经理就任时将携带授权证明。项目经理的管理人员包括质量管理人员、材料管理人员、计划管理人员、安全管理人员和专业工长。 4）工程领导小组是公司在本工程中的领导机构，负责解决工程中的重大问题。指导项目经理部的工作。5）在工程领导小组直接领导下成立现场文明施工检查组，定期对现场管理做出评价。依据现场设计未定等活因素较多，领导小组应及时为现场排忧解难，加强施工组织设计的动态管理。6）项目经理部是公司在本工程中的派出机构，在公司的统一领导下独立运做并向工程领导小组汇报工作。本工程实行项目经理负责制，项目经理是工程的直接负责人，是工程进度表的执行人，是工程质量、安全工作的负责人，是各工种之间配合及对外协作的总协调人，工地各部门的管理人员在项目经理的领导下工作。工地各部门的管理人员在实行对各项管理的同时还要协调好与建设单位、建立单位及各指定分包单位的关系，尊重和落实建设单位、质检部门的建设性意见，并做好工程备忘录。 7）施工管理的主导思想 盛世宝邸项目外墙外保温供应、安装工程是我公司充实、发展、提高和创造社会效益的机遇，也是我公司与上海舜元置业有限公司的首次合作。我公司将全力以赴，依照高、新、严的方针，高标准、高起点，强化管理，发挥质量保证体系作用的基础上，快节奏、高效率，为公司在创辉煌。5、劳动力计划 工程部根据施工计划的安排，综合平衡公司各个在施项目的劳动力，提前弥补劳动力的缺口。要充分重视劳动力的调度，在掌握施工条件和环境要求的基础上，保证施工劳动力的充分，适用。工种人员需求数量放线工种10人涂刷界面剂工种10人搅拌工种6人粘贴挤塑板工种20人安装锚栓10人粘贴网格布、批涂抹面胶浆工种20人l 注：该计划，可根据现场施工具体情况，作出相应调整。（二）专项施工方案一）外墙b(地下室外保温采用50厚挤塑聚苯板）施工具备条件1、外墙外保温施工应满足下列条件：1.1基层墙体以及门窗洞口的施工质量应验收合格，门窗框或辅框应安装完毕。伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应安装完毕。1.2基层墙体应坚实平整，表面应干净，无油污、脱模剂和浮灰等妨碍粘结的附着物，空鼓、疏松部位应剔除。平整度不符合相关标准要求的墙面宜用水泥砂浆找平。找平层应有养护期，并应与基层墙面粘结牢固。1.3在大面积施工前，应在现场采用相同材料、构造做法和工艺制作样板墙或样板间，并经有关各方确认后方可进行施工。1.4施工期间以及完工后24h内，基层及施工环境温度不应低于5；当必须在低于5以下施工时，应采取保证工程质量的有效措施。夏季应避免阳光暴晒，五级以上大风和雨雪天不得施工。二）施工工艺1、施工工艺的流程图材料准备抹面胶浆找平保温板修补找平粘贴保温板（安装锚固件）抹面胶浆找平（装饰件安装）特殊部位处理铺设网格布基层墙体处理弹线并做基底翻包网铺设二道网格布（嵌密封膏）抹面胶浆找平饰面层施工验收抹面材料准备饰面材料准备 2、施工前基层准备及验收2.1基层表面应清洁，无油污、蜡、脱模剂、憎水剂、涂料、风化物、污垢、霜、结冰、泥土等妨碍粘结的材料；2.2基层墙体用1:3水泥砂浆整体找平，保证基面平整度偏差不超过4mm，并按照GB 50210-2001建筑装饰装修工程质量验收规范中关于一般抹灰工程的质量要求进行验收；3、施工步骤3.1弹控制线、挂基准线3.1.1从最高点排通线，每三层做一个节点，做到墙体垂直；3.1.2根据建筑立面设计和外墙外保温技术要求，在墙面弹出窗水平、垂直控制线等；3.1.3在建筑外墙大角（阴阳角）及其它必要处挂垂直基准线，每个楼层适当位置挂水平线以便控制挤塑板的垂直度和平整度。3.2拌制砂浆（粘结剂）3.2.1采用丰慧公司量身定做的专用砂浆搅拌机，把粘接剂的A（胶水）、B（粉料）组分按A：B=3：10（重量比）加料；搅拌时间不少于5min，搅拌必须充分、均匀，稠度适中；3.2.2拌制砂浆的过程中绝不允许掺加水泥、快凝剂、防冻剂、填充料、色料等任何形式的添加剂；3.3涂抹FB粘结剂3.3.1在挤塑板表面上用点框结合法涂抹粘结剂；采用标准锯齿铁板拉条；3.3.2应保证粘结剂在挤塑板表面的有效粘结面积应控制在50%以上。如下图二所示3.3.3为了杜绝产生冷热桥，挤塑板的侧边不得涂抹粘结剂，沾到侧边的砂浆应立即刮除。做到无碰头灰。（见图三）见图（二）见图（三）3.4粘贴挤塑板3.4.1已抹好粘结砂浆的挤塑板由勒脚部位开始，或从每个节点的部位开始自下而 上，挤塑板长边沿水平方向铺设粘贴；3.4.2竖缝应逐行错缝1/2板长或大于等于200mm；3.4.3在墙角处应两侧挤塑板应错茬搭接，并保证墙角垂直度；3.4.4门窗等洞口四角处应采用整块挤塑板切割成型，不得拼接，挤塑板的接缝距洞口四角距离应大于200mm，洞口四边的其它挤塑板宽度也应不小于200mm；如又图所示。 3.4.5均匀施加压力使挤塑板充分粘贴到基层，粘结砂浆压实厚度宜控制在3mm以内；3.4.6随时用2m靠尺和托线板检查平整度和垂直度，不符合要求时立即更正；3.4.7贴好后应立即刮除板缝和板侧面残留的粘结砂浆；3.4.8挤塑板间缝隙应控制在1.5mm以内，接缝处高差应控制在1.5mm以内；3.4.9如果挤塑板接缝宽度超过1.5mm，则用适当宽度的挤塑板条将缝塞满，板条不得粘结。3.6安装锚固件3.6.1粘贴挤塑板24小时后开始安装锚固件，根据本工程需要的挤塑板厚度来选定锚固件的长度为8*100mm，每平米的锚固件个数不少于35个，锚固件有效锚固深度应不小于30mm。3.6.2凡是三块相邻挤塑板接触的“T”型接缝处必须设一个锚固件，根据右图所示的布置方式布设锚固件；在每块挤塑板中间的两个锚固件，（涂料饰面挤塑板中间布置一个锚固件）3.6.3在基层边缘部位的锚固件应加密固定，如转角、洞口、屋顶等，锚固件离边缘距离应不小于100mm，而且这些部位适当增加锚固件数量使靠近边缘一排锚固件的间距控制在300mm以内；3.6.4需要安装固定件的部位先用带有直径8mm钻头的冲击钻在基层墙体（不包括找平层）上钻入深度不小于50mm的孔；3.6.5用手锤把锚固件的胀管打入预先钻好的孔内，保证顶部圆盘与挤塑板齐平；3.6.6用手锤把钢钉打入胀管内，圆盘陷入挤塑板表面1mm。3.7打磨挤塑板不平整接缝处3.7.1如果接缝处平整度偏差超过1.5mm，则用木锉、粗砂纸或砂轮打磨平整；3.7.2抹面层施工前应清除挤塑板表面上任何残留废屑；3.8涂抹底层FB抹面胶浆3.8.1（抹面砂浆施工前需检查XPS板表面界面剂是否满足抹面要求）抹面砂浆的施工在每段施工区域节点内应自上而下，从左到右进行；3.8.2挤塑板表面上用不锈钢抹子抹出23mm厚已拌制好的抹面砂浆；要求将挤塑板充分覆盖。3.8.3每次抹砂浆面积应略大于一块网格布的面积（一般不超过1.2m宽、6m长）；3.8.4已有翻包或加强网的部位底层抹面砂浆厚度宜控制在1.5mm以内。3.9涂抹面层抹面胶浆3.9.1等底层抹面胶浆表干（可碰触）后再抹一道2.03.0mm厚的FB抹面胶浆，抹面胶浆的总厚度应严格控制在7.09.0mm之间；3.9.2面层抹面胶浆应完全覆盖网格布并表面平整度满足瓷砖饰面的相关要求。3.10细部节点及特殊部位处理3.10.1门洞处理由于挤塑板的稳定性相对稍差，所以门洞侧面应用无机复合保温砂浆抹出1cm的厚度，用FB抹面胶浆含网格布转包；保温系统与门框之间设变形缝并用建筑密封膏嵌缝；3.10.2修补孔洞当脚手架拆除后，应及时修补孔洞，对墙体孔洞用相同的基层墙体材料进行填补，并用1：3水泥砂浆抹平。根据孔洞尺寸切割挤塑板并打磨其边缘部分，使之能严密封填于孔洞处，并在挤塑板两面刷界面剂一道。待孔洞水泥砂浆凝固后，将挤塑板背面涂10厚的专用粘结剂，将挤塑板塞入洞中，注意不要在四周边沿涂专用粘结剂。裁剪面积能覆盖整个修补区或大小的网格布，并与周边网格布搭接80。涂抹底层FB抹面胶浆，埋入修补的网格布，待表面不粘手时，再涂面层FB抹面胶浆，厚度应与周边一致。用湿毛刷将新旧表面不平整处整平，并将孔洞边缘刷平。4、施工重点4.1对门窗洞口、勒脚等进行网格布反包。4.2粘贴保温板应自下而上，沿水平方向横向铺贴，每排板应错缝不小于200mm板长，板缝应紧密平齐，在墙面转角处，保温板垂直缝应犬齿交错连接，并保证墙角垂直度。门窗洞口四角部位，根据保温板尺寸由下而上排列，局部门窗洞口部位如不能满足洞口四角整板切割要求，根据实际尺寸进行调整，确保洞口整板切割。4.3上网格布前预先把翻包网及窗洞口部位加强网预先铺好，然后进行大面积由上而下铺设网格布，为了确保面层胶浆平整不印网，待网格布达到强度后再进行二次抹浆。4.4外墙门、窗洞口使用耐碱玻纤网对四个角进行局部加强。（200mm300mm），对于没用做保温施工的分户墙，网格布应转包不小于200mm。4.5锚栓的安装必须在挤塑板粘贴24h后进行，以保证胶粘接充分的发挥出粘接强度，其固定位置和数量应符合设计要求。4.6将配置好的抹面胶浆，用不锈钢抹子均匀刮涂于挤塑板表面（厚度约12mm），趁其未表干，将网格布压入湿的抹面胶浆中，然后用平口批刀将其嵌入抹面胶浆中，等待其稍干可以触碰时，用电锤在网格布表面钻孔，安装膨胀锚栓。直至第一道抗裂砂浆充分干燥完成，开始批涂第二道抗裂砂浆，要求将网格布充分覆盖，抹面胶浆总的厚度控制在79mm，压平，收光，待干。4.7背衬材料采用聚乙烯条填充，并采用密封胶封闭。按本公司常规做法采用抗裂抹面砂浆封填；4.8其他部分主要施工部位节点构造图详见各施工节点示意图。以及高区酒店、娱乐中心、低区酒店、行政会议楼各子项的设计节点详图；（施工时要求严格按照此项目工程设计节能详图以及规范节点要求施工）4.9该方案经过相关单位审批，及现场做样板墙确认，方可进行大面积施工。5、 主要的节点图按设计图纸要求做。三）1、专项的施工方法（2）外墙a（正负0以上外保温干挂石材） 2、干挂石材采用35厚挤塑板，预先安装主龙骨，主龙骨完工，外墙保温填充粘结XPS板材，主龙骨离基层墙体必须50mm间隙，XPS板材穿过主龙骨，确保保温的性能，解决冷桥的难题，保温施工流程。3、 施工工艺 基层墙体处理1、施工工艺的流程图 材料准备粘贴保温板 保温板修补找平 安装锚固件 特殊部位处理 饰面层施工 饰面材料准备 验 收 三、质量、进度保证措施1、对本公司施工项目的工程质量，按照国标25年保质期的要求对公司施工项目进行25年的质量保证承诺。2、提高服务态度全心全意的为业主提供优质服务，并严格把好质量关，以高标准保证为业主提供优质产品/服务。在各项工作中，认真按建设方、总包方、监理方的程序文件要求组织施工，大力加强质量检查和监督力度。3、本公司在工程中建立以项目经理为核心的质量管理体系，下设项目专职技术人员实行严格的质量管理，开展从原材料取样开始，直至竣工交付业主使用为止的全过程质量管理，通过大力加强质量管理和质量监督工作，使三级检查制度及各项技术管理措施切实有效地得到执行。4、由优秀项目经理组织管理。安排工作踏实、办事认真，技术素质高的施工管理人员和队伍进场施工。并由项目经理组织项目工程师、施工员、技术员、质量员、安全员等专业管理人员，认真学习和熟悉图纸，掌握设计意图，仔细认真地搞好图纸自审和会审工作。以严格地态度按设计规范和方案精心地组织施工。5、严格把好进场材料质量关，切实做到优质和合格的材料供应现场，同时严格按规范要求做好材料的二次验收和复验工作，以保证任何不合格材料不得使用在工程中。6、认真做好技术复核和隐蔽检查验收等技术工作，严格实行班组自检，项目组复检，监理、总包验收的三级检查制度，特别是隐蔽工程未经监理、总包同意、不得擅自进行下道工序。7、及时做好保温分项工程的资料管理工作，建立完整的文件管理体系，给业主（监理）提供真实有效的符合规范的资料。8、认真做好产品的保护工作，慎防撞击破坏和尽量减少产品受到损坏和污染，并加强对产品的维护修复，确保最终以优良产品交付给业主使用。 9、根据合同工期和总包施工进度总体计划，合理编制进度进化，项目部每周六下午按时召开项目例会，解决施工中存在的问题及检查本周完成情况，对没有完成的必须分析原因并落实补救措施，达到计划目标。并及时把进度完成情况上报业主、总包、监理等单位。并根据现场实际进度做出切实有效的施工计划调整措施，确保总体进度计划的严格执行。工程质量管理目标网络图质量控制点1. 确定质量控制点2. 跟踪管理3. 分析改进质量责任制1. 加强内部管理2. 落实岗位责任3. 按工序交底4. 按工序质量验收 质量目标1. 保证材料优质2. 保证每道工序合格率3. 保证竣工验收优良检查制度1. 加强质检、专检2. 落实整改措施3. 落实奖罚制度工作质量制度1. 设置岗位专人控制2. 跟踪管理四、安全文明施工措施1、施工现场和临时设施需确保防火通道畅通。施工现场必须按照防火规范布置相应防火设备。任何有明火的地方，都应配备必要的灭火设备。2、工地配备专业电工，任何配电装置、用电设备的使用必须由专业电工执行，而且必须与易燃易爆物品隔离或采取可靠的安全防护措施。3、焊接工作（包括气焊、电焊等各种焊接）不准在易燃爆物品堆放场附近进行。4、施工工地的易燃易爆物品，必须安排专门存放仓库，并指派专人管理。5、不允许在施工工地上倾倒和燃烧垃圾，保持良好的环境。6、施工现场的一切设施，都应满足有关部门制定的消防安全标准。7、施工现场配备的一切消防设备必须安全可靠，配备位置必须存放、拿取便捷可靠。8、根据我国现行的建筑工程安全操作规程，以及国家对各工种的具体要求，制订相应的安全操作规程。9、指派专职安全监督管理人员，跟班巡视监督作业。10、对于重点危险部位，一方面设有明显标志，以引起从上到下所有人员的高度重视，一方面设专职安全员定点跟班监控作业。11、认真规划、管理施工现场，保持各种通道畅通，使施工现场有条不紊，高速运转。12、加强安全生产知识教育，遵守施工操作规范，定期进行安全大检查，堵塞漏洞，防患于未然。13、搞好各种临时设施的安全保护，确保职工衣、食、住、行的卫生条件良好。14、遵守施工现场的管理条例，遵守当地人民政府颁发的一切有关安全的条例条款，杜绝一切违法现象。五、施工验收1、材料验收1.1进入现场的各种材料的品种与技术性能应符合设计和产品质量要求。所有材料进入现场后，及时报总包、监理验收，并作好材料报审及现场抽样工作。1.2工程现场采用的挤塑板和粘结剂等，进场时应对其下列性能进行复检，复检应为见证取样送检。保温板材与基层的粘结强度应交现场进行抗折试验。1.2.1挤塑板的导热系数、密度、抗压强度或压缩强度、燃烧性能、尺寸稳定性能；1.2.2粘结剂的粘结强度；1.2.3网格布的力学性能、抗腐蚀性能、断裂强力、断裂应变、耐碱断裂强力、耐碱断裂强力保留率；抹面砂浆（抗裂砂浆）：原强度和浸水拉伸粘结强度压折比。锚固件：现场抗折强度，应写明检测批数。1.3检验方法：随即抽样送检，核查复检报告。1.4检查数量：参照上海市住宅建筑节能工程施工质量验收规范DBJ08-113-2005。建筑节能工程施工质量验收规范GB50411-2007。2、施工过程中隐蔽工程验收2.1挤塑板的厚度应符合设计要求。2.1.1检验方法：游标卡尺检验。2.2挤塑板必须与基层墙面的粘结强度和粘结方式应符合设计要求。 2.2.1检验方法：现场拉拔试验。2.3每块挤塑板与基层面的有效粘结面积应在4050%。 2.3.1检查数量：按楼层每20m长抽查一处，每处不少于3处，每处检查不少于2块。 2.3.2检验方法：尺量检查取其平均值。2.3.3检验应在粘结砂浆凝结前进行。2.4挤塑板的安装允许偏差应符合DBJ08-113-2005的规定。项目允许偏差（mm）检验方法表面平整度3用2m靠尺和塞尺检查立面垂直度3用2m垂直检查尺检查阴阳角方正度2 用直角检验尺检查接缝高低差1.5 用钢直尺和塞尺检查接缝宽度 1.5用钢直尺检查2.5锚固件的数量、位置、锚固深度和拉拔力应符合设计要求。 2.5.1检验方法：观察、退出自功丝观察检查、现场拉拔试验。2.6网格布应横向铺设，压帖密实，不能有空鼓、皱褶、翘边、外露等现象，水平、垂直方向搭接均不小于65mm。加强网布只需做对接处理。 2.6.1检查数量：按楼层每20m长抽查一处，每处3m延长线，但每层不少于3处。 2.6.2检验方法：观察及尺量检查。 3、保温层完工验收标准3.1检验批的划分3.1.1采用相同材料、工艺和施工做法的墙面，每5001000m2面积划分为一个检验批，不足500m2也为一个检验批。3.1.2检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理（建设）单位共同商定。3.2保温层完工验收标准3.2.1护面层不得有平整度、垂直度达到中级抹灰要求，且不得有露网现象。3.2.2检查外墙外保温系统表面平整度、立面垂直度、阴阳角方正和垂直度、伸缩缝（装饰线）平直度等均符合现行的建筑装饰装修工程质量验收规范的相关要求。项目允许偏差（mm）检验方法表面平整度4 用2m靠尺和塞尺检查立面垂直度4用垂直仪测定阴阳角方正度4 用方尺检查阴阳角垂直度4 直角尺3.2.3其它关于施工质量及验收事项参见建筑节能工程施工质量验收规范DBJ08-113-2005。石嘴山市丰本（集团）发展有限公司上海分公司2010.10精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 石嘴山市丰本（集团）发展有限公司上海分公司
