广州亚运城运动员村2区工程屋面集热钢梁安装方案

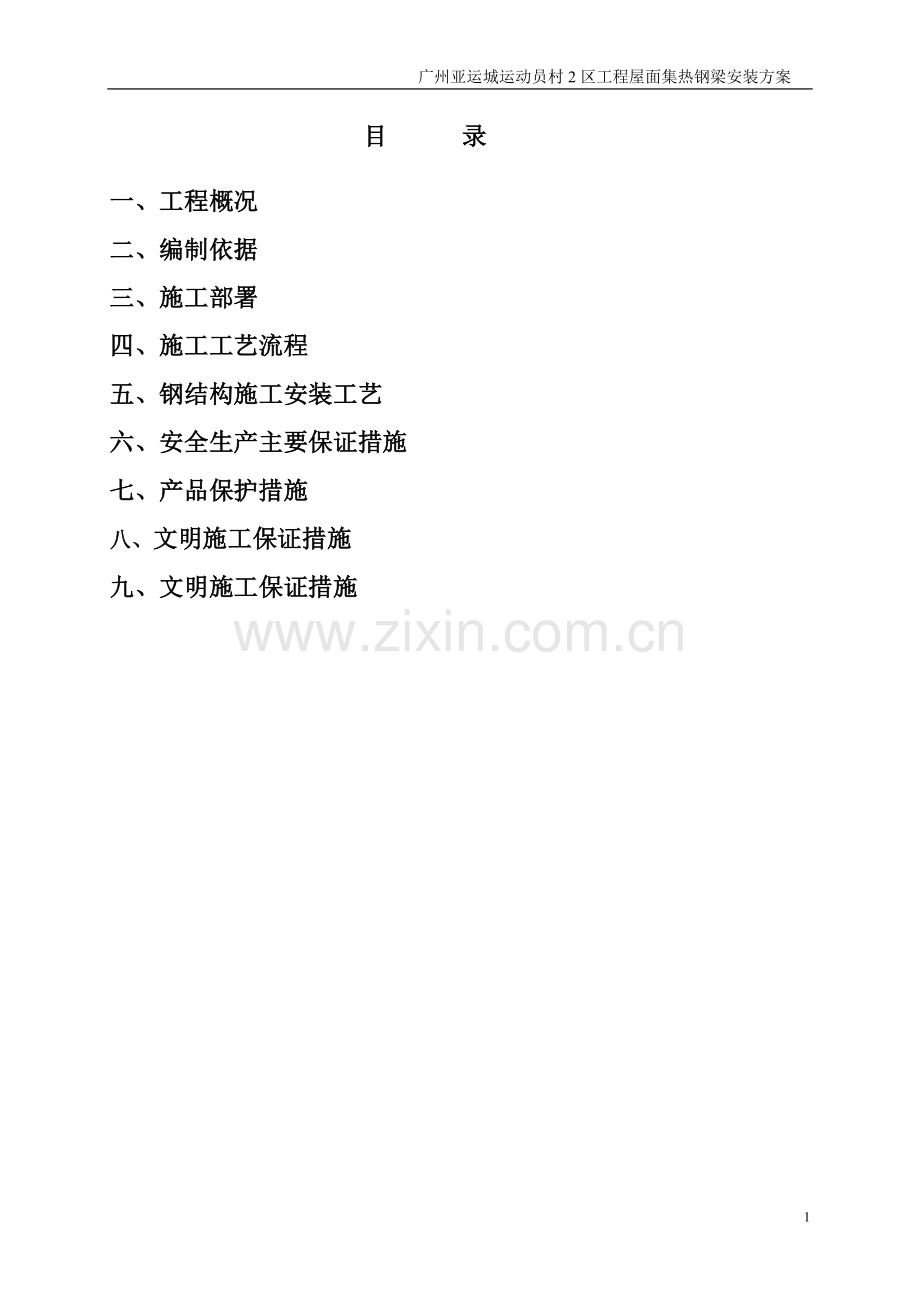

目 录
一、工程概况
二、编制依据
三、施工部署
四、施工工艺流程
五、钢结构施工安装工艺
六、安全生产主要保证措施
七、产品保护措施
八、文明施工保证措施
九、文明施工保证措施

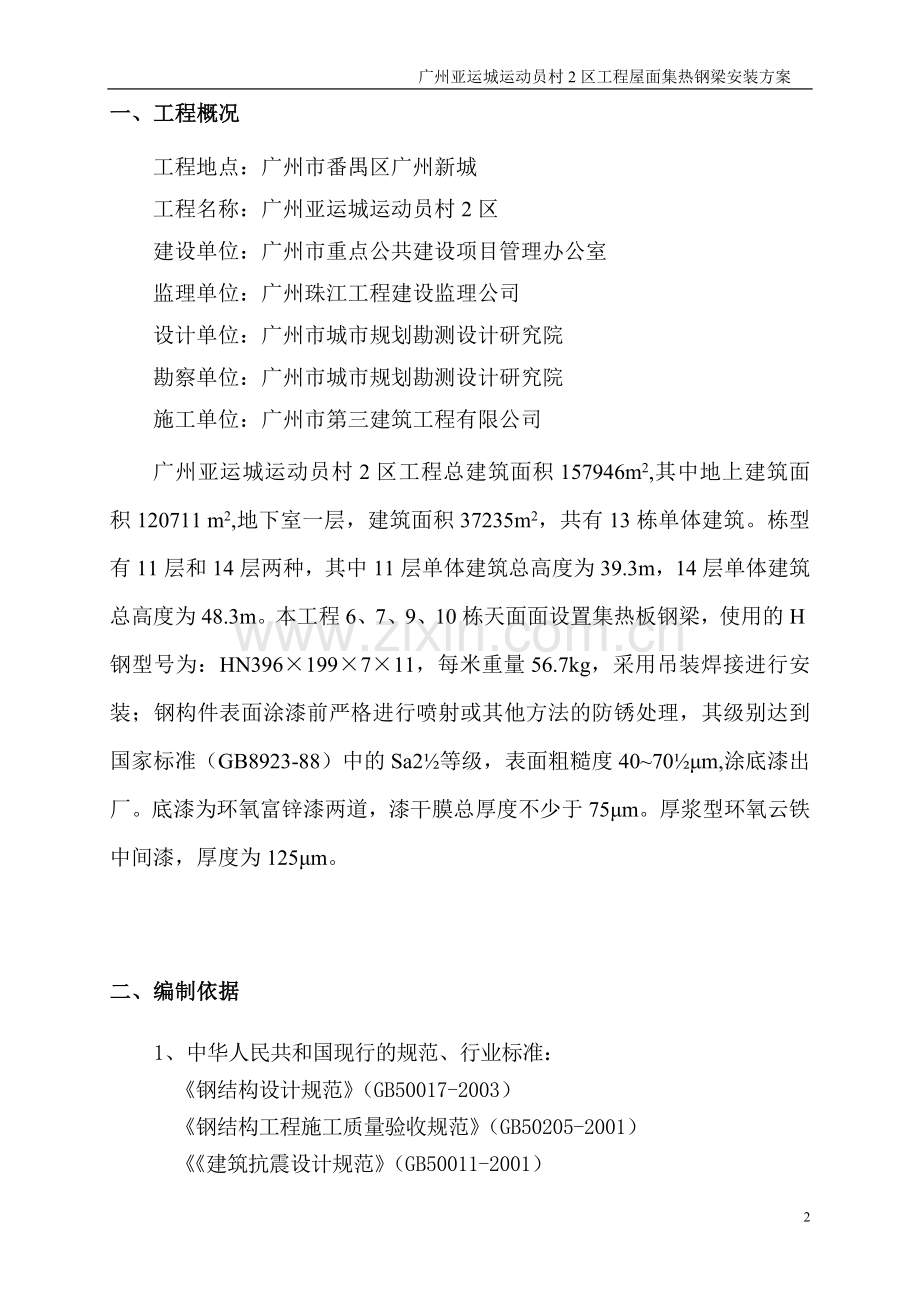

一、工程概况
工程地点：广州市番禺区广州新城
工程名称：广州亚运城运动员村2区
建设单位：广州市重点公共建设项目管理办公室
监理单位：广州珠江工程建设监理公司
设计单位：广州市城市规划勘测设计研究院
勘察单位：广州市城市规划勘测设计研究院
施工单位：广州市第三建筑工程有限公司
广州亚运城运动员村2区工程总建筑面积157946m2,其中地上建筑面积120711 m2,地下室一层，建筑面积37235m2，共有13栋单体建筑。栋型有11层和14层两种，其中11层单体建筑总高度为39.3m，14层单体建筑总高度为48.3m。本工程6、7、9、10栋天面面设置集热板钢梁，使用的H钢型号为：HN396×199×7×11，每米重量56.7kg，采用吊装焊接进行安装；钢构件表面涂漆前严格进行喷射或其他方法的防锈处理，其级别达到国家标准（GB8923-88）中的Sa2½等级，表面粗糙度40~70½μm,涂底漆出厂。底漆为环氧富锌漆两道，漆干膜总厚度不少于75μm。厚浆型环氧云铁中间漆，厚度为125μm。

二、编制依据
1、 中华人民共和国现行的规范、行业标准：
《钢结构设计规范》（GB50017-2003）
《钢结构工程施工质量验收规范》（GB50205-2001）
《《建筑抗震设计规范》（GB50011-2001）
《建筑钢结构焊接技术规范》（JGJ81-2002）
《气焊、手工电弧焊及气体保护焊缝坡口的基本型号与尺寸》（GB985）
《焊缝符号表示法》（GB324）
《钢制压力容器焊接工艺评定》（JB4708）
《钢焊缝手工超声波擦伤方法与探伤结果级法》（GB11345）
《钢深化焊对接接头射线照相和质量分级》（GB3323）
《焊接接头机械性能试验取样法》（GB2649）
2、 广州亚运城运动员村2区6、7、9、10栋屋面钢结构工程施工图纸。

三、施工部署
1、钢结构起吊
本工程钢结构使用的H钢型号为：HN396×199×7×11，每米重量56.7kg，根据施工图纸计算最重结构约重600kg。拟采用现场塔吊进行垂直运输，具体塔吊分配见下表
施工栋号
使用塔吊号
使用塔吊型号
塔吊最末端起重重量
6栋
3#机
五羊QTZ100
1.2t
7栋
8#机
五羊QTZ100
1.2t
9栋
5#机
五羊QTZ63B
1t
10栋
6#机
五羊QTZ63B
1t
钢结构天面拼装采用5T手动葫芦和龙式架。
2、钢梁布置图分析研究；
3、勘查现场，结合图纸进行分析，确定预埋件方案；
4、原材料采购，按图纸除锈等级进行喷射处理；
5、喷射处理后立即进行清洁及防锈油漆处理；
6、根据实际情况，配合现场进度确定钢梁标高进行预埋件安装及连接螺杆定位；
7、钢梁安装前要确保施工平台安全稳固；
8、确保各方面安全，进行施工时先将H钢按所需的长度切割，然后固定在事先安装好的预埋件上面；
9、根据下单制作图示的技术参数，按图示进行组装，H钢纵、横连接时要按图纸所规定的要求先倒倾45°进行焊接。在焊接过程中不准有夹缝现象，焊接要达到JGJ 81-2002; 建筑钢结构焊接技术规程的技术要求；
10、整个钢梁焊接完毕时要作一次彻底的验收、然后再做焊接位的防锈处理；
11、在每做一次油漆之前先将工件清理干净，之后再喷油漆才能保障油漆之间的粘结力。
12、钢构件表面涂漆前均应严格进行喷射或其他方法的防锈处理，其级别达到国家标准 （GB8923-88）中的Sa21/2等级，表面粗糙度40～70μm；涂底漆出厂。底漆为环氧富锌漆两道，漆干膜总厚度不少于75μm。厚浆型环氧云铁中间漆，厚度为125μm，涂室内厚型防火涂料；做防火涂料的部位不可涂面漆。
13、焊接使用材料：焊条；
规格：422、E43；
工具：380V焊机、焊线、焊钳、锤子、平眼镜、面罩、手套。

使用机械一览表
序号
机械或设备
名 称
型号规格
数量
额定功率（KW）
生产能力
1
塔吊
QTZ100
QTZ63B
4
38
35
最末端起重重量为1.2t和1t
2
切割机
CG-30
2
4
可切割160mm厚钢板
4
滑轮
H8X2
H8X1
H5X1
2
10
10

5
V380焊机
CL-500
6
15

7
吊装绳
φ18*6
φ16*6
φ12*20

6
3
12

8
经纬仪

2

9
水准仪

2

10
测距义

2

11
手动葫芦
5t
8

四、施工工艺流程图

五、钢结构施工安装工艺
定位
根据实际情况，配合现场进度确定钢梁标高进行预埋件安装及连接螺杆定位；
钢梁吊装
A、H钢型号为：396×199×7×11，每米重量56.7kg；安装时所用的长度有四条为12米；
B、H钢运输到工地后，先用塔吊吊上天面堆放；施工时，用龙门架及5吨的链的进行吊装；吊起高度为4.8米；
C、钢梁吊装时采用两点对称绑扎起吊就位安装。为了防止钢梁起吊后在空中摆动以及便于吊装就位，需要在钢梁的两端各设置一根长约15的麻绳，用于人工牵拉。在工件摆放的位置上加焊铁板，待工件吊到定位板时，可随意调整其前后及高低平行；钢梁起吊后距柱基准面100MM时徐徐慢就位，待钢梁吊装就位后进行对接调整校正，然后固定连接。
D、龙门架用14#槽钢焊接而成，焊缝加焊要达到国家验收标准。

焊接施工
1、 定位焊
① 装配精度、质量符合图纸和技术规范的要求才允许定位焊；
② 定位焊完毕后，须将焊渣除去并确认焊缝表面没有裂痕；
③ 发现有裂痕时，分析产生原因并采取适当措施后才在其附近重新定位焊，并将产生裂纹的装配定位焊缝剔除；
2、 焊接环境
① 原则上焊接应在施工现场环境中进行；
② 对于在施工现场的焊接环境，规定必须要满足以下条件：钢板表面温度≥0℃、相对湿度≤80%、风速≤10m（手工电弧焊）；
3、 对焊工的要求
① 施焊时应严格控制焊接线能量（≤50KJ/cm）和最高层间温度（≤300℃）；
② 焊工应按照焊接工艺规程中所指定的焊接参数、施焊方向、焊接顺序等进行施焊；
③ 焊接前应将接缝表面的铁锈、水分、油污、灰尘、氧化皮、割渣等清理干净；
④ 不允许任意在工件表面引弧损伤母材，必须在其它钢板或在焊缝中进行；
⑤ 施焊应注意焊道的起点、终点；
⑥ 在施焊材的角焊缝时必须要绕过端部进行包角焊；
⑦ 焊后要进行自检、互检，并作好焊接施工记录；
4、 焊缝表面质量
① 未注明焊脚高度的角焊缝的焊脚尺寸为：K=6mm或等于较薄板板厚；
② 焊缝要与母材表面匀顺过渡，同一焊缝的焊脚高度要均匀一致；
③ 焊缝表面不准有电弧击伤、裂纹、超标气孔及凹坑；
④ 焊缝的表面凹凸，长度范围内的高度差应在1mm以下；

六、工程质量保证措施
（一）钢结构安装工艺及质量控制程序：
1、安装前检查钢结构构件的质量。
2、防止钢构件在堆放和吊装过程中的变形，如不慎发生钢构件变形（挠曲、脱焊和扭曲）应矫正至符合规定后再进行安装，涂层脱落应矫正和修补。
3、提供定位轴线和基础的标高，地脚螺栓和基础的混凝土块强度均应严格把关。
4、板与柱底面和基础接触紧贴平稳，焊接牢固。
5、钢结构工程安装
①超出规定的偏差，在吊装之前应设法消除，构件制作允许偏差应符合规范要求。
②准备好所需的吊具、吊索、钢丝绳、电焊机及劳保用品，为调整构件的标高准备好各种规格的铁垫片、钢楔。
6、 钢柱外形尺寸允许偏差为：
① 钢柱高度允许偏差±3.0mm。
② 两端最外侧距离允许偏差±2.0mm
③ 柱底平面到支承面的距离偏差±2.0mm
④ 柱身弯曲矢高偏差H/1500且小于5.0mm，一节柱的柱身扭曲偏差H/250且小于5.0mm
4．钢结构的吊装
（二）钢梁的吊装：
① 钢梁吊装采用单榀吊装，吊点采用四点绑扎，绑扎点应用软材料垫至其中以防钢构件受损。起吊时先将构件吊离地面50cm左右，使构件中心对准安装位置中心，然后徐徐升钩，将构件吊至支座以上，再用溜绳旋转构件使其对准支座，以使落钩就位，落钩时应缓慢进行，并在构件刚接触支座时即刹车对准预留螺栓孔，并将螺栓穿入孔内，初拧作临时固定，同时进行垂直度校正和最后固定，构件垂直度用挂线锤构架主梁经校正后，即可安装次梁并终拧螺栓作最后固定。钢梁安装允许误差：
序号
项目
标准
1
梁两端顶面高差
L/100且≤10mm
2
主梁与梁面高差
±2.0mm
3
跨中垂直度
H/500
4
挠曲（侧向）
L/1000且10mm

C钢结构施工质量标准：
严格按照钢结构工程施工质量验收规范（GB50205-2001）的要求组织施工。
5．钢结构防腐技术：
钢构件防腐应充分考虑到该建筑的防腐要求。
A钢构件面防锈漆的涂装
（1）施工准备：
在涂装前，先检查钢材表面处理是否达到防锈钢等级的要求，是否仍有返锈或重新污染的现象，否则应重新处理，同时除锈后要求在12小时以内即喷底漆。对于还需涂装和禁止涂漆部位，应事先用胶纸带遮盖起来以免涂上漆。涂料开桶前应验证品名、规格、颜色等，是否超过贮存期，否则应复验合格后方可使用；开桶前应进行搅拌，观察有无结块，否则不可使用；搅拌后应测定其粘度，并用配套的稀释剂调整粘度到施工要求规定的范围内，夏天应取规定的下限，冬天则取上限。
（3）施工方法与质量检验：
本防腐系统涂料以手工为主，涂料后应依据设计规定和施工规程进行检查，且应对各项工序逐项检查，哪一道不合格哪一道就应及时修补，最后检查涂层总厚度和外观至合格为止。
B钢构件的防锈漆施工及贮存
（1）钢构件运至施工现场后应保持构件表面清洁，对底漆有磨损的地方应予以修补。本涂料可按一般危险品规定运输，应贮存在通风的室内。
（2）施工方法可采用高压无气喷涂和普通喷涂，也可刷涂或几种方法结合施工。根据涂层厚度，钢结构型材选择适宜的涂装方法。
（3）防锈漆应分二次涂装，钢构件除锈后，先刷二道环氧红丹防锈底漆，现场安装完后再刷二道面漆。
（4）施工完后，工具等用专用稀释剂清洗干净。

七、 安全生产主要保证措施
1、 安全管理措施
① 按照本工程特点制定安全生产保证体系责任制，明确各级人员的安全责任，并在生产过程中落实“分级管理，分级负责”的安全生产责任制，遵循"预防为主，综合考虑"的原则，从开始施工就人力、物力综合加以考虑，着眼于事前控制，防患于未然，设专门机构和人员负责抓安全工作，相应地设置安全设备和必备的安全设施。
② 将安全管理贯穿于项目施工全过程的原则，事前做好充分的调查研究，针对施工中可能出现的安全问题，加以认真分析，制定施工方案，及时采取措施。
③ 贯彻"全员管理，安全第一"的原则，整个安全管理中，使全体员工树立安全第一思想，生产必须安全，安全为了生产，在整个安全管理中，使全体参与施工的人员共同努力确保安全施工。
④ 完善安全检查制度，坚持领导安全值日制，在安排施工进度的同时，要安排安全生产并认真检查安全生产的落实情况，施工班组要坚持班前会，并认真做好安全日记，工地专职安检员要坚持对现场施工进行安全检查，对存在不安全隐患等情况要提出整改措施，并督促落实。
⑤ 坚持安全技术交底制度。
工程开工前,工程技术负责人应将工程概况、施工方法、安全技术措施等情况向全体职工进行详细交底。班组长每天对工人进行施工要求、作业环境的安全交底。
⑥ 建立安全施工岗位责任制，施工作业前必须制定施工方案并完善审批手续，严格按方案实施。无方案者，一律按冒险施工论处。
⑦ 施工人员在施工过程中个人的安全防护措施。
a、 施工人员应加强劳动纪律、施工中精力要集中，不得在施工现场打闹、开玩笑及随地乱抛工作物。
b、 进入施工现场人员一律配戴安全帽，高空作业一律配带安全带，脚手架、跳板必须搭设牢固，打磨、气焊要配戴防护镜。
c、 正确使用劳保用品，施工现场不得穿拖鞋、高跟鞋、裙子等，高空作业人员必须穿软底鞋登胶鞋。
d、 参加钢结构安装的全体人员，都要熟悉并严格执行本工种的安全操作规程。按照钢结构安装工艺的要求，精心操作。
e、 钢结构安装之前，应对全体安装人员进行详细的安全交底，参加安装的人员要明确分工，利用班前会，小结会并结合现场具体情况，提出保证安全施工的要求。
f、 参加安装的各专业工种，必须服从统一指挥，技术负责人在发现违章作业时，要及时劝阻，对不听劝阻继续违章操作者，要及时给予处理并停止其工作。
⑧ 工程机具使用防护措施。
a、 机具在使用前必须经过检查，确认安全可靠，合格后方能使用，对较大构件的吊装工作，应对吊具、吊索、工机具进行必须的负荷实验，进行试吊确认安全可靠进行吊装。
b、 电动设备用电应符合国家和当地有关安全用电规定，在施工前应检查确定。凡使用手持式移动电动工具，电器设备及临时照明用具时，都应检查其绝缘性能，采取防雨措施，必须安装自保式漏电保护器。
c、 特种作业人员须持证上岗、专人专机，遵守电工安全操作规程。
⑨ 高空作业安全防护
a、 所有高空操作人员均应配备防滑鞋、工具袋、安全带、安全帽，并应正确使用。
b、 人车过往通道，对人或物构成威胁的地方，应搭防护棚，确保人、物安全，高空作业严禁投掷物料。进入高空或其它作业面时，应排除作业面的不安全因素后方可作业。
⑩ 起重吊装作业安全防护。
a、 起重吊装作业应严格按吊装方案和起重吊装操作规程执行，各种吊装机具要做好经常性的检查、维护、保养工作，吊装之前要进行必要的负荷试验。
b、 吊装前查清吊装物重量，选好吊点，严禁超负荷起吊。由于起重吊机由我方自己控制，吊机配合需进行实际练习。
c、 吊装工作应设专人指挥，统一指挥信号，工作中必须坚守岗位，思想集中，听从指挥，严禁玩勿职守。
d、 起吊时重物下面不得过人和站人，无关人员严禁进入吊装现场，吊装时应设有警界线，并有专人负责。
用电、防火要求。
a、 临时用电统一规划，统一架设，用电设备应有三级保护。
b、 驻场电工必须时常检查工地用电情况，发现问题及时处理。
c、 加强现场用电管理，严格执行“施工现场临时用电安全技术规范”。机电设备用电装漏电开关及总开关，做到三级保护。
d、 做好防火措施，配备足够的恶灭火器材，落关防火责任人及义务消防组织。现场气割、电焊要专人管理，并设专用消防用具。
2、 施工现场保卫措施。
①加强现场保卫工作，防止设备工具丢失和损坏。
②模范遵守国家和地方治安、交通法规，尊重当地风族习惯，与甲方现场代表人友善交往，有矛盾时必须以理服人，不得动武、骂人等不文明行为，防止各种不必要的事端发生。
会同甲方安全事务部门，采取有力措施，制定切实可靠的各种安全保卫制度，以确保施工安全。

八、产品保护措施
产品的保护工作关系到最终的工程质量，为此在施工之前、过程中及完毕后均应采取适当的保护措施。
1. 施工前的保护措施
1.1.凡运输到达现场的构件必须有出厂合格证或产品质量保护书，以便保证产品质量。在此应强调，对于运输过程也应采取措施，将构件各支点抄实，以防因震动而使产品变形。
1.2.对于小型易于保存的产品应及时入库，并应离地搁置存放。同时也应做到各类产品分门别类保存。
2. 施工过程中的保护措施
2.1.各吊装点使用护角器吊装，严禁使用钢丝绳直接捆扎在构件上。
2.2.各节点在补漆前应去除锈迹后方可进行。
2.3.在焊接过程中应使用托盘，防止火星飞溅损伤拉索。在屋盖未封闭之前，应将拉索使用彩条布包裹，防止雨水锈蚀。
3. 施工后的保护措施
3.1.施工后的产品也应加以严格的保护，这是指在验收之前确保产品不被破坏，因此须密切注视与其它参建单位在施工中的协调并督促相关单位应注意保护。
3.2.验收之前应加强现场巡视，以防止产品损坏。若有发生，应即时采取措施加以补救直至达到质量标准为止。

九、 文明施工保证措施
文明施工的程度直接影响我公司形象，我们将在本工程的施工中树立良好形象，并充分协调好各方面的关系，为建好本工程予以人力、物力、财力支持。
1、文明施工目标
我公司将严格按照广州市施工现场标准化管理规定的内容及相关文件进行布置及管理，并提出文明施工目标为：争创标准化文明施工样板工地。
2、文明施工，环保措施
由于文明施工环保内容很多，又有许多与安全生产有密切的联系，故如有与安全生产的内容重复的，将同样列出，并作为重点强调的内容加以重视。设置环保宣传标牌、人人树立环保意识。
