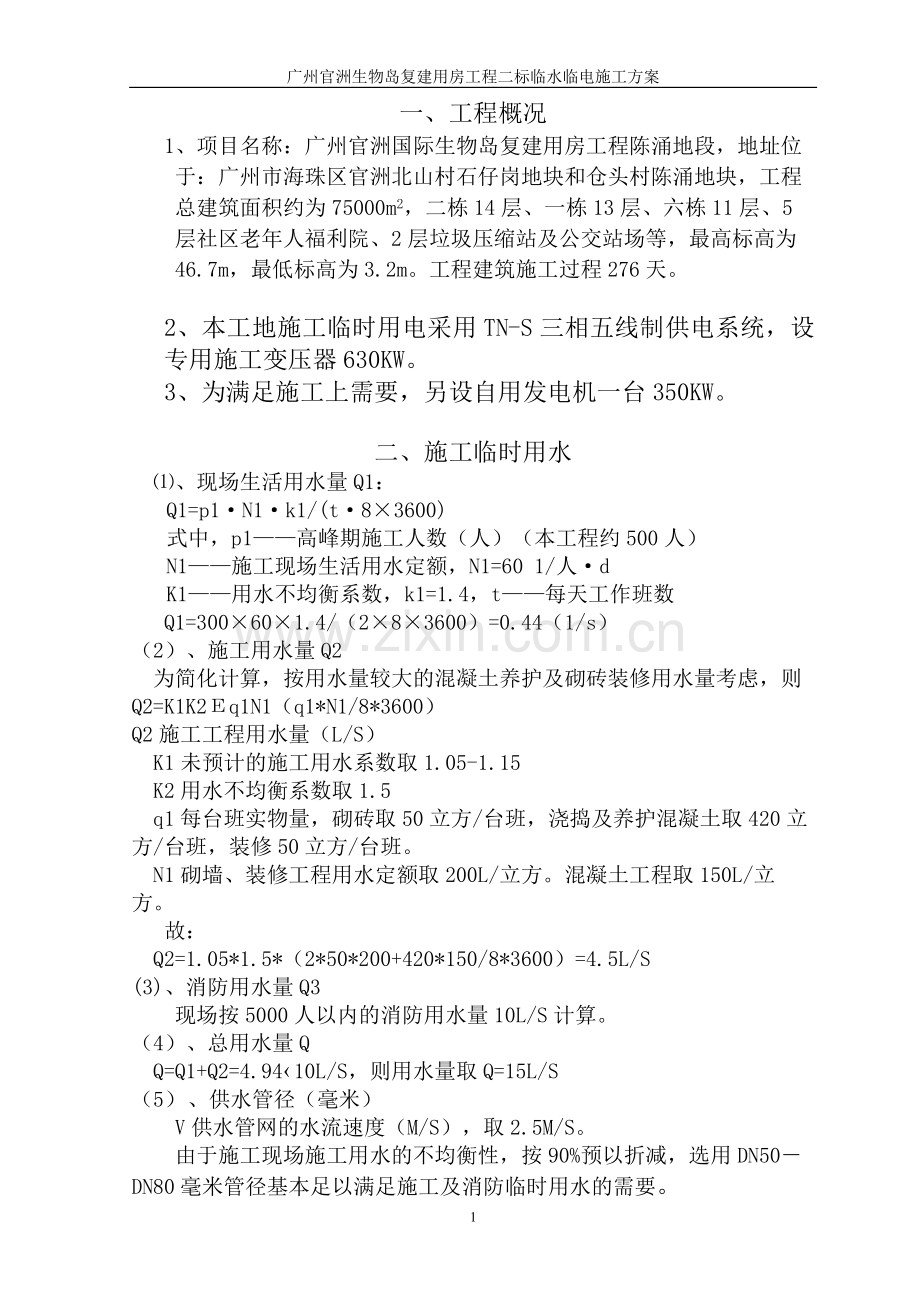

广州官洲生物岛复建用房工程二标临水临电施工方案
一、工程概况
1、项目名称：广州官洲国际生物岛复建用房工程陈涌地段，地址位于：广州市海珠区官洲北山村石仔岗地块和仓头村陈涌地块，工程总建筑面积约为75000m2，二栋14层、一栋13层、六栋11层、5层社区老年人福利院、2层垃圾压缩站及公交站场等，最高标高为46.7m，最低标高为3.2m。工程建筑施工过程276天。

2、本工地施工临时用电采用TN-S三相五线制供电系统，设专用施工变压器630KW。
3、为满足施工上需要，另设自用发电机一台350KW。

二、施工临时用水
⑴、现场生活用水量Q1：
Q1=p1·N1·k1/(t·8×3600)
式中，p1——高峰期施工人数（人）（本工程约500人）
N1——施工现场生活用水定额，N1=60 1/人·d
K1——用水不均衡系数，k1=1.4，t——每天工作班数
Q1=300×60×1.4/（2×8×3600）=0.44（1/s）
（2）、施工用水量Q2
为简化计算，按用水量较大的混凝土养护及砌砖装修用水量考虑，则Q2=K1K2Εq1N1（q1*N1/8*3600）
Q2施工工程用水量（L/S）
K1未预计的施工用水系数取1.05-1.15
K2用水不均衡系数取1.5
q1每台班实物量，砌砖取50立方/台班，浇捣及养护混凝土取420立方/台班，装修50立方/台班。
N1砌墙、装修工程用水定额取200L/立方。混凝土工程取150L/立方。
故：
Q2=1.05*1.5*（2*50*200+420*150/8*3600）=4.5L/S
(3)、消防用水量Q3
现场按5000人以内的消防用水量10L/S计算。
（4）、总用水量Q
Q=Q1+Q2=4.94‹10L/S，则用水量取Q=15L/S
（5） 、供水管径（毫米）
V供水管网的水流速度（M/S），取2.5M/S。
由于施工现场施工用水的不均衡性，按90%预以折减，选用DN50－DN80毫米管径基本足以满足施工及消防临时用水的需要。
（6） 、水源的提供
由业主提供的市政供水管为DN100管，足可以满足施工用水的需要。
（7） 、用水措施
1）、各用水的水龙头或开关在用水完毕后，要及时关闭。
2）、用水系统有专人负责维护。
3）、各用水设备由专用的闸阀。
4）、各用水设备在用水时有专人负责看管。
5）、各施工班组对各自的用水进行负责。
6）、节约用水，严禁浪费。
7）、在各层楼面的预留孔位，用砂浆在孔位进行围护挡水，并对水进行有组织的排放。
8）、砂浆搅拌站排出的废水，冲洗砼泵管的废水等均倒流至市政排水管井系统。
9）、生活废水直接排入城市下水道，厕所污水经化粪池处理后排入城市污水管道。
10）、为了保证三层以上的施工用水和消防用水水压，在通往高层的水管增加水泵房，安装自动增压水泵。

三、主要施工机具设备明细表：
序号

设备名称

型号
台数/单台容量
总容量
N/Kw
（电动机）
N/KVA
（焊机或照明）
Kw
KVA
1
砼泵

2/75

150

2
塔吊

3/50

150

3
高速卷扬机

10/22

220

4
电焊机

6/17

102
5
钢筋拉直机

2/5.5

11

6
钢筋切割机

2/5.5

11

7
钢筋弯曲机

2/6

12

8
锯木机

4/3

12

9
砂浆机

6/3

18

10
加压水泵

2/18.5

37

11
施工照明

100

100
估 计∑Pe：823KW

四、临时用电施工组织设计说明及负荷计算
1、总电力负荷计算
Pjs=Kx·∑Pe= 0.42 × 823 = 345.66 kW
Sjs=1.25Pjs= 1.25 × 345.66 = 432.075 kVA
Kx= 0.42 ，取值说明
式中：
Pjs-----总的有功功率
Sjs-----总干线（整个施工现场）的电力计算负荷
Kx-----需要系数，根据总装容量计算值选取
Pe -----电动机额定功率

2、自备发电机容量选择：
Pe≥0.8×Sjs=0.8× 432.075 = 346 KW
故可选择其容量不小于 346 KW的发电机组。

3、总干线的总开关、漏电开关、总熔体、导线截面积的选择：
①、总干线负荷计算电流 Ijs =1.52×Sjs = 657 (A)
②、总刀闸开关额定电流 IH ≥1.3×Ijs = 853.78 (A) ,故选用 HR5—860开关为总刀闸开关。
③、查表选用 DZ20L—700/4 作分总漏电保护器，其额定电流为 700
（A）,脱扣器额定电流 700 (A)，额定漏电动作电流 350 （mA）,额定动作时间 0.2 （S）。（两个）
④、总熔体的额定电流Ier
Ier =Ijs +2.4×P1max = 657 +2.4× 75 = 837 （A）,
Ier＜IH
式中
P1max-----供电线路中最大的一台电动机的额定功率(kW)
Ijs--------总干线负荷计算电流
⑤、总干线截面积选择：
根据Ijs查表选用 240 mm2 铜线为相线，选用 120 mm2 铜线为工作零线和专用接地保护干线，线路导体规格为BVV----(3× 240 +2×
120 )。
查得该导体长期允许的载流量IL＞Ijs。
若采用电缆供电，其规格 3×240+2×120 mm2。
4、分干线导线截面积选择参照总干线方法选取。本工程临时用电分 2
路线路供电。有关资料如下表：

各线路选用的电器装置及参数表
线路 编号L
闸刀开关
熔体额定电流 Ier
线路导体
规格
BVV
二级漏电保护器
型号
额定电流（A）
型号
额定电流Iz(A)
动作电流（Ma）
L1
HR5-860
860
800
3×95+2×50
DZ20L-400/4
400
200
L2

3×95+2×50
DZ20L—400/4
400
200
L119

YZA
3×6+2×4
DZ10L—100/4
100
75
5、用电机具的操作开关所串接的漏电开关为第三级漏电保护，其动作电流为用电负荷容量在30A以上为机具额定电流的1/1000倍，30A以下小型固定机具为30mA，动作时间为0.1秒，手持电动工具和移动机具动作电流为30mA，动作时间为0.1秒。
6、自备发电机和低压配电房设置在施工现场的变压器附近，发电机底座高出地面60mm，并保证接地性能良好。

五、安全、防火和触电急救措施

项目经理：黄德明

电工：沈艳
安全员：李国城

泥工班：
郑亚五

架子班：
晏祖瑜

木工班：
姚良明

钢筋班：
曾维镇
砼工班：
郑木松

用电安全管理架构

1、建立安全检测制度，定期检测接地电阻，漏电保护器动作参数，掌握用电设备的安全度并做好检测纪录。
2、建立电气维修制度，加强日常维修工作，及时发现和消除隐患；
3、建立安全检查制度，对照JGJ59—99《建筑施工安全检查标准》和JGJ59—98《施工现场临时用电安全技术规范》定期对现场用电安全进行检查评估。
4、每班用电作业必须要有持证电工跟班，并严格遵守现场的各项安全管理规章制度及技术交底和安全教育。
5、末设漏电开关，每天要检查，检查结果归案备查。
6、潜水泵及潮湿场所用电设备，手提电动工具每次使用前必须对保护的漏电开关检查，检查结果归案备查。
7、接地电阻每半年检查一次，项目部组织电工负责及管理人员检查每月不少于一次。检查结果归案备查。
8、现场电工必须严格遵守“操作规程”、“安装规程”。维修电器设备时，应切断电源，验明线路无电并挂“严禁合闸，有人工作”的标示牌。其分配电箱和用电机具电箱开关安装好后应立即做好电箱同开关的编号标识工作。所有用电机具操作开关必须按一机一闸一漏一箱安装，并严禁用四芯电缆外加一条作五芯线使用，而其中的黄绿色双色线只作机具的保护线使用，任何情况下不得有电流流过。
9、一切用电机具运到现场后，必须由电工检测其绝缘电阻及检查电器附件是否完整无损，固定用电设备其绝缘电阻不少0.5MΩ，Ⅰ类手持电动机具不少于2MΩ，Ⅱ类不少于7 MΩ。用电设备的金属外壳必须有可靠的接地保护，使用手持电动工具应穿带安全用具。
10、运行中的漏电开关必须每天进行检查，使用中发生跳闸，必须查明原因，才能重新合闸送电。发现漏电开关损坏或失灵必须立即更换，严禁电工自行维修，严禁在漏电开关撤出或失灵状态下运行。
11、配电箱内的开关电器、控制电器、保护电器必须完好无损，可动部分灵活，箱内电器接线整齐，无外露导电部分，进出线必须从箱底进出，非电缆路应加塑料护套保护线路进出位置。电箱下底与地面的垂直距离应大于1.3m，小于1.5m。
12、线路两端严禁用插头连接使用，电源线严禁搭接在保险丝上，线路不得挂搭杂物衣服，大功率500W及以上灯具下方不得堆放易燃易爆物品，在施工现场配电房和主要分配电箱范围内应配备足够的电气防火器材。
13、供电线路架设采用电杆配以街码或沿建筑物外墙安装街码敷设。线路孤垂距地一般4米，与通车道路横跨距地6米。电缆架设一般距地2.5米，与施工现场相邻的外电线路和设备必须订立防护措施或严密封闭。
14、施工照明要设专用回路漏电开关，其金属外壳必须作接零保护，室内线路及灯具安装高度低于2.4米要使用36伏以下安全电压。人工挖孔桩和潮湿作业场所其照明电压不得大于12伏。
15、建立、健全安全防火领导小组，落实各级安全防火责任制和岗位安全防火制，实行“谁主管，谁负责，谁施工，谁负责”。
16、进场必须进行上岗前用电安全防火知识教育，并经常对员工进行用电安全防火的宣传教育、培训，考核。
17、宿舍内严禁乱拉乱接电线、使用电炉、气化炉具，严禁生火、烧香拜神，不准使用电热器具。
18、动火作业必须经审批同意才动火。
19电线、电缆和电制残旧、老化和破损要及时更换。
20、电气设备和电线不准超过安全负荷，接头处要牢固，绝缘性能好。
21、电线敷设在可燃物、金属物上，要套防火绝缘线管。
22、电气设备明显部位应设“严禁靠近，以防触电”的标志。
23、接地装置和漏电开关应定期检查。
24、要贯彻“迅速、就地、正确、坚持”的触电急救八字方针，发现有人触电，首先要尽快使触电者脱离电源，然后根据触电者的具体症状进行对症施救。
25、电气线路、用电设备安装完工后，必须会同主管单位的质安、动力部门验收合格才允许通电投入运行。
六、工地、工棚、宿舍用电及防火安全规定
1、擅自乱拉乱接电源线、多用插座，电源照明花线长度不得超过1.5米。
2、不准在电源线上缚扎物或衣物。
3、不准使用电炉、电热器具、煤气炉具，如确实需要使用电饭煲，必须报单位防火责任人批准，并报公司备查。
4、使用60瓦以下的灯泡，灯泡要距离可燃物30公分。
5、严禁在住宿的工棚内生火煮东西，不准在工地擅自设灶生火。
6、严禁乱丢烟头，不准在床上吸烟，宿舍内要设置烟盅。
7、严禁在工地范围或宿舍区内设置神位烧香，拜神及燃放烟花炮竹。
8、不得男女混住。
9、严禁在宿舍内存放易燃易爆物器。
10、在工地、工棚烧焊须经本单位防火责任人批准，并做好防火措施。
11、自觉地轮流打扫宿舍周围的环境卫生；发生火警，要及时扑救和报火警“119”。
12、违反以上条例，每人每次罚款50元，检举揭发者奖励50元，情节严重送公安机关处理。

七、施工现场消防管理制度及防火措施
1．严格贯彻执行“中华人民共和国消防条例”和各项消防法规，贯彻“预防为主，消防结合”的方针，加强消防工作的领导，落实防火责任制，建立和完善现场安全用火制度。
2．现场划分用火作业区、易燃易爆材料区、生活区，按规定保持防火间距，明确各区防火责任人。
3．现场设置车辆循环通道，宽度不少于3.5m，严禁占用场内通道堆放材料，通道要保持畅通，设置出口标志，夜间照明设施保持良好。
4．设置专用消防用水管网，配备消防栓，设明显标志牌，随着工程进度，消防栓立管应跟着接高，保证消防水枪射程遍及建筑各部位。
5．氧气瓶、乙炔瓶、工作间距不少于5m，两瓶同明火作业距离不小于10m。
6．高层建筑根据灭火需要，配备相应种类、数量的消防器材、设备和设施。消防用水（水管口径DN50）要与施工用水同步（水管口径DN50），每层楼另外配备手提式灭火器4个以上。
7．现场工地的发电机房、木工房、仓库是工地的防火要害部位，应配备足够数量的干粉灭火器材和防火警示牌，并严禁吸烟。
8．建筑工地动火前要做到“八水”，动火中要做到“四要”，动火后要做到“一清”，特殊工种操作人员，必须持证上岗。

图1、施工临时用电系统图
图2、施工临时用电平面图
图3、施工临时用水平面图
