熙彩通WIFI控制方案说明-V1.2.docx

深圳熙彩通电子科技有限公司
WIFI控制方案说明 V1.2
1.1 方案特点
1、 操作简单；
2、硬件一体化设计。可靠性高、成本低；
3、信号稳定，信号强度相当于无线路由器。
4、既可自身产生无线热点（WIFI热点模式）也可去连接外部无线热点（WIFI标准模式）。
1.2 方案概述：
1、热点模式：显示终端通过WIFI热点进行设置，用户通过使用计算机连接WIFI热点来控制终端。

无线(wife)网络

计算机

图1.2.1 连接示意图

2、标准模式：显示终端通过连接WIFI热点进行设置，将控制卡连接到计算机所在的无线局域网，然后就可以使用计算机来控制终端。

计算机

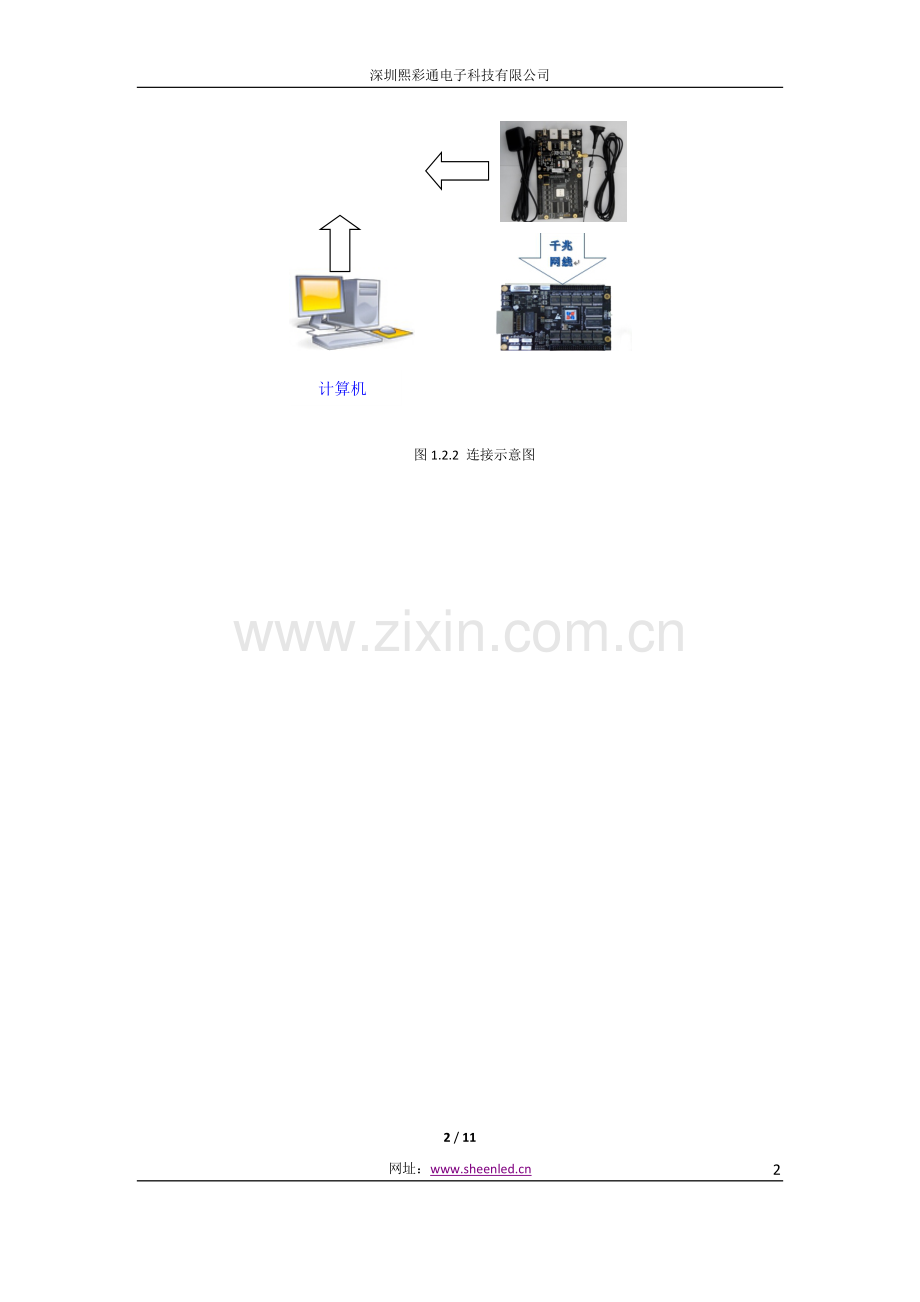

图1.2.2 连接示意图

1.3 操作说明
1、将带有Wifi模块的扩展板插到控制卡上；

图1.3.1 带有Wifi模块的扩展板

图1.3.2 控制卡
2、将天线与控制卡连接好；

图1.3.3 控制卡

3、上电后，观察WIFI指示灯，WIFI灯亮表示控制卡与WIFI连接正常；

4、打开计算机网络，然后选择要连接的热点RT2860AP无线网络（WIFI热点初始没有密码）

5、连接成功后就可以点击LedGo或LedConfig软件对控制卡进行操作了。

1.4 设置成WIFI标准模式：
1、 打开LedConfig软件，选中控制卡，然后在系统菜单中找到“常规设置”选项，

2、打开系统设置。选择“网络模式”然后选择“多机”，Wifi名称为外部无线局域网的Wifi名称，密码为外部无线局域网的Wifi密码。

点击设置之后，控制卡将重新启动，然后控制卡就会自动连接外部局域网。

1.5 设置成WIFI热点模式：
1、打开LedConfig软件，选中控制卡，然后在系统菜单中找到“常规设置”选项，

2、 打开系统设置。选择“网络模式”然后选择“单机”，Wifi名称和密码可以自己设定。

1.6 U盘修改WIFI模式
1、电脑插入U盘，打开LedConfig软件，然后在系统菜单中找到“网络配置”选项。

2、 打开“发送到U盘”，根据需要设置好网络模式，具体可参考上面“标准模式”和“热点模式”。

3、将设置好的参数发送到U盘后，将U盘插到控制卡上，等待更新成功。

1.7 注意事项：
•WIFI热点的名称不能是中文的
•使用该软件之前，请关闭系统防火墙
•设置热点及单机模式时，请记住设置密码，若不想要密码，可以在设置中把“加密”前勾去掉或者恢复出厂设置
•注意“单机”和“多机”模式设置，单机表示控制卡自己产生热点让计算机连接，多机表示控制卡连接外部的热点。
•设置多机模式时，注意Wifi名称和密码不要写错，若写错可以用U盘更新修改。
•设置Wifi标准模式时，需要2.5.10及以上固件版本支持。
