亚士ACS真石漆施工方案.doc

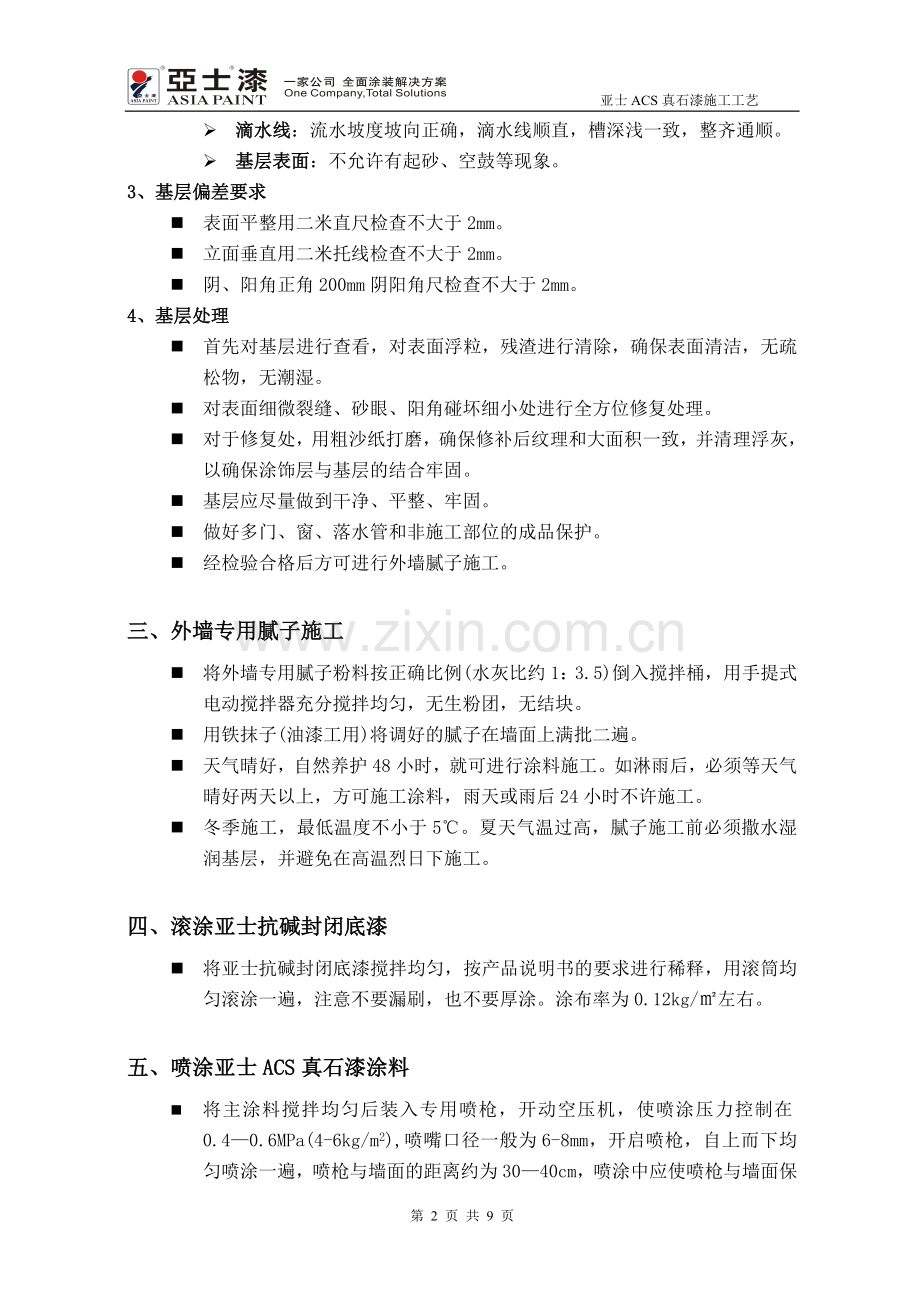

亚士ACS真石漆施工工艺亚士ACS真石漆施工工艺一、施工工序示意图亚士AC罩面涂料亚士花ACS真石漆亚士抗碱封闭底漆亚士外保温防水腻子经过处理的外保温基层二、基底处理1、作业条件n 涂饰作业基层质量达到设计要求，并达到(建筑安装工程质量检验及评定标准)(GBJ301-88)的有关规定。n 涂饰作业部分的基层细部及大面积已完工，并不再会有任何打凿，开洞(槽)等不利工作。n 施工及待干时，基底温度不得低于5，最高不得超过45。n 涂饰作业区域无其它工种打扰，以确保施工作业的连续性。n 施工机具齐全，并调试正常，材料清楚，操作人员熟悉材料使用要求，能保证会正确使用。2、作业基层要求n 涂饰作业基层含水率小于10%，PH值小于10。n 涂饰作业基层平整、牢固、无油污性污染和任何墙体松动。n 基层材料必须符合施工规范的要求，基层质量对涂饰层有重要影响，基层必须满足以下要求： 基层：表面光滑、洁净、纹理均匀，线脚和灰线平直方正，清晰美观。 孔洞、盆和管道后抹灰面：尺寸正确，边缘整齐，光滑，管道后平整。 护角、门窗框和墙体间隙：护角要符合施工规范规定，表面光滑平顺，门窗框与墙体间隙填塞密实，表面平整，节点符合规范及省市有关规定要求。 滴水线：流水坡度坡向正确，滴水线顺直，槽深浅一致，整齐通顺。 基层表面：不允许有起砂、空鼓等现象。3、基层偏差要求n 表面平整用二米直尺检查不大于2mm。n 立面垂直用二米托线检查不大于2mm。n 阴、阳角正角200mm阴阳角尺检查不大于2mm。4、基层处理n 首先对基层进行查看，对表面浮粒，残渣进行清除，确保表面清洁，无疏松物，无潮湿。n 对表面细微裂缝、砂眼、阳角碰坏细小处进行全方位修复处理。n 对于修复处，用粗沙纸打磨，确保修补后纹理和大面积一致，并清理浮灰，以确保涂饰层与基层的结合牢固。n 基层应尽量做到干净、平整、牢固。n 做好多门、窗、落水管和非施工部位的成品保护。n 经检验合格后方可进行外墙腻子施工。三、外墙专用腻子施工n 将外墙专用腻子粉料按正确比例(水灰比约1：3.5)倒入搅拌桶，用手提式电动搅拌器充分搅拌均匀，无生粉团，无结块。n 用铁抹子(油漆工用)将调好的腻子在墙面上满批二遍。n 天气晴好，自然养护48小时，就可进行涂料施工。如淋雨后，必须等天气晴好两天以上，方可施工涂料，雨天或雨后24小时不许施工。n 冬季施工，最低温度不小于5。夏天气温过高，腻子施工前必须撒水湿润基层，并避免在高温烈日下施工。四、滚涂亚士抗碱封闭底漆n 将亚士抗碱封闭底漆搅拌均匀，按产品说明书的要求进行稀释，用滚筒均匀滚涂一遍，注意不要漏刷，也不要厚涂。涂布率为0.12kg/左右。五、喷涂亚士ACS真石漆涂料n 将主涂料搅拌均匀后装入专用喷枪，开动空压机，使喷涂压力控制在0.40.6MPa(4-6kg/m2),喷嘴口径一般为6-8mm，开启喷枪，自上而下均匀喷涂一遍，喷枪与墙面的距离约为3040cm，喷涂中应使喷枪与墙面保持垂直，涂布率为4.55.0kg/。真石漆漆膜表干后用压花滚筒轻轻地从上至下滚一遍。n 本品与基层的粘结强度在1.6Mpa以上，远大于国标0.7Mpa的要求，可以经受雨季高速风压的考验而不会有任何剥落、起鼓风险。六、滚涂亚士AC罩面涂料n 罩面滚涂时必须待主涂层完全干燥，通常在57天之后。将罩面涂料按产品说明书要求的比例稀释并搅拌均匀。用滚筒蘸上涂料，在匀料板上分布均匀，然后滚涂在主涂层上，通常需滚涂两遍，不能漏涂。涂布率在0.22kg/左右。七、完工清理n 每次施工完毕，滚筒、毛刷应清洗干净，甩干并挂于指定位置。n 油性涂料施工完的机具应浸泡在相应稀释剂中，双组分涂料在施工完毕后应及时将机具清洗干净。n 其他工具和设备，如电线、灯、梯架等在施工完毕后，要及时收回，不得随意放置。n 机械设备要及时清理干净，及时检修。n 施工结束后，保持施工现场清洁卫生，被污染的施工部位及设备清理干净，不得破坏。n 墙面用于保护的塑料薄膜或胶带报纸拆架前清理干净，不得乱扔。八、施工注意事项n 为保证涂层的整体性和相溶性，腻子、底漆、主涂料和罩面涂料应为同一生产企业的产品。n 应避免在气温低于5oC、相对湿度高于85%的环境条件下施工。也不能在高温、大风天气里施工，以免主涂层材料干燥过快而开裂，对此应予注意。n 由于涂料干燥时间较长，应注意天气预报，做好施工安排，避免在雨、雪来临前施工。n 同一墙面同一颜色应用同批号的涂料施工，当同一颜色批号不同时，应预先混匀，以保证同一墙面不产生色差。n 外墙喷涂施工应由建筑物自上而下进行，材料的涂饰施工分段应以墙面分格缝、阴阳角或落水管为分界线。n 涂刷工具用毕应及时清洗干净并妥善保管。亚士漆（上海）有限公司2010-3-4下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 第 9 页 共 9 页
