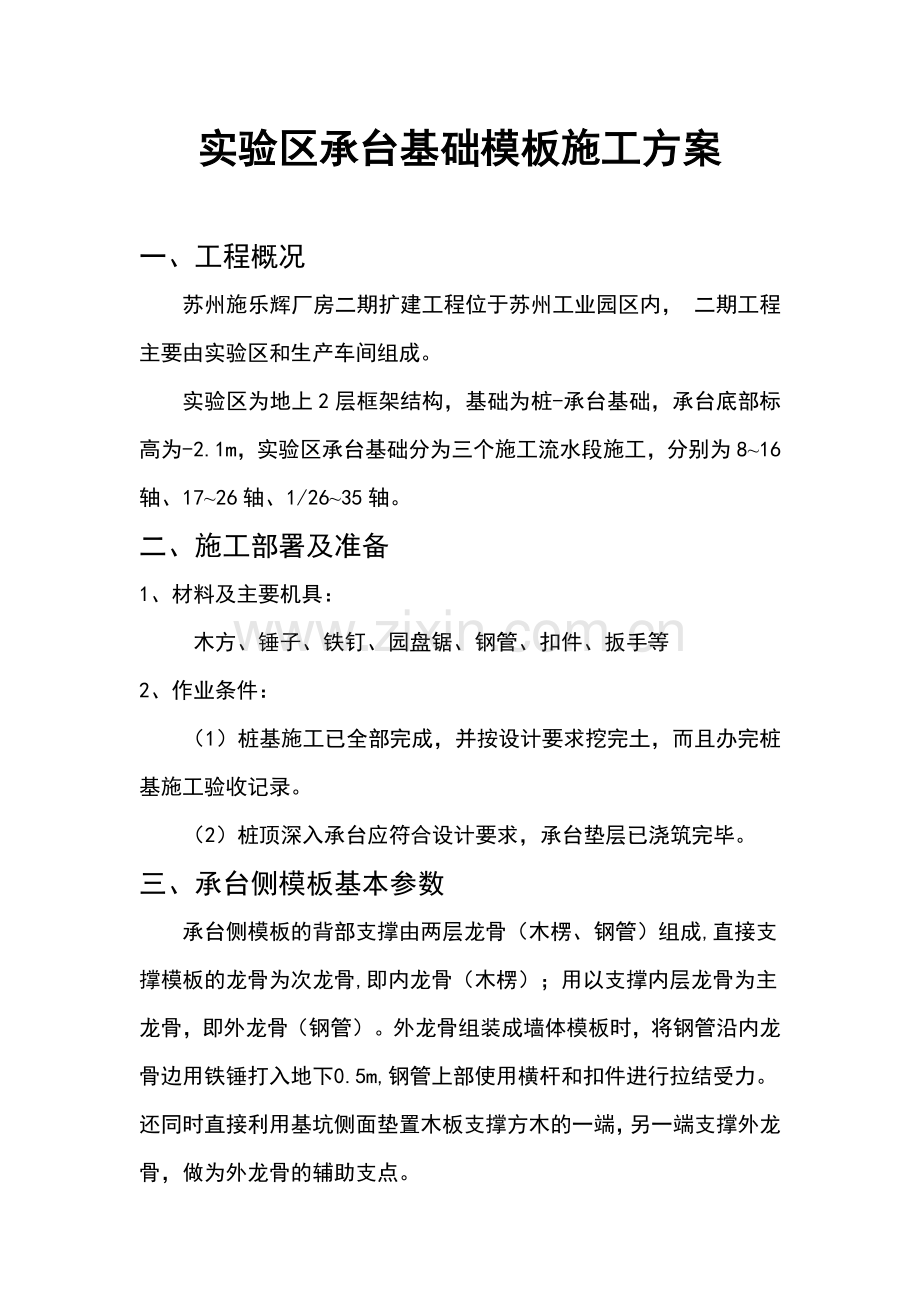

实验区承台基础模板施工方案.doc

实验区承台基础模板施工方案一、工程概况苏州施乐辉厂房二期扩建工程位于苏州工业园区内， 二期工程主要由实验区和生产车间组成。实验区为地上2层框架结构，基础为桩-承台基础，承台底部标高为-2.1m，实验区承台基础分为三个施工流水段施工，分别为816轴、1726轴、1/2635轴。二、施工部署及准备1、材料及主要机具：木方、锤子、铁钉、园盘锯、钢管、扣件、扳手等2、作业条件：（1）桩基施工已全部完成，并按设计要求挖完土，而且办完桩基施工验收记录。（2）桩顶深入承台应符合设计要求，承台垫层已浇筑完毕。三、承台侧模板基本参数承台侧模板的背部支撑由两层龙骨（木楞、钢管）组成,直接支撑模板的龙骨为次龙骨,即内龙骨（木楞）；用以支撑内层龙骨为主龙骨，即外龙骨（钢管）。外龙骨组装成墙体模板时，将钢管沿内龙骨边用铁锤打入地下0.5m,钢管上部使用横杆和扣件进行拉结受力。还同时直接利用基坑侧面垫置木板支撑方木的一端，另一端支撑外龙骨，做为外龙骨的辅助支点。承台模板面板厚度=20mm，弹性模量E=1000 N/mm2，抗弯强度f=15 N/mm2。 内龙骨采用方木，截面规格70100 mm，每道内楞1根方木，间距310mm。外龙骨采用钢管，每道外楞1根钢管，间距800 mm。四、承台侧模板荷载标准值计算承台模板强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的两方面荷载；挠度验算只考虑新浇混凝土侧压力。1、 新浇混凝土侧压力计算公式为下式中的较小值: F1 =0.22ct012V1/2F2 =c HF -新浇筑混凝土对模板的最大侧压力（KN/m2）c -混凝土的重力密度（KN/m3）t0 -新浇筑混凝土的初凝时间（h），可按实测确定。当缺乏试验资料时，可采用t=200/(T+15)T-混凝土的温度（）V-混凝土的浇灌速度（m/h）H-混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度（m）1-外加剂影响修正系数，不掺外加剂时取1.0；掺具有缓凝作用的外加剂时取1.22-混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85；5090mm时，取1.0；110150mm时，取1.15t0 =200/(10+15)=8F1 =0.222481.01.01.01/2=42.24KN/m2F2 =241=24.0 KN/m2取其中小值，即F1 =24.0KN/m22、混凝土侧压力设计值： F3 = Fmin 分项系数（一般取1.2）折减系数（0.9）= F1 分项系数折减系数=24.01.20.9=25.9KN/m23、 倾倒混凝土时产生的水平荷载F4= F标准值分项系数（一般取1.4）折减系数（0.9）=2.01.40.9=2.52 KN/m2查建筑施工手册17-78表 得到F标准值为2KN/m24、 荷载组合F= F3 + F4（KN/m2） =25.9+2.52=28.42 KN/m2 五、承台模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。计算的原则是按照龙骨的间距和模板面的大小,按支撑在内楞上的三跨连续梁计算。L内楞间距LLq面板计算简图 1.强度计算 = M/W f 其中 面板的强度计算值(N/mm2)； M 面板的最大弯距(N.mm)；W 面板的净截面抵抗矩mm3,W =bh2/6= 外楞间距板厚2/6f 面板的强度设计值(N/mm2)。(一般采用13 N/mm2)M = ql2 / 10 其中 q 作用在模板上的侧压力，q= FL外楞间距它包括: 新浇混凝土侧压力设计值,q1= F3L外楞间距 kN/m； 倾倒混凝土侧压力设计值,q2= F4L外楞间距 kN/m； l 计算跨度(内楞间距),l = 310 mm； 面板的强度设计值f = 15N/mm2；q1= F30.8=20.72N/mq2= F40.8=2.02N/m M = ql2 / 10=26.823102/10=257740N/mm2 W = bh2/6 = 800202/6=53333.3 mm3 = M/W=257740/53333.3=4.83(N/mm2) 经上面计算得到，面板的强度计算值=4.83 N/mm2； 面板的强度验算 f,满足要求!2.挠度计算= 0.677ql4 / 100EI = l/250 其中 q 作用在模板上的侧压力，q = Fmin N/mm=26.82 N/mm； l 计算跨度(内楞间距),l = 310 mm； E 面板的弹性模量,E = 10000 N/mm2；E从（常用树种木材的强度设计值和弹性模量表）选用I 面板的截面惯性矩,I = bh3/12 mm4 =8001.03/12=133333.3mm4；面板的最大允许挠度值, = l/250 mm=500/250mm=2.0mm；面板的最大挠度计算值, = 0.667*26.82*310*310*310*310/100/10000/133333.3=1.24 mm； 从上计算结果验算面板的挠度,满足要求。六、模板内外楞的计算 (一).内楞(木)直接承受模板传递的荷载，通常按照均布荷载的三跨连续计算。 承台模板龙骨采用木楞，截面惯性矩I和截面抵抗矩W分别为: W = bh2/6=310702/6=253166.67 mm3； I = bh3/12= 310703/12=126583.3 mm4； L内楞间距LLq内楞计算简图 1.内楞强度计算 = M/W f 其中 内楞强度计算值(N/mm2)； M 内楞的最大弯距(N.mm)； W 内楞的净截面抵抗矩； f 内楞的强度设计值(N/mm2)。 M = ql2 / 10=26.823102/10=257740 N/mm2其中q 作用在内楞的荷载，q = FL内楞间距 kN/m（与板相等）= Fmin N/mm=26.82 N/mm； l 内楞计算跨度(外楞间距),l =外楞间距mm； = M/W=257740/208333=1.24N/mm2 内楞强度设计值f = 13.000N/mm2； 经计算得到，内楞的强度计算值 =1.24 N/mm2； 内楞的强度验算 f,满足要求。 2.内楞的挠度计算= 0.677ql4 / 100EI = l/250 其中 E 内楞的弹性模量,E = 10000.00N/mm2；参照（常用树种木材的强度设计值和弹性模量表） 内楞的最大允许挠度值, = l/250 mm=2.0mm； 内楞的最大挠度计算值, = 0.667*26.82*310*310*310*310/100/10000/326667=0.51 mm； 内楞的挠度验算 ,满足要求。 (二).外楞(钢管)承受内楞传递的荷载，按照集中荷载下的连续三跨计算。 本算例中，外龙骨采用钢管，截面惯性矩I和截面抵抗矩W分别为: W = bh2/6 mm3 =800702/6 =653333.33 mm3； I = bh3/12 mm4=800703/12 mm4=326666.67 mm4L外楞间距LLP1P2P3 外楞计算简图 1.外楞强度计算 = M/W f 其中 外楞强度计算值(N/mm2)； M 外楞的最大弯距(N.mm)； W 外楞的净截面抵抗矩； f 外楞的强度设计值(N/mm2)。 M = 0.175Pl=0.17512.51800=1751.36(N.mm)其中 P 作用在外楞的荷载，P = F内楞间距外楞间距=25.020.310.8 kN = 6.2 kN； l 外楞计算跨度l =800 mm； 外楞强度设计值f = 13.000N/mm2； = M/W=1751.36/653.3=2.68N/mm2 经上计算得到，外楞的强度计算值 = 2.68 N/mm2； 外楞的强度验算 f,满足要求。 2.外楞的挠度计算 = 1.146Pl3 / 100EI = l/250 其中 E 外楞的弹性模量,E = 100000.00N/mm2；l =800mm；外楞的最大允许挠度值, = l/250=800/250=3.2 mm； = 1.146Pl3 / 100EI=2.1 外楞的最大挠度计算值, =2.1 mm； 外楞的挠度验算 ,满足要求。七、质量标准1、按对脚手架使用的各种材料的要求，对使用的材料进行全数检查、验收，使用的钢管不得弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许使用。2、承台基础模板的制作与安装按照施工规范中的要求进行施工和验收，严格控制模板内口的轴线位置与尺寸及内口的垂直度与表面平整度。承台模板安装允许偏差项 次项 目允许偏差 (mm)检查方法1轴线位移5尺量检查2标 高5用水准仪或拉线检查3截面尺寸10尺量检查4内壁垂直度5用线锤检查3、浇筑混凝土前必须检查支撑是否可靠、扣件是否松动。浇筑混凝土时必须由模板支设班组设专人看模，随时检查支撑是否变形、松动，并组织及时恢复。经八、安全措施1、模板的必须安装按模板的施工设计进行，严禁任何变动。2、电锯要安装漏电保护器。3、锯沫和木方子随时清理，给工人配备劳动党保护用品。4、现场操作必须戴好安全帽和安全带。5、模板安装就为后，龙骨搭设要稳固。6、各种机械要定期检查、保养；施工前施工人员要对工人进行交底，严禁无证上岗。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
