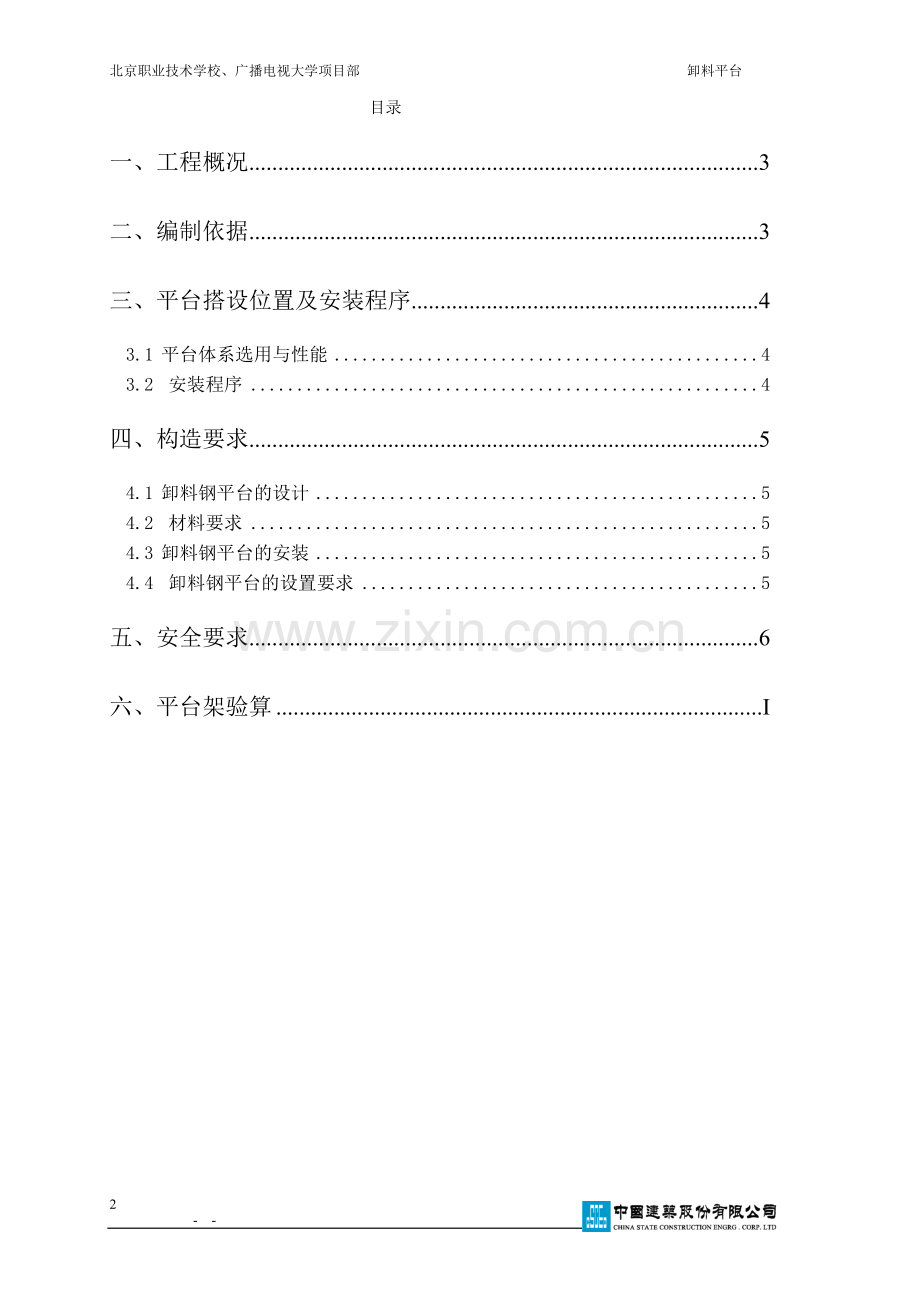

北京职业技术学校、广播电视大学项目部 卸料平台门头沟区职业技术学校广播电视大学卸料平台施工方案 编制： 审核： 审批： 门头沟区职业技术学校广播电视大学项目经理部二一一年十月 目录一、工程概况3二、编制依据3三、平台搭设位置及安装程序43.1 平台体系选用与性能43.2 安装程序4四、构造要求54.1 卸料钢平台的设计54.2 材料要求54.3 卸料钢平台的安装54.4 卸料钢平台的设置要求5五、安全要求6六、平台架验算I一、工程概况本工程为人保大厦工程，位于北京市门头沟区中门寺区域，南邻双峪南路，东临中门寺东街，北临中门寺街。拟建项目为北京门头沟区职业技术学校、广播电视大学地上两个教学楼（10F建筑高度为54.75m和8F建筑高度为39.65m）和局部3层框架（活动中心），地下室（1层）为汽车库和设备用房，其中职业技术学校用地面积为12186.41m2规划建筑面积为19718.56 m2，地下面积为5856.12 m2，广播电视大学用地面积为4448.57 m2规划建筑面积为20157.47 m2，地下为2659 m2，本工程主体结构形式为钢筋混凝土框架剪力墙结构，裙房结构为钢筋混凝土框架，主楼地基经CFG桩处理。基础采用钢筋混凝土独立基础，地下室为筏板基础。设计使用年限为50年，抗震设防烈度为8度。建筑防水设计等级为一类高层建筑，建筑耐水等级：地上主楼为一级，裙房为二级，地下一级。防水等级：屋面防水为二级，地下室防水等级为一级。建筑物的建筑结构安全等级为二级，其中地基基础设计等级为乙级。为了解决楼层内的模板架料拆模后能够及时周转使用，特编制此方案，以保证主体施工进度的要求。 二、编制依据编制依据：1、建筑施工高空作业安全技术规范 JGJ80912、建筑机械使用安全技术规程 JGJ3320013、建筑施工安全检查标准 JGJ59-994、危险性较大的分部分项工程安全管理方法 建制200987号3 - - 三、平台搭设位置及安装程序3.1 平台体系选用、搭设位置与性能1）本工程职业技术学校、广播电视大学地上两个教学楼（10F建筑高度为54.75m和8F建筑高度为39.65m）根据脚手架的搭设高度限制和卸载规定，采用悬挑式卸料钢平台可不受限制。职业技术学校在5F处的北侧4轴-5轴之间搭设一卸料平台。广播电视大学在4F的13轴到14轴之间搭设一卸料平台。2）卸料钢平台适用性很强，配合塔吊使用，在钢筋混凝土剪力墙适当的地方预埋吊环，采用钢丝绳与结构栓拉接牢固，易于拆卸、坚固耐用可连续周转使用。3）本工程设两个卸料平台，分别用于广播电视大学及职业技术学校的墙梁模板及其加固件周转。 3.2 安装程序 平台吊装就位平台与建筑物固定钢丝绳穿吊环（或安装钢管支撑）吊环与钢丝固定（卡环）自检加荷试验验收使用每天使用之前均需对所有部件进行检查，确认无误，方可使用。 - 4 -四、构造要求4.1 卸料钢平台的设计1）平台宽为3000mm，从外墙皮挑出4000mm，锚固长度为2000mm除脚手架1200外，承重部分为外架以外2800mm范围，使用面积8.4m2.。2）平台上操作人员和物料总重量严禁超过设计容许荷载值。卸料平台上的容许荷载不得超过2吨，均布荷载要求小于2.5kN/m2，3） 卸料平台主次梁槽钢采用角焊满焊连接，次梁间距不大于600mm，上满铺50厚木板。4）用于模板及其加固件周转的卸料平台每根主梁采用直径16的钢丝绳与结构栓接牢固。5）用于模板及其加固件周转的卸料平台的吊索与结构拉接点为平台所在楼层的上一层的洞口边梁上的相应位置预埋吊环，钢丝绳与平台夹角为49度。6）平台与结构楼层之间的外架范围在外架上该标高处横搭内外两根水平杆，其上满铺脚手板作为通道，平台周转前拆除。4.2 材料要求1）钢材：主次梁均为普通碳素钢，次梁采用14b号槽钢U口水平，长度为3m，主梁采用16a号槽钢U口水平，长度为6m。2）牵引钢丝绳为：16x19+1钢丝绳，端头设4道卡环，并在第3道卡环与第4道卡环之间设安全弯。3）钢管：应有产品质量合格证、质量检验报告。钢管一般采用Q235外径48mm，壁厚3mm的3号钢焊接钢管，其化学成份与机械性能符合国家标准碳素结构钢（GBT700）的要求。钢管表面应平直光滑、不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕、深得划道及严重锈蚀等缺陷，严禁打孔；钢管使用前必须刷防锈漆。立杆、纵向水平杆（大横杆）的钢管长度一般为46m，横向水平杆（小横杆）一般为1.92.3m。4）扣件：扣件应有生产许可证、质量检验报告、产品质量合格证、复试报告。符合钢管脚手架扣件（GB158311995）的规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm，扣件的螺栓拧紧扭力矩应在40N.M-65N.M。在螺栓拧紧扭力矩达到65N.M时不得发生破坏，扣件表面应进行防锈处理。5）脚手板：木跳板板长24m，宽不小于200mm的实木制成，其厚度不应小于50mm两端各设置直径不小于4mm的镀锌钢丝箍两道。每块质量不大于30KG质量要求。符合现行国家标准木结构设计规范中级材质规定。6）密目网:密目网网目数为100cm2不少于2300眼，由网体、开眼环扣、边绳和附加系绳组成，绑扎用14号镀锌铁丝或专用尼龙绳绑扎。7）所用材料均应为合格产品，强度满足规定数据，次龙骨、边龙骨挠度变形1/250。4.3 卸料钢平台的安装当梁混凝土达到70%后方可吊挂钢丝绳及固定平台。平台吊装，需待横梁支撑点电焊牢固、接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊环，上下操作。4.4 卸料钢平台的设置要求新设计组装或加工的卸料钢平台的，在使用前应进行不低于使用施工荷载的静载试验和起吊试验，试验合格（未发现焊缝开裂、结构变形等情况）后才能投入使用。五、安全要求1）周围临边三面用48钢管设置1.5米高护身栏，护栏立杆与主次梁焊牢。护身栏下设180mm高木挡脚板。护栏外侧挂密目安全网，操作层下兜一层大眼安全网。2）在钢平台显著位置标明容许载重量、管理者标牌，标志牌应可靠的固定在栏杆上，严禁超载。3）钢平台内物料长、宽、高不得超过防护栏所限范围，任何物料严禁放在防护栏杆上进行吊运。材料堆放对称分散，严禁集中于一侧堆放，堆放材料应尽快吊运下楼或运至楼内，严禁材料在平台内堆放过夜。4）钢平台使用时，应设专人对平台进行检查监督，发现钢丝绳锈蚀损坏应及时调换，焊缝脱焊应及时修复，发现问题时及时整改。5）在使用过程中不允许拆除钢平台上的任何部件。6）每日班前须对卸料钢平台进行检查验收合格后方可投入使用。7）认真执行有关的吊装及钢结构焊接的有关规定，在起吊安装时，专业工长应有详细交底。8）钢平台第一次使用前应进行荷载试验，合格后方可使用。9）所用材料应有合格证和质保书，包括钢材、焊条、钢丝绳、安全护网等。10）平台安装完成后，使用前必须经过有关部门验收，验收合格后方可投入使用。11)搭设人员必须持证上岗，必须戴安全帽，系安全带穿防滑鞋。 搭设前按特种作业进行安全技术交底，并做好记录。12)构配件及搭设质量应按规定进行检查。13)六级及六级以上大风和雾、雨、雪天气时应停止作业。14)安全检查的次数为每提升一次检查一次。15)搭拆时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。16)搭设操作工人严禁酒后作业。三面设置护身栏杆，严禁施工人员翻越。17)搭设完后必须经过项目部安全员验收完毕后方可使用六、平台架验算悬挑卸料平台计算书 计算依据建筑施工安全检查标准(JGJ59-99)和钢结构设计规范(GB50017-2003)。 悬挂式卸料平台的计算参照连续梁的计算进行。 由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。 计算参数: 平台水平钢梁的悬挑长度4.00m，插入结构锚固长度2.00m，悬挑水平钢梁间距(平台宽度)3.00m。 水平钢梁插入结构端点部分按照铰接点计算。 次梁采用14b号槽钢U口水平，主梁采用16a号槽钢U口水平。 次梁间距0.60m，外伸悬臂长度0.00m。 容许承载力均布荷载2.50kN/m2，最大堆放材料荷载20.00kN。 脚手板采用木板，脚手板自重荷载取0.35kN/m2。 栏杆采用木板，栏杆自重荷载取0.17kN/m。 选择619+1钢丝绳，钢丝绳公称抗拉强度2000MPa， 外侧钢丝绳距离主体结构2.90m，两道钢丝绳距离1.50m，外侧钢丝绳吊点距离平台4.20m。 一、次梁的计算 次梁选择14b号槽钢U口水平，间距0.60m，其截面特性为 面积A=21.31cm2,惯性距Ix=609.40cm4,转动惯量Wx=87.10cm3,回转半径ix=5.35cm 截面尺寸 b=60.0mm,h=140.0mm,t=9.5mm 1.荷载计算 (1)面板自重标准值：标准值为0.35kN/m2； Q1 = 0.350.60=0.21kN/m (2)集中荷载转化为线荷载，且其受压面积定为4m2； Q2 = 20/40.6=3kN/m(3)型钢自重荷载 Q3=0.16kN/m 经计算得到，均布荷载计算值 q = 1.2(Q1+Q3+ Q2)+1.42.50.6 = 1.2(0.21+0.16+3) +2.1=6.15kN/m 经计算得到，集中荷载计算值 P = 1.40.6 32.5=6.3kN2.内力计算 内力按照集中荷载P与均布荷载q作用下的简支梁计算，内侧钢丝绳不计算，计算简图如下 最大弯矩M的计算公式为 经计算得到，最大弯矩计算值 M = 6.153.002/8+6.33.00/4=11.11.64kN.m 3.抗弯强度计算 其中 x 截面塑性发展系数，取1.05； f 钢材抗压强度设计值，f = 205.00N/mm2； 经过计算得到强度 =11.64106/(1.0587100.00)=127.32N/mm2； 次梁的抗弯强度计算 f,满足要求! 4.整体稳定性计算主次梁焊接成整体此部分可以不计算 其中 b 均匀弯曲的受弯构件整体稳定系数，按照下式计算： 经过计算得到 b=5709.560.0235/(3000.0140.0235.0)=0.77 由于b大于0.6，按照钢结构设计规范(GB50017-2003)附录B其值用b查表得到其值为0.699 经过计算得到强度 =11.64106/(0.69987100.00)=191.19N/mm2； 次梁的稳定性计算 f,满足要求! 二、主梁的计算 卸料平台的内钢绳按照建筑施工安全检查标准作为安全储备不参与内力的计算。 主梁选择16a号槽钢U口水平，其截面特性为 面积A=21.95cm2,惯性距Ix=866.20cm4,转动惯量Wx=108.30cm3,回转半径ix=6.28cm 截面尺寸 b=63.0mm,h=160.0mm,t=10.0mm 1.荷载计算 (1)栏杆自重标准值：标准值为0.17kN/m Q1 = 0.17kN/m (2)型钢自重荷载 Q2=0.17kN/m 经计算得到，静荷载计算值 q = 1.2(Q1+Q2) = 1.2(0.17+0.17) = 0.41kN/m 经计算得到，各次梁集中荷载取次梁支座力，分别为 P1=1.2(0.21+0.16+3)=2.06kN P2=(1.20.35+1.42.50)0.603.00/2+1.20.163.00/2)=3.82kN P3=(1.20.35+1.42.50)0.603.00/2+1.20.163.00/2)=3.82kN P4=(1.20.35+1.42.50)0.603.00/2+1.20.163.00/2)=3.82kN P5=(1.20.35+1.42.50)0.603.00/2+1.20.163.00/2)+28.00/2=17.82kN P6=(1.20.35+1.42.50)0.603.00/2+1.20.163.00/2)=3.82kN P7=(1.20.35+1.42.50)0.603.00/2+1.20.163.00/2)=3.82kN P8=(1.20.35+1.42.50)0.203.00/2+1.20.163.00/2)=1.47kN 2.内力计算 卸料平台的主梁按照集中荷载P和均布荷载q作用下的连续梁计算。 悬挑卸料平台示意图 悬挑卸料平台主梁计算简图 经过连续梁的计算得到 主梁支撑梁剪力图(kN) 主梁支撑梁弯矩图(kN.m) 主梁支撑梁变形图(mm) 外侧钢丝绳拉结位置支撑力为24.19kN 最大弯矩 Mmax=11.57kN.m 3.抗弯强度计算 其中 x 截面塑性发展系数，取1.05； f 钢材抗压强度设计值，f = 205.00N/mm2； 经过计算得到强度 =11.57106/1.05/108300.0+16.701000/2195.0=109.38N/mm2 主梁的抗弯强度计算强度小于f，满足要求! 4.整体稳定性计算主次梁焊接成整体此部分可以不计算 其中 b 均匀弯曲的受弯构件整体稳定系数，按照下式计算： 经过计算得到 b=57010.063.0235/(4000.0160.0235.0)=0.56 经过计算得到强度 =11.57106/(0.561108300.00)=190.45N/mm2； 主梁的稳定性计算 f,满足要求! 三、钢丝拉绳的内力计算: 水平钢梁的轴力RAH和拉钢绳的轴力RUi按照下面计算 其中RUicosi为钢绳的拉力对水平杆产生的轴压力。 各支点的支撑力 RCi=RUisini 按照以上公式计算得到由左至右各钢绳拉力分别为 RU1=29.40kN 四、钢丝拉绳的强度计算: 钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算，为 RU=29.398kN 如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算： 其中Fg 钢丝绳的容许拉力(kN)； Fg 钢丝绳的钢丝破断拉力总和(kN)； 计算中可以近似计算Fg=0.5d2，d为钢丝绳直径(mm)； 钢丝绳之间的荷载不均匀系数，对619、637、661钢丝绳分别取0.85、0.82和0.8； K 钢丝绳使用安全系数。 选择拉钢丝绳的破断拉力要大于10.00029.398/0.850=345.857kN。 选择619+1钢丝绳，钢丝绳公称抗拉强度2000MPa，直径21.5mm。 五、钢丝拉绳吊环的强度计算: 钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算作为吊环的拉力N，为 N=RU=29.398kN 钢板处吊环强度计算公式为 其中 f 为拉环钢筋抗拉强度，按照混凝土结构设计规范10.9.8f = 50N/mm2； 所需要的吊环最小直径 D=293984/(3.1416502)1/2=20mm 六、锚固段与楼板连接的计算 水平钢梁与楼板压点如果采用钢筋拉环，拉环强度计算如下： 水平钢梁与楼板压点的拉环受力R=3.252kN 水平钢梁与楼板压点的拉环强度计算公式为 其中f为拉环钢筋抗拉强度，每个拉环按照两个截面计算，按照混凝土结构设计规范10.9.8f = 50N/mm2； 所需要的水平钢梁与楼板压点的拉环最小直径 D=32524/(3.1416502)1/2=6mm 水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
