清水砼氟碳透明保护剂施工方案.doc

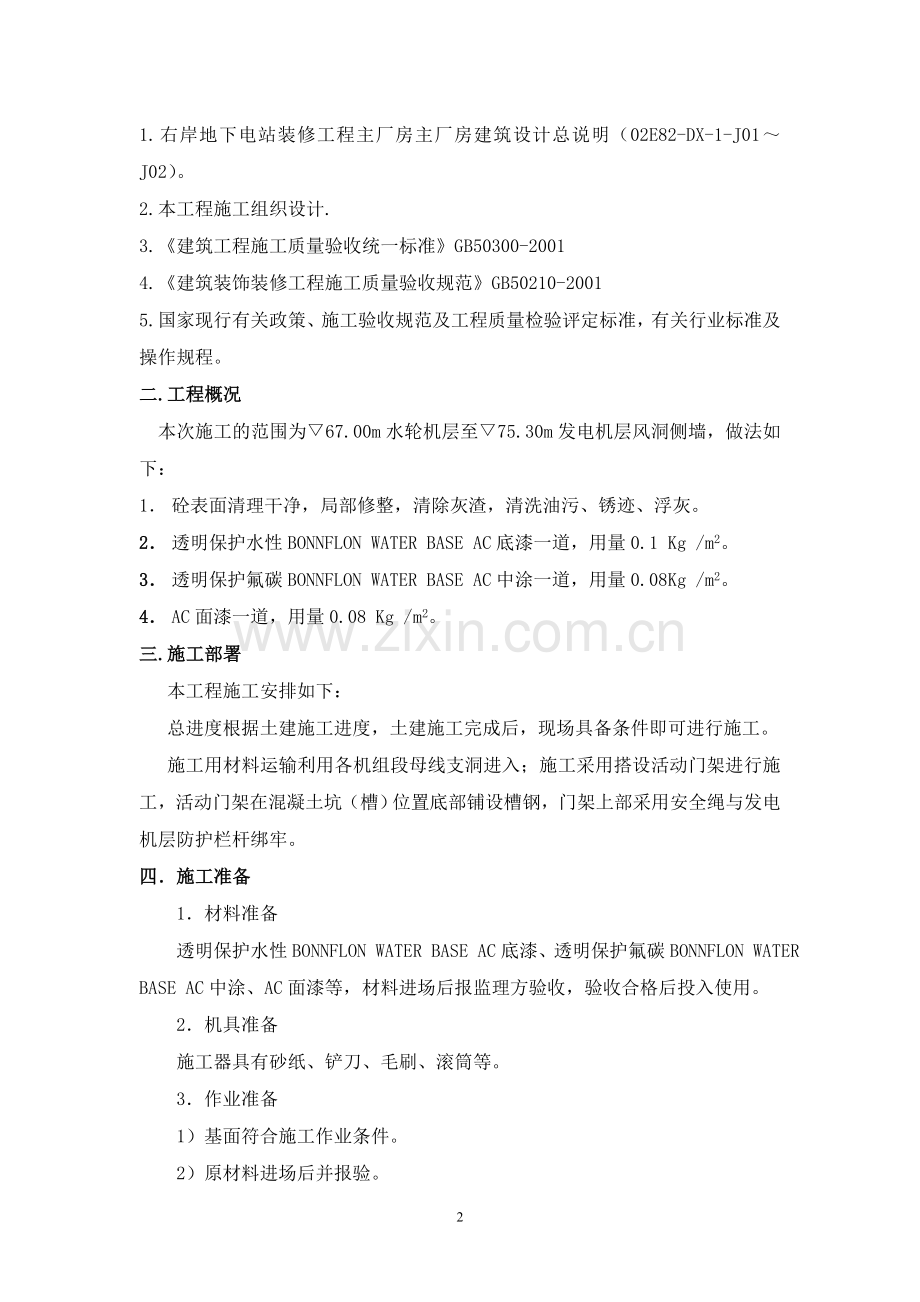

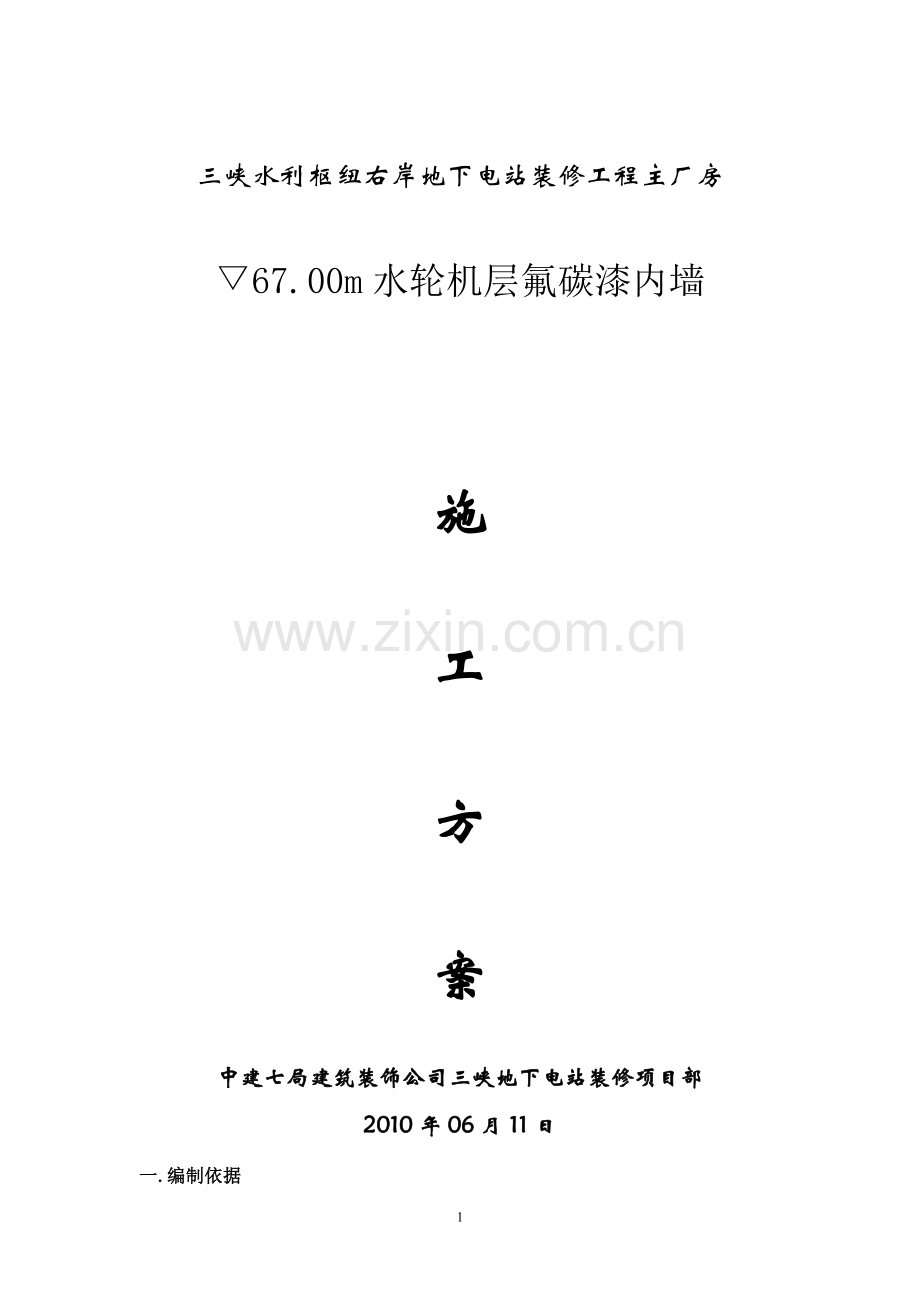

三峡水利枢纽右岸地下电站装修工程主厂房67.00m水轮机层氟碳漆内墙施工方案中建七局建筑装饰公司三峡地下电站装修项目部2010年06月11日一.编制依据1.右岸地下电站装修工程主厂房主厂房建筑设计总说明（02E82-DX-1-J01J02）。2.本工程施工组织设计.3.建筑工程施工质量验收统一标准GB50300-20014.建筑装饰装修工程施工质量验收规范GB50210-20015.国家现行有关政策、施工验收规范及工程质量检验评定标准，有关行业标准及操作规程。二.工程概况 本次施工的范围为67.00m水轮机层至75.30m发电机层风洞侧墙，做法如下：1 砼表面清理干净，局部修整，清除灰渣，清洗油污、锈迹、浮灰。2 透明保护水性BONNFLON WATER BASE AC底漆一道，用量0.1 Kg /m2。3 透明保护氟碳BONNFLON WATER BASE AC中涂一道，用量0.08Kg /m2。4 AC面漆一道，用量0.08 Kg /m2。三.施工部署本工程施工安排如下：总进度根据土建施工进度，土建施工完成后，现场具备条件即可进行施工。 施工用材料运输利用各机组段母线支洞进入；施工采用搭设活动门架进行施工，活动门架在混凝土坑（槽）位置底部铺设槽钢，门架上部采用安全绳与发电机层防护栏杆绑牢。 四施工准备1材料准备透明保护水性BONNFLON WATER BASE AC底漆、透明保护氟碳BONNFLON WATER BASE AC中涂、AC面漆等，材料进场后报监理方验收，验收合格后投入使用。2机具准备施工器具有砂纸、铲刀、毛刷、滚筒等。3作业准备1）基面符合施工作业条件。2）原材料进场后并报验。3）施工人员进行安全、技术交底，并已熟悉现场情况。4）施工作业平台搭设。施工采用活动门架，门架采用3套1.9m*1.2m规格。五施工工艺施工工艺流程：基面处理底漆施工中涂施工面漆施工检查验收（一）基面处理1用120240#砂纸、铲刀将附着在砼表面的物质，如浮浆、未固化的水泥、浮灰等去除，将明显凸起的部分用铲刀等工具去除，将裸露的钢筋头、铁钉等除去和切割掉，并将墙面油污清洗干净，在切除的钢筋头位置除锈，并采用采用环氧富锌防锈漆防锈，最后用湿毛巾将墙面擦拭干净，墙面达到基本清洁，无浮尘，无粘附颗粒物。2缺陷修复1）在砼表面偏差超过1.5mm的情况下，如施工缝、模板拼缝等，用金刚砂配合水进行打磨处理，使偏差控制在1.5mm以内，并确保打磨处光滑、密实。2）明显凸起的螺栓孔用榔头和铁錾敲入墙面34mm，然后用水泥砂浆将螺栓孔修补平整，修补时注意对周围混凝土进行保护，以免水泥浆渗入混凝土改变颜色。3）对于表面直径大于5mm以上的空洞和宽度大于0.5mm以上的裂缝采用修补材在现场进行调色和修补，较细的裂缝和空洞一般不做修补，修补材采用旭硝子专用调整材料进行调色达到混凝土本色。4）用修补材覆盖对拉螺栓孔处修补的水泥砂浆，使表面平滑、密实。5）修补应遵循“尽可能保持原浇注混凝土本色，尽可能少修补”的原则。6）修补完成并干燥后进行打磨操作，打磨后用抹布将粉尘清除干净。（二）底漆施工1）基面缺陷修补完成后进行底漆施工，将底漆和水按100:015稀释，采用滚涂的方法施工2遍，底漆用量0.1 Kg /m2。2）底漆施工时，先采用刷子涂刷边缘处及孔洞处，再进行大面积施工，施工过程中，应保证底漆用量充足，使底漆充分的渗入基面内部，孔洞处用毛刷将底漆刷入。3）施工应不间断施工，避免干燥后重复施工。4）涂后的效果：均匀、无色差、无漏涂和流挂现象，进行泼水实验，无水湿现象。5）底漆干燥时间3小时以上进行下一道工序施工。（三）中涂施工1）着色修补材干燥后3H以上，进行透明氟碳中涂施工。因氟碳面漆干燥过程将产生较强的聚合力，而且氟碳面漆自身附着力不好，顾需施工中涂，中涂用量0.08Kg /m2。2）边缘区域和空洞内，采用毛刷涂刷1遍后再开始大面积滚涂。3）中涂干燥时间3小时以上进行下道工序施工。（四）面漆施工1）中涂施工完成并干燥后，进行透明氟碳面漆施工，用量为0.08Kg /m2。2）边缘区域和空洞内，采用毛刷涂刷1遍后再开始大面积滚涂。3）涂后的效果：均匀、无色差、无漏涂和流挂现象，并保持混凝土原有的表面肌理。4）待完全干燥后，用墙面防水的方式测试防水性，要求用水泼到墙面后，颜色无变化，不变深，不变湿。六、施工注意事项 1风的影响 当风速达到5m、秒以上时，应停止施工。 2水影响涂装材料要求基面含水率不超过10%，否则会引起涂膜剥离等不良现象。3结露影响基层表面有结露时，应待其干燥后再进行施工。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 8
