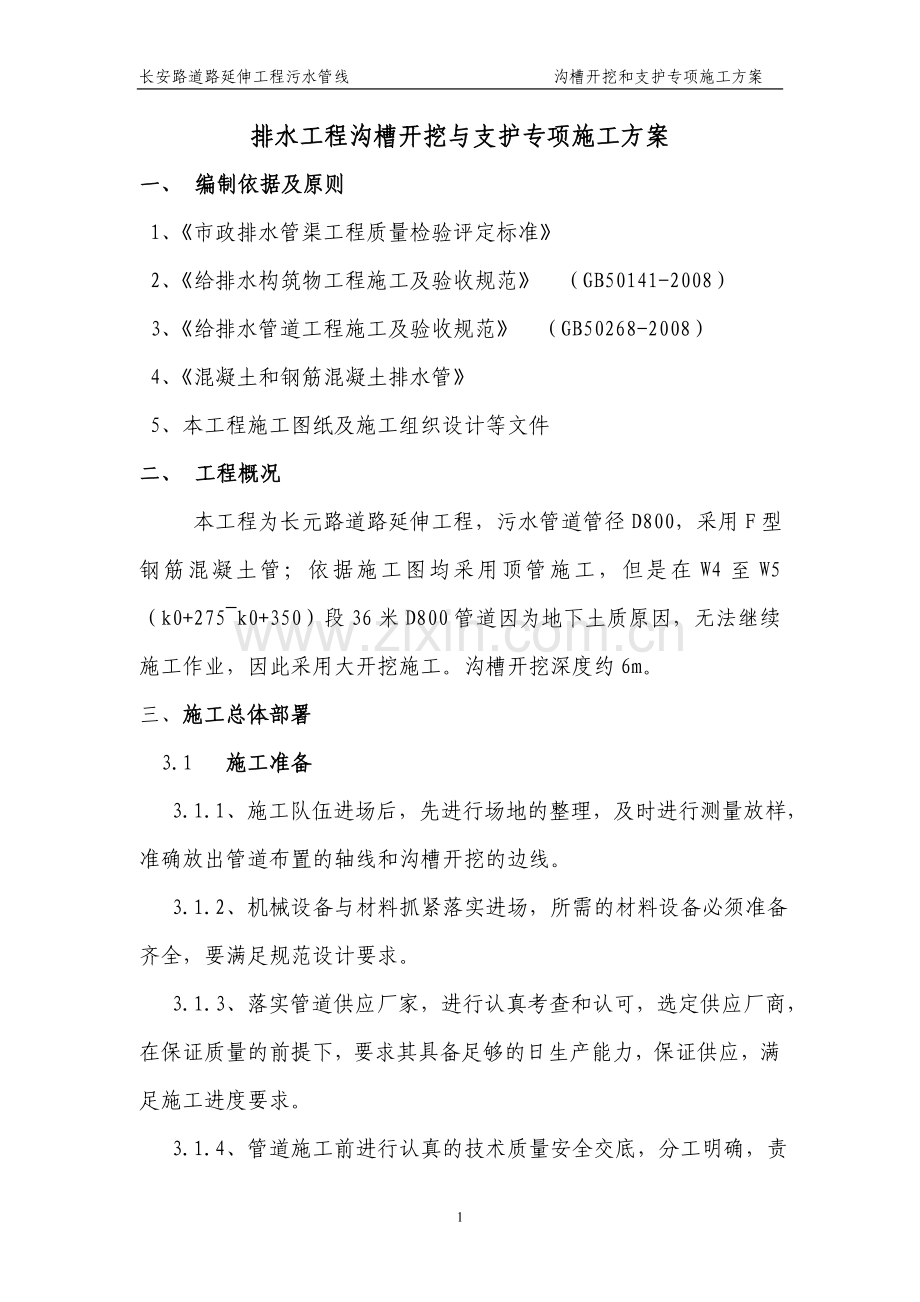

排水工程沟槽开挖与支护专项施工方案.doc

长安路道路延伸工程污水管线 沟槽开挖和支护专项施工方案排水工程沟槽开挖与支护专项施工方案一、 编制依据及原则1、市政排水管渠工程质量检验评定标准 2、给排水构筑物工程施工及验收规范 （GB50141-2008）3、给排水管道工程施工及验收规范 （GB50268-2008）4、混凝土和钢筋混凝土排水管 5、本工程施工图纸及施工组织设计等文件二、 工程概况 本工程为长元路道路延伸工程，污水管道管径D800，采用F型钢筋混凝土管；依据施工图均采用顶管施工，但是在W4至W5（k0+275k0+350）段36米D800管道因为地下土质原因，无法继续施工作业，因此采用大开挖施工。沟槽开挖深度约6m。三、施工总体部署 3.1 施工准备 3.1.1、施工队伍进场后，先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。 3.1.2、机械设备与材料抓紧落实进场，所需的材料设备必须准备齐全，要满足规范设计要求。 3.1.3、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。 3.1.4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。3.2 施工安排及方法依据施工图纸,管道沟槽开挖深度约6米。因此采用上部放坡开挖、下部钢板桩支护两次成槽的挖土方法，先考虑将表土挖除一层（1.01.5m 左右），有效降低沟槽深度，然后打设钢板桩，再开挖沟槽，采用一道支撑围护，铺设管道。 3.3、施工方案 3.3.1、管道施工工艺流程 测量放线 第一次土方开挖 打设钢板桩 沟槽开挖及支护 管道基础施工 铺设管道 检查井施工 沟槽回填 3.3.2、测量放线 根据设计施工图，测设管道中心线和检查井中心位置，设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。 根据施工管道直径大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。 3.3.3、第一次土方开挖 按照测量放出的开挖线，进行第一次开挖，将表层 1.01.5m 厚左右的土层开挖，上口宽度按照管径的大小和开挖深度来确定，按照给排水管道工程施工及验收规范（GB50268-97）确定开挖边坡坡度为 1：1，这样可以有效降低沟槽的深度，挖出的土离槽口尽量远,2m以上，堆土高度宜小于 1.5m，或者尽量远离堆放，以减小土压力对沟槽的影响。 3.3.4、打设钢板桩 在第一次土方开挖的梯形沟槽中施打钢板桩；槽钢板桩材料选用H25a, 6m长槽钢板桩。打设前，在最后矩形沟槽两边外侧 10cm放出打设线。，根据宁波地区的特点和施工经验，板桩入土深度（T）沟槽深度（H ）比值 （T/ H），在一般土质条件下，沟槽深度5m以内，值宜取0.5;板桩排列根据土质和沟槽深度等情况，采用咬口排列。咬口板桩应咬合紧密，板桩挺直，板桩打拔采用1m3 履带式挖掘机进行施工，板桩的垂直度不能大于露出高度的1.5。在原先放好的轴线上，采用人机配合的形式单桩逐根打入。等一段管道回填后，拔出钢板桩，有弯曲的就先进行纠偏处理，然后再进行下一施工段的施工。 施打板桩前应查明地下管线或地下构筑物，如有，先将管线外露，采取施工保护措施后再打设，或局部跳空采取其它支护措施。打设时，若出现板桩入土过慢，应查明原因，进行处理方可继续施打。 3.3.5、沟槽开挖及支护 沟槽开挖采用挖掘机进行，确保土方开挖远离沟槽，对沟槽减少影响。挖土深度至2.5m 时，应先距地面 1.01.5m 处撑一道支撑。管顶上的支撑与管顶净距不应小于20cm，离基础面上20cm 处加设一道临时支撑。沟槽挖土与支撑密切配合，做到随挖随撑，防止槽壁失稳而导致沟槽坍塌。挖掘机挖土时，采取后退式挖土方法，严禁挖掘机进入未设支撑的开挖好的区域。开挖的土方原则上就地单侧堆置，但堆放高度不超过 1.5m，施工时严格进行控制。堆置点离坑边距离不小于 2m，以减小沟槽边堆土对沟槽壁侧向土压力，以确保沟槽的稳定性。 在局部加设一道临时支撑，保证其稳定性，同时对局部底部潮湿基础回填块石，稳定基础，再铺设碎石。若槽底发生较大的管涌，影响施工，则停止施工，回填沟槽。检查钢板桩是否打设到位，入土深度必须保证。 四、管道施工的质量工期保证措施 根据本区域雨污水管道工程施工的特点，在施工过程中除强化管理，确保质量保证体系正常运行外，技术上也要采取相应的措施，使工程质量和工期有一个充分的保证。主要采取以下措施： 4.1、注重管道的测量放样工作，及时进行复核，保证管道铺设的轴线和管底标高的准确性。 4.2、天气因素对管道沟槽开挖施工影响很大，施工中，要时刻注意天气变化，掌握近期和长远期的天气情况，定出施工计划。 4.3 要充分考虑施工作业的流水性和连续性，根据不同的管道施工难度和不同的天气情况，采取相应措施。如果施工难度大、天气情况不是很好，施工段落可以相应缩短，作业面缩小，提高工效，保证施工的连续。 4.4、沟槽开挖严格按照交底要求进行施工，对于不同的管道埋深采用不同的开挖方式，以保证沟槽的稳定性，保证施工的质量。周围要做好排水沟和集水井，积水应及时排除，防止基础浸泡，完成后要及时回填。 4.5、沟槽挖土要迅速，尺寸满足规范要求。不得影响其他工序的进行，确保整个排水工程的工期。五、管道施工的安全文明施工保证措施 针对排水工程施工的特点，根据安全风险分析，沟槽塌方和机械事故等一般较多，需重点防范。在加强全员安全教育，提高安全风险意识和防范意识的同时，拟采取以下措施： 5.1、施工便道要保证畅通，及时修整。原材料运输车辆要勤检查、勤保养，保证行驶和制动系统的完好。 5.2、沟槽开挖时如遇到异常地质或异常物体等情况，及时向有关单位部门汇报并作记录，处理结束后再行施工；沟槽开挖时要随时注意槽壁的稳定情况，由专人负责查看，并采取有效的支护措施，防止塌方伤人，所有人员不得在沟槽内坐卧、休息。 5.3、在沟槽两侧须采取一定防护措施，尤其是在村庄道路附近施工时，须设置路障、警示牌等，夜间须增设红灯示警。 5.4、沟槽所用的支撑等必须可靠牢固，随着沟槽挖深，及时加以顶撑支护。开挖出的土方必须按照要求堆放，不得随意堆放。如果需要挖运的，拉运车不得超载，弃土需及时清洒。 5.5、夜间欠安全的原因一般不安排施工作业，若要施工，要求配足照明设备，特别在边坡、转弯处要加大照明亮度。车辆进入施工便道后，要求慢速行驶。 5.6、该段雨污水管道工程施工用电主要采用箱变，同时备发电机。加强用电管理，规范各类电气设备使用，电箱、电源线等勤检查。发现破损及有碍安全使用的及时更换。宁波市华东建设工程有限公司长元路道路延伸工程项目部 2010年6月下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 11
