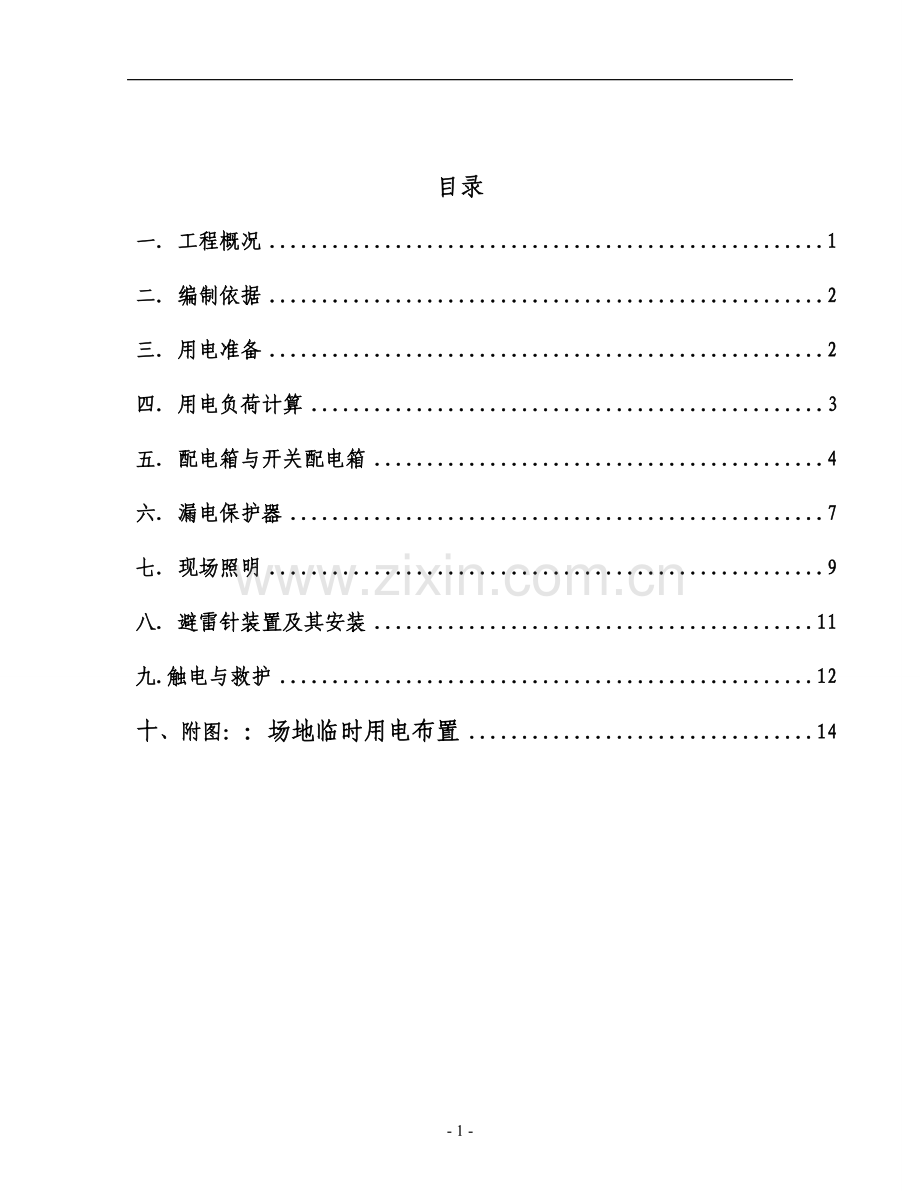

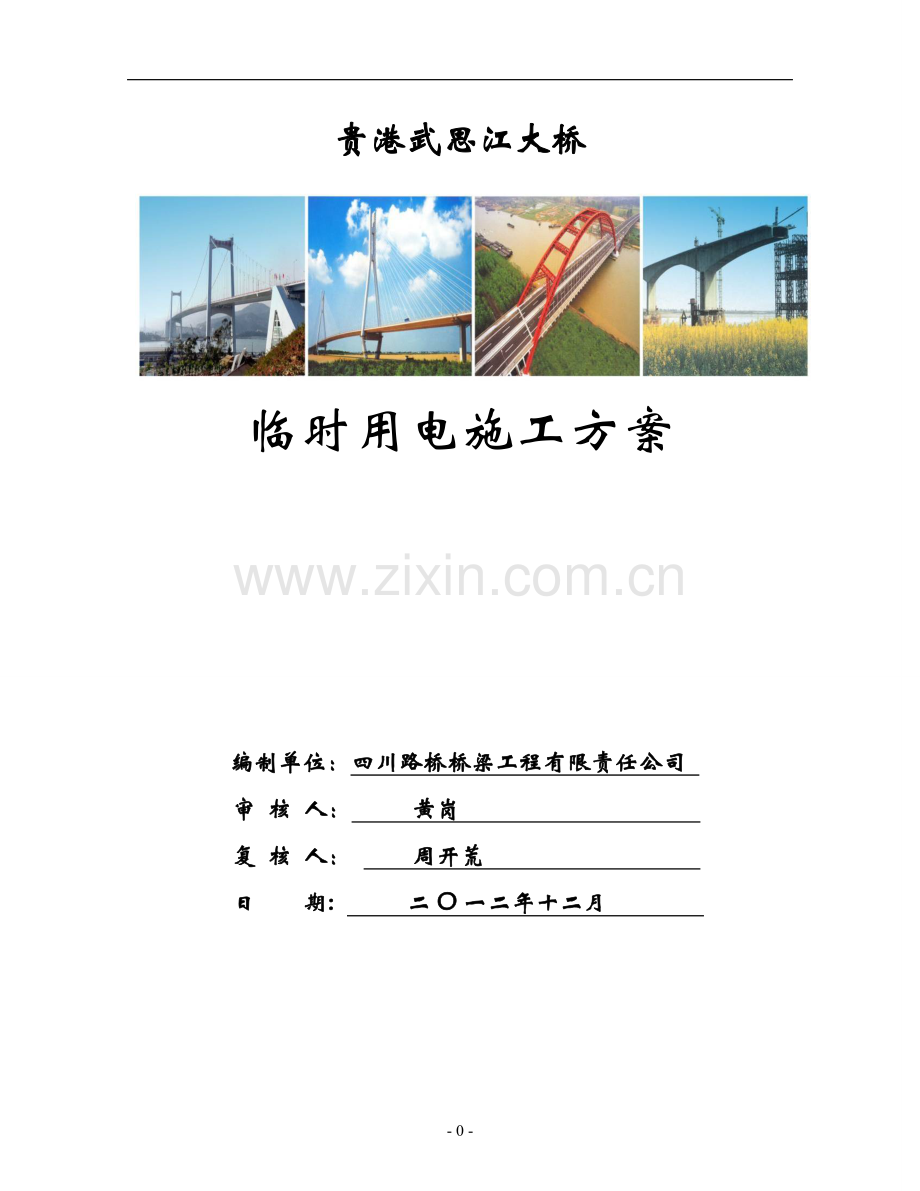

贵港武思江大桥临时用电施工方案编制单位：四川路桥桥梁工程有限责任公司 审 核 人： 黄岗 复 核 人： 周开荒 日 期: 二O一二年十二月 目录一工程概况1二编制依据2三用电准备2四用电负荷计算3五配电箱与开关配电箱4六漏电保护器7七现场照明9八避雷针装置及其安装11九.触电与救护12十、附图：场地临时用电布置14临时用电施工方案一、工程概况 1.1概况：武思江大桥，位于贵港境内的桥玗至塞玗县道木梓镇武思村附近，跨越武思江，旧桥建成于1982年9月，桥梁全长145.9m，桥面全宽：7m（行车道）+21m（人行道）=9m。桥垮组合为15m+80m+15m，1号跨和3号跨上构均为空腹式片石混凝土板拱，净跨比为1/5，2号跨上构为空腹式浆砌块石（花岗岩）双曲拱（拱波为混凝土预制块），净矢跨比为1/6。桥台采用浆砌混凝土预制块重力式桥台，扩大基础。桥面铺装为3cm沥青混凝土表层+原设计水泥混凝土路面，表层混凝土为最近铺装。从桥面看，该桥未设置伸缩缝。从检查报告知：桥梁主拱圈、腹拱圈较多裂缝，有近板裂缝宽度超过规范限值。根据武思江大桥桥梁试验检查报告（报告编号：QL2010020No1-10），武思江大桥旧桥的承载能力不能满足汽-15级、挂-80的荷载要求，桥梁总体技术状况等级评定为四类，处于差的状态，需要进行改建。在旧桥桥位下游约70m处新建桥梁，采用6-25米预应力混凝土先简支后连续箱梁，桥长157.5m，交角110度。实际施工时，考虑当地运沙船的通行，结合纵面，桥梁设计调整为630m后张法预应力混凝土先简支后连续箱梁桥，桥梁全长188m，下部构造采用桩桩式桥台和桩柱式桥墩。并在桥梁两端建设引道接上旧路。具体改建方案详见施工图设计说明。二、编制依据编制依据主要包括以下规程规范及资料建设工程施工现场供用电安全规范GB50194-93施工现场临时用电安全技术规范JGJ46-2005低压配电设计规范GB50054-95供配电系统设计规范GB50052-95通用用电设备配电设计规范GB50055-93建筑施工安全检查标准JGJ59-99现场用电电源：电源从业主指定的接线点将线路引至工地配电室，再从配电室相继引入各施工用电点，整个现场用电设配电箱。施工用电采用TN-S系统，严格按JGJ46-2005、J405-2005建筑施工现场临时用电安全技术规范强制性条文执行，做好用电机械与电动工具的接地、接零保护，保证其安全运行。 三、用电准备施工现场电源线为总配电柜；我施工单位又拟建两个分配电柜为二级配电，三个分配电柜为三级配电。现场设置钢筋制作车间、预制构件浇筑各一处；现场设办公室、宿舍、食堂等（详见施工平面图）。四、电源负荷计算1变压器（250kVA）用电量验算(1) 变压器主要供电对象表2-1-1-1电动设备（P1=138.7 kW）序 号设备名称规格型号数 量（台）容 量（kW）1打桩机11202切断机GJ-4017.55振动器566弯曲机WJ40-1247水泵21.21011表2-1-1-3室内照明(P2=12 kW)序 号设备名称规格型号数 量（台）容 量（kW）1碘钨灯1552宿舍照明7表2-1-1-3电焊机(P3=34 kW)序 号设备名称规格型号数 量（台）容 量（kW）1电焊机234(2) 施工用电量计算P计=1.1(K1hP1+K2hP2+K3hP3) =1.1(0.7138.7/0.75+0.812+0.534)=171.659 kW(3) 变压器容量验算P变=1.05P/cos =1.05171.659/0.85 =212kVA 250 kVA故变压器（250 kVA）满足要求.五、配电箱与开关箱1本工程临时用电采用TNS 三相五线三级配电两极保护。三级配电指总配电箱、分配电箱、开关箱，动力配电与照明配电分别设置。两极保护指分配电箱和开关箱，均必须经漏电保护开关保护。2配电箱的材质和安置要求（1）配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。（2） 定式配电箱、开关箱的下底与地面的垂直距离大于1.3m，小于1.5m;移动式配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。（3）分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。（2） 箱、开关箱应装设在干燥、通风及常温场所；不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源烘烤的场所。（3） 配电箱周围应有足够二人同时工作的空间和通道，严禁堆放任何妨碍操作及维修工作的物品；不得有灌木、杂草。（4） 配电箱、开关箱必须有防雨、防尘设施，必须有门锁。3配电箱开关箱装设的电器要求（1）常规的箱内安装是左大右小，大容量的控制开关和熔断器装设在左面，小容量的开关电器安装在右面。（2） 电箱内的电器，应安装在金属或非木质的绝缘安装板上。（3） 电箱、开关箱及其内部开关电器的所有正常不带电的金属部件均应作可靠的保护接零。保护接零必须采用标准的黄/绿双色线及专用接线板连接，与工作零线应有明显的区别。（4） 配电箱、开关箱电源导线的进出为下进下出，不能设在上面、后面或侧面，更不应当从门缝隙中引进和引出导线。（5） 导线的进、出口处，应加强绝缘，并将导线卡固。（6） 配电箱、开关箱内优先选用铜线。为了保证可靠的电气连接，保护零线应采用绝缘铜线。（7） 所有配电箱，均应标明其名称、用途，并作出分路标记。（8） 进入开关箱的电源线，严禁用插销连接。4总配电箱的电器配置与接线（1）本工程用电采用TN S系统。因本工程现场较大，临时线路较多，所以总配电箱应设置漏电保护器（FQ）。（2） 配电箱，应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器（或自动开关和分路自动开关）；总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值适应。（3） 配电箱，应装设电压表、总电流表、总电度表及其他仪表。5分配电箱的电器配置与接线。（1）分配电箱的电器配置与接线，应与总配电箱的电器配置与接线，以及配电线路相适应。（2） 配电箱，应装设总隔离开关、分路隔离开关、总熔断器和分路熔断路（或自动开关和分路自动开关）；总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值适应。6开关箱的电器配置与接线（1）开关箱的电器配置与接线，应与分配电箱的电器配置与接线，以及配电线路相适应。作为施工现场临时用电工程的第一级，也是最主要的防漏电措施，所以开关箱必须设置漏电保护器。（2） 台用电设备，应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一开关电器直接控制两台或两台以上用电设备（含插座）。（3） 关箱内的开关电器，必须能在任何情况下都可以使用电设备实行电源隔离。开关箱必须设置漏电保护器。六、漏电保护器1漏电保护器的作用（1）当人员触电时，在尚未达到受伤害的电流和时间内即跳闸断电。（2）若设备线路发生漏电故障，应在人尚未触及时即先跳闸断电，避免设备长期存在隐患，以便及时发现并排除故障（如未排除故障，则无法合闸送电）。（3） 防止因漏电而引起的火灾或损坏设备等事故。2漏电保护的接线方法（1）漏电保护器，应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。（2） 关箱内的漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。（3） 于潮湿和有腐蚀介质场所的漏电保护器，应采用防溅型产品，其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。（4） 在干燥环境下工作的36V及36V以下的用电设备，可免装漏电保护器。（5） 总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和漏电动作时间，应作合理配合，使之具有分级分段保护功能。（6） 漏电保护器，必须按产品说明书安装和使用。对搁置已久又重新启用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题及时修理或更换。七、现场照明1照明器使用的环境条件（1）在正常的空气相对湿度时使用，可选用开启式照明。（2）在潮湿或特别潮湿的场所，应选用密闭型防水防尘照明器或配有防水灯头的开启式照明器。（3）尘埃但无爆炸和火灾危险的场所，选用防尘照明器。（4）对有爆炸和火灾危险的场所，必须按危险场所的等级选择相适应的照明器。（5）在振动较大的场所，应选择防震型照明器。（6）对有酸碱等强腐蚀场所，应采用防腐蚀型照明器。2特殊场合照明器的安全电源电压（1）有高温、导电灰尘和灯具离地低于2.4m等场所的照明，电源电压不得大于36V。（2） 潮湿易触电体及带电体场所的照明电源电压不得大于24V。（3） 特别潮湿的场所、导电良好的地面或金属容器内工作的照明电源电压不得大于12V。4照明系统中灯具及插座的数量在照明系统中的每一单相回路中，灯具和插座的数量不宜超过25个，并应装设熔断电流为15A及15A以下的熔断器保护。5工作截面的选择（1）单相及两相线路中，零线截面与相线截面相同。（2）在逐相切断的三相照明电路中，零线截面与相线截面相同；若数条线路共用一条零线时，零线截面按最大负荷相的电流选择。6室外照明装置（1）照明灯具的金属外壳，必须作保护接零。单相回路的照明开关箱（板）内，必须装设漏电保护器。（2） 内灯具距地面不得低于3m,钠、铊、锢等卤化物灯具的安装高度，应在离地面5m以上；灯线应固定在接线柱上，不得靠近灯具表面；灯具内接线必须牢固。（3） 灯的每个灯具应单独装设熔断器保护，灯头线应作防水弯。（4） 油库、油漆仓库，除通风良好者外，其灯具必须为防爆型，拉线开关应安装在库门外。7室内照明（1）室内灯具的设置应不低于2.4m。（2）室内螺口灯头的接线，其相线应接在与中心触头相连的一端，零线接在与螺口相连接的一端；灯头的绝缘外壳不得有破损和漏电。（3） 在室内的水磨石、水泥砂浆墙地坪现场，食堂、浴室等潮湿场所的灯头及吊盒，应使用瓷质防水型，并应配置瓷质防水拉线开关。（5） 用易燃材料作顶棚的临时工棚或防护棚内安装照明灯具时，灯具应有阻燃底座，或加阻燃垫，并使灯具与可燃顶棚保持一定距离，防止引起火灾。安装在存放易燃材料的场所和危险品仓库的照明器材，应选用符合防火要求的电器器材或采取其他防护措施。（6） 任何电器、灯具的相线，必须经过开关控制，不得将相线直接引入灯具或电器。（7） 工地上使用的单相220V生活电器，如食堂内的鼓风机、电风扇、电冰箱等，应使用专用漏电保护器。（8） 对民工临时宿舍内的照明装置及插座，应严格管理。严禁私拉乱接。八、避雷针装置及其安装1避雷针装置由避雷针、导（防）雷引下线和接地装置组成。2施工现场避雷针的安装对象，如塔吊、井字架、等机械设备。九、触电与救护1人体触电伤害事故的易发（1）在保护措施不完善的情况下，易发生人体触电伤害事故。（2）施工人员违章操作时，易发生人体触电伤害事故。2紧急措施（1）最首要的措施是使触电者迅速脱离电源。使触电者迅速脱离电源的方法有两种：一种方法是切断电源开关；另一种是用干燥的绝缘木棒、布带等将电源线从触电者身上拨离，或者将触电者拨离电源。（2） 禁救护者用手直接推、拉和触摸触电者；严禁救护者使用金属物品或其他绝缘性能差的物体（如潮湿的木棒、布带等）接触触电者。（3） 电者脱离电源后，必须立即采取急救措施，如人工呼吸法、心脏按摩法。十、建立健全临时用电安全技术档案1必须建立施工现场临时用电安全技术档案，应由主管现场的电器技术人员负责其建立与管理工作。2施工现场不仅要有临时用电施工组织设计，而且应做好以下资料记录：（1）修改临时用电施工组织设计的资料；（2）技术交底资料；（3）临时用电工程检查验收表；（4）电器设备的试验、检验凭单和记录；（5）接地电阻测定记录表；（6）定期检（复）查表；（7） 电工维修工作记录。十、附图：场地临时用电布置注：场地用电采用三级分配，其中A电箱表示总电箱，B1表示二级分电箱，B2表示三级分电箱。- 15 -
