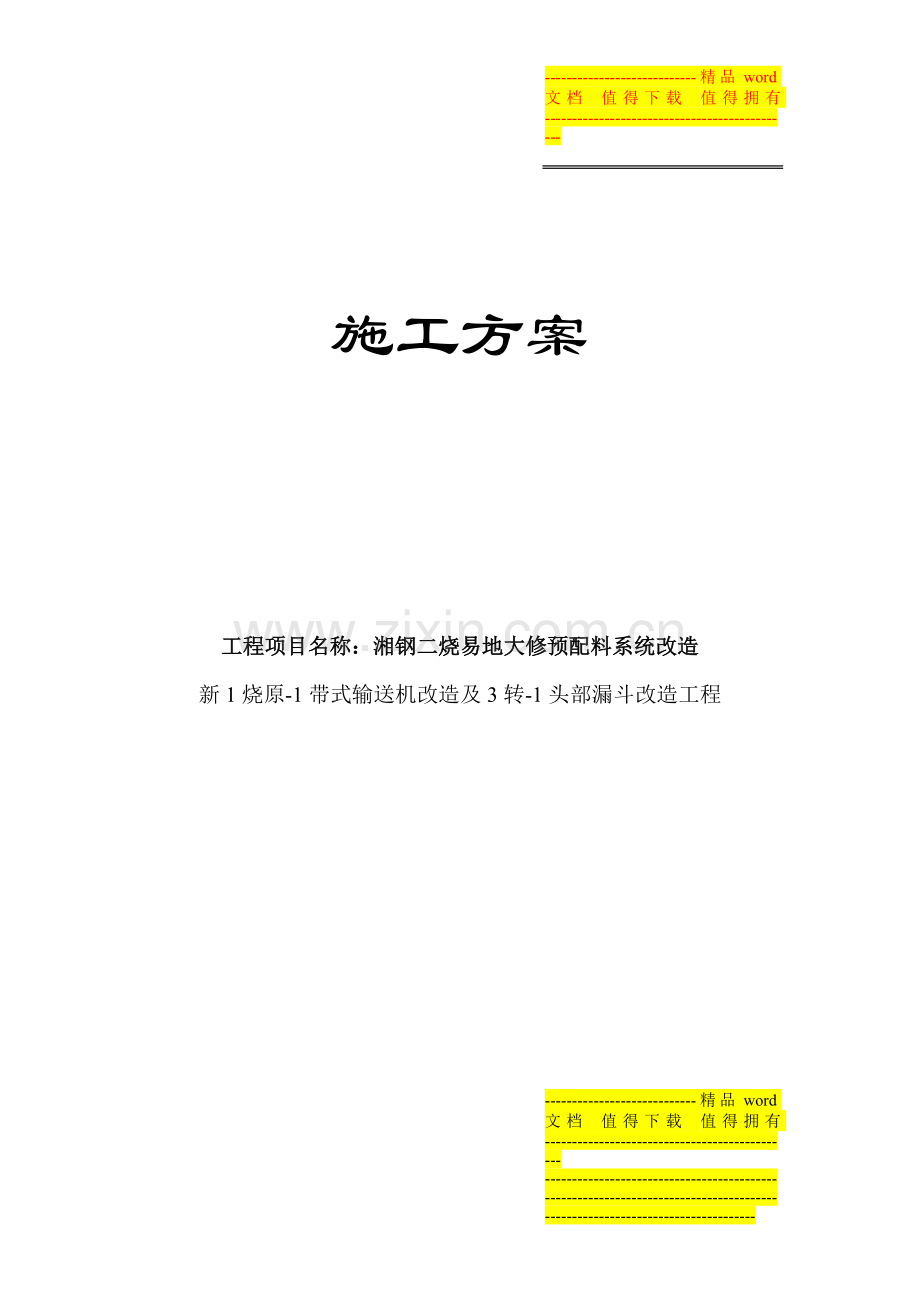

施工方案

工程项目名称：湘钢二烧易地大修预配料系统改造
新1烧原-1带式输送机改造及3转-1头部漏斗改造工程

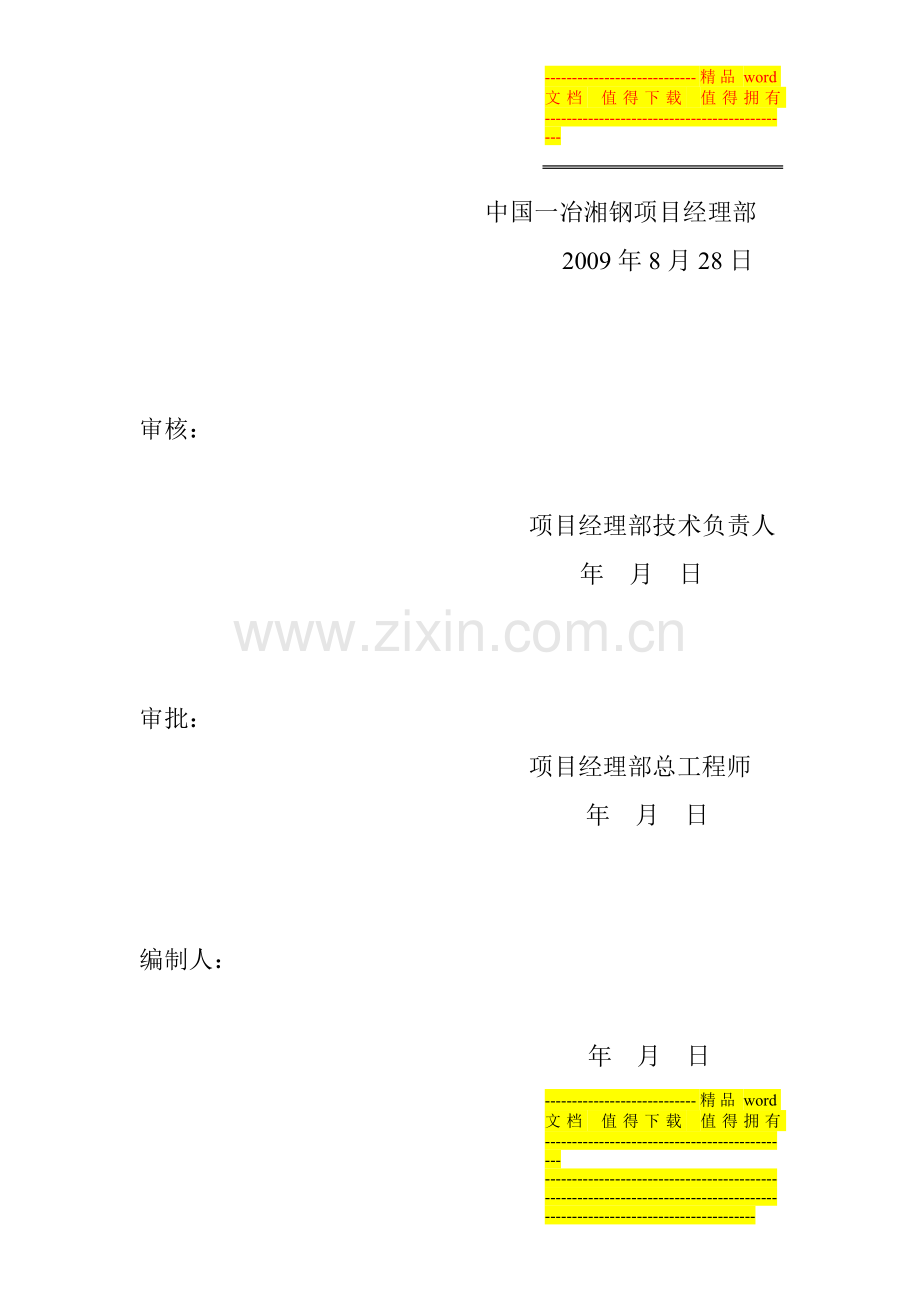

中国一冶湘钢项目经理部
2009年8月28日

审核：

项目经理部技术负责人
年 月 日

审批：
项目经理部总工程师
年 月 日

编制人：

年 月 日

业主（或监理）审定意见：
负责人：
年 月 日

目 录

一、 工程概况
二、 编制依据及技术标准、规范
三、 拆除及安装设备工作内容一览表
四、 施工程序及顺序
五、 主要施工方法及技术要求和网络
六、 主要施工机械机具及劳动力计划
七、 工程质量保证措施
八、 安全施工保证措施
九、 文明施工、环境保护措施

一、工程概况：
湘钢360㎡烧结机配套项目是老二烧混均料保产和预配料系统改造是二烧易地大修的前期工程。我公司在本期工程中承接了4转-1的头部机械传动部及驱动装置底座。3转-1的头部漏头及溜槽的拆除再安装工作。同时本次改造工程涉及二烧的停产（16小时）对施工时间和施工工期有严格的要求，同时由于土建正在进行其它项目的施工，地面障碍多，施工场地狭窄，所以需要有关方面的通力协作，紧密配合方能做好本次改造施工，确保安全、质量，达到一次试车成功。
二、编制依据及技术标准、规范：
1、湘钢二烧易地大修“中冶南方（湘潭）钢铁工程技术有限公司”设计的有关图纸和湘钢烧结厂工程发包的工程量清单。
2、《连续输送机设备安装工程施工及验收规范》GB50270-98。
3、《带式输送机技术要求》GB10595-89。
4、《机械设备安装工程施工及通用规范》GB50231-98。
5、《冶金机械安装工程手册》冶金工业出版社。
三、安装工艺设备一览表：
湘钢二烧结工艺设备施工项目
序号
图号
项目名称
工作内容
总重
备注
1
23.7M8-1
新一烧原-1带式
输送机头部拆除
1、 驱动装置拆除
3763
设备倒运
2、 驱动装置底座拆除
913.8
4869.5
3、 联轴器置L=1拆除
32.7

4、 弹性柱销齿式联轴器ZL10
170×302 拆除
130×252
160

5、基础拆除 3300×1020×100
3.4㎡
总4869.5
2
23.7M8-1
新1烧原-1带式
输送头部安装
1、 驱动装置底座安装
913.8
设备进场倒动4869.5
2、 驱动装置和器安装
400
热装
3、 驱动装置安装
3763

4、 弹性柱销式联轴器安装
200

5、 联轴器罩安装
160
热装
3
23.7A4-1
3A转-1头部漏头及溜槽喇叭口导料槽拆除
1、头部漏头拆除
586.8

2、溜槽拆除
1563.3

3、喇叭口导料槽拆除
378

4、拆除设备倒运
2529

5、漏头前平台及支架拆除
300

4
23.7A4-1
3A转-1头部漏头溜槽等设备安装
1、设备倒运
6579

2、漏头安装
586.8

3、电液动三通阀安装
1000

4、滑槽（一）、（二）、（三）、（四）、（五）、（六）安装
4692

5、喇叭口导料槽

四、施工程序及顺序：
1、新1烧原-1头部驱动装置拆除及安装：
设备进场，验收设备底座与
基础

加油及试车
减速机及电机
与底座安装
拆除驱动装置与底座及倒运
安装驱动
装置组
熟悉图纸
技术资料

2、3A转-1头部漏斗拆除及安装：
设备进场
验收设备

拆除及倒运
熟悉图纸
技术资料

安装溜槽件6，导料槽
件4、件3、件2、件1
试车
安装电动
三通阀
安装漏斗

五、主要
五、主要施工方法及技术要求和网络：
1、图纸会审：与甲方、设计人员、监理充分沟通，了解设计图纸及施工的技术要求。
2、验收设备：检查质量合格证及设备发货清单的准确性和完整性，按设备清单、检查设备的型号、规格、数量应符合设计和产品标准的要求，并作好保管工作。
3、新1安装方法技术要求及网络：在拆除和安装前应对施工人员进行安全技术交底后方可施工。并且制作拆卸工具1个，加热油锅1个δ=6 800×800×600 1个，确定设备停机前三天，用松漆浸湿地脚螺栓三天，便于拆除。同时设备进场。用16T汽车吊、卸吊装口。倒运到安装现场。然后进行减速机与底底的安装，安装前减速机底部加3-5mm调速垫。按照规范要求与电机联接。（规范要求见附表）停产后整体安装。
接到停机通知后。拆除地脚螺栓及连轴器螺栓吊离基础，利用制作的工具拆除连轴器，并且热装联轴器，开工前已作好工具、材料，见表，拆除设备按照甲方指定的地点倒运到位，同时进行基础打掉二次澡浆基础。确认基础与底座符合要求后，驱动装置整体安装，按规范要求与头轮找正。
按照要求加油，清理施工场地，并作好试车准备。
弹性柱销齿或联轴器偏差规定：
联轴器外形最大直径D（mm）
两轴心径后位移
（mm）
两轴线倾斜
端面间隙S
（mm）
78-118
0.08
0.5/1000
2.5
158-260
0.1
4-5
300-515
0.15
6-8
网络：
开工前三天
开工0-1小时
1-4小时
4-8小时
8-16小时
驱动装置组装
地脚螺栓拆除
设备吊离基础
拆卸连轴器
热装连轴器
驱动装置安装到位与头轮找正
4、拆除安装方法及技术要求和网络：3A转-1由于场地狭窄，土建又在施工，加上皮带通和空中管道，所以给我公司施工和吊装增加了很大的难度，所以需要80T吊车来进行设备的拆除倒运和安装。
当接到停产通知后，（在前三天我公司技术人员需按照图纸检查漏斗与溜槽是否符合设计要求）。
需在8.5m平方上打一个Ф100mm的洞，挂2T倒链，为了接运吊车吊过来的溜槽和拆除的溜槽倒运出去。
首先暂时拆除3A转-1导料槽两个，便于拆除和安装，然后利用3#转运站上的单梁吊，吊起漏斗拆除4个支撑脚，方可吊出，倒运外面，用80T吊车，汽车运走。拆除完后打扫现场，进行安装，首先用吊车吊漏斗利用3#转运站的单梁吊接应，并吊到指定的位子。固定4个支架后，方可落位。再进行电液动三通阀的安装，同样用吊车把设备吊到5.5m。利用2t手拉葫芦接应到位，然后依次按6#、4#、3#、2#、1#溜槽，安装导料槽。清理现场，准备试车。
网络规划：
开工前准备
工作及打洞
0 - 6 小时
6 - 7
7 - 8
8 - 9
拆除及倒运
安装漏斗平台
安装电液三通阀
安装6#溜槽
9：00-9：30
9：30-10：30
10：30-11：30
11：30-12：30
12：30-13：30
安装导料槽
安装件4
安装件3
安装件2
安装件1
13：30-16：00

清理现场试车

六、主要施工机械、机具、劳动力计划：
1、主要施工机具表：
序号
机械或设备名称
型号规格
数量
备注
1
平板运输汽车
5t
4班
设备进场及倒运设备
2
汽车吊
16t
1班

3
汽车吊
80t
2班

4
电焊机
BX-500
2台

5
液压千斤顶
10t
2台

6
倒链
5t
2台

3t
2

2t
2

7
切割工具
60米
2

8
钢板
δ=20
2㎡
制作工具
9
钢板
δ=6
4㎡
制作油盆
10
填料
Ф10
50米

2、施工人员安排计划：
管理人员2人；设备员1人；安全员1人；施工人员：钳工4人；铆工4人；电焊1人；火焊1人；架工2人；小工4人。
七、工程质量保证措施：
1、质量方针：信守合同，保证质量，优质服务，为业主提供满意的建设工程产品。
2、质量目标：按照国家质量标准和双方合同中有关质量规定进行施工，实现目标管理，确保单位工程全部100%合格，主要分项工程优良率达到85%。工程质量达到国家施工验收规范规定的合格标准。
3、施工阶段的质量控制：图纸有会审；施工有方案；技术有交底；工程资料与施工同步，按施工网络进行施工，确定工期。
保证特岗作业人员有岗位证书，保证进场机具有验证记录。

八、安全施工保证措施：
1、安全目标：无工亡事故、无重伤事故、无恶性事故。
2、安全管理：执行国家、部门、地方和企业安全管理各项规定。
3、安全措施：在进入施工现场前，对所有施工人员进行针对性的安全教育和安全交底。
4、进入施工区域必须戴好安全帽并扣好安全帽带，施工时正确穿戴好劳防用品，听从有关领导及现场安全员的劝告和指挥。
5、起重设备、吊索具等符合使用规范要求；使用前认真检查，严禁超负荷及带病使用，指定专人操作，专人挂吊指挥，严格执行开动牌制度。
6、施工开始前，组织人员全面检查，清理现场，对各种水、电、气等管道等应与业主有关部门有关人员联系，清理、落实可靠的安全措施，并派专人做好现场设备、材料的警戒监护。
7、多层次立体施工时，安排交叉作业，同时施工时，采取可靠的中间隔离设施，否则不在同一垂线下作业，预留通道、孔洞等做好防护措施。
8、施工临时用电等，由业主和项目部有关人员安排接装，确保绝缘，接地良好，并有醒目标志。施工完毕，及时拆除，做到“装得安全，用得正确，拆得彻底。”
9、停电、送电有专人负责，严格执行签证制度，向业主和项目部有关部门办理签证。
10、施工与安全发生矛盾时，应暂停施工，并立即向有关领导汇报。
11、大件设备吊装区域设警示标志，指派专人监护，以护他人闯入发生危险。
12、氧气瓶、乙炔瓶、油桶等易燃易爆物品，离气割、电焊等明火作业区十米以上，并设有禁火标志；氧气、乙炔瓶不混放，两者应相距五米以外。
13、搭设的脚手架，走道、跳板符合规范要求，确保安全、牢靠。使用前和使用过程中要执行专人分阶段检查和维护保养，严禁超负荷堆放重物。
14、搭建临时施工棚，堆放物件、设备，符合现场管理要求，不堵塞安全通道或车行道。
15、不擅自拆除脚手架、缆风绳、安全标志、警戒线，不准穿越、闯入警戒区域。
16、无条件接受业主有关部门和项目部的安全管理，听从现场安全监护员的劝阻、教育。
九、文明施工、环境保护措施：
1、文明施工、保护环境。
2、严格遵守国家现行的有关文明施工的规章制度和业主的有关规定，使工地和工程保持良好的秩序。
3、施工人员和设备机具按业主或项目部指定的时间和场地进驻现场服从业主和项目部在现场的统一管理。
4、采取一切合理措施，保护工地及工地周围的环境，避免污染，避免由于其施工方法不当造成对施工人员和财产的危害。
5、施工期间，保证现场不出现不必要的障碍，施工时焊机位置合理，不乱拉焊机一、二次线。
6、收班后或暂停施工时，将所有相具、材料摆放整齐，现场值班看守。
7、施工结束并移交后将暂时不使用的设备和多余材料储存并作出妥善安排，从现场清除并运走废料、垃圾。并有计划地从工地上将所有有关施工用的机械、机具撤离，并使工地保持清洁，使业主满意。
