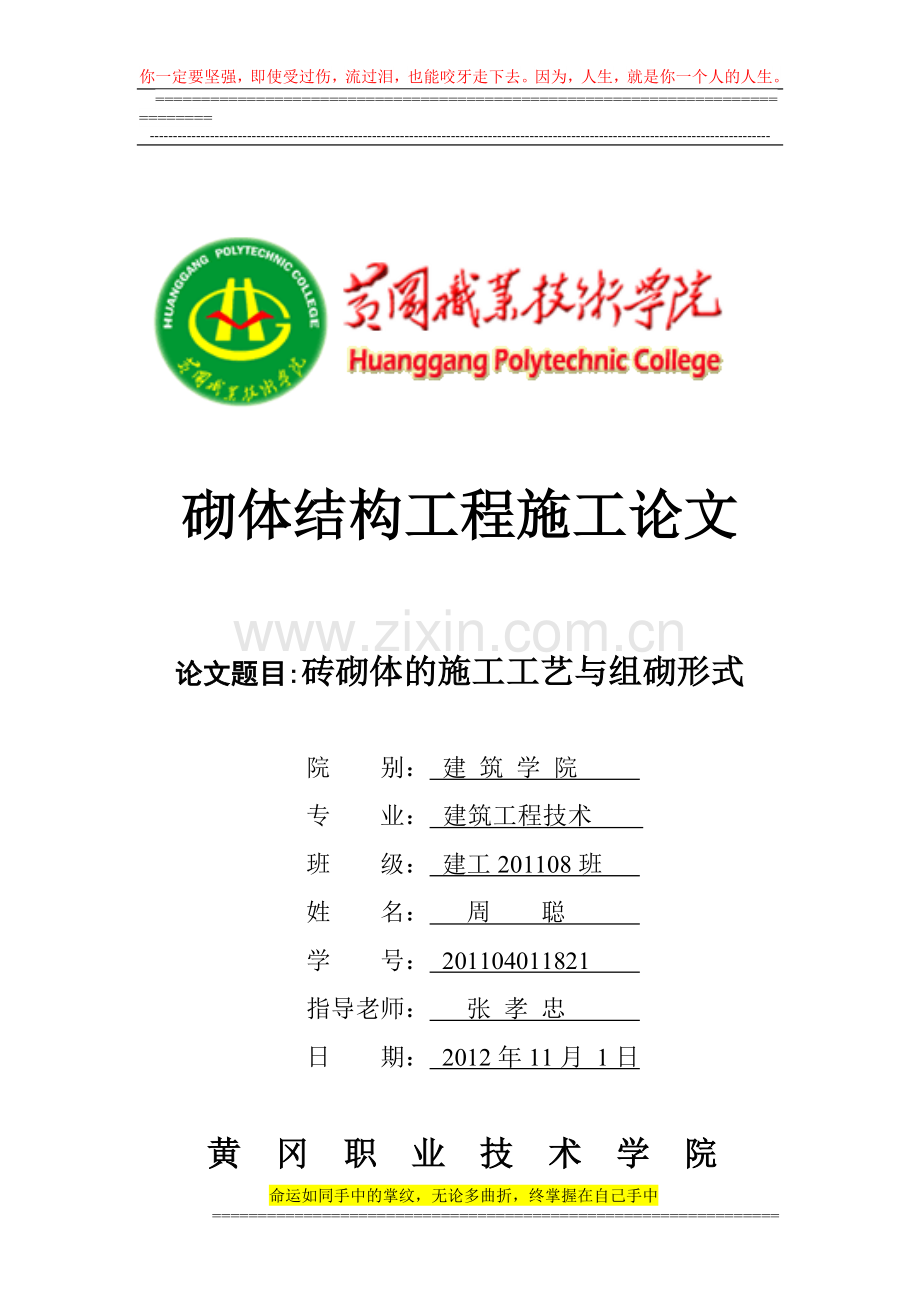

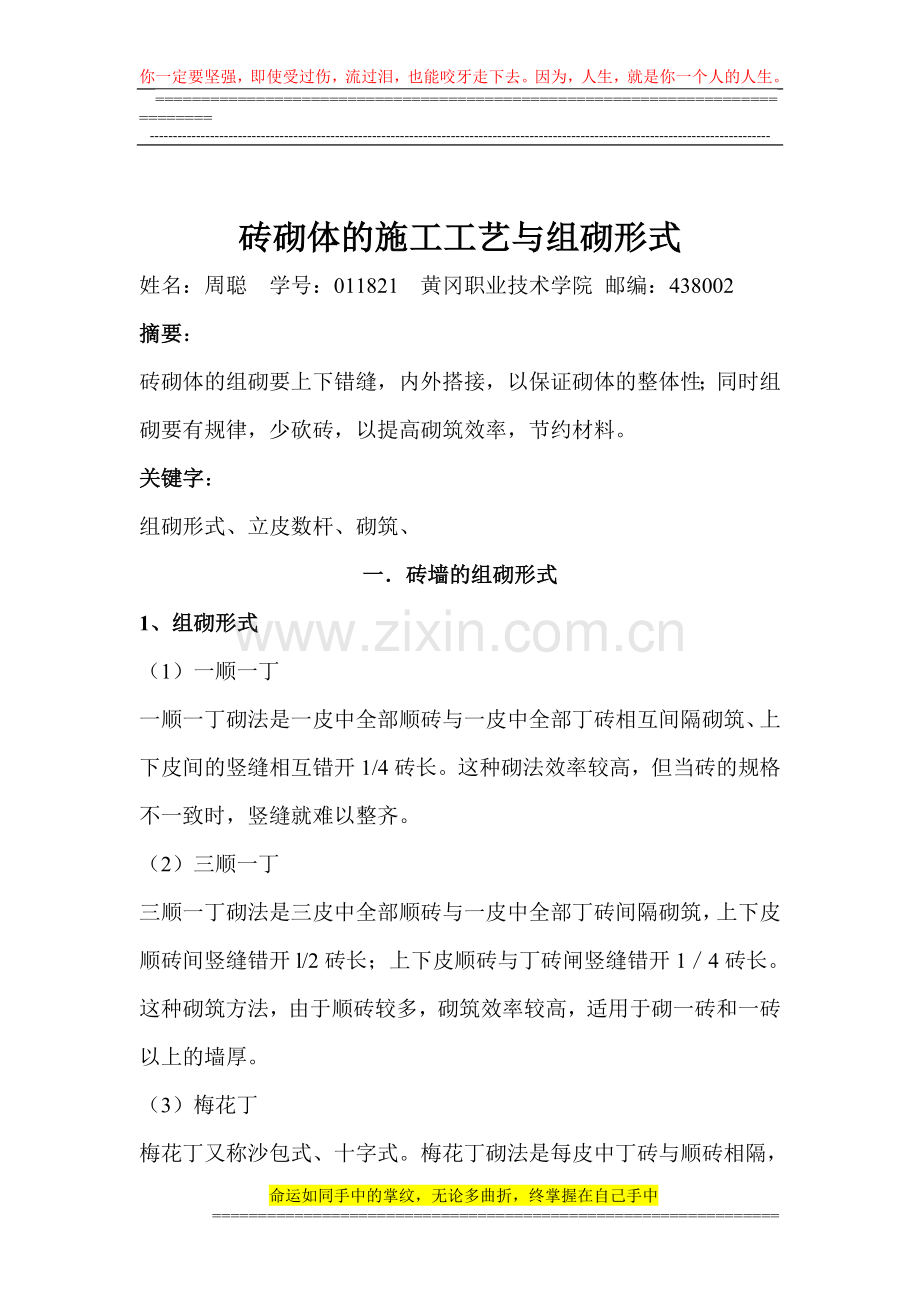

你一定要坚强，即使受过伤，流过泪，也能咬牙走下去。因为，人生，就是你一个人的人生。=-砌体结构工程施工论文论文题目:砖砌体的施工工艺与组砌形式院 别： 建 筑 学 院 专 业： 建筑工程技术 班 级： 建工201108班 姓 名： 周 聪 学 号： 201104011821 指导老师： 张 孝 忠 日 期： 2012年11月 1日黄 冈 职 业 技 术 学 院砖砌体的施工工艺与组砌形式姓名：周聪 学号：011821 黄冈职业技术学院 邮编：438002摘要：砖砌体的组砌要上下错缝，内外搭接，以保证砌体的整体性；同时组砌要有规律，少砍砖，以提高砌筑效率，节约材料。关键字：组砌形式、立皮数杆、砌筑、一砖墙的组砌形式1、组砌形式（1）一顺一丁一顺一丁砌法是一皮中全部顺砖与一皮中全部丁砖相互间隔砌筑、上下皮间的竖缝相互错开1/4砖长。这种砌法效率较高，但当砖的规格不一致时，竖缝就难以整齐。（2）三顺一丁三顺一丁砌法是三皮中全部顺砖与一皮中全部丁砖间隔砌筑，上下皮顺砖间竖缝错开l/2砖长；上下皮顺砖与丁砖闸竖缝错开14砖长。这种砌筑方法，由于顺砖较多，砌筑效率较高，适用于砌一砖和一砖以上的墙厚。（3）梅花丁梅花丁又称沙包式、十字式。梅花丁砌法是每皮中丁砖与顺砖相隔，上皮丁砖坐中于下皮顺砖，上下皮间竖缝相互错开1/4砖长。这种砌法内外竖缝每皮都能错开，故整体性较好，灰缝整齐，比较美观，但砌筑效率较低。砌筑清水墙或当砖规格不一致时，采用这种砌法较好。为了使砖墙的转角处各皮间竖缝相互错开，必须在外角处砌七分头砖（即3/4砖长）。当采用一顺一丁组砌时，七分头的顺面方向依次砌顺砖，丁面方向依次砌丁砖。砖墙的丁字接头处，应分皮相互砌通，内角相交处竖缝应错开1/4砖长，并在横墙端头处加砌七分头砖。砖墙的十字接头处，应分皮相互砌通，交角处的竖缝相互错开1/4砖长。（4）其他砌法砖墙的砌筑还有全顺式、全丁式、两平一侧式等砌法。2砖柱组砌砖柱组砌，应使柱面上下皮的竖缝相互错开1/2砖长或1/4砖长，在柱心无通天缝，少砍砖，并尽量利用二分头砖（即1/4砖）。严禁用包心组砌法。3空心砖墙组砌规格为190mm190mm90mm的承重空心砖一般是整砖顺砌，上下皮竖缝相互错开1/2（100mm）。如有半砖规格的，也可采用每皮中整砖与半砖相隔的梅花丁砌筑形式。规格为240mm115mm90mm的承重空心砖般采用一顺一丁或梅花丁砌筑形式。规格为240mm180mm115mm的承重空心砖一般采用全顺或全丁砌筑形式。非承重空心砖一般是侧砌的，上下皮竖缝错开12砖长。二、砖砌体的施工工艺1找平、弹线砌筑前，在基础防潮层或楼面上光用水泥砂浆找平，然后在龙门板上以定位钉为标志，弹出墙的轴线、边线，定出门窗洞口位置。二楼以上墙的轴线可以用经纬仪或垂球将轴线引上，并弹出各墙的宽度线，划出门洞口位置线。2摆砖摆砖也称撂底是指在放线的基面上按选定的组砌方式用干砖试摆。一般在房屋外纵墙方向摆顺砖，在山墙方向摆厂砖。摆砖的目的是为了校对所放出的墨线在门洞口、附墙垛等处是否符合砖的模数，以尽可能减少砍砖，并使砌体灰缝均匀，组砌得当。摆砖结束后，用砂浆把干摆的砖砌好，砌筑时注意其平面位置不得移动。皮数杆是指在其上划有每皮砖和砖缝厚度，以及门窗洞口、过梁、楼板、梁底、预埋件等标高位置的一种木制标志杆，它是砌筑时控制砌体竖向尺寸的标志，同时还可以保证砌体的垂直度。3立皮数杆、砌筑皮数杆一般立于房屋的四大角、内外墙交接处、楼梯间以及洞口多的地方，大约每隔1015m立一根。皮数杆的设立，应由两个方向斜撑或锚钉加以固定，以保证其牢固和垂直。一般每次开始砌砖前应检查一遍皮数杆的垂直度和牢固程度。砌砖的操作方法很多，各地的习惯、使用工具也不尽相同。一般宜用“三一”砌砖法，即一铲灰、一块砖、一挤揉。砌砖时，先挂上通线，按所排的干砖位置把第一皮砖砌好，然后盘角，每次盘角不得超过六皮砖，在盘角过程中应随时用托线板检查墙角是否垂直平整，砖层灰缝是否符合皮数杆标志，然后在墙角安装皮数杆，即可挂线砌第二皮以上的砖。砌筑过程中应三皮一吊，五皮一靠，在操作过程中严格控制砌筑误差，以保证墙面垂直平整。砌一砖半厚以上的砖墙必须双面挂线。每层承重墙的最上一皮砖、梁或梁垫下面的砖，应用丁砖砌筑；隔墙与填充墙的顶面与上层结构的接触处，宜用侧砖或立砖斜砌挤紧。4勾缝、清理勾缝是清水砖墙的最后一道工序，具有保护墙面和增加墙面美观的作用。内墙面可采用砌筑砂浆随砌随勾缝，称为原浆勾缝；外墙面应采用加浆勾缝，即在砌筑几皮砖以后，先在灰缝处划出10mm深的灰槽。待砌完整个墙体以后，再用细砂拌制1：1.5水泥砂浆勾缝。当一层砖砌体砌筑完毕后，应进行墙面、柱面和落地灰的清理5各层标高的控制各层标高除立皮数杆控制外，还可弹出室内水平线进行控制。底层砌到一定高度后，在各层的里墙角，用水准仪根据龙门板上的0.000标高，引出统一标高的测量点（一般比室内地坪高出200500mm），然后在墙角两点弹出水平线，依次控制底层过梁、圈梁和楼板板底标高。当第二层墙身砌到一定高度后，先从底层水平线用钢尺往上量第二层水平线的第一个标志，然后以此标志为准，用水准仪定出各墙面的水干线，以此控制第二层标高。6临时洞口及构造柱施工时需在砖墙中留置的临时洞口，其侧边离交接处的墙面不应小于500mm；洞口顶部宜设置过梁。抗震裂度为9度的建筑物，临时洞口的留置应会同设计单位研究决定。设有钢筋混凝土构造柱的抗震多层砖混房屋，应先绑扎钢筋，而后砌砖墙，最后浇构造柱混凝土。墙与柱应沿高度方向每500mm设26钢筋，每边伸入墙内不应少于lm；构造柱应与圈梁连接；砖墙应砌成马牙槎，每一马牙槎沿高度方向的尺雨不超过300mm，马牙槎从每层柱脚开始，应先退后进；该层构造柱混凝土浇完之后，才能进行上一层施工。7空心砖墙承重空心砖的空洞应呈垂直方向砌筑，非承重空心砖的空洞应呈水平方向砌筑。非承重空心砖墙，其底部应至少砌三皮实心砖，在门洞两侧一砖长范围内，也应用实心砖砌筑。操作者应了解砖墙组砌形式，不单纯是为了清水墙美观，同时也为了满足传递荷载的需要。因此，不论清水墙混水墙，墙体中砖缝搭接不得少于1/4砖长；为了节约，允许使用半砖头，但也应满足1/4砖长的搭接要求，半砖头应分散砌于混水墙中。砖柱的组砌方法，应根据砖柱断面和实际使用情况统一考虑，但不得采用包心砌法。墙体组砌形式的选用，应根据所砌部位的受力性质和砖的规格尺寸误差而定。砖砌体组砌方法应正确，内外搭砌，上、下错缝。清水墙、窗间墙无通缝；混水墙中不得有长度大于300mm的通缝，长度200mm300 mm的通缝每间不超过3处，且不得位于同一面墙体上。砖柱不得采用包心砌法。抽检数量：每检验批抽查不应少于5处。检验方法：观察检查。砌体组砌方法抽检每处应为3 m5 m。砖砌体是由众多砖块，以砂浆作为粘结材料组成。为了使它们能共同作用、均匀受力，保证砌体的整体强度，必须采用正确的组砌方法，如一顺一丁组砌法，梅花丁砌法、三顺一丁砌法、全丁砌法（仅适用于砌圆弧形）、全顺砌法（仅适用于半砖墙）、两平一侧砌法（仅适用于180 mm或300 mm厚）等。组砌时应注意以下几点：1 应避免出现“通缝” 所谓“通缝”，即是上下皮块体搭接长度为小于某一规定数值的竖向灰缝。对砖砌体而言，这个数值规定为25mm。关于混水墙中通缝的规定 ：原国家标准建筑工程质量检验评定标准GBJ 301-88规定，“混水墙每间（处）46皮砖的通缝不超过3处”（系对合格标准）；“混水墙面间（处）无4皮砖的通缝”（系对优良标准）。参照上述标准，原规范GB 50203-2002第5.3.1条规定：“混水墙中长度大于或等于300mm的通缝每间不超过3处，且不得位于同一面墙体上”。规定中通缝长度300mm相当于5皮普通砖加上5道水平灰缝砂浆的厚度，这不仅适用于普通砖砌体，而且也适用于块体厚度为90mm的多孔砖砌体。规范对通缝的上限未予控制的考虑，主要是砖砌体施工中的组砌方法的一个重要原则是必须“错缝”， 避免“通缝”的出现，这是普通常识。另外，即使出现很长的通缝，也可以在观感质量检查时给予指出并返修。新规范GB 50203-2011在该条文修改时，为便于施工质量的控制与检查，将相关规定修改为：“混水墙中不得有长度大于300mm的通缝，长度200mm300mm的通缝每间不超过3处，且不得位于一面墙体上。”2 关于砖柱不得采用包心砌法所谓“包心砌法”是指先砌砖柱的四周，后在中间填砌的砌筑方法。由于中间填砌部分与四周无相互搭接，使砖柱形成内通缝，降低了砖柱的整体性，此外，常在施工中会因中间填不实而减少柱的截面面积，从而降低其结构性能。参考文献：1姜晨光。土木工程概论。化学工业出版社。20092孙瑞丰。建筑学基础。清华大学出版社。2006命运如同手中的掌纹，无论多曲折，终掌握在自己手中=
