服务楼电气施工组织设计.doc

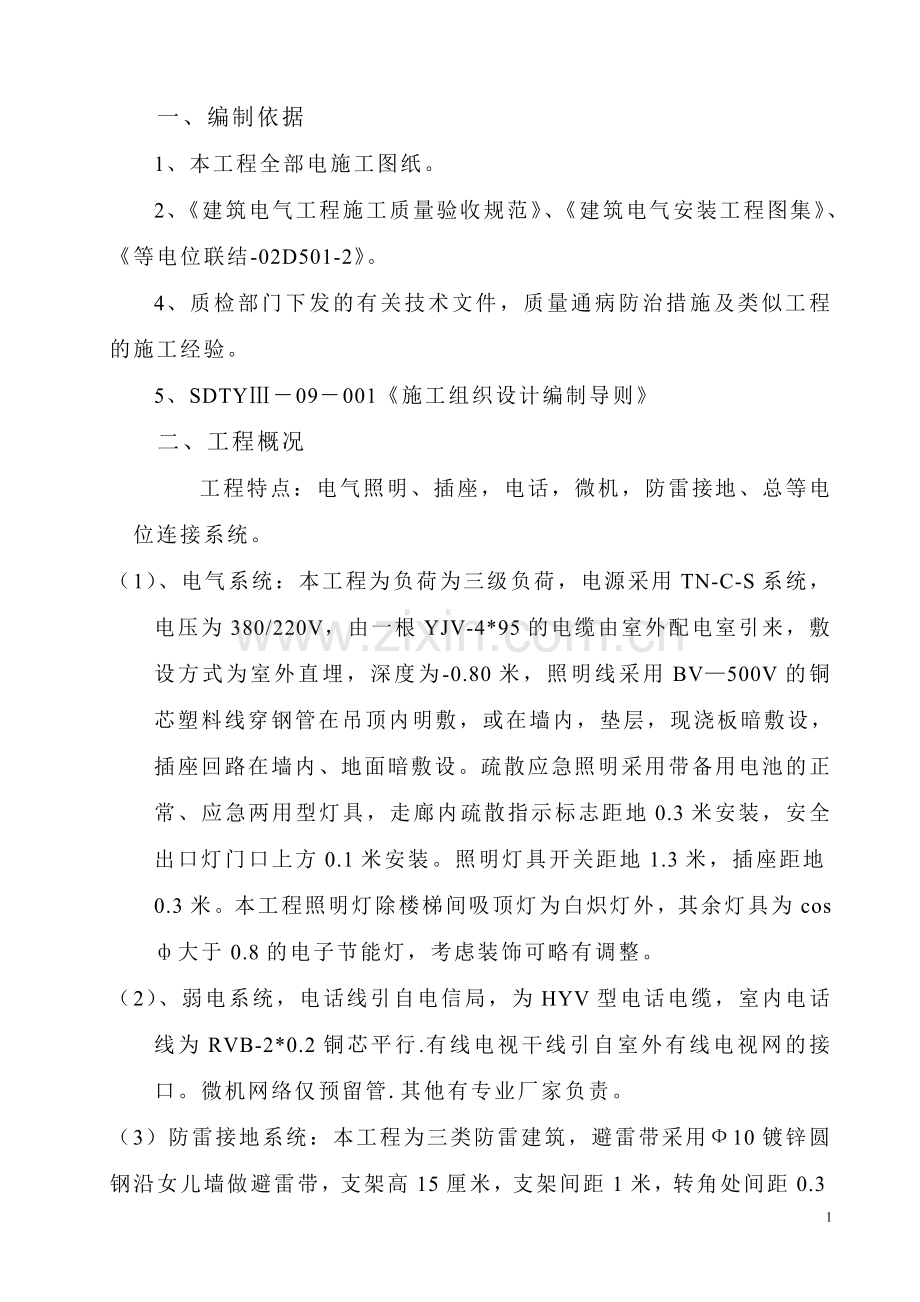

一、编制依据
1、本工程全部电施工图纸。
2、《建筑电气工程施工质量验收规范》、《建筑电气安装工程图集》、《等电位联结-02D501-2》。
4、质检部门下发的有关技术文件，质量通病防治措施及类似工程的施工经验。
5、SDTYⅢ－09－001《施工组织设计编制导则》
二、工程概况
工程特点：电气照明、插座，电话，微机，防雷接地、总等电位连接系统。
（1）、电气系统：本工程为负荷为三级负荷，电源采用TN-C-S系统，电压为380/220V，由一根YJV-4*95的电缆由室外配电室引来，敷设方式为室外直埋，深度为-0.80米，照明线采用BV—500V的铜芯塑料线穿钢管在吊顶内明敷，或在墙内，垫层，现浇板暗敷设，插座回路在墙内、地面暗敷设。疏散应急照明采用带备用电池的正常、应急两用型灯具，走廊内疏散指示标志距地0.3米安装，安全出口灯门口上方0.1米安装。照明灯具开关距地1.3米，插座距地0.3米。本工程照明灯除楼梯间吸顶灯为白炽灯外，其余灯具为cosф大于0.8的电子节能灯，考虑装饰可略有调整。
（2）、弱电系统，电话线引自电信局，为HYV型电话电缆，室内电话线为RVB-2*0.2铜芯平行.有线电视干线引自室外有线电视网的接口。微机网络仅预留管.其他有专业厂家负责。
（3）防雷接地系统：本工程为三类防雷建筑，避雷带采用Ф10镀锌圆钢沿女儿墙做避雷带，支架高15厘米，支架间距1米，转角处间距0.3米。屋面女儿墙上土建预埋—12*4的镀锌扁钢做支架，支架上焊接Ф10镀锌圆钢避雷带做接闪器。在楼四个角的顶部装设避雷针。利用建筑物柱内大于Ф16的两银钢筋做引下线，引下线的具体位置详见有关平面图，并在距室外地坪0.5米处预留测试扁钢，做暗钢，在—1.200米处留人工接地极连接断子。利用基础底板钢筋做接地装置，基础低板的主钢筋焊接成网，并与做接地引下线的柱筋焊接。凸出层面的金属物体，均与避雷带焊接。进入大楼的给排水管道,暖气管道等金属管件与建筑物金属结构做局部等电位联结，并通过纵向连接干线与总等电位联结箱连接，等电位联结端子箱要与所有电气设备的金属外壳均应通过接地线与接地装置可靠联结连接。所有进出建筑物的金属设备管线均与接地系统连接。接地系统为TN-C-S系统,为避免高电位引入,电源工作零线在进入户处作重复接地,接地电阻应小于1欧姆。强弱电系统的保护接地应与防雷接地连为一体,接地电阻不大于1欧姆。
4、工程内容
（1）室内电气配管
（2）电气配线工程
（3）开关插座及照明器具安装
（4）配电箱安装
（5）防雷接地
5、施工条件
施工现场水、电、道路、通讯畅通，场地平整，施工材料已具备，施工机械、劳动力已准备完毕。
6、工程进度控制
随土建形象进度逐步施工，配合后期装饰工作进行安装。
7、质量目标
（1）合同范围内的全部工程的所有使用功能符合设计（或变更）图纸要求；
（2）分项分部工程质量达到检验评定标准，合格率100%，单位工程顾客满意率100%，其中专项工程达到：
①所有隐蔽工程必须经甲方代表和监理部门验收合格；
（3）所有设备安装调试符合有关的规范规定。
（4）工程保修
建设工程质量管理条例规定，在正常使用条件下建设工程的最低保修期限为：
① 电气管线、设备安装为2年。
三、组织机构及职责分工
（1）项目经理1人，施工负责人1人，单位工程技术负责人1人，材料负责人、技术员、质检员、安全员各1人，班组长1人。
（2）项目质量保证体系（见附表一）

项目经理：
施工负责人：
单位工程技术负责人：
资料员

曹彬
材料员
：

安全员
：

质检员
：

技术员
：

操作工人

班组长：

四、施工方案
（一）工艺流程
1、 施工顺序：先现浇板内配管，再普通墙体配管，配线，最后器具安装。
2、 操作工艺流程
（1）、混凝土现浇板内电气暗配管
PVC管：预制加工（冷煨）→测定箱盒位置→稳住箱盒→管路连接（连接）、切断、弯曲
（2）管内穿线
选择导线→穿带线→扣管→放线→导线与带线的绑扎→带护口→导线连接、导线焊接→导线包扎→线路检查、绝缘摇测。
（3）开关、插座安装及照明器具安装
清理→接线→安装灯具→通电试运行
（4）配电柜及配电盘安装
配电柜及配电箱安装→弹线定位→安装配电箱（柜）→箱（盘）面安装→箱（盘）固定→绝缘摇测
（5）避雷接地安装
接地体→引下线暗敷→避雷带或均压环→避雷网→避雷针
（二）、施工方法
（1）混凝土现浇板电气暗配管
现浇板电气配管必须密切配合土建施工，将管线按设计要求敷设到位，绑扎牢固。管线及灯具位置符合设计要求，在模板上弹线定位，确保位置准确，配管在混凝土内必须有足够的保护层。浇灌混凝土时应设专人看护配管，以防管线位移或混凝土灌入接线盒。对于从楼地面向上引出的管路，必须保证在上层墙体位置线内引出，可以参照土建的钢筋位置，注意向上部分管路不要跨越轴线而形成交叉，以免给后续施工带来不必要的麻烦。向上的管路在引出位置应固定一根不小于Ф8的钢筋，用以固定位置和保护管路不受外力损伤折断。管口必须封堵严密，可以采用管堵封堵。在土建楼层放线后及时检查，对超出墙体线的管路，要及时进行处理，如果是根部超出，必须进行剔凿然后重新接管，如果是上部超出墙体线只须将其板正，但要主注意不能用力过猛，避免管路折断或变形。
（3）、砖墙电气配管
在砖墙上敷管时，采用割槽埋管，割槽深度及宽度应严格按规范规定施工，然后用强度等级不小于M10的水泥砂浆抹保护，保护层厚度大于15mm。配管完成后，先清理接线盒内杂物并试穿铁丝顺拉，看其管路是否畅通，管道清理完毕后将管口封堵。
（4）电气配线
①暗配管的电线管路宜沿最近的路线敷设，并尽量减少弯曲。埋入墙内或混凝土内的管子，离表面的净距不应小于15mm，本工程配管管路长度无弯超过30m，有一个弯超过20m，有两个弯超过15m时，均加设接线盒，以便穿线。
②根据图纸选择导线，相线、零线、地线颜色应加以区分，用黄绿色的导线做接地线，浅蓝色线做零线。
③同一回路的导线必须穿入同一管内，不同回路，不同电压的交流与直流导线不得穿入同一管内。
④在导线做电器连接时，必须先削掉绝缘层，再进行连接而后加焊，包括符合设计和规范要求，检查无误后再进行绝缘摇测。
⑤导线包扎，首先用粘塑料绝缘带从导线接头处始端的完好绝缘层开始，缠绕1－2个绝缘带幅宽度，再以半幅宽度重叠进行缠绕，在包扎过程中应尽可能的收紧绝缘带，最后在绝缘层上缠绕1－2圈后，再进行回缠。采用橡胶绝缘带包扎时，应将其拉长2倍后再进行缠绕，然后再用黑胶布包扎，包扎时要衔接好，以半幅宽度边压边进行缠绕。同时在包扎过程中收紧胶布，导线接头处两端应用黑胶布封严密。包扎后呈枣核形。
（4）开关、插座安装
本工程开关、插座全部选用暗装型。待土建内墙抹灰完成后，根据土建提供的标高线，用水准管测出标高，用钢尺测出设计坐标，弹出十字线，埋设开关、插座盒，严格控制坐标。
①暗装开关距地1.50m，开关中心距门榜为150－200mm，室内暗装配电箱距地1.8m。总配电箱、动力配电箱距地1.5米，卫生间插座距地1.8米，弱电插座底距地为0.3m。卫生间采用防水插座。
②开关位置应与灯位相对应，开关灵活。
③同一室内安装的开关、插座高低差不大于5mm，成排安装时，相邻开关、插座的高低差不大于2mm。
④暗装的开关、插座应有专用盒。盖板应端正严密，并与墙面相吻合。
⑤开关控制相线，两孔插座左接零右接火，三孔插座左零右火上接地。
（5） 电气照明器具安装
①安装灯具时用木螺丝将灯具底盘固定在预埋的木砖上，最后把灯管安装好，并通电试运行，发现问题及时断电，查找原因并修复。
②导线进入灯具处的绝缘良好，留有适当余量，连接牢固紧密，不伤线芯。压板连接时压紧无松动。螺栓连接时，在同一端子上导线不超过两根。
③所有用电设备全部安装完后应对整个工程用电线路、设备进行满负荷通电运行。通电运行24小时，每8个小时检查一次，电压正常，各用电设备、灯具运转正常，线路、保险丝无过热现象，自动开关无误动现象。
（6）配电柜、盘安装
在墙体施工时按设计位置、坐标预留洞口，待内粉时埋入箱体。箱体安装平整、牢固。与墙面平齐并稍凹于前面5mm，以便盘面安装完后与墙面接触紧密，无缝隙。配电箱进场后必须进行开箱检验看其配件、布线是否符合设计及规范要求，不合格品严禁使用。
①配电（柜）箱盘应有可靠的接地，配线排列整齐，并绑扎成束，在活动部位两端固定，盘面引出及引进线留有适当余量，以便检修。
②接零系统中的零线在箱内做好重复接地。
③配电柜、箱上的母线应涂有黄（A）、绿（B）、红（C）、浅蓝（N）等颜色，双色线为保护地线。
④配电柜、盘上的器具、仪表固定牢固、平整，间距均匀，铜端子无松动，启闭灵活，零部件齐全。
⑤配电柜、箱盘安装牢固、平整，其垂直度允许偏差3mm。
⑥配电柜、箱盘全部安装完后，用500兆欧表对线路进行绝缘摇测，并做好记录。
（7）、避雷接地安装工程
a、 工程利用底版钢筋和深基础作接地体，按图纸尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋（不少于两根）底部与底板筋搭接焊好，并在室外地面以下将主筋焊接予埋接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查。
b、 利用主筋作引下线按设计要求找出全部主筋位置，用油漆作好标记，距室外地面0.5米处焊接测试卡，随钢筋逐层串联焊接至顶层，并焊出屋面一定长度的引下线Ф10的镀锌圆钢以备与避雷网连接。
c、 利用主筋作引下线时，每条引下线不得少于两根主筋，每根主筋直径不能小于Ф16毫米，现浇砼内敷设引下线不做防腐处理。主筋搭接处按接地线要求焊接，当主筋连接采用压力埋弧焊、对焊时其接头可不焊跨接线及其他焊接处理。
d、 屋面避雷网有明网和暗网，明网采用Ф10镀锌圆钢设于女儿墙中，支持卡子高度150，钢筋连接处均焊接。
五、质量和安全技术措施
①工程质量保证措施
a、建立健全以项目经理为主的质量保证体系，对施工过程进行全面质量控制，确保工程质量达到预定目标。（质量保证体系见附表二）
b、深入贯彻ISO9002质量保证体系模式标准，保证本工程全过程质量处于受控状态，增强广大员工的质量意识。加强“质量是企业的生命，信誉的根本，效益的核心”的质量意识教育。 树立用户满意是我们的承诺的服务宗旨。
c、制定切实可行的质量奖罚制度，奖优罚劣。工程质量与经济挂钩，利用经济杠杆，提高工程质量管理力度，确保工程质量。
d、加强职工培训，提高施工人员的技术水平和素质，提高工程质量。
e、加强管理力度，实行跟踪检查，对施工过程中发现的不合格现象，坚决改正。制定质量通病防治措施，并认真，执行消除质量通病，提高工程质量。
f、制定质量目标，实行质量目标责任制，由技术负责人及工程负责人与公司签订责任承包书，并附以奖罚条款，加强管理力度。
g、认真做好图纸会审和技术交底工作。将设计意图和要求，规范标准，通过技术交底，向操作人员进行详尽说明，使操作人员充分了解设计和规范要求。
h、实行样板开路，每道工序均按设计及规范要求做出样板，经建设单位、监理单位、质检员共同检验合格后方可大面积施工。
i、严格工序交接检，实行三检制度，认真做好专检、互检及交接检工作，确保工程质量。
j、土建、安装配合做到三个统一。
根据工序先后、轻重缓急、全盘考虑统一安排、协调生产。予留洞口、预埋管线，做到统一验收管理。工程收发、成品保护统一管理。
k、抓好反映工程内在质量的技术资料的收集整理工作，做到各种材料、设备合格证、抽检证齐全。施工试验、施工隐蔽、调试检验等原始记录整理及时、齐全，手续完备、准确可靠并按规定编制，装订成卷归档。
②安全施工
a、对新进场工人进行安全培训教育，提高安全生产意识，做到人人讲安全，处处管安全，一切为安全。
b、制定安全生产保证体系，做到层层有人管，事事有人抓，全体人员一致努力，确保安全施工。
c、严格执行各种规章制度，合理使用安全防护用品，提高自我防护意识。
d、施工用电必须使用合格的配电箱。各种用电设备不准超负荷运行，不准带病运转，不准在运行中保养。严禁乱接乱拉，严格执行一机一闸，并设漏电保护装置，高空作业必须系好安全带并有专人保护，交叉施工注意相互照应，以免误伤。
e、制止违章作业和违章指挥，对不符合安全生产条件的，严禁违章蛮干，对违章指挥，任何人有权制止或拒绝执行。
f、使用电气焊时要注意防火，作业现场周围不得有易燃易爆物品，并配置消防器材。
g、 场使用的导线接头处绝缘良好，导线完好无损，脱皮、老化的导线不得使用。施工工现场的电焊机应接地良好，采用一机一闸。氧气、乙炔瓶应间隔5米以上，氧气瓶不能在阳光下曝晒，应放置在遮阴处，乙炔瓶应垂直放置，且应设有防火止回阀。施工期间如遇大风、大雨天气，露天高空作业人员应撤离，停止室外作业，且雨后夜间施工，应由专业人员检查电线、电缆、电机等，确保安全后方可使用
h、 各种施工机械、都应有防雷接地的安全措施，手持小型电动机具应有接地零线及漏电保护装置，以免空气湿润发生漏电危害。
i、 雨季施工中，加强对电线架设的检查整修，做到电杆埋设要牢固，斜拉撑齐全，接头牢固，总分闸齐全，绝缘可靠；每次大风雨后，应先行检查后，再送电使用，避免用电事故发生。各种闸刀开关应有箱，且能防水，避免因漏传电引起事故。
j、 加强雨季中的活动电缆线的检查，做到不破皮漏电，不超负荷，接头的处理符合拉力和绝缘要求，必要时加防水绝缘套管，有条件的将电缆线离地架设。
③成品、半成品：
1、 材料到场应采取保护措施，怕晒、怕雨的材料应放置在库中，镀锌管、钢管等放置在室外的材料应垫高30CM，防止污染、腐蚀，破坏镀锌层。焊管应及时除锈刷红丹防绣漆。
2、 电气配管时，在土建浇注混凝土时，应派专业人员看守，防止套管脱节，混凝土进入管道内，另外应注意，管道是否被压扁、踩扁，发现后应及时修正。
3、穿线时在开关、插座盒处，把留有的线头倒插入管内，并用塑料布包扎结实。安装盒时，把线头盘在盒内，注意不能让砂灰进入盒内。
4、灯具、箱盘进入现场后，应码放整齐、稳固。并要注意防潮、搬运时前统一安装。
六、施工进度计划
施工进度按土建形象进度逐步施工，密切配合，全面监控，合理调配，保证不影响工程整体进度。
① 电气施工计划网络图（见附图）
② 施工进度计划表（见附表）
七、施工资源计划
序号
工 种
人 员
备 注
1

安装高峰期人

员作适当调整
2
电工
5
3
电焊工
2
4
油漆工
2
5
技术员
1
6
其他辅助人员
1

1、劳动力需用计划

2、材料需用量计划
（1）在施工过程中项目部材料人员严把材料采购关，货比三家，选择质优价廉的材料，控制材料进厂数量关，严格实行限额领料制度，给班组制定奖罚制度，选择最节省的施工工艺。
（2）根据公司规定工地材料严格执行限额领料制度；一是在工程开工前由材料员编制材料总需用计划表和材料采购计划表，二是每月材料员根据工程形象进度编制每月材料需用计划表和每月材料采购计划表，三是根据每月考核结果，按照公司规定和项目管理规定，对材料人员进行奖罚。

八、质量通病防治措施
一、电气安装工程
1、暗管暗敷弯曲半径不符合要求，有弯扁现象，接头方法不正确。
原因：
不用专用工具弯管，弯曲半径无控制措施，接头方法不按规范施工。
措施：
（1）配备专用弯管器，所有弯管必须使用弯管器制作，并制作专用胎具控制弯曲半径及弯扁现象。
（2）所有线管均采用套管连接，套管长度必须大于管径的1.5倍，管盒固定牢固。
（3）加强检查控制力度，防止不合格工序。
（4）进入箱盒必须使用锁母，牢固固定，管口需用圆锉打磨毛刺，以免划伤线皮。
2、管材质量不合格，保护层不够，连接不牢，接线盒乱开孔。
原因：
（1）采购时控制质量不严，图省钱，材料质量不合格。
（2）墙体暗敷剔槽深、宽不合适，不能满足保护层厚度。
（3）接头时套管不配套，空隙过大。
（4）接线盒使用不当乱开孔。
措施：
（1）严格采购程序，对不合格的材料坚决杜绝使用。
（2）沿敷管剔槽时必须保证剔槽深度宽度符合规范要求，保证保护层厚度。
（3）接头套管必须为合格配套品，连接时必须使粘接剂粘接牢固。
（4）接线盒、进管必须为一孔一管，正确使用，不准随意乱开孔，多管进一孔。
3、管内穿线，过多接头方法不对，导线不分色。
原因：
（1）标高设计没分支回路或设计失误，造成管口穿线根数过多不符合规范要求。
（2）不按规范施工，接头缠绕不足，焊接不均匀，未采用焊接式压接，包扎不严，操作马虎。
（3）进料时未考虑相色，或采购数量不足。
措施：
（1）严格按设计回路敷管，如设计失误应与设计联系采取补救措施，严禁自行并路或数路并管。
（2）严格执行工艺标准，所有接头均采用焊接或套管压接，操作认真，线头包扎严密。
（3）采购导线时按相色备足，满足需要。
4、灯具安装质量差
原因：
（1）圆木固定不牢，并且将导线压扁，损伤线芯。
（2）灯具安装不平正，与楼面、棚面接触不严。
（3）开关插座标高、坐标不一致，超出允许范围。
措施：
（1）圆木安装必须预埋木砖，木砖埋设牢固。固定圆木的螺钉，必须符合要求且拧紧，导线必须合理盘放在圆木中间凹槽内。
（2）灯具安装必须平正，与棚面接触严密，安装时严格检查控制安装质量。
（3）安装开关插座时，须先弹线定位找平。
5、导线连接质量差
（1）导线连接不当，相零交错。
（2）导线连接方法不对。
（3）配电箱配线混乱，箱体安装不平正。
（4）导线盒内余量过少。
措施：
（1）严格区分导线线色，接线时认真核对相零。
（2）单芯导线直线连接时，4mm2以下的采用绞接法，6mm2以上的采用缠绕卷法。单芯导线分支连接时，4mm2以下的采用绞接法，6mm2以上的采用缠卷法。多芯导线连接时，应采用单卷法、缠卷法和复卷法。其中复卷法适用于多芯软导线的连接。
（3）配电箱进场严格检查配线情况，如不合格应重新布线，安装时用水平尺找正。
（4）导线盒内留量不少于15cm。
6、接地极、接闪器引下线安装质量不符和要求。
原因：
⑴、原材不符合格有锈蚀。
⑵、接闪器支架高度不一致，敷设不顺直，焊接不标准。
（3）、测试卡螺栓垫圈不合格。
（4）、接地线与接地极连接不牢，焊接不符和要求利用柱筋时，焊接不符和要求。
措施：
⑴、所用材料必须镀锌且无锈蚀，妥善保管。
⑵、安装支架及接闪器时，须拉线找平钢尺测量定位。
⑶、测试卡搭接长度必须满足规定，制作时严格控制，连接螺栓为￠10以上，并平垫弹簧垫齐全。
⑷、接地线焊接搭接长度必须大于6d且双面焊接，焊缝平整饱满，利用柱筋作引下线时，其接头应焊接牢固，且4根主筋利用箍筋焊接，保证连接系数。
十、季节性施工措施
1、认真收集气象资料，做好防范准备工作，做到有备无患，暑雨季节做好防暑降温工作，准备充足的茶水、如气候条件太差，可根据情况适当调整作息时间，防止中暑。
2、做好防雨防潮工作，材料堆放，防止受潮，露天堆放的材料要有防雨措施。
十一、现场文明
1、现场施工工完料净，场地整洁，所有材料堆放整齐，分类明确并做好标识，做到文明施工。
2、交叉作业文明礼貌，互帮互助，密切配合。
3、不准打架斗殴、聚众闹事，工作时间严禁饮酒。
十二、技术经济指标
1、搞好团结发扬风格，树立集体荣誉感，为树立天元形象做按工程量套用劳动定额计划，安排工期，实行定额包干。
2、工程质量：确保合格率100％。
3、安全：杜绝重大伤亡事故，轻伤负伤率小于2‰。
4、机械利用率：95％。
5、实行限额领料制度，控制材料成本，提高利率。
钢材：8％
管材：7％
导线：5％
器具：1％
附材：12％
十三、环保技术措施
重要环境因素确定及应急措施：
结合本工程实际及以往施工经验，通过分析调查，确定了本工程在各个安装施工阶段的环境因素。
1、重要环境因素；使用切割机、电焊机等造成噪声 污染；进行墙体开槽时造成粉尘污染；电焊、气割及现场施工用电易引起火灾；施工中产生建筑垃圾；施工中产生能源浪费。
2、环境目标和指示：
目标—噪声达标排放
指标—安装施工（白天小于65Db，夜间小于55Db）
目标—现场无扬尘
指标—现场目测无扬尘。
目标—固体废弃物实现分类管理，尽量回收利用。
指标—合理处理各类废弃物，尽量回收利用 。
目标—最大限度节约用水用电。
指标—整个工程水电消耗比预算降低0.5
3、阶段控制措施：
①噪声控制
切割机、电焊机等及时维护保养，严禁带病作业，做到连接牢固，无松动、松旷现象。还应该做到科学和理安排时间，尽量避免、减少夜间施工。
②粉尘控制
进行墙体开槽时应预先将墙体润湿以减少粉尘产生。
③火灾控制
易燃易爆物品应设专库存放；电气焊作业时氧气乙炔瓶两者间距大于5.0米，与明火间距大于10米。
④固体废弃物处理
施工中产生的建筑垃圾应分有害、无害、再用三类堆放，并标识清楚，有害物质应设容器单独存放并做好记录，以免造成污染。
⑤能源浪费
为了控制能源浪费，提高职工节水节电意识，特制定了如下措施：
节水措施：向员工宣传节水意识，做到人走水停，杜绝长流水；水龙头、阀门损坏要及时修理；施工中要合理安排生产工艺，减少水的消耗。
节电措施：
应优先使用节能型灯具和电气设备；在照亮度得到保证的条件下，应取消多余的灯具和线路；休息和下班后要及时关闭灯具和电气设备。

十四、劳动力需要量计划
附表
序号
工种
人数
备注
1
电工
5—20人
随进度计划需要增加人员
2
电焊工
3人

施工机具需用量计划
附表
序号
施工机具名称
需用量
备注
1
电焊机
1台

2
切割机
3台

3
电锤
3把

4
台钳
2台

5
打磨机
1台

6
电焊电缆
300米

7
割丝机
2台

8
扳手
10台

9
总配电箱
1台

10
分配电箱
3台

11
开关箱
10台

12
五芯电缆
800米

13
四芯电缆
400米

序号
材料名称
规 格
数 量
备 注
1
PVC管
单位：米（DN）

16
4000

2
20
2000

3
25
2500

4
32
200

5
开关
单位：个
86
200

6
插 座
86
200

7
分盘
单位：套
30×40
6

9

电 线
单位：米

2.5㎜2
10000

10
4㎜2
8000

11
12
10㎜2
419

13
灯 具
单位：套

160

14
接线盒
单位：个
86
800

序
号
材料
名称
规格
数量
检验试验内容
检验
试验依据
1
PVC穿
线管
Φ15~40
见
计划
型号、规格及含氧指数
Q/SDS07~95
2
钢管
Φ15~100
见
计划
型号规格及物理性能试验
Q/HDS02~95
ISO3633~91
3
配电
箱

见
计划
外观、开关性能、布线及技术性能
质检站文件
4
开关
插座
10A
见
计划
外观、技术性能
质检站文件
5
电线
电缆
详见
材料表
见
计划
型号规格绝缘层厚度、绝缘性能
GB5023/97

进货检验和试验计划
