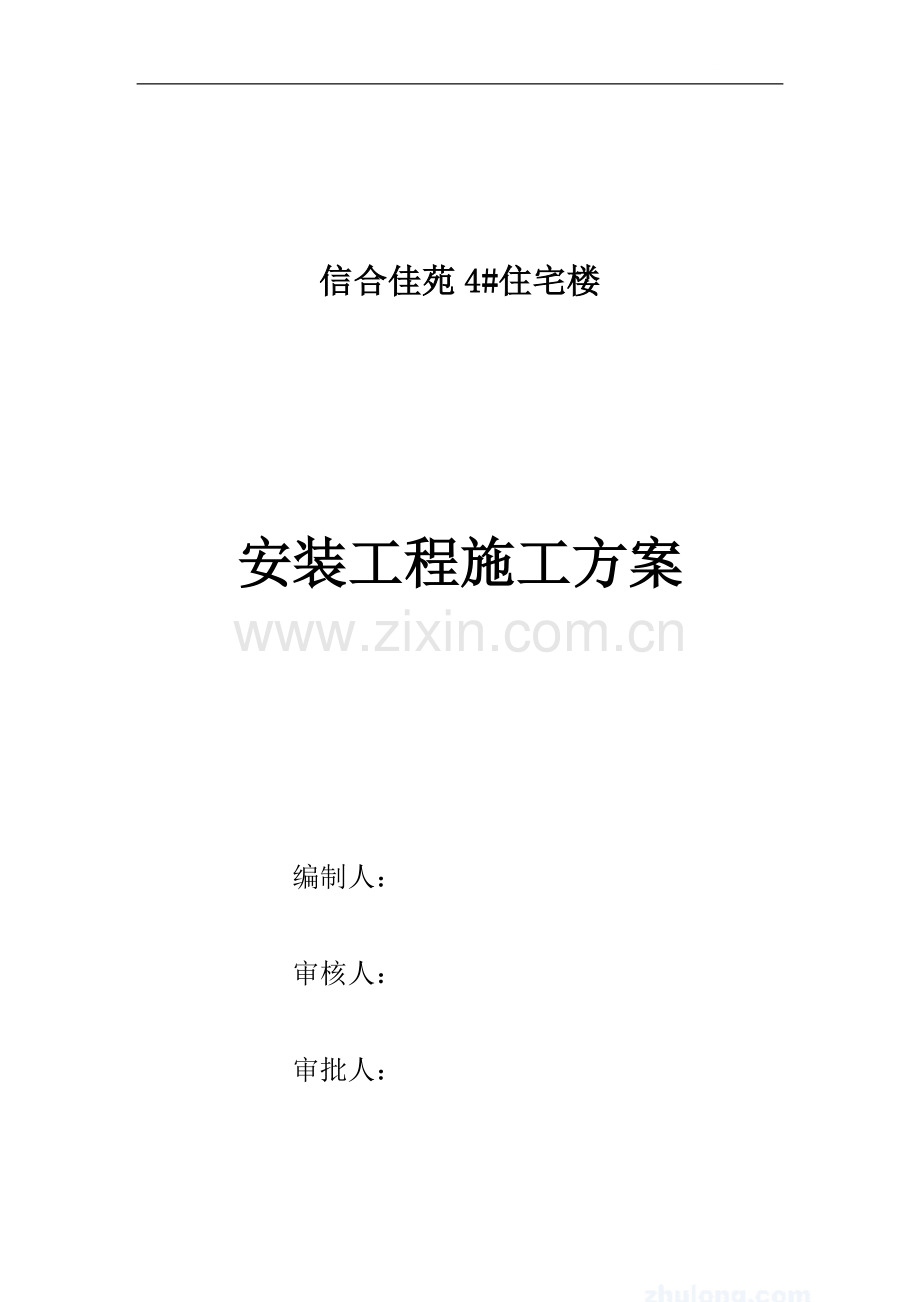

信合佳苑4#住宅楼

安装工程施工方案

编制人：

审核人：

审批人：

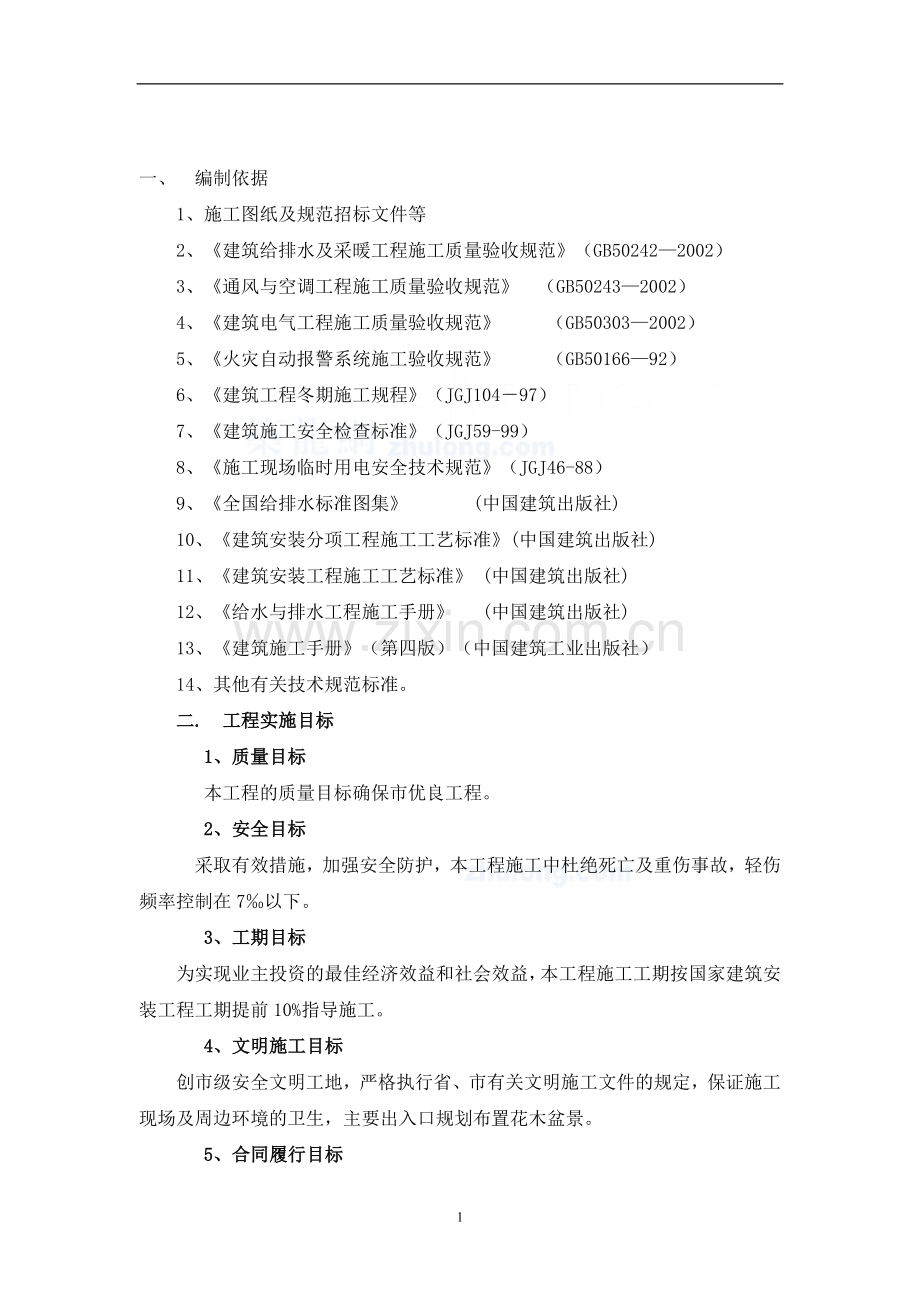

一、 编制依据
1、施工图纸及规范招标文件等
2、《建筑给排水及采暖工程施工质量验收规范》（GB50242—2002）
3、《通风与空调工程施工质量验收规范》 （GB50243—2002）
4、《建筑电气工程施工质量验收规范》 （GB50303—2002）
5、《火灾自动报警系统施工验收规范》 （GB50166—92）
6、《建筑工程冬期施工规程》（JGJ104－97）
7、《建筑施工安全检查标准》（JGJ59-99）
8、《施工现场临时用电安全技术规范》（JGJ46-88）
9、《全国给排水标准图集》 (中国建筑出版社)
10、《建筑安装分项工程施工工艺标准》(中国建筑出版社)
11、《建筑安装工程施工工艺标准》 (中国建筑出版社)
12、《给水与排水工程施工手册》 (中国建筑出版社)
13、《建筑施工手册》（第四版）（中国建筑工业出版社）
14、其他有关技术规范标准。
二. 工程实施目标
1、质量目标
本工程的质量目标确保市优良工程。
2、安全目标
采取有效措施，加强安全防护，本工程施工中杜绝死亡及重伤事故，轻伤频率控制在7‰以下。
3、工期目标
为实现业主投资的最佳经济效益和社会效益，本工程施工工期按国家建筑安装工程工期提前10%指导施工。
4、文明施工目标
创市级安全文明工地，严格执行省、市有关文明施工文件的规定，保证施工现场及周边环境的卫生，主要出入口规划布置花木盆景。
5、合同履行目标

工程合同履约率100%。保证全面履行对业主的各项承诺，亲密合作，树立服务第一，用户至上的思想，满足业主各项合理要求。
全面履行对业主各项承诺，树立服务第一思想，以科学先进的组织手段和技术手段，满足业主的各项要求。
三. 工程概况
运城市信合佳苑住宅楼，3#楼一层为商铺，二层为商铺办公，三至三十二层均为住宅，总建筑面积25219.02平发米，建筑总高度95.50米；4#楼地下一二层分别为设备层和人防层，地上二十八层均为住宅，总建筑面积24747.61平方米，建筑总高度81.80米，该工程采用钢筋砼剪力墙结构，整体现浇，本工程安装工程有与土建主体直接相关的室内水电安装、有线电视、通讯、智能、网络等弱电工程的预留、预埋。

(一) 、电气设计范围: 380V/220V配电系统及照明系统、建筑物防雷、接地系统及安全措施、有线电视系统、综合布线系统、多功能访客对讲系统、火灾自动报警及联动系统。
(二) 、380V/220V配电系统
1、负荷分类及容量
本工程为一类高层建筑，消防用电按一级负荷要求供电
一级负荷：全部消防用电、应急照明、生活水泵、排污泵；
二级负荷：重要风机、水泵；通风方式装置；
三级负荷：其他电力负荷及住宅照明。
2、 本工程从小区变电站引来两路380/220V电源，分别供给本楼照明和动力负荷用电，一二级负荷的备用电源由小区设在小区车库的柴油发电机组供给，在正常电源盒备用电源主进断路器之间设机械联锁，任何情况下只能合正常电源盒备用电源的其中一个，当正常电源系统故障时，从正常电源主开关的辅助节点处取柴油发电机的延时启动信号，用导线NKKVV-4*2.5引至柴油发电机房，信号延时5S自动启动完成时间不应大于15S，当正常电源恢复60S后，手动恢复正常电源供电，柴油发电机组冷却延时后，自动停机，柴油发电机馈电线路连接后，两端的相序必须与原供电系统相序一致，备用电源要求满足一级负荷用电。
3、 本工程住宅电费在各单元每层设预付费IC卡式电度表分户计量，公共应急照明及动力负荷在低压配电柜设表集中计量，由小区管理中心计量收费。
4、 供电方式 本工程采用放射式与树干式相结合的供电方式，所有一二级负荷均采用双电源末端互投。
5、 照明、插座均由不同的支路供电，除壁挂空调插座外，所有插座回路均设漏电断路器保护，漏电断路器动作电流为30mA,动作时间为t<0.1S。
6、 消防用电设备采用单独的供电回路，并当发生火灾切断生产、生活用电时，应仍能保证消防用电，其配电设备应有明显标志，
（三） 设备安装
1、住户配电箱底边距地1.8米嵌墙暗装，其余配电箱及控制箱除注明外均底边距地1.4米挂墙明装。
2、处注明外，开关、插座分别距地1.3米、0.3米暗装，卫生间内开关、插座选用防潮、防溅型面板，距地1.5米，暗装，有淋浴、浴缸的卫生间内开关、插座须设在2区以外，安装高度低于1.8米的插座采用安全型插座。风机、水泵等设备位置详见水、暖专业相关图纸，未注明电缆穿管参见05D01。
3、消防动力及应急照明配电干线选用NHYJV-1KV铜芯耐火电力电缆，其他动力及一般配电干线选用ZR-YJV-1KV铜芯阻燃电力电缆，消防动力及应急找照明支线选用ZRBV-500V铜芯阻燃导线，

⑵. 防雷接地系统：本工程防雷等级为二类。建筑物的防雷装置应满足防直击雷、防雷电感应及雷电波的侵入,并设置总等电位联接。在屋顶采用φ10热镀锌圆钢作避雷带,屋顶避雷副连接线网格不大于20×20m。利用建筑物钢筋混凝土柱内两根φ16或4根φ14主筋通长焊接作为引下线,引下线间距不大于25 m。
引下线与基础可靠连接，接地极采用两根或两根以上基础钢筋封闭焊接。引下线上端与避雷带焊接。建筑物四角的外墙引下线在室外地面上0.5 m处设测试卡子。室外接地凡焊接处均应刷沥青防腐。本工程防雷接地,电气设备的保护接地共用统一的接地级,要求接地电阻不大于1Ω。住宅卫生间作局部等电位联结,做法见02D501－2－16;建筑物作总等电位联结,做法见02D501－2－11,13；LEB箱设置
在卫生间门后,距地0.5 m,LEB线均采用BV-4/PVC16,墙内暗设。MEB箱设置在总配电箱处,距地0.5 m,MEB线均采用40×4镀锌扁钢在墙内暗设,端子板具体做法见02D501-2-24、32。过电压保护：在电源总表箱内装第一级电涌保护器（SPD）,
电涌保护器（SPD）连接相线导线为BV-16,接地端连接导线为BV-25。漏电保护器（SPD）连接应平直,其长度不宜超过0.5 m。有线电视系统引入端,电话引入端等处电涌保护器（SPD），连接导线为BV-2.5。本工程接地型式采用TN-C-S系统,电源在进户处做重复接地,并与防雷接地共用接地极。
⑶.弱电系统：包括有线电视、电话系统、楼宇对讲和计算机网络配管。
.电话系统：电话电缆由室外引入至底层电话组线箱，再线过线盒分配给户内的每个电话插座。全楼住户共使用36对电话,住宅每在起居厅、主卧室处各设一个电话插座。电话组线箱安装在底层楼梯间,镶墙安装,底边距地1.5m。电话电缆及电话线分别选用HYA和RVS型,穿PVC管敷设,电话干线电缆埋地引入,电话支线沿墙及楼板暗敷,用户电话插座暗装,底边距地0.3 m。由一层总电话箱分至各层单元分线箱，管线在电气竖井内走线槽明敷，由单元箱引出电话线穿PVC管暗设至各电话插座。
.有线电视：有线电视信号由室外有线电视网的市政接口引来,进楼处预埋SC40钢管。有线电视前端箱安装在底层楼梯间,嵌墙暗装,底边距地1.5 m。干线电缆选用SYV-75-9,穿SC32管,支线电缆选用SYC-75-5,穿PVC20管,沿墙及楼板暗敷,每户在起居室及主卧室各设一个电视插座；用户电视插座暗装,底边距地0.3 m。由室外穿钢管引入十一层电视总箱，在电气竖井内走线槽至各层分支器，由分支器引出的电视线穿钢管暗敷至各电视插座。
(二).管道部分：该工程的管道部分包括生活给排水系统、雨水系统。
1、给排水：本工程给排水专业设计的范围为：室内生活给水系统、污废水排水系统、空调凝结水系统、消火栓系统、气体灭火系统、室外管网及贮水供 ①、生活给水系统：
水源：用水由市政给水管网直接供给；生活供水系统分为四个区，1区为一至二层，市政管网直接供水；以上三区各设生活供水变频泵，有变频泵供水。
水压：市政给水入口处水压为0.15MPa。加压给水入口处水压为0.35MPa。
用水量：本工程最高日用水量为129.4立方米；最高日最大时用水量：14立方米。
生活给水管道干管、立管、引入管及所有分户水表与立管的连接管材采用内筋嵌入式衬塑钢管，卡环式连接。
　　2、生活废水与生活污水系统：
室内生活废水与生活污水合流排出，经化粪池处理后排至市政污水管。
排水立管检查口中心距设计地面１.０米。排水横支管未注明标高者在顶板下敷设。
排水立管道采用柔性抗震排水铸铁管法兰连接，一层采用PVC-U塑料管，粘接。排水立管穿越楼层处应采用阻火圈以防止火灾贯穿。
管道系统试压、冲洗：各种承压管道系统和设备应做水压试验，非承压管道系统和设备做灌水试验。
@检验方法：金属及复合管给水管道系统在试验压力为0.9MPa,在此压力下稳压1小时，压力降不得超过0.05MPa，然后在0.58MPa压力下稳压2小时，压力降不得超过0.03MPa，且不渗不漏为合格。
生活给水管道在交付使用前必须冲洗和消毒。
给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。
隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。满水15分钟水面下降后，再灌满观察5分钟，液面不降，管道接口无渗漏为合格。
3、消防给水系统：
　　该系统包含：消火栓给水系统、自动喷水灭火给水系统、压力废水系统及灭火器配置。
①、消火栓给水系统：
a、用水量：室外消火栓用水量：15L/S；室内消火栓用水量：20L/S；竖管最小流量为10L/S。
b、 系统设计：
室内消火栓给水系统为临时高压给水系统。系统不分区，整个消火栓给水系统呈环状供水。消防水泵房有两根出水管与室内消火栓给水系统相连。消火栓给水系统初期水量由位于屋顶水箱间内的高位消防水箱供给。在屋顶水箱间内设有一套消防增压稳压设备。在每个消火栓处设有直接启动消防水泵的按钮，消防水泵按钮采取可靠的保护措施。消防水泵内消火栓泵两台，一用一备。本建筑物内消火栓给水系统设有地下式消防水泵接合器两个。
　　屋顶设试验消火栓。
c、消防竖管的布置，应保证同层相邻两个消火栓的水枪的充实水柱同时达到被保护范围内的任何部位。消火栓的间距应保证同层任何部位有两个消火栓的水枪充实水柱同时到达。
d、室内消火栓、阀门等设置地点应设置永久性固定标识。阀门应保持常开，并有明显的启闭标志。
e、消火栓给水泵控制：消火栓给水泵两台，一用一备，互为备用。火灾时，按动任一消火栓处启泵按钮或消防控制中心、消防水泵处启泵按钮均可启动该泵并报警。水泵启动后，反馈信号至消火栓处和消防控制中心。
②、自动喷水灭火给水系统：
根据规范的规定，在本建筑物内除了建筑面积小于5.00m2的卫生间和不宜用水扑救的部位外，均设置自动喷水灭火给水系统。
自动喷水灭火给水系统入口水压要求0.82MPa，最不利点喷头工作压力0.08MPa.
自动喷水灭火给水系统接自位于本建筑地下室生活、消防水泵房内的喷淋泵。
自动喷水灭火给水系统设有一套消防增压稳压设备，与消火栓给水系统合用。
(三).采暖工程： A、设备间至热力网的管道采用焊接钢管（保温同外网） ，所有阀门 处留有可更换的活接头或法兰，管道支架采用角钢支架。公用立管采 用镀锌钢管，采用 25 厚橡塑海绵保温管壳保温。公用立管至分集水 器采用 PP-R（符合 CJ/T210-2005 标准）管，管径￠40*5.5（顶层￠ 50*6.9） 。管件密集处用镀锌钢管。发泡混凝土层敷设。分集水器后 管道采用交联聚乙烯 PEX-A。 外径 20mm， 壁厚 2.0mm 均耐压 1.5Mpa） （ ， 垫层中敷设。 B、DN20～40 阀门采用双活套铜球阀连接，以利用更换。DN50 以 上阀门采用法兰蝶阀，型号：D71X-16，平衡阀采用：自立式压差控 制阀 ZTY47（1.6Mpa） ，管道系统的最高点上安装 DN20 铜制自动排气 阀，配 DN20 双活套铜球阀一个，管道系统最低点上安装 DN20 铜球阀 一个，用于泄气排污。 C、总过滤器到热力网的进户麦蒂管道采用黄夹克保温与防腐管， 做法同热力网，其余钢管管道表面除锈，刷樟丹防腐漆一遍，热镀锌 钢管敷镀锌层破坏部分刷樟丹防锈漆一遍，再用 20 厚 PEF 保温 D、户用采暖主管道：分水器至管道井部分埋设在隔热垫层内，并 尽量避免与自来水管道交叉，如有交叉小管径管道在上面，在细石混 凝土层施工时予以覆盖。 2）低温热水地面辐射供暖系统 A、施工技术要求： 施工安装前土建专业已完成墙面粉刷（不含地面层） ，外窗外门已

安装完毕，并已将地面清理干净，厨卫间的最下一层防水层做完，并 做闭水试验直到验收合格通过。 热水地面辐射供暖工程的施工，宜在环境温度不低于 5℃的条件 下进行。 地面辐射供暖施工过程中，严禁进人踩踏加热管，不宜与其他工 种，进行交叉施工作业，所有地面留洞应在填充层施工前完成。 加热管的安装应严格按照设计图纸标定的管间距和走向敷设， 加 热管应保持平直，管间距的安装误差不应大于±20mm。加热管安装间 断或完毕的敞口处，应随时用胶带封堵。严禁污物进入。 加热管切割，应采用专用工具，切口应平整，断口截面应垂直管 轴线。 加热管安装时禁止管道拧劲；弯曲管道时，圆弧的顶部应加以限 制。防止出现死折。加热管的弯曲半径不宜小于 6 倍管外径。埋设在 填充层内的 PEX-a 加热管不允许有接头 加热管管固定的点的间距，直管段部分固定间距 0.4～0.6m，弯 曲管段的部分的固定间距 0.2～0.3m。 在分集水器附近以及其他局部加热管排列比较密集的部位， 当管 间距小于 100mm 时，加热管应设置隔热柔性套管等保温措施。加热管 出地面至分集水器连接处，应保持竖向垂直，弯头不准露出地面装饰 加热层。加热管出地面至分集水器下部球阀接口之

四. 工程项目机构设置和领导职责(详见下页)
盛世•信合佳苑安装工程项目部通讯录

职 务
姓 名
电 话
安装工程总指挥
王文涛
18735661777
项目经理
武 红
13835864507
项目经理
孟建阳
13903592790
项目经理
张 彍
13935967076
技术负责人
张兴嘉
15835990050（60050）
技术负责人
李 琪
15103487497（67497）
技术负责人
张宝阁
13834390916（60916）
技术员
李晓斌
18303596150（69150）
质量员
段晓蒙
15835954323（64323）
安全员
马朋飞
18635912397
材料员
王 勇
13453946929（69629）

暖通工程师
管道工程师
电气工程师
技术负责人

31

项目经理岗位职责
负责本工程质量、环境、职业健康安全、材料设备的管理，并对工程质量、环境、职业健康安全负直接领导责任。
负责具体履行合同，参与合同变更内容的评审。
负责实施工程项目施工组织设计、重要环境因素和重大危险源的管理方案，并做好记录，确保达到规定的工程质量、环境、职业健康安全目标
负责不合格品的处置工作。
专业组长岗位职责
对本专业质量、环境、职业健康安全和文明施工负直接责任。
负责实施《施工组织设计》及施工方案，严格按照交底要求施工，确保达到合同规定的质量目标。
负责进场原材料、半成品、工程设备的验证、标识、搬运、贮存、维护的管理。参与一般不合格品的评审，对材料计划的准确性负责。
合理计算、核发工资。对工人的组织、分配、调动负直接责任。
对所属员工的行为负责，并保证按公司各项规章制度办事。
质量安全员岗位职责
负责对本工程各道工序的质量检查、试验工作，参与一般不合格品的评审，并对不合格部位进行标识；制止违章施工。
负责组织隐蔽工程验收和各道工序的自检，组织特殊部位的复核并做好记录。
对一般不合格部位进行标识。对不合格部位要求限期整改，并记录、上报、检查处理结果。
负责检查特殊作业人员持证上岗情况，现场人员安全教育及记录。负责脚手架、吊装提升、移动等用电设备和施工用电的安全。

技术员岗位职责

负责本队所有项目的技术工作，及时做好技术交底和技术复核。
负责开列产品的安装标高、座标及材料、半成品的规格表，填写配比标牌并进行监督检查、记录。
负责现场检试设备的控制、校准、和维修、保养工作。参与一般不合格品的评审。
认真对各分项进行图纸技术交底。特别是安装座标、标高、尺寸等要求做明确交底，按照[贯标]要求及时做好各项技术检查、复核记录。对会审内容、设计变更、技术核定、甲方签证等及时完善、传递。
资料员岗位职责
负责工程从开工到竣工交付的各种工程技术资料的收集、整理、编目和保管。对技术资料的准确性、完整性负直接责任。
负责工程质量、环境、职业健康安全体系文件和资料的控制、管理工作。
认真做好日常图、文资料的收集、登记、编目工作，对工程竣工资料的编制质量和完整性、保密性负责。
定期做好工地各项工作的调研工作，并完善调研报告。
保管员岗位职责
统计、汇总月度上报主、辅材、零配件、周转材料、机具设备进场计划，对进、退场物资的时间、数量及时登帐、造册，收发手续其全。
负责监督进场物资的验证、验收、搬运、贮存、标识和维护工作的实施，并完善记录。
确保材料、设备、机具等物资，帐、物相符，符合总公司材设处、分公司材料科的规定、要求。
合理调配施工机具和小型工具，确保正常施工的需要。保证仓库物资的安全和随时收发工作。未经项目经理批准不得代岗、替岗、脱岗。
核算员岗位职责
做好项目经理的助手，负责本工程的全面核算工作。认真执行财务制度管
理。对工程盈亏、资金回收负直接责任。随时掌握本项目的运营情况，了解合同和预决算条款，掌握资金的运行情况。
严格把好费用的报销关，对本项目所有经济往来负直接责任。按规定及时报销各项费用，合理支出不拖、不卡掌握市场行情，有权对各种报销费用进行调查核实、比较，对有问题的支出有权拒绝支付。
认真核发工资，严格控制工资含量，对经营情况保密。
预算员岗位职责
做好项目经理的助手，负责本工程的预、决算及生产计划、工资含量的结算、管理工作，对工程预、决算、生产计划、工资含量负直接责任。随时掌握工地运行情况，及时上报各项报表。
严格把好材料计划关，对本项目所有经济签证负直接责任，公证审查工资含量，认真审查各类签证。
负责收集各类材料、设备的价格来源，对本项目的经营情况保密，及时完成领导临时交办的任务。
按月准确上报施工产值，确保工程款结算及时。
五、施工部署
(一). 施工布置原则
(1)、集中力量保重点、保工期，在人力、物资、机具上给施工
以充分保证。各专业组织好施工工作，搞好各方面的协调配合。
(2)、组织配合施工，穿插作业，重点部位抢工。该工程施工配
合量大，面广，暗设在楼地面，墙体内的管道、箱、盒必须配合土建的
主体施工作业而进行，以达到土建、安装、装修及内部各工种之间互创
施工作业条件，保证工程总体进度。
(3)、 改进施工方法和施工机具，提高机械化作业水平，安装施工
作业中，应大量采用电动、液压等小型机具，以提高机械作业水平和提高工效。
(4)、 关键部位特殊过程另编制施工方案。
(5)、 指导思想:以质量为中心，发挥质量保证体系的作用，制订
工程项目质量保证措施，选派素质高的项目经理及技术管理人员,
按项目法组织施工，积极采用新技术、新工艺、新材料、新设备，
精心组织、科学管理，做到“精心施工，质量第一”，确保工程按
设计要求和施工质量验收规范，优质、高速、安全地完成施工任务。
(二)、施工阶段划分:根据工程特点和工期要求，划分为三个阶 段：
第一阶段：施工准备阶段。
第二阶段：全面施工阶段。
第三阶段：竣工验收阶段。
(三)、组织机构: 本工程设项目经理部，项目经理负责施工生产的全面指挥与协调，项目经理部下设专业组长、技术员、质量安全员、材料员和资料员、保管员、核算员、预算员，作业层设一个给排水专业施工组、一个电气专业施工组、一个空调专业施工组。
(四)、施工组织指挥:抓住网络计划的关键线路和主导工序，土建、安装密切配合，互创条件，充分利用各种资源，搞好平行流水、立体交叉施工，确保总体目标的实现。
(五)、材料供应:根据工程进度要求和施工图纸提前编制材料需用量计划，材料进场必须先组织验收，合格后方可使用，所有材料必须有出厂合格证、质保书和检测报告。
(六)、技术准备:认真做好技术交底工作，对于新技术、新材料、新工艺、新设备使用前还应做好技术交底工作，使作业层真正知道和熟练掌握其所施工工序的操作要点及质量标准。
(七)、机具准备: 按施工机械需用计划组织准备，同时根据现场需要及时组织进场。
(八)、劳动力组织准备:按网络计划适时组织各工种、各专业人员及时进入现场。
六、施工进度计划（详见附图）
七、施工机械需用计划
序　号
名　　称
单　位
数　量
备　注
1
交流电焊机
台
7

2
电动套丝机
台
1

3
人工套丝机
台
3

4
电锤
个
5

5
倒链5T
个
4

6
液压煨弯机
台
1

7
手电钻
个
4

8
风压测量仪
台
1

9
切割机
台
2

10
温度计
台
1

11
咬口机
台
1

12
搬边机2m
台
1

13
角向磨光机
台
1

14
数字万用表
台
2

15
绝缘电阻测试表
台
1

16
接地电阻测试表
台
1

17
试压泵
台
1

八、安装工程施工方案
（一）质量总目标
本工程主要项目达到国家优良工程验收规范要求，以保证实现安装工程质量的优质目标。
（二）各项目标值
⑴.电气方面：
　 　①、电气保护措施可靠，电阻测试合格率100%；
　 ②、配合土建预埋电管及箱盘利用率98%，齐全率100%；
　 ③、敷线、电气设备安装规格、型号，符合设计要求规定为
100%；
　　 ④、电管无堵塞现象，畅通率99%；
　　 ⑤、灯位准确率99%；
　　 ⑥、电气设备模拟动作准确率100%；
⑵.管道方面：
①、聚氯乙烯排水管接口不渗漏，不漏水率为100%；
　　 ②、排水管道贯通率100%；
③、各类介质管线按照设计规定进行水压、气压和严密性试验，100%符合规范规定；
④、卫生洁具及其配件牢固可靠100%连接严密，无渗漏现象；
⑤、 凡规定过楼板、过墙身处需加套管的管道，100%加装套
管；
⑥、 管道及配件规格、材质、型号符合设计要求，100%准确
无误；
(三).专业工程施工方案
(1)PAP铝塑复合管安装：
①、管道连接：管道连接采用铸洞接头,螺纹压紧,可拆卸；与卫生器具金属配件阀门连接时采用铜内丝或铜外丝的过渡接头,管螺连接。安装时，先复核管道的使用场合，管道的压力等级，以免在施工时混淆。管道穿墙时预留洞，洞口尺寸较管外径大50mm。

②、立管管卡安装:安装楼层小于或等于5m时，每层设一个；层高大于5m时，每层不得少于2个，其安装高度距地面1.5m-1.8m，2个以上管卡可均称安装。支架安装要求位置正确，平直牢固，吊杆垂直，排列整齐，支架与管子接触紧密，紧固件大小与管径匹配。
③、阀门安装:安装前应做强度和严密性试验，阀门安装位置、进出口方向正确，连接牢固紧密，启闭灵活，朝向合理，表面洁净。
④、管道试压：管道试压可分层分段进行，试验压力为工作压力的1.5倍，但不得小于0.6Mpa，管道系统在试验压力下稳压1h，压力降不应大于0.03Mpa，然后降到工作压力进行检查，保持恒压2h，应不渗不漏。
（2）PVC-U排水管道安装
①、管道铸洞：管道穿越楼板处为固定支承点时，管道安装结束应配合土建进行支模，并采用C20细石混凝土分二次浇捣密实。浇筑结束后，结合找平层或面层施工，在管道周围应筑成厚度不小于20㎜，宽度不小于30㎜的阻水圈。铸洞时应加止水圈，管根部地坪应高出原地坪10-20mm。
②、管道支架安装：先将预制好管段用铁丝临时吊挂，查看无误后再进行粘接，粘结后应迅速摆正位置，按规定校正坡度，待粘接固化后再紧固支承件，支承件采用配套定型的塑料管卡。
③、管道坡度: 坡度必须符合设计要求。
④、立管安装：先将管段吊正，再安装伸缩节，伸缩节必须按设计要求的位置和数量进行安装，如无设计要求时，伸缩节应靠近水流汇合处，每层设一个，置于三通的下方，伸缩节承口应逆水流方向，承口内橡胶圈的缺口朝向与排水方向一致。 管端插入伸缩节处应留有间隙，一般为5-10mm，冬季为15-20mm，在立管上应按图纸要求设置检查口，其中心距室内坪1.00m，允许偏差±20mm，并高于该层卫生器具且边缘150mm，朝向应便于检修，一般与两墙面成45°角。
⑤、支管安装：横管距顶的高度一般不宜大于或等于250mm，但不得大于300mm，横支管上合流配件至立管直线段超过2m，应设伸缩节，但伸缩节之间的最大距离不得超过4m。
⑥、隐蔽或埋地的排水管道:管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。满水15min水面下降后，再灌满观
察5min，液面不降，管道及接口无渗漏为合格。
⑦、通球试验：排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。
(3). 卫生器具安装
①、安装要求： 卫生器具的陶瓷件与支架接触处应平稳妥贴，必要时应加软垫。管道或附件与卫生器具的陶瓷件连接处，应垫以胶皮、油灰等填料或垫料。小便器的排水出口承插接头应用油灰填充，不得用水泥砂浆填充。
②、大便器安装：首先应根据图示尺寸确定存水弯的位置，先将存水弯安装好。再将大便器安装在存水弯上，找正合格后，用水泥砂浆砌筑便器砖座，用油灰将接下水口处涂抹严密，用砂子或炉渣填满存水弯管周围空隙，再将便器复位，找正后以油灰抹严大便器与存水弯接口，留出便器进水口安装胶皮碗的部位，其余部位可用砂浆抹平。
③、水嘴安装：先将冷水预留管口用短管找平、找正，应先量出短管尺寸，套好短管，将水嘴拧紧找正，除净外露麻丝。
④、洗脸盆安装：洗脸盆安装时先在墙上画出安装中心线，根据脸盆架的宽度画出固定孔眼的十字线，在十字线的位置牢固地埋入木砖，将盆架用木螺钉拧紧在木砖上，也可以用膨胀螺栓固定。
⑥、地漏安装：地漏应安装在地面的最低处，其篦子顶面应低于设置处地面5mm，使水能迅速地排入地漏。地漏定位后，楼板四周缝用1：3水泥砂浆填实，缝大于20mm时用1：2：4豆石混凝土填实。
⑦、满水和通水试验：卫生器具交工前应做满水和通水试验。满水后各连接件不渗不漏；通水试验给、排水畅通。
（4）.消火栓安装
①、管道焊接：DN<100采用丝接，DN≥100采用法兰连接。焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过度；焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。
②、立管管卡安装:安装楼层小于或等于5m时，每层设一个；层高大于5m
时，每层不得少于2个，其安装高度距地面1.5m-1.8m，2个 以上管卡可均称安装。支架安装要求位置正确，平直牢固，吊杆垂直，排列整齐，支架与管子接触
紧密，紧固件大小与管径匹配。
③、管道连接: 管道法兰连接时衬垫不得凸入管内，其外边缘接近螺栓孔为宜。不得安放双垫或偏垫。连接法兰的螺栓，直径和长度应符合标准，拧紧后，突出螺母的长度不应大于螺杆直径的1/2。
④、干管安装：干管明装时每层楼板要预留孔洞，干管可随结构穿入，以减少干管接口。
⑤、消火栓支管安装: 消火栓支管要以栓阀的坐标、标高定位甩口。核定后再稳固消防箱，箱体找正稳固后再把栓阀安装好，栓阀侧装在箱内时应在箱门开启的一侧，箱门开启应灵活。
⑥、消防管道试压: 消防管道试压可分层分段进行，试验压力为工作压力的1.5倍，但不得小于0.6Mpa。管道安装完毕试压后做防腐处理。
⑦、消火栓的安装应符合下列规定：
(a) 栓口应朝外，并不应安装在门轴侧；栓口中心距地面为1.1m，允许偏差±20㎜；
（b） 阀门中心距箱侧面为140㎜，距箱后内表面为100㎜，允许偏差±5㎜；消火栓箱体安装的垂直度允许偏差3㎜
（c） 安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。
⑧、室内消火栓系统安装完成后应取屋顶层试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。
（8）防腐与绝热
① 、管道防腐：管道安装前应做好除锈防腐工作，进场的管材按要求进行内外壁除锈，刷防锈漆，堆放整齐，由现场质量员把关，本工序不合格的管子严禁安装。管道和支架刷漆时必须保持表面干燥、洁净，漆膜附着良好，油漆厚度均匀、无遗漏。
②、保温：测量及剪切下料应准确，应逐个逐段测量。保温板连接处无缝隙，纵横缝错开。保温层固定后，用压板将露出的保温钉压紧剪去多余部分。对保温棉接缝部分用铝箔胶带粘贴，粘贴应平整，无折皱，并应与防潮层粘贴紧密无间隙。

（10）钢管暗敷设：
1、 钢管暗敷设时应按图纸的布置，宜沿最近的路线敷设，并应减少弯曲。钢管的弯曲半径不应小于管外径的6倍；埋设于地下和混凝土楼板内时，其弯曲半径不应小于管外径的10倍，弯扁度不应大于管外径的1/10。管子的埋设深度不能小于15mm。
2、管路连接：
（1）管箍丝扣连接：丝扣不得有乱扣现象，管箍必须使用通丝管箍，上好管箍后，管口应对严。外露丝应不多于2扣。
（2）套管连接宜用暗配管，套管长度为连接管径的1.5-3倍；连接管口的对口处应在套管的中心，焊口应焊接牢固严密。
5、管与箱、盒连接
（1）箱、盒开孔应准确并与管径相吻合，要求一管一孔，不得开长孔。铁制箱盒严禁用电焊、气焊开孔，如用定型箱、盒，其敲落孔大而管径小时，可用铁皮垫圈垫严或用砂浆加石膏补平齐，不得露洞。
（2）管口入箱、盒可将跨接地线焊接固定在盒棱边上，管口露出盒、箱内壁3-5mm。露出锁紧螺母的丝扣为2-3扣。两根以上管入箱、盒要长短一致，间距均匀，排列整齐。
（11）管内穿绝缘导线及导线连接
①、选择导线：导线采用BV线，干线回路及各用电支路按色标要求分色：L1相为黄色；L2相为绿色；L3相为红色；N（中性线）为淡兰色，PE（保护线）为绿黄双色，导线严格按图纸设计截面安装。
②、导线连接：
（a）用压线帽，用专用压接钳压实，导线与平压式接线柱连接时，导线要顺着螺钉旋进方向紧绕一圈后再紧固。
（b）导线接头不能增加电阻值。
（c）受力导线不能降低原机械强度。
（d）不能降低原绝缘强度。
③、绝缘摇测：照明线路的绝缘摇测一般选用500V，量程为0-500MΩ兆欧
表。电气器具全部安装完送电前进行摇测，先将线路上的开关、刀闸、仪表、设备等全部置于断开位置，再进行绝缘摇测，绝缘电阻必须大于0.5MΩ，然后才能进行通电试运行。
（12）灯具安装
①、日光灯安装：将全部吊链编好，把吊链挂在灯箱挂钩上，并且在建筑物顶棚上安装好塑料（木）台，将导线依顺序编插在吊链内，并引入灯箱，在灯箱的进线孔处应套上软塑料管以保护导线，压入灯箱内的端子板（瓷接头）内。
②、安全出口标志灯距地面高度不低于2m，且安装在疏散出口和楼梯口里侧的上方。疏散标志灯安装在安全出口的顶部，楼梯间、疏散走道及其转角处应安装在1m以下的墙面上。
③、通电试运行：灯具、配电箱安装完毕，且各条支路的绝缘电阻摇测合格后，方允许通电试运行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确，开关与灯具控制顺序相对应。
（13）开关插座安装
①、接线：
（a）开关接线：同一场所的开关切断位置应一致，且操作灵活，接点接触可靠，电器、灯具的相线应经开关控制。
（b）插座接线：单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接零线；竖装时，面对插座的上极接相线，下极接零线。单相三孔及三相四孔的接地或零线均应在上方。
②、开关插座安装
（a）开关安装规定：板把开关距地面的高度为1.3m，距门框为150cm-200㎝；暗装开关的面板应端正严密并与墙面平；开关位置应与灯位相对应，同一室内开关方向应一致。
（b）插座安装规定：暗装插座距地面不应低于30㎝；同一室内安装的插座高低差不应大于5㎜；暗装的插座应有专用盒，盖板应端正严密并与墙面平；落地插座应有保护盖板；
（14）配电箱安装
①、配电箱安装要求：

（a）配电箱安装应牢固、平正，距地1.5m,垂直度允许偏差为3㎜。
（b）配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE线接地，PE线不允许利用盒箱体串接。
（c）接零系统中的零线应在箱体引入导线处末端做好重复接地。
（d）箱内配线整齐，无绞接现象。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全。
（e）箱内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.1s。
（f）配电箱箱体预埋位置正确，放置平整，根据面板、箱门决定箱体预埋深度。宽度超过500mm的箱体，顶部设置混凝土过梁。超过300mm的在顶部设置3根φ6mm钢筋砖过梁。箱体周围用砂浆填充充实。
(g)为防止箱体预埋箱背墙面开裂，用直径2mm10*10孔的钢丝网在箱背后墙面内钉牢，再用1；2水泥砂浆抹面。
②、绝缘摇测：箱内线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ。
（15）防雷接地安装
①、接地装置焊接要求：接地体的连接应采用焊接，焊接处焊缝饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处后的药皮敲净后，刷沥青漆做防腐处理。
②、防雷接地装置焊接应采用搭接焊，搭接长度如下：
（a）扁钢焊接长度为其宽度的2倍，且至少3个棱边焊接。
（b）圆钢焊接长度为其直径的6倍，并应二面焊接。
（c）圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。
（d）扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。
③、接地电阻测试：接地装置安装完毕后应对接地电阻进行测试，电阻必须符合设计要求。
（16） 火灾自动报警系统

①、系统施工布线：
（a）火灾自动报警系统的布线施工应符合《建筑电气工程施工质量验收规范》（GB50303-2002）的有关规定。
（b）管内穿线应在建筑物的抹灰及地面工程结束后进行，在穿入导线之前，应将管中积水
