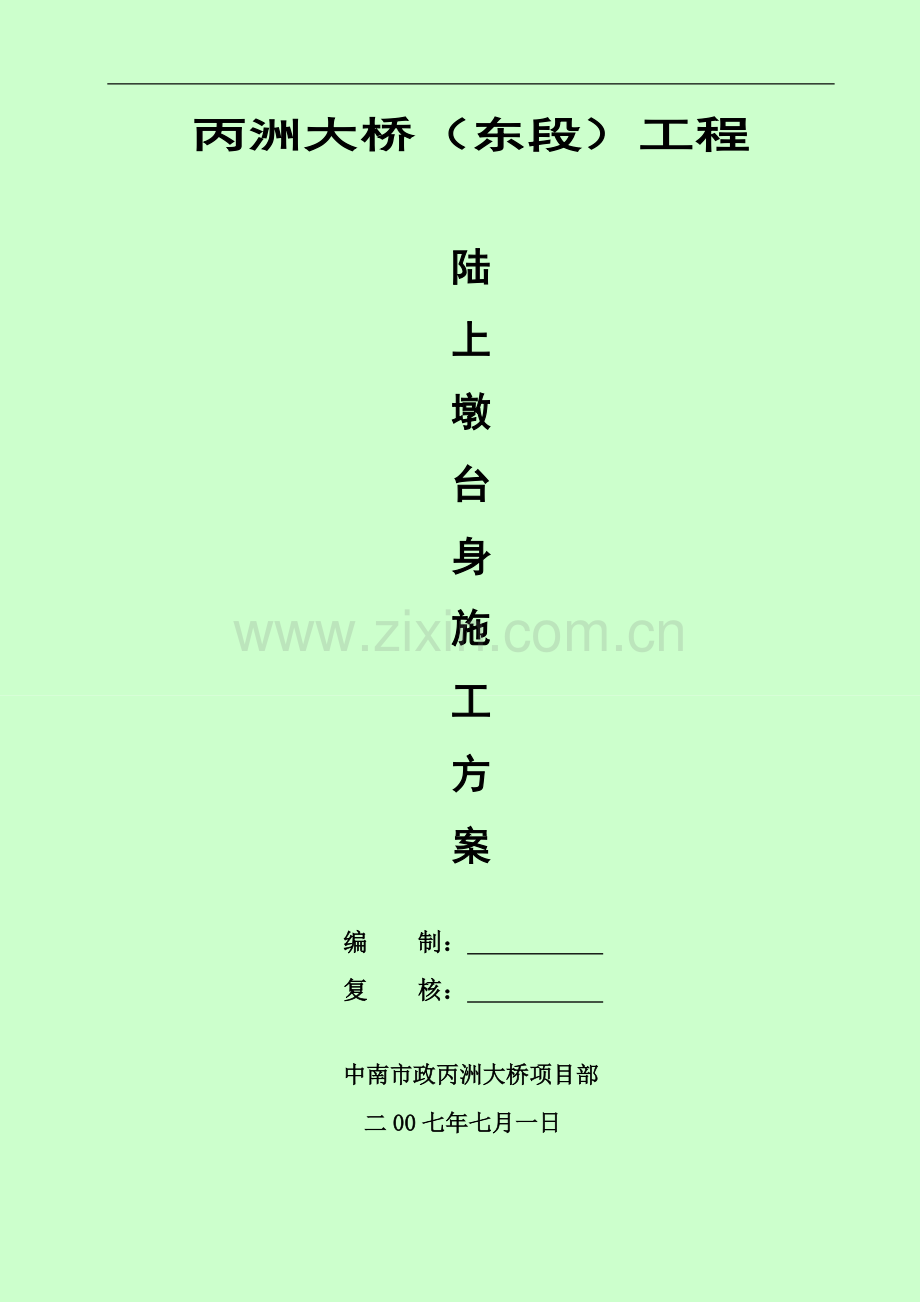

丙洲大桥（东段）工程

陆
上
墩
台
身
施
工
方
案

编 制：
复 核：

中南市政丙洲大桥项目部
二00七年七月一日

一、概 述
丙洲大桥0#桥台、20#桥承台、台身、侧墙采用C35混凝土，共410.9m³。1#～3#墩、15#～19#墩承台采用C40混凝土，墩身采用花瓶式板墩，墩顶宽5.5m，底宽3.5m，墩厚分别为1.3m和1.5m，联接墩墩顶4.5m区段设扩大头，墩厚1.5～2.1m，墩高为5.5～14.5m，墩身侧面采用。每个圆曲线过渡，过渡段高为4.5m。在墩身的正面设有装饰槽，槽宽1.0m，槽深0.1m墩顶布置2个支座，其中2#、6#、13#和18#墩设固定支座，其余各墩设活动支座。桥台采用钢筋混凝土U型台，台高4.8m。
桥墩采用钢筋混凝土结构。桥墩的位于水位变动区、浪溅区和重度盐雾区，其具体防腐蚀措施如下：
①采用高性能混凝土，严格限制原材料引入混凝土中的氯离子量；增加保护层厚度，主钢筋保护层厚度不小于50mm；
②桥墩外表面增加涂层防腐，涂装系统由底层、中间层和面层组成，面层应采用聚脂类玻璃钢等聚合物复合材料，要求涂层具有良好的耐碱性、附着性和抗腐蚀性；
③施工缝避开浪溅区；
④混凝土掺加抗氯离子渗透功能的添加剂，混凝土28d龄期的氯离子扩散系数DRCM值，应满足墩身<4。
二、墩台身施工方法
（1）桥台台身模板采用1.2cm厚竹胶板，面积不小于2m2，确保了浇混凝土时不漏浆及外表无蜂窝麻面，用钢管支架及方木加固。采用竹胶板立模施工时，因台身不高，考虑预留张拉位置，为施工方便，故拟两次立模浇筑混凝土，第一次浇注到和支座平，第二次浇注到设计标高。
0#、20#台身施工顺序如下：
1） 在浇筑承台砼前预埋台身钢筋。
2） 安装台身钢筋，将在加工场地地制作好的钢筋运至现场进行绑扎、钢筋一次安装到顶。
3）安装台身模板。台身模板为竹胶板，模板围囹竖肋、横肋采用10×10方木，竖向间距@60cm、横向间距@60cm、用ø10作拉条。
4）混凝土分两次性浇筑，浇注采用泵送浇筑，砼终凝后进行养护，施工缝严格按规范要求处理。
（2）墩身采用钢骨架钢模板，全部模板均根据外形采用现场制作钢模，面板采用6mm厚钢板。钢模外以槽钢作为竖向和横向加劲肋，钢模之间以螺栓拉杆联结。模板体系外设置制式钢管脚手架以作工作平台。根据地形条件使用汽车吊配合立模，砼采用泵送方法施工。钢模安装后下部在四周承台砼打入锚筋固定，上部用钢丝绳揽风定位，并用环氧树脂水泥浆粘固，挂线进行测量校正，以确保其垂直度准确。
墩身新浇筑混凝土对钢模侧向压力：对竖直模板来说，新浇筑的混凝土的侧压力是它的主要荷载，即最大压力为：Pm=K×r×h
当v/T>0.035时：h=1.53+3.8v/T
式中：
Pm----新浇筑混凝土对侧面模板的最大压力，kpa；
h----有效压头高度，m；
T----混凝土入模时的温度，℃；
K----外加剂影响修正系数，不加时，K=1；掺缓凝外加剂时，K=1.2 ；
v----混凝土的浇筑速度，m/h；
H----混凝土浇筑层（在水泥初凝时间以内）的高度，m；
r----混凝土的容重，kN/m3，r=26。
即：h=1.53+3.8v/T=1.53+3.8×6/32=2.24
Pm=K×r×h=1.2×26×2.24=70kpa
（3）钢筋加工在钢筋加工棚预先加工好运输至施工现场绑扎成型，混凝土拟用罐车运至现场，入模采用输送泵灌注。
主筋的接长及垂直度的控制：
主筋接长采用等强镦粗直螺纹连接的方法，先在地面完成连接钢筋的直螺纹镦粗，后借助施工架（带工作平台）完成钢筋接头的拼接。
主筋垂直度的控制是控制墩身垂直度的关键步骤，其控制方法用垂线法。先用垂线法把劲性骨架和定位框的垂直度调整好，后将主筋点焊在定位框上，借助定位框调整主筋的垂直度。
施工顺序为：主筋安装→主筋定位框安装→箍筋安装→模板安装→模板量测、校正→砼浇筑及养生→进入下一施工循环。
（4）墩台身施工一般要求与注意事项
a、浇筑砼前，应对支架、模板、钢筋和预埋件进行检查，模板内的杂物、积水和钢筋上的污垢应清理干净；模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。安装支座垫石钢筋、模板及浇筑支座垫石砼。
b、浇筑砼前，应对送达的商品砼检查其均匀性和坍落度，不合要求坚决退回。
c、应根据墩、台所处位置，砼用量，拌合设备等情况合理选用运输和浇注方法。对高墩台浇注砼使用的脚手架，应便于人员与料具上下，且必须保证安全。
d、在砼浇注前，应将已浇砼表面泥土、石屑等清扫干净。
e、墩台砼应按一定厚度、顺序和方向分层浇筑，应在下层砼初凝或能重塑前浇筑完成上层砼，砼分层浇筑厚度不宜超过30cm。因墩身钢筋分布密集，在灌注砼时，按30cm厚度分层浇筑，插入式振捣器捣固，振捣时应快插慢拔，防止混凝土出现混凝土表面出现蜂窝麻面。
f、浇筑砼时用插入式振动器，移动间距不应超过振动器作用半径的1.5倍；与侧模应保持5～10cm距离；每一处振动完毕后应边振动边徐徐提出振动棒；应避免振动棒碰撞模板、钢筋及其他预埋件。对每一振动部位，必须振动至该部位砼土密实为止。密实的标志是砼停止下沉、不再冒出气泡、表面呈现平坦、泛浆。
g、砼的浇筑应连续进行，如因故必须间断时，其间断时间应小于砼的初凝时间或能重塑的时间。允许间断时间应经试验确定，若超过允许间断时间，须采取保证质量措施或按工作缝处理。在墩身砼浇筑完毕初凝后时，立即对表面混凝土养护，拆模后用塑料薄膜包裹并浇水养护。
(5)在砼浇过程中，应注意观测：
a、应随时观察所设置的预埋螺栓、预埋支座的位置是否移动，若发现移位应及时校正。
b、砼墩台面层的支座垫石，在灌注时务须使板下充满密实的砼，而且不得使钢筋下沉或上浮，振捣以排出空气或多余的水分。
c、预留孔的成型设备应及时抽拔或松动。
d、在灌注过程中应注意模板、支架等支撑情况，设专人检查、如有变形，移位或沉陷等应立即校正并加固，处理好后方可继续浇筑。
(6)在浇筑过程中或浇筑完成时，如砼表面泌水较多，须在不扰动已浇筑砼的条件上，采取措施将水排除。继续浇筑砼时，应查明原因，采取措施，减少泌水。
(7)结构砼浇完成后，对砼裸露面应及时进行修整、抹平，等定浆后再抹第二遍并压光或拉毛。当裸露面面积较大或气候不良时，应加盖防护。
(8)墩、台浇筑中还应注意，不同部位所用的砼标号不同，配合比也因之而异，在钢筋密集的地方，要对粗骨料的粒径加以限制，因此施工中应切实做到按规定的数量和规格投料。
(9)浇筑砼时，应填写砼施工记录。
三、质量保证措施及质量保证体系
依据分工负责，互相协调的管理原则，将质量目标层层分解、责任到人，做到各司其职，各负其责，保证在整个工程施工生产过程中，质量保证体系持续有效运行。
1、加强施工前的质量控制工作
1.1根据工程的要求和特点，重点抓人员、机械设备、材料、施工工艺、检测及检验、施工环境，以满足施工要求。施工中关键工序及特殊过程，制定详尽的施工方案，编写施工工艺及作业指导书，以保证该工程的质量达到要求。
1.2开工前做好工序的技术交底工作，使各级施工人员清楚地掌握将要进行施工的工程部位、工序、施工工艺和技术规范要求，对特殊和重点部位要真正做到心中有数，确保施工操作的准确性和规范性。
2、做好施工全过程的质量控制工作
2.1配齐满足工程施工需要的人力资源。有针对性地组织各类施工人员学习，进行必要的施工前岗位培训以保证工程施工的技术要求，特种作业人员持有效操作证，技术人员、组织管理人员必须熟悉本工程的技术、工艺要求，了解工程的特点和现场情况，以确保工程施工能正常运转。
2.2配齐满足工程施工需要的各类设备。经检修、试机、检验合格后，方能进场施工，并严格执行《设备维修保养管理规定》及《施工机械操作规程》，保证各类设备在施工中的过程能力，满足整个工程施工的需要。
3、做好施工材料的质量控制，做好材料进货的检验和标识工作。在进货、检验、试验、进仓、登记、标识、使用等全过程中，都必须严格执行《进货检验和试验控制程序》等文件要求，从采购的第一程序开始，层层把关，确保材料质量。做好各种材料的质量记录和资料的整理与保存工作，做到合格证、质保书、验收、试验单据齐全，确保其可追溯和完整性。
4、加强施工过程的试验与检验，确保各种试验的有效性和准确性。对于各类测量仪器，如水准仪、全站仪等，以及试验设备等，须按规定做好计量检校工作，在使用过程中要及时发现并掌握出现的偏差，以保证计量仪器和设备的准确。
5、保证施工中的资料完整齐全
根据工程验收和本单位质量体系对工程竣工资料和施工管理控制资料的要求，做好各类资料的收集、保存、归档工作，对图、表、签证、原始凭证、施工文件、往来信函等，在内容、格式等方面进行管理和控制，保证文件资料控制的有效性和可追溯性，确保工程竣工资料的准确性、及时性和完整性。
6、加强雨季施工的质量控制
根据本工程的施工计划安排，雨季施工难以避免，因此，做好防雨措施是雨季施工的质量保证的关键，如在雨季进行混凝土浇筑必须准备好雨棚及防雨胶布，及时对已浇筑部分进行覆盖，做好临时排水沟、截水沟等等。
7、工期紧时的质量保证措施。做好各项计划，合理配置人员、机械、材料，人员不能因赶工期而疲劳施工，机械不能超负荷运转，避免导致质量事故。在各项工序施工前，组织技术人员和施工工人切实做好技术交底工作；定期组织职工进行质量安全学习，使其认识到质量安全的重要性。
四、确保工程安全的措施和安全保证体系
（1）、安全方针及目标
1、安全方针：
安全第一，预防为主，责任到人，落实到位。
2、安全目标：
无工伤死亡事故，无交通死亡事故，无重大机械事故。
杜绝重伤事故，减少轻伤事故。
（2）、强安全作业的教育
1、针对工程特点，对所有从事管理和生产的人员进行全面的安全教育，重点对专（兼）职安全员、班组长、从事特种作业的装吊工、起重工、电工、电焊工、机械操作司机、以及新工人上岗、工人变岗等进行培训教育。
2、特种工种的操作人员的安全教育、考核、复验，严格按照《特种作业人员安全技术考核管理规定》GB306-85号文规定执行。
3、通过安全教育，增强职工安全意识，树立“安全第一、预防为主”的思想；掌握基本生产知识和安全操作技能；提高职工遵守施工安全纪律的自觉性，认真执行安全操作规定，做到：不违章指挥、不违章操作、不伤害自己、不伤害他人、不被他人伤害，达到提高职工整体安全防护意识和自我防护能力。
（3）、施工项目安全技术措施
1、现场布置
1.1设置安全标志，在本工程现场周围配备、架立安全标志牌。
1.2现场的布置应符合防火、防雷电等安全规定和文明施工的要求。
1.3氧气瓶不得沾染油脂，乙炔发生器必须有防止回火的安全装置，氧气瓶与乙炔发生器要隔离存放。
1.4施工现场的临时用电，严格按照《施工现场临时用电安全技术规范》JGJ46-88规定执行；
1.5临时用电工程的安装、维修和拆除，均由经过培训并取得上岗证的电工完成，非电工不准进行电工作业。
1.6变压器必须设接地保护装置，其接地电阻不得大于4Ω，变压器设护栏，设门加锁，专人负责，近旁应悬挂“高压危险，切勿靠近”的警示牌。
1.7各类电气开关和设备的金属外壳，均要设接地或接零保护。
1.8配电箱要能防火、防雨，箱内不得存放杂物并应设门加锁，专人管理。
2、施工机械的安全控制措施
2.1各种机械操作人员,必须持有操作合格证，不准操作与操作证不相符的机械；不准将机械设备交给无操作证的人员操作，对机械操作人员要建立档案，专人管理。
2.2指挥施工机械作业人员，必须上到人可了望的安全地点，并应明确规定指挥联络信号。
2.3使用钢丝绳的机械，在运转中严禁用手套或其他物件接触钢丝绳子，用钢丝绳子拖、拉机械或重物时，人员应远离钢丝绳。
3、高处作业的安全技术措施
3.1所有进入施工现场的人员必须戴好安全帽，并按规定配戴劳动保护用品，或安全带等安全工具。
3.2作业人员不得穿拖鞋、高跟鞋、硬底易滑鞋和裙子进入施工现场。
3.3在距边缘1.2～1.5m处应设置护栏或架设护网，且不低于1.2m，并要稳固可靠。
3.4施工作业搭设的扶梯、工作台、脚手架、护身栏、安全网等，必须牢固可靠，
3.5进行两层或多层上下交叉作业时，上下层之间应设置密孔阻漏型防护网罩加以保护。
3.6施工平台应挂配醒目的安全警示牌，夜间施工必须有充足的灯光照明。
五、文明施工和环境保护措施
文明施工的好坏直接影响整个企业的信誉和形象，所以做好文明施工工作至关重要。结合工程的施工特点，制定出适合本工程的文明施工管理规定，力争在文明施工中再创佳绩。
（1）、成立文明施工管理机构
1、成立文明施工领导小组和稽查小组，由单位党政工团组成，不定期对文明施工进行检查。
2、项目经理部成立创建文明工地领导小组，成员由项目经理部各主要部门负责人组成，负责文明施工管理制度的制度，对文明施工进行突击检查。
（2）、文明施工措施
1、施工现场管理
1.1项目经理部在开工前编制实施性施工组织设计、绘制施工组织网络图，现场总体平面布置图，做到科学、合理，切实可行。
主要规章制度及施工总体平面布置图、施工组织网络图、施工进度图等张挂上墙，各种图表标注规范、醒目。
1.2 按照文明工地要求，设置各类公告牌、标志牌做到内容齐全、式样规范、位置醒目。
1.3严格按照公安、消防部门的要求设置防火设施，定期对灭火器等防火设施进行检查，保证防火设施的使用性能。
2、施工安全
2.1按照安全保证措施的各项措施，完善各项施工安全管理制度，管理健全机构，人员到位，责任到人，施工操作人员熟悉规范规程和设计要求，不违章施工，野蛮施工。
2.2施工机具安全可靠，运转正常，安全防护设施符合规范标准要求，现场施工安全达标创优。
机械操作人员按期对施工机具进行保养，擦试，项目经理部将定期对安全防护设施进行检查，对查出问题采取预防和纠正措施。
3、在工程质量保证措施中明确工程质量目标，各项质量管理制度齐全，责任到人，落实到位。
3.1施工现场原材料、半成品质量抽样检查，合格方可使用。
3.2施工人员严格执行操作规范，遵守工艺执行纪律。
3.3施工人员严格自检、互检、交接检制度，上道工序不合格不得转入下道工序，已完工的主要分部分项工程优良。
3.4保证文明施工管理措施落实，责任到人，有奖有罚。
3、环境保护措施
随着人民生活水平的不断提高，做好环境保持工作日益显出其地位的重要性和迫切性。为了响应国家和业主对做好环保工作的号召，满足业主的有关要求，我单位将结合本行业和工程施工特点，积极做好环保工作。具体措施如下：
1、强学习环保知识、法律法规，开展环保知识宣传，提高全体员工的环保素质。
2、墙报、简报、宣传标语的宣传形式开展环保宣传工作。
3、保知识竞赛为动力，环保知识讲座为形式，动员全体员工积极、自学学习环保知识，提高环保意识。
4、施工尽量采用噪音较小的电动设备，力求将施工噪音控制在规定允许的范围值以内。

六、 雨季、台风季节安排及其它说明事项
雨季、台风季节对日常的施工会产生一定影响，为使整个施工过程能够连贯下去，要充分考虑这些因素。
（1）、雨季、台风季节施工安排
与气象台保持密切的联系，时刻注意天气预报和天气变化情况，提前采取防雨和防台措施，以确保工程施工的正常进行。
（2）、夏季施工的措施
夏季施工时，采取以下措施确保混凝土施工质量：
1、将集料及其他组成成份遮盖和冷却；
2、在生产及浇注时，对集料、运送、泵送及其他设备进行遮荫或冷却；
3、喷水以冷却集料；
4、抽取井水或在拌合用水水箱中投入碎冰，待冰全部融化后进行混凝土拌合；
5、与混凝土接触的模板、钢筋及其他表面，在混凝土浇筑前，采取以湿麻布、喷雾状水等方法进行降温；
6、混凝土浇注完后，用草帘式苫土工布覆盖，避免阳光直射，同时隔断外界气温。
（3）、夜间施工措施
1、在本工程现场周围配备、架立并维修必要路灯、灯标，以为施工人员和公众提供安全和方便；
2、施工安排时，尽量避免或减少夜间作业，需要连续施工的工程，夜间将采取措施，确保工程质量和安全；
七、施工进度计划表（附后）

八、质量控制指标，检验频率的方法

墩 身 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法或频率
1
混凝土强度（Mpa）
在合格标准内
按附录D检查
2
断面尺寸(mm)
±20
检查3个断面
3
竖直度或斜度(mm)
0.3%H且不大于20
用垂线或经纬仪测量
4
顶面高程(mm)
±10
用水准仪测量3处
5
轴线偏位(mm)
10
用经纬仪测量纵横各2点
6
节段间错台(mm)
5
尺量每节检查4处
7
大面积平整度(mm)
5
用2m直尺检查
8
预埋件位置(mm)
10
用尺量

模板安装验收标准参照下表执行
项 目
允许偏差（mm）
轴线偏位
10
垂直度
≤0.3％H且不大于20mm，（H为柱高）
平面尺寸
±15

1、拟进场材料一览表

序号
材 料 名 称
规格型号
单位

数 量

进场时间

1
Ⅰ级钢筋
Ⅰ
T
400
根据施工进度需要随时进场
2
Ⅱ级钢筋
Ⅱ
T
100
3
槽钢
I25
T
40
4
编织袋

个
15324
5
商品砼
C35/C40
M3
500/1000
6
组合钢模板
δ6
T
150
7
钢管
Φ4.8
T
10
8
竹胶板
Φ1.2
M3
1000
9
方木
10×10
M3
500

备注
因承台砼为商品砼，故与砼有关的材料未列表中。

2、进场主要机械设备一览表
序号
机 械名 称
规格型号
额定功率或容量或吨位
数 量
进场时间
1
混凝土输送泵

1套
2007、04、30
2
汽吊车
QY－25
25T
3台
2007、04、25
3
抽水泵
QS65-18
22Kw
10台
2007、05、15
4
钢筋切断机
GQS
4Kw
1台
2007、04、20
5
钢筋调直机
GTY
3KW
1台
2007、04、20
6
钢筋弯曲机
GWS
4KW
1台
2007、04、20
7
电焊机
GDH
3.5KW
8台
2007、04、20
8
挖掘机
302B
220KW
2台
2007、04、20
9
空压机

9m3
8台
2007、04、20
10
水准仪
SZ1032

1台
2007、02、15
11
全站仪
DTM-352C

1台
2007、02、15
12
振动棒

10台
2007、06、05
13
敦粗机

1台
2007、04、20
14
其它小型设备

若干
2007、03、01
16

17

18

24

备注
因承台砼为商品砼，故与砼有关的机械未列表中。

3、进场主要人员一览表
姓 名
部 门
职 务
职 称
备 注
欧阳旭
经理部
项目经理
工程师

游石邦
经理部
项目总工
高工

赵艺腾
质检部
质检负责人
工程师

张忠华
工程部
工程部部长
工程师

陶国华
工程部
施工员
工程师
东岸分项负责人
蔡雄伟
工程部
施工员
助工
西岸分项负责人
邵艺
工程部
测量负责人
助工

吴海军
试验室
试验员
助工
分项负责人
翁木炎
下部构造作业队
班长

20人
廖伟光
下部构造作业队
电焊工

林立相
下部构造作业队
电焊工

苏影辉
下部构造作业队
电焊工

周学禅
下部构造作业队
电焊工

黄绍农
下部构造作业队
电焊工

陈彪
下部构造作业队
电工

陈浩然
下部构造作业队
电工

黄祖达
下部构造作业队
钢筋工

黄为亨
下部构造作业队
钢筋工

李小林
下部构造作业队
钢筋工

王金科
下部构造作业队
钢筋工

程伟
下部构造作业队
钢筋工

李盛
下部构造作业队
钢筋工

夏芝民
下部构造作业队
吊车司机

侯洪波
下部构造作业队
吊车司机

4、施 工 放 样 报 验 单
承 包 人：中南市政建设集团股份有限公司 合同段：
监理单位：厦门象屿工程咨询管理有限公司 编 号:
致监理工程师：
根据合同要求，我们已完成_下部结构施工 的施工放样工作，
清单如下，请予查验。

承包人:____________ 日期：_ __年___月___日

墩、台身及位置
工程或部位名称
放 样 内 容
备 注

附件：测量放样资料。

监理工程师的结论：

监理工程师： 日期： 年 月 日
