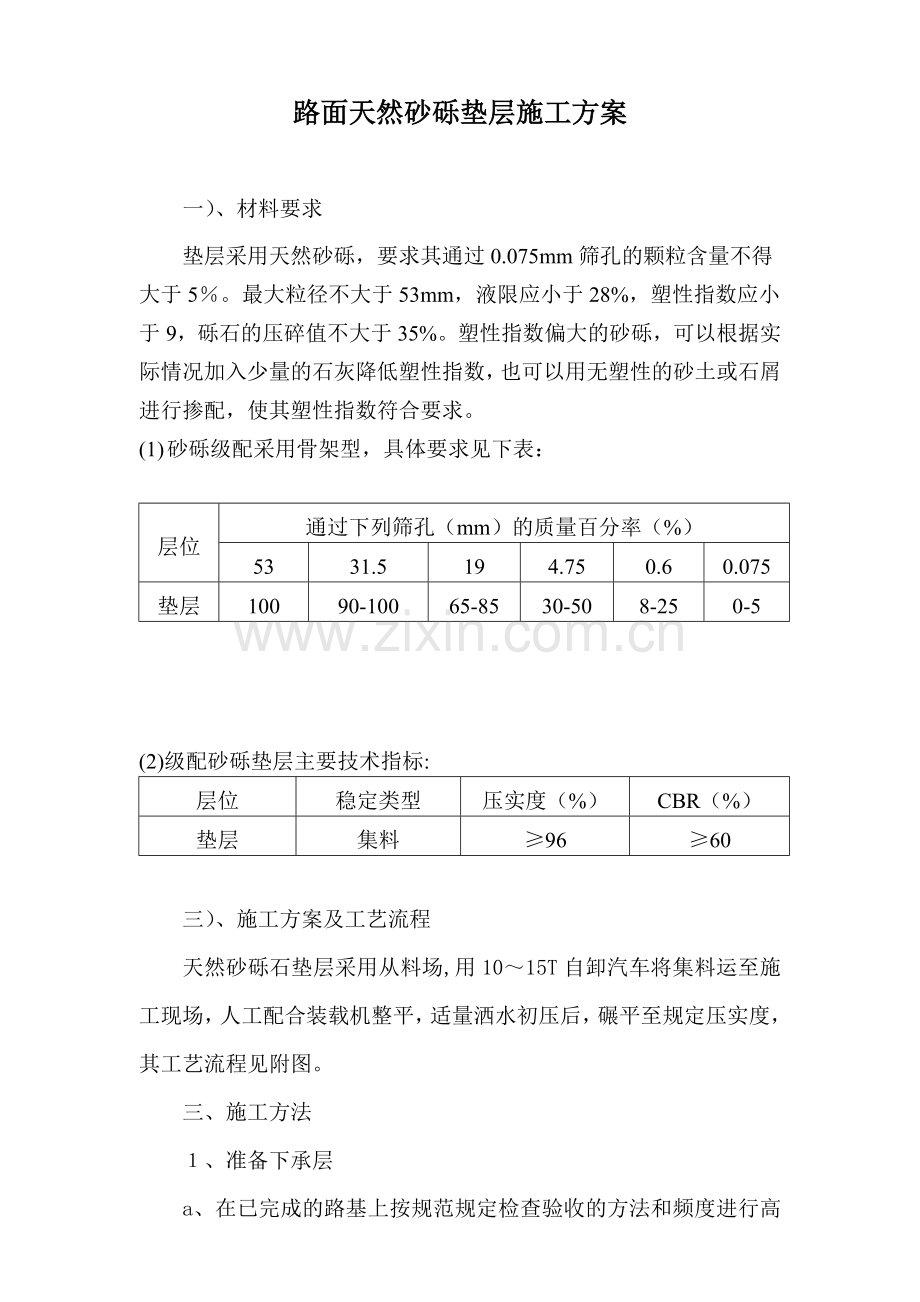

路面天然砂砾垫层施工方案

一）、材料要求
垫层采用天然砂砾，要求其通过0.075mm筛孔的颗粒含量不得大于5％。最大粒径不大于53mm，液限应小于28%，塑性指数应小于9，砾石的压碎值不大于35%。塑性指数偏大的砂砾，可以根据实际情况加入少量的石灰降低塑性指数，也可以用无塑性的砂土或石屑进行掺配，使其塑性指数符合要求。
(1) 砂砾级配采用骨架型，具体要求见下表：

层位
通过下列筛孔（mm）的质量百分率（%）
53
31.5
19
4.75
0.6
0.075
垫层
100
90-100
65-85
30-50
8-25
0-5

(2)级配砂砾垫层主要技术指标:
层位
稳定类型
压实度（%）
CBR（%）
垫层
集料
≥96
≥60

三）、施工方案及工艺流程
天然砂砾石垫层采用从料场,用10～15T自卸汽车将集料运至施工现场，人工配合装载机整平，适量洒水初压后，碾平至规定压实度，其工艺流程见附图。
三、施工方法
１、准备下承层
a、在已完成的路基上按规范规定检查验收的方法和频度进行高程、宽度、横坡度、平整度的检查。
b、采用18t压路机或等效压实机具进行碾压检验（压3～4遍）在碾压过程中，如发现土过干，表层松散，适当洒水，如土过湿，发生“弹簧”现象采用挖开晾晒、换土、掺石灰或粒料等措施进行处理。
c、在槽式断面的路段、两侧路肩上每隔８米交错开挖泄水沟。
２、施工放样
a、在下承层上恢复中线10米设一桩，并在两侧路肩边缘外0.5米设指示桩。
b、进行水平测量，在两测指示桩上用明显标记标出底基层边缘的设计高。
３、计算材量用量。
a、根据施工路段垫层的宽度、厚度及预定的干压实密度并按确定的需要数量，并计算每车料的填筑距离。
b、施工时应洒水加湿，控制好含水量。
４、运输和摊铺
运输和摊铺
a、集料装车时，必须控制每车料的数量基本相等。
b、在同一料场供料的路段内，由远到近将料按计算的距离卸置于下承层上，严格掌握卸料距离避免料不够或过多。
c、料堆每隔一定距离留一卸口。
d、集料在下承层的堆置时间不宜过长，运头集料较摊铺料只宜提前二天。
e、通过试验确定松铺系数。
f、用装载机将料均匀地摊铺在预定的宽度上，检查含水量补充洒水，使含水量达到最佳值，表面力求平整，并具有规定的路拱，同时摊铺路肩用料。
５、稳压整型
a、用装载机或压路机在已初平的路段上快速碾压一遍，以暴露潜在的不平整。
b、再用人工整平和整型。
６、碾压
a、整型后，当集料含水量等于或略大于最佳含水量时，立即用此以上的三轮压路机或轮胎压路机进行碾压。直线段，由外侧向路中心碾压；有超高路段，由内侧路肩进行碾压，碾压时后轮应重叠1/2轮宽；后轮必须超过两段的接缝处。碾压一直进行到要求的密实度为止。碾压速度头两遍采用1.5～1.7km/h，以后用2～2.5km/h。
b、路面的两侧应多压2～3遍。
c、严禁压路机在已完成的或正在碾压的路段上调头急刹车。
７、横缝处理
两作业段的衔接处，应搭接，第一段摊铺后，留5m不进行碾压第二段施工时，前段留下来压部分与第二段一起整平后进行碾压。
碾 压

整 型

养 护

运输和摊铺

材料试验和选用

施工放样

天然砂砾石垫层施工工艺流程图精品word文档可以编辑（本页是封面）
